MasterLevel Box Pro - Livella laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Livello a bolla elettronico digitale con display angolare 360°
Marca	Laserliner
Modello	MasterLevel Box Pro
Dimensioni (L x A x P)	59 x 59 x 28 mm
Peso (con pila)	86 g
Alimentazione	1 pila da 1,5 V tipo AAA/LR03
Precisione di misura elettronica	±0,05° a 0° e 90°; ±0,1° da 1° a 89°
Precisione di visualizzazione	2 decimali
Campo di misura	0° a 360° (inclinazione)
Funzioni principali	Modalità ABS, modalità relativa, funzione HOLD, funzione riferimento per riporto angoli, calibrazione, trasmissione Bluetooth® LE 4.x
Portata Bluetooth®	Fino a 10 m (in base alle condizioni ambientali)
Applicazione mobile	Disponibile su App Store e Google Play per connessione wireless
Spegnimento automatico	Dopo 5 minuti di inattività
Superficie di misura magnetica	Sì, per fissaggio su superfici metalliche
Visualizzazione del senso di inclinazione	Sì, con simbolo direzionale
Condizioni di lavoro	Da 0 °C a 50 °C, max. 85 % UR (senza condensa)
Condizioni di conservazione	Da -20 °C a 70 °C, max. 85 % UR
Conformità	CE, direttiva RED 2014/53/UE
Manutenzione e pulizia	Pulire con un panno leggermente umido; evitare solventi e prodotti abrasivi
Calibrazione raccomandata	Annuale (procedura descritta nel manuale)
Sicurezza	Non utilizzare in caso di malfunzionamento; tenere fuori dalla portata dei bambini; rispettare le distanze di sicurezza dai campi magnetici potenti (≥ 30 cm dagli impianti)
Informazioni generali	Con riserva di modifiche tecniche; dichiarazione di conformità disponibile su laserliner.com/info?an=ADJ

Domande frequenti - MasterLevel Box Pro Laserliner

Come calibrare il MasterLevel Box Pro?

Posizionare l'apparecchio su una superficie piana e accenderlo. Premere contemporaneamente i tasti 3 (accensione/spegnimento) e 8 (modalità) per entrare in modalità calibrazione. Seguire i passaggi: -1- viene visualizzato, premere 3, quindi ruotare l'apparecchio di 180° e premere nuovamente 3. La calibrazione è terminata quando viene visualizzato il valore misurato.

Qual è la differenza tra la modalità ABS e la modalità relativa?

La modalità ABS mostra l'angolo assoluto rispetto alla verticale o all'orizzontale (riferimento fisso). La modalità relativa consente di misurare un angolo a partire da un riferimento definito dall'utente (ad esempio, azzerare su una pendenza e poi misurare la differenza).

Come utilizzare la funzione HOLD?

Premere il tasto HOLD (9) per bloccare il valore dell'angolo visualizzato sullo schermo. Ciò consente di leggere o trasmettere la misura senza che la visualizzazione cambi.

Come connettere l'apparecchio a uno smartphone tramite Bluetooth?

Scarica l'app Laserliner dall'App Store o da Google Play. Attiva il Bluetooth sul tuo cellulare e accendi l'apparecchio. Avvia l'app, rileverà l'apparecchio. Selezionalo per stabilire la connessione. La portata massima è di 10 m.

Cosa significa il codice di errore ----?

Il codice ---- indica che l'allineamento dell'asse verticale è fuori dalla gamma di tolleranza. Controllare la posizione dell'apparecchio e riprovare.

Come cambiare la pila del livello laser?

Aprire il vano batterie sul retro dell'apparecchio. Inserire una pila AAA/LR03 da 1,5V rispettando la polarità indicata. Richiudere il vano.

Qual è la precisione di misura?

La precisione elettronica è di ±0,05° a 0° e 90°, e di ±0,1° per angoli da 1° a 89°. La visualizzazione ha due decimali.

L'apparecchio si spegne automaticamente?

Sì, lo strumento si spegne automaticamente dopo 5 minuti di inattività per risparmiare la pila.

Come pulire il MasterLevel Box Pro?

Utilizzare un panno leggermente umido per pulire l'apparecchio. Non utilizzare prodotti detergenti, solventi o abrasivi. Rimuovere la pila in caso di conservazione prolungata.

I magneti dell'apparecchio sono pericolosi?

Sì, i magneti potenti possono influenzare gli impianti medici (pacemaker) e danneggiare i supporti magnetici. Mantenere una distanza di almeno 30 cm da persone con impianti e da dispositivi sensibili.

MANUALE UTENTE MasterLevel Box Pro Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo

La presente livella elettronica a bolla d'aria digitale dispone di goniometro a 360° e di una funzione di riferimento per la trasmissione degli angoli. I dati di misura possono essere trasmessi tramite l'interfaccia Bluetooth®.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

- Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta dalla direttiva RED 2014/53/UE.

- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

- L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF

• L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio.
• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica e le radiazioni elettromagnetiche ai sensi della direttiva RED 2014/53/UE.
• Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente MasterLevel Box Pro soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea "Radio Equipment Richtlinie" 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://laserliner.com/info?an=ADJ

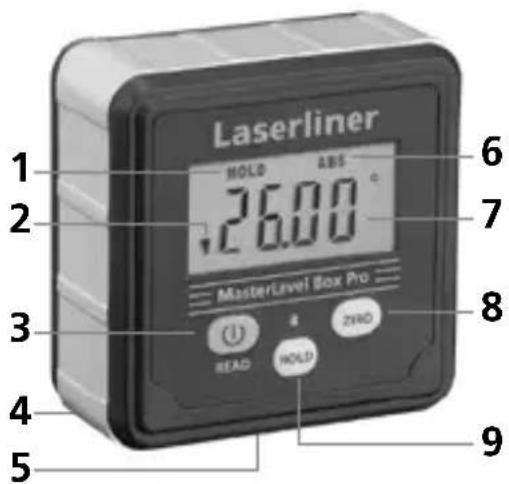

1 Funzione Hold attiva
2 Verso dell'inclinazione 0.00°
3 Tasto ON/OFF / READ: trasmissione dei dati di misura tramite interfaccia Bluetooth®
4 Superficie di misura magnetica

5 Vano delle pile (Parte posteriore)
6 Modalità ABS attiva
7 Angolo di inclinazione
8 Commutazione modalità ABS / modalità di misura relativa
9 Funzione Hold On/Off

1 Applicazione della batteria

Aprire il vano batterie ed introdurre la batteria come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

2 Accensione e misura

Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata (ABS attivo).

• Accendere l'apparecchio con il tasto (3).
• L'angolo di inclinazione compare sul display (7). Se si misurano angoli sotto sopra, il verso di visualizzazione si adatta automaticamente.
• Con il simbolo (2) viene inoltre visualizzato il verso attuale dell'inclinazione.

3 Taratura

1. Posizionare la superficie di misura (4) dell'apparecchio su un fondo diritto con un contrassegno della posizione. Accendere l'apparecchio (3). Per raggiungere la modalità di calibrazione premere contemporaneamente i tasti 3 e 8. -1- compare sul display.

1. Premere di nuovo il tasto ON/OFF (3). -1- lampeggia. Segue la visualizzazione di -2-.

2. Ruotare la livella di 180° e collocarla esattamente sulla superficie contrassegnata. Premere quindi il tasto ON/OFF (3). -2- lampeggia. La calibrazione è terminata quando viene visualizzato il valore misurato a display.

4 Funzione di riferimento per la trasmissione degli angoli

1. Modalità ABS

1. Modalità ABS

1. Modalità di misura relativa

1. Modalità di misura relativa 5. |Modalità ABS

5 HOLD

Per mantenere il valore misurato sul display, premere il tasto Hold (9).

Funzione Auto Off

L'apparecchio di misurazione si spegne automaticamente dopo 5 minuti di inattività, per risparmiare della pila.

Trasmissione dati

L'apparecchio dispone di una funzione Bluetooth®* per la trasmissione dei dati via radio a terminali mobili con interfaccia Bluetooth®* (per es. smartphone, tablet).

I requisiti di sistema per la connessione Bluetooth®* sono disponibili al sito http://laserliner.com/info?an=ble

L'apparecchio può stabilire una connessione Bluetooth®* con terminali compatibili con lo standard Bluetooth 4.0.

La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale.

Bluetooth®* è sempre attivo dopo l'accensione, dato che il sistema radio è predisposto per un consumo di corrente molto ridotto.

Un terminale mobile si può connettere all'apparecchio di misurazione tramite un'app.

* Il marchio denominativo e il logo Bluetooth® sono marchi registrati della Bluetooth SIG, Inc.

Laserliner

Applicazione (app)

Per usare la funzione Bluetooth®* è necessaria un'app, che può essere scaricata dai vari store a seconda del tipo di terminale:

Download on the

App Store

GETT ON

Google Play

Accertarsi che l'interfaccia Bluetooth®* del terminale mobile sia attivata.

Dopo l'avvio dell'applicazione e con la funzione Bluetooth®* attivata, è possibile stabilire una connessione tra un terminale mobile e l'apparecchio di misurazione. Se l'applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse.

All'avvio successivo l'apparecchio di misurazione sarà connesso automaticamente.

* Il marchio denominativo e il logo Bluetooth® sono marchi registrati della Bluetooth SIG, Inc.

Codice di guasto

---- L'orientamento dell'asse verticale supera i limiti del campo di tolleranza

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici sulle persone, vanno rispettate le rispettive decisioni e disposizioni nazionali, ad esempio in Germania la disposizione BGV B11 §14

"Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi a rischio.

Dati tecnici

Precisione di misura elettronica	± 0,05° a 0° e 90° ± 0,1° a 1° ... 89°
Precisione di visualizzazione	2 cifre decimali
Condizioni di lavoro	0 ... 50°C, umidità dell'aria max. 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20 ... 70°C, umidità dell'aria max. 85% rH
Dati di esercizio del modulo radio	Interfaccia Bluetooth LE 4.x; Banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; potenza di trasmissione: max 10 mW; larghezza di banda: 2 MHz; velocità di trasmissione: 1 Mbit/s; modulazione: GFSK / FHSS
Alimentazione elettrica	1 x 1,5V (tipo AAA/LR03)
Dimensioni (L x H x P)	59 x 59 x 28 mm
Peso (con pila)	86 g

Con riserva di modifiche tecniche. 18W44

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=ADJ

Laserliner

!
