MasterLevel Box Pro - Niveau laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau à bulle électronique numérique avec affichage d'angle 360°
Marque	Laserliner
Modèle	MasterLevel Box Pro
Dimensions (L x H x P)	59 x 59 x 28 mm
Poids (avec pile)	86 g
Alimentation	1 pile 1,5 V type AAA/LR03
Précision de mesure électronique	±0,05° à 0° et 90° ; ±0,1° de 1° à 89°
Précision d'affichage	2 décimales
Plage de mesure	0° à 360° (inclinaison)
Fonctions principales	Mode ABS, mode relatif, fonction HOLD, fonction référence pour report d'angles, calibration, transmission Bluetooth® LE 4.x
Portée Bluetooth®	Jusqu'à 10 m (selon conditions ambiantes)
Application mobile	Disponible sur App Store et Google Play pour connexion sans fil
Arrêt automatique	Après 5 minutes d’inactivité
Surface de mesure magnétique	Oui, pour fixation sur surfaces métalliques
Affichage du sens d'inclinaison	Oui, avec symbole directionnel
Conditions de travail	0 °C à 50 °C, max. 85 % HR (sans condensation)
Conditions de stockage	-20 °C à 70 °C, max. 85 % HR
Conformité	CE, directive RED 2014/53/UE
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; éviter solvants et produits abrasifs
Calibrage recommandé	Annuel (procédure décrite dans la notice)
Sécurité	Ne pas utiliser en cas de dysfonctionnement ; tenir hors de portée des enfants ; respecter les distances de sécurité avec les champs magnétiques puissants (≥ 30 cm des implants)
Informations générales	Sous réserve de modifications techniques ; déclaration de conformité disponible sur laserliner.com/info?an=ADJ

FOIRE AUX QUESTIONS - MasterLevel Box Pro Laserliner

Comment calibrer le MasterLevel Box Pro ?

Placez l'appareil sur une surface plane et allumez-le. Appuyez simultanément sur les touches 3 (marche/arrêt) et 8 (mode) pour entrer en mode calibration. Suivez les étapes : -1- s'affiche, appuyez sur 3, puis tournez l'appareil de 180° et appuyez de nouveau sur 3. La calibration est terminée lorsque la valeur mesurée s'affiche.

Quelle est la différence entre le mode ABS et le mode relatif ?

Le mode ABS affiche l'angle absolu par rapport à la verticale ou à l'horizontale (référence fixe). Le mode relatif permet de mesurer un angle à partir d'une référence définie par l'utilisateur (par exemple, mettre à zéro sur une pente puis mesurer l'écart).

Comment utiliser la fonction HOLD ?

Appuyez sur la touche HOLD (9) pour figer la valeur d'angle affichée à l'écran. Cela permet de lire ou de transmettre la mesure sans que l'affichage ne change.

Comment connecter l'appareil à un smartphone via Bluetooth ?

Téléchargez l'application Laserliner depuis l'App Store ou Google Play. Activez le Bluetooth sur votre mobile et allumez l'appareil. Lancez l'application, elle détectera l'appareil. Sélectionnez-le pour établir la connexion. La portée maximale est de 10 m.

Que signifie le code d'erreur ---- ?

Le code ---- indique que l'alignement de l'axe vertical est hors de la plage de tolérance. Vérifiez la position de l'appareil et réessayez.

Comment changer la pile du niveau laser ?

Ouvrez le compartiment à piles au dos de l'appareil. Insérez une pile AAA/LR03 de 1,5V en respectant la polarité indiquée. Refermez le compartiment.

Quelle est la précision de mesure ?

La précision électronique est de ±0,05° à 0° et 90°, et de ±0,1° pour les angles de 1° à 89°. L'affichage comporte deux décimales.

L'appareil s'éteint-il automatiquement ?

Oui, l'instrument s'éteint automatiquement après 5 minutes d'inactivité pour économiser la pile.

Comment nettoyer le MasterLevel Box Pro ?

Utilisez un chiffon légèrement humide pour nettoyer l'appareil. N'utilisez pas de produits de nettoyage, de solvants ou de produits abrasifs. Retirez la pile en cas de stockage prolongé.

Les aimants de l'appareil sont-ils dangereux ?

Oui, les aimants puissants peuvent affecter les implants médicaux (stimulateurs cardiaques) et endommager les supports magnétiques. Maintenez une distance d'au moins 30 cm des personnes portant des implants et des appareils sensibles.

MODE D'EMPLOI MasterLevel Box Pro Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

Ce niveau à bulle électronique numérique dispose d'un afficheur d'angle 360° et d'une fonction référence pour le report d'angles. Les données de mesure peuvent être transmises par l'interface Bluetooth®.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité électromagnétique selon la directive CEM 2014/30/UE, qui est couverte par la directive des équipements radio (RED) 2014/53/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

Consignes de sécurité

Comportement à adopter lors de rayonnements radio RF

• L'appareil de mesure est doté d'une interface radio.
• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité et du rayonnement électromagnétiques selon la directive des équipements radio (RED) 2014/53/UE.

- Umarex GmbH & Co. KG déclare par la présente que le type d'appareil radio MasterLevel Box Pro est conforme aux principales exigences et aux autres dispositions de la directive européenne pour les équipements radioélectriques 2014/53/UE (RED). Il est possible de consulter le texte complet de la déclaration de conformité UE à l'adresse Internet suivante :

http://laserliner.com/info?an=ADJ

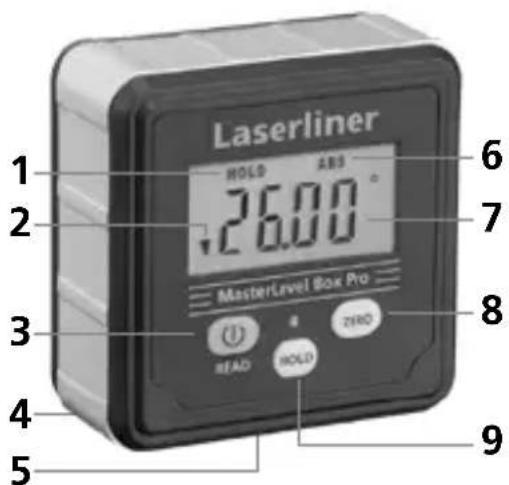

1 Fonction Hold activée

2 Sens de l'inclinaison 0.00°

3 Touche MARCHE/ARRET / READ : Transférer les données de mesure par interface Bluetooth®

4 Surface de mesure magnétique

5 Compartiment de piles (Verso de l'appareil)

6 Mode ABS actif

7 Angle d'inclinaison

8 Commutation mode ABS / mode de mesure relatif

9 Fonction HOLD marche-arrêt

1 Installation de la pile

Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

2 Mise en marche et mesure

Vérifier avant chaque mesure que la fonction de référence est désactivée (ABS actif).

• Mettre l'appareil en marche en appuyant sur la touche (3).
• L'angle d'inclinaison (7) apparaît à l'affichage. En cas de mesures effectuées au-dessus de la tête, le sens de l'affichage s'adapte automatiquement.
• Le symbole (2) indique, en plus, le sens actuel de l'inclinaison.

3 Calibrage

1. Poser la surface de mesure (4) de l'appareil sur une surface droite et repérer sa position. Mettre l'appareil en marche (3). Pour revenir au mode calibration, appuyer simultanément sur les touches 3 et 8. -1- s'affiche à l'écran.

1. Appuyer de nouveau sur la touche MARCHE/ARRÊT (3) -1- clignote. La valeur affichée passe ensuite à -2-.

2. Faire tourner le niveau à bulle de 180° et le poser avec précision sur la surface marquée Appuyer ensuite sur la touche MARCHE/ARRÊT (3). -2- clignote. La calibration est terminée une fois que la valeur mesurée s'affiche à l'écran.

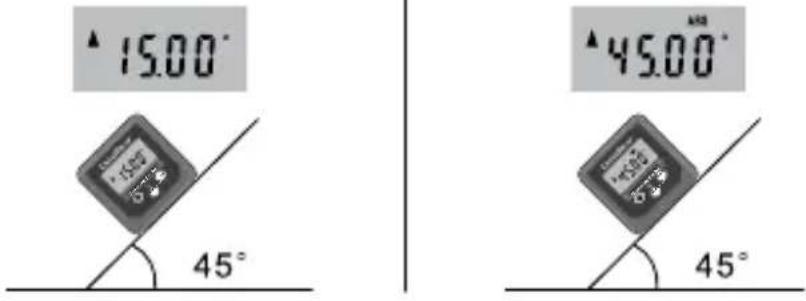

4 Fonction référence pour le report d'angles

1. Mode ABS 3. Mod2. deModes ABS

relatif

1. Mode de mesure relatif 5. Mode ABS

5 HOLD

Pour maintenir la valeur actuelle à l'écran, appuyer sur la touche HOLD (9).

Fonction arrêt automatique

L'instrument de mesure s'éteint automatiquement au bout de 5 minutes d'inactivité, ce qui permet d'économiser la pile.

Transmission des données

L'appareil est doté d'une fonction Bluetooth ^ qui permet la transmission sans fil des données aux terminaux mobiles (p. ex. smartphone, tablette) avec l'interface Bluetooth ^ .

Vous trouverez les conditions requises du système pour une liaison Bluetooth®* sous http://laserliner.com/info?an=ble

L'appareil peut se connecter par Bluetooth®* aux appareils mobiles compatibles avec Bluetooth 4.0.

La portée est d'une distance maxi de 10 m de l'appareil mobile et dépend fortement des conditions ambiantes, comme p. ex. l'épaisseur et la composition des murs, des sources de brouillage ainsi que des propriétés de transmission / réception de l'appareil.

Bluetooth®* est toujours activée après la mise sous tension, le système radio ayant été conçu pour fonctionner en consommant très peu d'électricité.

Il est possible de connecter un terminal mobile à l'appareil de mesure mis sous tension en utilisant une application.

Laserliner

Application (App)

L'utilisation de la fonction Bluetooth®* nécessite une application. Vous pouvez la télécharger à partir du store correspondant à l'appareil mobile :

Download on the

App Store

GETIT ON

Google Play

Vérifiez que l'interface Bluetooth®* de l'appareil mobile est activée.

Une fois l'application lancée et la fonction Bluetooth®* activée, il est possible de connecter un terminal mobile et l'appareil de mesure. Si l'application détecte plusieurs instruments de mesure actifs, choisissez l'instrument adapté.

Au démarrage suivant, cet instrument de mesure peut être connecté automatiquement.

* La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

Code erreur

---- L'alignement de l'axe vertical est hors de la plage de tolérance

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs).

En ce qui concerne les effets de puissants magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la république fédérale d'Allemagne, la directive de la caisse professionnelle d'assurance-maladie (BGV B11 §14) relative aux « champs magnétiques ».

Afin d'éviter toute influence gênante, veuillez toujours maintenir les aimants à une distance d'au moins 30 cm des implants et appareils respectivement en danger.

Données techniques

Précision de la mesure électronique	± 0,05° à 0° et 90° ± 0,1° à 1° ... 89°
Précision de l'affichage	2 décimales
Conditions de travail	0 ... 50°C, humidité relative de l'air max. 85% rH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20 ... 70°C, humidité relative de l'air max. 85% rH
Caractéristiques de fonctionnement du module radio	Interface Bluetooth LE 4.x Bande de fréquences : bande ISM (industrielle, scientifique et médicale) 2400-2483,5 MHz, 40 canaux; Puissance d'émission : max. 10 mW ; Largeur de bande : 2 MHz ; Débit binaire : 1 Mbit/s modulation : GFSK / FHSS
Alimentation électrique	1 x 1,5V (type AAA/LR03)
Dimensions (L x H x P)	59 x 59 x 28 mm
Poids (pile incluse)	86 g

Sous réserve de modifications techniques. 18W44

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=ADJ
