MANUALE UTENTE LaserCube Green Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Conservare questi documenti e consegnarli assieme al prodotto se viene ceduto a terzi.

Uso previsto

Questo laser a linee è adatto per lavori di allineamento su pavimenti e pareti. Lo strumento può essere allineato tramite la bolla d'aria verticale e orizzontale, inoltre può essere utilizzato come livella laser. Gli appositi perni possono essere utilizzati per il fissaggio su intonaci di rifinitura, carta da parati, legno e superfici impiallacciate.

Indicazioni generali di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.

- Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.

- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.

- Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni, se le batterie sono quasi scariche o in presenza di danneggiamenti del corpo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

$$ \lambda = 5 1 5 \mathrm{nm} $$

Utente prodotto laser, classe 2

- Conforme a EN 60825-1:2014/A11:2021 e EN 50689:2021; Per la proiezione di linee di livellamento orizzontale/verticale da parte di utenti adulti.

= Avviso: Attenzione: irradiazione di raggi laser!

LASER

= Irradiazione laser di classe 2 conforme

2

a EN 60825-1:2014/A11:2021

= Avviso: Non fissare il raggio ad occhio nudo!

λ

= Lunghezza d'onda laser

Pmax

= Max. potenza del laser in uscita

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

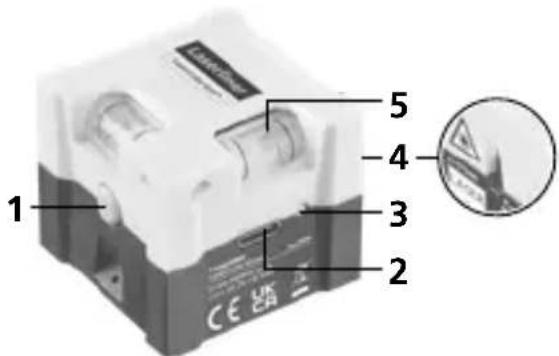

1 2 3 4 5

1 Interruttore ON/OFF
2 Porta di ricarica USB-C
3 Indicatore dello stato di carica
4 Finestra di uscita laser
5 Livelle

Laserliner

1 Uso della batteria ricaricabile al litio-ioni

• L'accumulatore può essere ricaricato solo con il cavo di ricarica USB fornito, collegato a un alimentatore USB standard disponibile in commercio (5V / >= 1000mA). L'utilizzo di alimentatori/ caricabatterie non idonei fa decadere la garanzia.
• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.
• Prima di utilizzare l'apparecchio caricare completamente l'accumulatore.
• Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio.
• Mentre l'apparecchio è in carica la luce del LED è rossa. Il processo di ricarica è terminato quando la luce del LED diventa verde.
• Se il livello di carica dell'accumulatore è molto basso, la linea laser lampeggia per 30 secondi prima che il dispositivo si spenga.

2 Applicazioni sul pavimento

Collocare l'apparecchio sul pavimento e accenderlo.

Le livelle sono regolate solo sulle quattro superfici di appoggio A (si veda figura). Con appoggio sulle superfici B, l'apparecchio non può essere utilizzato come livella a bolla d'aria.

3 Applicazioni sulla parete

Appoggiare l'apparecchio al muro per il livellamento orizzontale e verticale. Allinearlo quindi con l'ausilio delle livelle.

4 Fissaggio alla parete

1. Mettere l'apparecchio sulla parete.
2. Inserire le spine speciali attraverso i fori previsti.

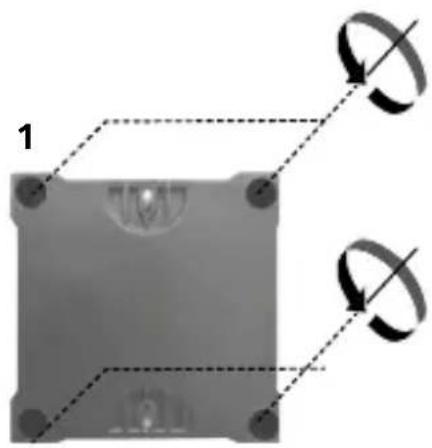

Smontaggio della batteria

Dati tecnici Con riserva di modifiche tecniche 25W39

Precisione ± 1 mm / m
Visibilità (tipica)* 10 m
Lunghezza delle onde laser	515 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Attacchi USB di tipo C
Alimentazione Pacco batterie agli ioni di litio 3,7V / 0,7Ah
Durata di esercizio circa 7 ore
Condizioni di lavoro	0°C ... 40°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 85% rH
Dimensioni (L x H x P) 44 x	37,5 x 44 mm
Peso 54 g (incl. batterie)

* con max. 300 lux

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici, le batterie e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Gli utilizzatori sono tenuti per legge a consegnare gratuitamente batterie e accumulatori usati presso un centro di raccolta autorizzato, nei punti vendita o all'assistenza tecnica.

L'accumulatore può essere rimosso dall'apparecchio senza distruzione utilizzando gli utensili disponibili in commercio.

Provvedere alla raccolta separata prima di restituire l'apparecchio per lo smaltimento. Per domande sulla rimozione della batteria potete rivolgervi al reparto assistenza di UMAREX-LASERLINER. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.
