KÄYTTÖOHJE LaserCube Green Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne tuotteen mukana seuraavalle käyttäjälle.

Käyttötarkoitus

Tämä linjalaser on tarkoitettu seinien ja lattioiden linjauksiin. Laitteen voi tasata pysty- ja vaakalibelleillä, jolloin sitä voi käyttää myös laservesivaakana. Kiinnitys erikoistapeilla laastiseinään, tapettiin, puuhun ja viilutettuun pintaan.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi, jos paristojen varaustila on alhainen tai jos kotelo on vahingoittunut.

Turvallisuusohjeet

Luokan 2 laserin käyttö

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Laser-kuluttajatuote, luokka 2

- Standardien EN 60825-1:2014/A11:2021 ja EN 50689:2021 mukainen; Vaaka-/pystysuuntaisten vaaituslinjojen heijastamiseen. Tarkoitettu täysi-ikäisille käyttäjille.

= Varoitus: Huomio – lasersäde!

LASER = Standardin EN 60825-1:2014/A11:2021

2

luokan 2 mukainen lasersäde

= Varoitus: Älä katso säteeseen!

λ

= Laserin aallonpituus

P_max = Laserin suurin lähtöteho

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
• Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
• Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

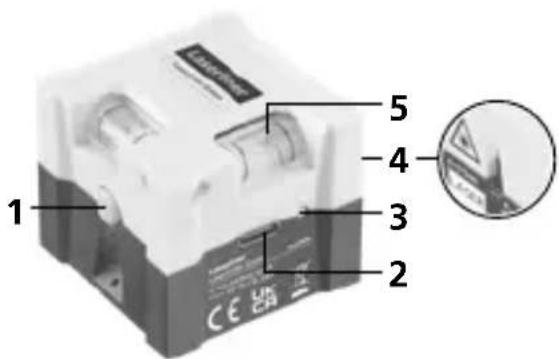

1 2 3 4 5

1 PÄÄLLE/POIS-kytkin
2 Latausportti USB-C
3 Varaustilan näyttö
4 Lasersäteen ulostuloikkuna
5 Libellit

Laserliner

1 Litium-ioni-akun käsittely

- Akun saa ladata vain mukana toimitettavalla USB-latauskaapelilla tavanomaisella USB-virtalähteellä (5V/>=1000mA). Jos käytät muita verkkolaitteita, takuu raukeaa.

- Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta. Sähköiskun vaara.

– Lataa laitteen akku täyteen ennen käyttöä.

- Kytke verkkolaite/laturi sähköverkkoon ja laitteen akkuun

- Laitetta ladattaessa palaa ledi punaisena. Lataus on päättynyt, kun ledi palaa vihreänä.

- Kun akun varaustaso on erittäin alhainen, lasersäde vilkkuu 30 sekuntia ennen kuin laite sammuu itsestään.

2 Käyttö lattioissa

Aseta laite lattialle ja käynnistä se.

!

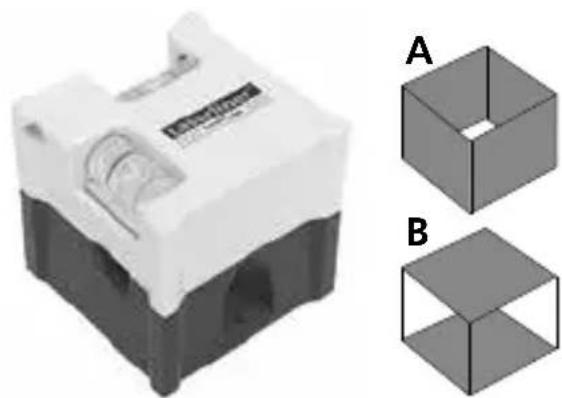

Libellit on säädetty käytettäväksi vain neljällä tasolla A (ks. kuva) Tasojen B yhteydessä laite ei sovellu vesivaa'aksi.

3 Käyttö seinällä

Aseta laite seinälle pysty- ja vaakalinjauksien tekemistä varten. Sen jälkeen säädä laite libellien avulla oikeaan asentoon.

4 Kiinnittäminen seinään

1. Aseta laite seinälle.
2. Pistä erikoisnastat valmiiden reikien läpi.

Tekniset tiedot Tekniset muutokset mahdollisia. 25W39

Tarkkuus ± 1 mm / m
Näkyvyys (tyypillinen)* 10 m
Laserin aallonpituus 515 nm
Laser luokka	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Liitännät USB tyyppi C
Virransyöttö Litiumioni akku	3,7 V / 0,7 Ah
Paristojen käyttöikä n. 7 h
Käyttöympäristö	0°C ... 40°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 70°C, ilmankosteus maks. 85% RH
Mitat (L x K x S) 44 x 37,5	x 44 mm
Paino 54 g (sis. akut)

* kun maks. 300 luksia

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivät ole sekajätettä. Kuluttaja on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Akku tulee poistaa laitteesta jollakin tavanomaisella työkalulla akkua vahingoittamatta. Akku tulee ottaa talteen erikseen ennen laitteen toimittamista hävitettäväksi. Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita:
