ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LaserCube Green Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτά τα έγγραφα θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με το προϊόν στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Αυτό το λέιζερ γραμμών είναι κατάλληλο για εργασίες ευθυγράμμισης στο δάπεδο και στον τοίχο. Η συσκευή μπορεί να ευθυγραμμιστεί μέσω κάθετης και οριζόντιας αεροστάθμης και μπορεί να χρησιμοποιείται και ως αλφάδι λέιζερ. Με τους ειδικούς πείρους είναι δυνατή η στερέωση σε στοκαρισμένες επιφάνειες, ταπετσαρίες, ξύλο και επιφάνειες επενδυμένες με καπλαμά.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος.

Υποδείξεις ασφαλείας

Χρήση λέιζερ της κλάσης 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Καταναλωτικό προϊόν λέιζερ, κατηγορίας 2

- Συμμορφώνεται με τα πρότυπα EN 60825-1:2014/A11:2021 και EN 50689:2021. Για την προβολή οριζόντιων/κάθετων γραμμών ευθυγράμμισης από ενήλικες χρήστες.

Laserliner

= Προειδοποιητική υπόδειξη: Προσοχή: Ακτινοβολία λέιζερ!

LASER

= Ακτινοβολία λέιζερ κατηγορίας 2 σύμφωνα

2

με το πρότυπο EN 60825-1:2014/A11:2021

= Προειδοποιητική υπόδειξη: Μην κοιτάζετε την ακτίνα!

λ

= Μήκος κύματος λέιζερ

P_max

= Μέγιστη ισχύς εξόδου λέιζερ

• Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της.
• Μην στρέφετε την ακτίνα του λέιζερ σε άτομα.
• Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα.
• Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, ...).
• Μη χρησιμοποιείτε το λέιζερ στο ύψος των ματιών (1,40 ... 1,90 m).
• Επιφάνειες που καθρεφτίζουν και είναι γυαλιστερές πρέπει να καλύπτονται κατά τη διάρκεια της λειτουργίας διατάξεων λέιζερ.
• Περιορίζετε σε δημόσιους χώρους κυκλοφορίας τις ακτίνες λέιζερ με φράκτες και τοίχους και τοποθετείτε προειδοποιητικές πινακίδες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία ΗΜΣ 2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

EL

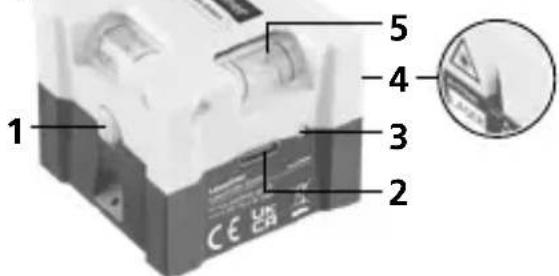

1 2 3 4 5

1 Διακόπτης ON / OFF
2 Σύνδεση φόρτισης
3 Ένδειξη κατάστασης φόρτισης
4 Παράθυρο εξόδου λέιζερ
5 Αεροστάθμες

1 Χειρισμός επαναφορτιζόμενης μπαταρίας ιόντων - λιθίου

- Η επαναφορτιζόμενη μπαταρία επιτρέπεται να φορτίζεται με το παραδιδόμενο καλώδιο φόρτισης USB σε ένα συνηθισμένο στο εμπόριο στάνταρ τροφοδοτικό USB ( 5V / >= 1000mA ). Σε περίπτωση χρήσης λάθος τροφοδοτικού/φορτιστή, η εγγύηση παύει να ισχύει.

- Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος ηλεκτροπληξίας.

- Πριν από τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία της συσκευής.

- Συνδέστε το τροφοδοτικό/φορτιστή στο δίκτυο ρεύματος και την υποδοχή σύνδεσης της επαναφορτιζόμενης μπαταρίας της συσκευής.

- Κατά τη διάρκεια φόρτισης της συσκευής, η LED ανάβει κόκκινη. Η διαδικασία φόρτισης έχει ολοκληρωθεί μόλις η LED ανάψει πράσινη.

- Όταν η κατάσταση φόρτισης της επαναφορτιζόμενης μπαταρίας είναι πολύ χαμηλή, αναβοσβήνει η γραμμή λέίζερ για μια διάρκεια 30 δευτερολέπτων, πριν απενεργοποιηθεί η συσκευή.

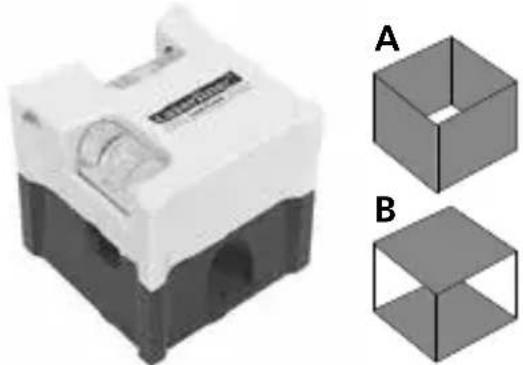

2 Εφαρμογές στο δάπεδο

Τοποθετήστε τη συσκευή στο δάπεδο και ενεργοποιήστε την.

Οι αεροστάθμες είναι ρυθμισμένες μόνο για τοποθέτηση στις 4 επιφάνειες Α (βλέπε εικόνα). Σε τοποθέτηση στις επιφάνειες Β η συσκευή δεν μπορεί να χρησιμοποιηθεί σαν αλφάδι.

Laserliner

3 Εφαρμογές στον τοίχο

Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να τοποθετηθεί η συσκευή στον τοίχο. Στη συνέχεια ευθυγραμμίστε τη συσκευή με τη βοήθεια των αεροσταθμών.

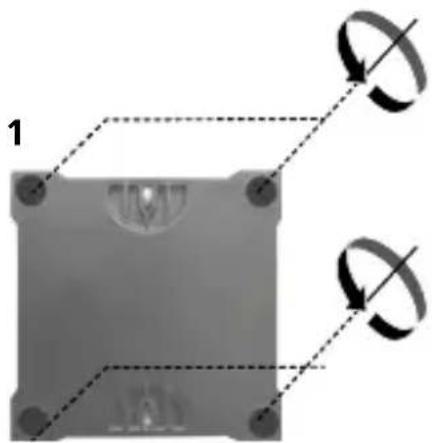

4 Στερέωση στον τοίχο

1. Τοποθετήστε τη συσκευή στον τοίχο.
2. Τοποθετήστε τους ειδικούς πείρους στις προβλεπόμενες οπές.

Αφαίρεση της μπαταρίας

Τεχνικά χαρακτηριστικά Με επιφύλαξη τεχνικών αλλαγών. 25W39

Ακρίβεια ± 1 mm / m
Ορατότητα (τυπική)* 10 m
Μήκος κύματος λέιζερ 515 nm
Κατηγορία λέιζερ	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Συνδέσεις USB Typ C
Τροφοδοσία ρεύματος	Επαναφορτιζόμενη μπαταρία ιόντων-λιθίου 3.7V / 0,7Ah
διάρκεια λειτουργίας περ. 7 ώρες
Συνθήκες εργασίας	0°C ... 40°C, υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης	-10°C ... 70°C, υγρασία αέρα μέγ. 85% rH
Διαστάσεις (Π x Y x B) 44 x 37	5 x 44 mm
Βάρος 54 g (συμπερ. επαναφορτιζόμενες μπαταρίες)

* μέγ. 300 Lux

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές, οι μπαταρίες και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Οι καταναλωτές υποχρεούνται από τον νόμο να παραδίδουν τις μεταχειρισμένες μπαταρίες και επαναφορτιζόμενες μπαταρίες σε ένα δημόσιο σημείο συλλογής, σε ένα σημείο πώλησης ή στην τεχνική υπηρεσία εξυπηρέτησης πελατών δωρεάν. Η επαναφορτιζόμενη μπαταρία πρέπει να αφαιρείται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγεται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη. Αν έχετε ερωτήσεις για την επιστροφή της μπαταρίας, απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/ll/aot/in

Laserliner
