ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SmartCross-Laser GX Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτά τα έγγραφα θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με το προϊόν στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Αυτό λέιζερ διασταυρούμενων γραμμών προβάλλει έναν πράσινο σταυρό λέιζερ και προορίζεται για την ευθυγράμμιση οριζοντίων, καθέτων και κλίσεων. Οπτικά σήματα δείχνουν πότε η συσκευή βρίσκεται εκτός της περιοχής χωροστάθμησης. Το προϊόν διαθέτει μια ενσωματωμένη λειτουργία χειροκίνητης λήψης και μια σύνδεση τρίποδα 1/4".

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος.

Υποδείξεις ασφαλείας

Χρήση λέιζερ της κλάσης 2

Ακτινοβολια λειζερ, Μην κοιτατε απευθειασ στην ακτινα! Κατηγορια Λειζερ 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689:2021

• Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της.
• Μην στρέφετε την ακτίνα του λέιζερ σε άτομα.
• Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα.
• Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, ...).
• Μη χρησιμοποιείτε το λέιζερ στο ύψος των ματιών (1,40 ... 1,90 m).
• Επιφάνειες που καθρεφτίζουν και είναι γυαλιστερές πρέπει να καλύπτονται κατά τη διάρκεια της λειτουργίας διατάξεων λέίζερ.
• Περιορίζετε σε δημόσιους χώρους κυκλοφορίας τις ακτίνες λέιζερ με φράκτες και τοίχους και τοποθετείτε προειδοποιητικές πινακίδες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία ΗΜΣ 2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

Για τη μεταφορά απενεργοποιείτε πάντα όλα τα λέιζερ και ασφαλίζετε το σύστημα ταλάντωσης, θέστε τον συρόμενο διακόπτη (2) προς τα αριστερά.

Ιδιαίτερες ιδιότητες προϊόντος

Αυτόματη ευθυγράμμιση της συσκευής μέσω ενός μαγνητικά αποσβεννυμένου συστήματος ταλάντωσης. Η συσκευή έρχεται στη βασική της θέση και ευθυγραμμίζεται αυτόνομα.

Μεταφορική ΑΣΦΑΛΕΙΑ: Η συσκευή προστατεύεται κατά τη μεταφορά από τις ταλαντώσεις με μία ασφάλεια.

Με τη GRX-READY τεχνολογία μπορούν να χρησιμοποιηθούν τα γραμμικά λέιζερ και υπό κακές συνθήκες φωτισμού. Οι γραμμές λέιζερ πάλλονται με υψηλή συχνότητα και αναγνωρίζονται με ειδικούς δέκτες λέιζερ σε μεγάλες αποστάσεις.

Laserliner

Γενικές υποδείξεις ασφαλείας

Οι συσκευές με τεχνολογία PowerGreen διαθέτουν φωτεινές, πράσινες διόδους μεγάλης ισχύος που κάνουν εφικτή μία πολύ καλή ορατότητα των γραμμών λέιζερ από μεγάλες αποστάσεις, σε σκούρες επιφάνειες και σε πολύ φωτεινό περιβάλλον.

περ. 6-φορές φωτεινότερο από ένα τυπικό, κόκκινο λέιζερ με 630 - 660 nm

1 2 a b 3 4

Laserliner SmartCross-Laser GT LASER 5 6 7

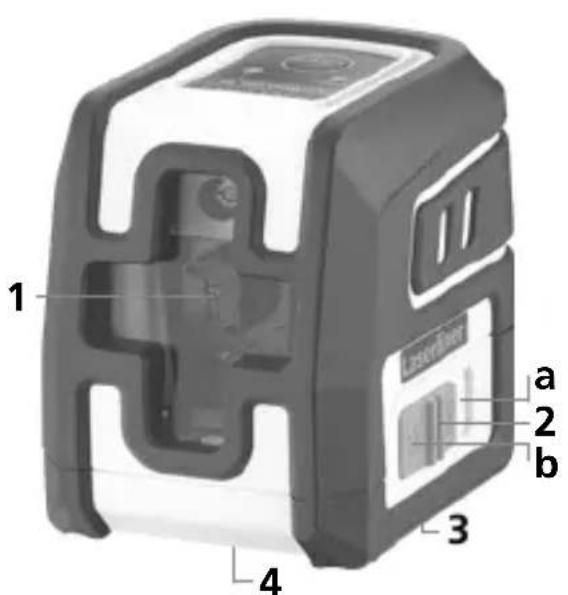

1 Παράθυρο εξόδου λέιζερ
2 Συρόμενος διακόπτης
a ON
b OFF / Ασφάλεια μεταφοράς / Λειτουργία κλίσης
3 Θήκη μπαταρίας (κάτω πλευρά)
4 Υποδοχή βάσης 1/4" (κάτω πλευρά)

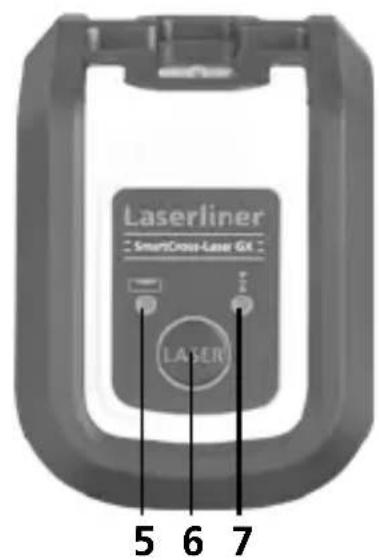

5 LED Xωροστάθμηση
κόκκινο: Χωροστάθμηση Off
πράσινο: Χωροστάθμηση Οη
6 Πλήκτρο ON/OFF;
Χειροκίνητη λήψη ON/OFF
7 LED λειτουργίας χειροκίνητης λήψης

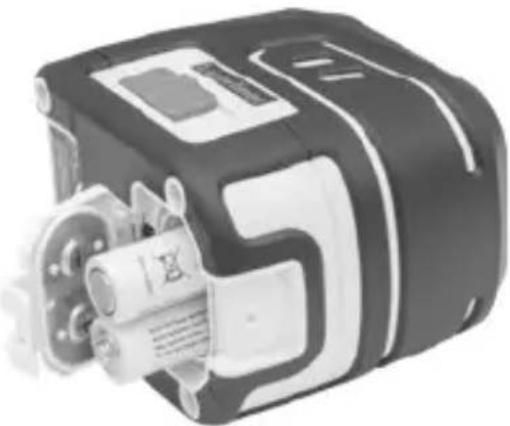

1 Τοποθέτηση μπαταριών

Ανοίξτε τη θήκη μπαταρίαςκαι τοποθετήστε (2 x 1,5V LR06 (AA)) τις μπαταρίες σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.

2 Οριζόντια και κάθετη χωροστάθμηση

Λύστε την ασφάλεια μεταφοράς, θέστε τον συρόμενο διακόπτη (2) προς τα δεξιά. Εμφανίζεται ο σταυρός λέιζερ.

!

Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να λυθεί η ασφάλεια μεταφοράς. Η LED (5) ανάβει συνεχώς πράσινη. Μόλις η συσκευή βρεθεί εκτός της αυτόματης περιοχής χωροστάθμησης των 4°, αναβοσβήνουν οι γραμμές λέιζερ. Τοποθετήστε τη συσκευή έτσι ώστε να βρίσκεται εντός της περιοχής χωροστάθμησης. Οι γραμμές λέιζερ ανάβουν πάλι συνεχώς.

3 Λειτουργία κλίσης

Μη λύσετε την ασφάλεια μεταφοράς, θέστε τον συρόμενο διακόπτη (2) προς τα αριστερά. Ενεργοποιήστε τα λέιζερ με το πλήκτρο ΟΝ/ OFF. Τώρα μπορούν να μετρηθούν κεκλιμένες επιφάνειες. Σε αυτή τη λειτουργία δεν μπορεί να γίνει οριζόντια ή κάθετη χωροστάθμηση, επειδή οι γραμμές λέιζερ δεν ευθυγραμμίζονται πλέον αυτόματα. Οι γραμμές λέιζερ αναβοσβήνουν πράσινες.

Laserliner

4 Λειτουργία χειροκίνητης λήψης προαιρετικά: Εργασία με τον δέκτη λέιζερ GRX

Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή επίσης όταν οι γραμμές λέίζερ δεν είναι πλέον ορατές, ένα δέκτη λέίζερ GRX (προαιρετικά). Για εργασίες με τον δέκτη λέίζερ ενεργοποιήστε το γραμμικό λέίζερ πατώντας παρατεταμένα το πλήκτρο 6 (Χειροκίνητη λήψη ON/OFF) θέτοντάς το σε λειτουργία χειροκίνητης λήψης Τώρα πάλλονται οι γραμμές λέίζερ με μεγάλη συχνότητα και οι γραμμές λέιζερ γίνονται πιο σκούρες. Ο δέκτης λέιζερ αναγνωρίζει με τους παλμούς τις γραμμές λέιζερ.

LADSC11101 SmartCross-Laser 6X LASER 3 sec.

!

Διαβάστε τις οδηγίες χρήσης του δέκτη λέιζερ για γραμμικά λέιζερ.

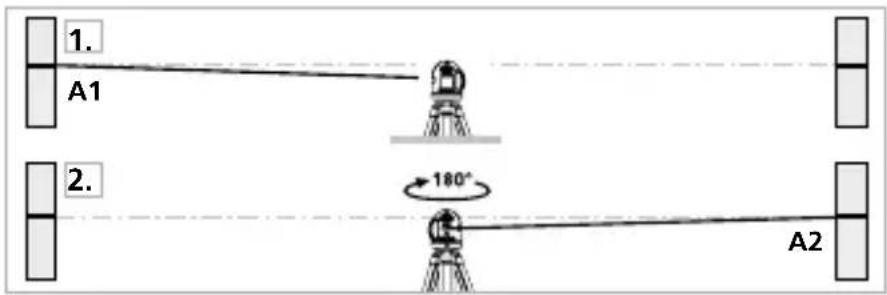

Προετοιμασία ελέγχου βαθμονόμησης

Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή, για τον σκοπό αυτό λύστε την ασφάλεια μεταφοράς (ΣΤΑΥΡΟΣ ΛΕΙΖΕΡ ΟΝ). Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα.

1. Σημειώστε το σημείο Α1 στον τοίχο.

2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2. Μεταξύ του Α1 και του Α2 έχετε τώρα μία οριζόντια αναφορά.

1. A1 2. 180° A2

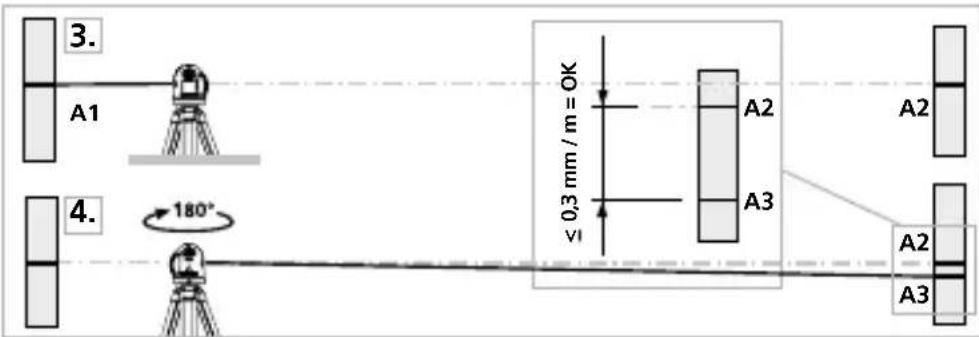

Προετοιμασία ελέγχου βαθμονόμησης

1. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του σημειωμένου σημείου Α1.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3. Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή.

3. A1 4. 180° 0,3 mm / m = OK A2 A3 A2 A3

Εάν το Α2 και το Α3 απέχουν περισσότερο από 0,3 mm / m, απαιτείται ρύθμιση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

'Ελεγχος της κάθετης γραμμής

Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο. Στον τοίχο στερεώστε ένα κατακόρυφο ζύγι με ένα κορδόνι μήκους 2,5 m, το ζύγι θα πρέπει να αιωρείται ελεύθερα. Ενεργοποιήστε τη συσκευή και στοχεύστε με το κάθετο λέιζερ το ζύγι. Η ακρίβεια είναι εντός ανοχών, εάν η απόκλιση μεταξύ της γραμμής λέιζερ και του κορδονιού του ζυγιού δεν ξεπερνά τα ± 1,5 mm.

'Ελεγχος της οριζόντιας γραμμής

Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο και ενεργοποιήστε τον σταυρό λέιζερ. Σημειώστε

≤1,5 mm = OK B 2,5 m C

το σημείο Β στον τοίχο. Μετακινήστε τον σταυρό λέιζερ περ. 2,5 m προς τα δεξιά και σημειώστε το σημείο C. Ελέγξτε, εάν η οριζόντια γραμμή του σημείου C βρίσκεται με ανοχή ± 1,5 mm στο ίδιο ύψος με το σημείο Β. Επαναλάβετε τη διαδικασία μετακινώντας προς τα αριστερά.

Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης.

Laserliner

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Βαθμονόμηση

Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης 1-2 ετών. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Τεχνικά χαρακτηριστικά Με επιφύλαξη τεχνικών αλλαγών. 24W39

Περιοχή autoxωροστάθμισης	± 4^
Ακρίβεια ± 0,3 mm / m
Χωροστάθμηση autóματα
Ορατότητα (τυπική)* 40 m
Μήκος κύματος λέιζερ 515 nm
Κατηγορία λέιζερ	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Τροφοδοσία ρεύματος 2 x 1,5V LR06 (AA)
διάρκεια λειτουργίας περ. 5 ώρες
Συνθήκες εργασίας	-10°C ... 50°C, υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -20°C ... 70°C, υγρασία αέρα μέγ. 85% rH
Διαστάσεις (Π x Y x B) 84 x 76 x 62 mm
Βάρος 276 g (με μπαταρίες)

* μέγ. 300 Lux

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές, οι μπαταρίες και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα.

Οι καταναλωτές υποχρεούνται από τον νόμο να παραδίδουν τις μεταχειρισμένες μπαταρίες και επαναφορτιζόμενες μπαταρίες σε ένα δημόσιο σημείο συλλογής, σε ένα σημείο πώλησης ή στην τεχνική υπηρεσία εξυπηρέτησης πελατών δωρεάν. Η μπαταρία πρέπει να αφαιρείται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγεται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη. Αν έχετε ερωτήσεις για την επιστροφή της μπαταρίας, απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/II/AMU/in
