HASZNÁLATI ÚTMUTATÓ SmartCross-Laser GX Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A jelen dokumentumokat meg kell őrizni, és azokat a termék továbbadásakor át kell adni az eszközzel együtt.

Rendeltetésszerű használat

Ez a keresztvonalas szintezölézer zöld lézerkeresztet vetít ki és vízszintesek, függőlegesek és ferde síkok beállítására alkalmas. A készülék optikai jelzésekkel jelzi ki, ha a szintezési tartományon kívül van. A termék beépített kézi vevős üzemmóddal és egy 1/4"-os állványcsatlakozóval rendelkezik.

Általános biztonsági útmutatások

• A készüléket kizárólag a rendeltetési célnak megfelelően, a specifikációkon belül használja.
• A mérőkészülékek és tartozékok nem gyermekeknek való játékok. Gyermekek által el nem érhető helyen tárolandó.
• A készüléket tilos átalakítani vagy módosítani. Ilyen esetben érvényét veszti az engedély és a biztonsági specifikáció.
• Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hőmérsékletnek, nedvességnek vagy erős rázkódásnak.
• Nem szabad használni az eszközt, ha egy vagy több funkciója nem működik, tvagy ha az elem gyenge, valamint a burkolat sérülése esetén.

Biztonsági utasítások

2-es osztályú lézerek használata

Lézersugárzás! Ne nézzen a sugárba! 2. osztályú lézer < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689-1:2021

– Figyelem: Ne nézzen a közvetlen vagy a visszaverődő sugárba.
– Ne irányítsa a lézersugarat személyekre.
- Ha 2. osztályú lézer éri a szemet, tudatosan be kell csukni és azonnal el kell mozdítani a fejet a sugár útjából.
- Soha ne nézzen a lézersugárba vagy a visszavert sugarakba optikai eszközökkel (nagyító, mikroszkóp, távcső stb.).
– Ne használja a lézert szemmagasságban (1,40 ... 1,90 m).
- A jól visszaverődő, tükröződő vagy csillogó felületeket lézeres készülékek üzemeltetésekor le kell takarni.
- A közúti közlekedés által használt területeken a sugár útját lehetőleg elkerítéssel és falakkal kell korlátozni, és a lézer tartományát figyelmeztető táblákkal kell jelölni.

Biztonsági utasítások

Tudnivalók az elektromágneses sugárzásról

• A mérőműszer megfelel a 2014/30/EU sz. EMC-irányelv elektromágneses összeférhetőségre vonatkozó előírásainak és határértékeinek.
• A pl. kórházakban, repülőgépeken, benzinkutakon vagy szívritmus- szabályozóval rendelkező személyek közelében történő használatra vonatkozó helyi korlátozásokat be kell tartani. Fennáll a lehetőség, hogy a sugárzás az elektronikus készülékeket veszélyesen befolyásolja vagy zavarja, ill. a készülékek vannak hasonló hatással a lézerre.

Szállításhoz kapcsoljon ki mindig minden lézert, rögzítse az ingát és tolja balra a (2) tolókapcsolót.

Különleges terméktulajdonságok

A készülék automatikus beállításáról egy mágneses csillapítású ingarendszer gondoskodik. A készüléket alaphelyzetbe kell helyezni, és önállóan beállítja saját magát.

Szállítási BIZTOSÍTÓ: A készüléket szállítás közben ingaretesz védi.

Az GRX-READY technológiával a vonallézerek kedvezőtlen fényviszonyok mellett is használhatók. A lézervonalak magas frekvenciával pulzálnak, és nagy távolságra lévő speciális lézervevők érzékelik őket.

Laserliner

Zöld lézertechnológia

A PowerGreen-technológiával rendelkező eszközök nagy fényerejű, zöld, nagy teljesítményű diódákkal rendelkeznek, melyek a lézervonalak nagyon jó láthatóságát teszik lehetővé nagy távolságokra, sötét felületeken és erős környezeti fény esetén.

Kb. 6-szor világosabb, mint egy tipikus vörös lézer 630 - 660 nm-rel

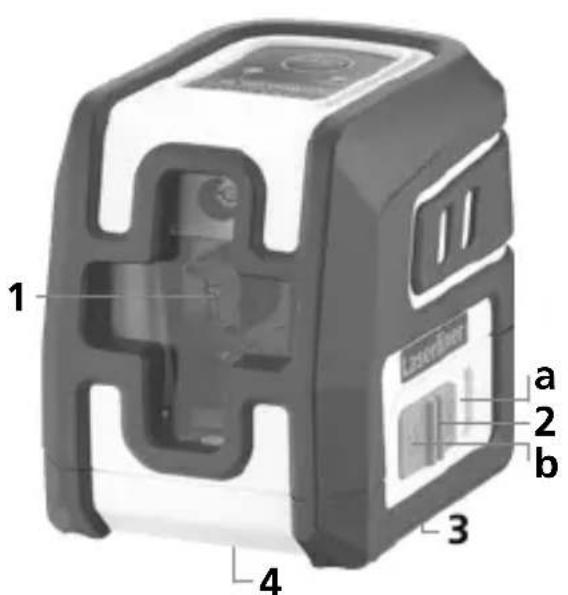

1 2 a b 3 4

Laserliner SmartCross-Laser GT LASER 5 6 7

1 A lézer kilépő ablaka
2 Tolókapcsoló

a BE

b KI / szállítási biztosító / döntött üzemmód

3 Elemtartó rekesz (az alján)
4 1/4"-os állványmenet (az alján)

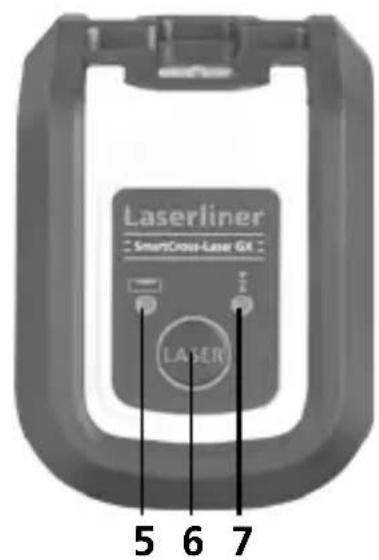

5 A szintezés LED-je piros: szintezés ki zöld: szintezés be
6 BE/KI nyomógomb; Kézi vevő mód be / ki
7 A kézi vevő mód LED-je

1 Elemek behelyezése

Nyissa fel az elemtartó rekesz fedelét, és helyezze be az elemeket (2 x 1,5V LR06 (AA)) a telepítési jelölések szerint.Ennek során ügyeljen a helyes polaritásra.

2 Vízszintes és függőleges szintezés

Oldja ki a szállítási biztosítót, és tolja a (2) tolókapcsolót jobbra. Megjelenik a lézerkereszt.

A vízszintes és a függőleges szintezéshez ki kell oldani a szállítási biztosítót. A LED (5) folyamatosan zöld fénnyel világít. Amint a készülék az automatikus 4°-os szintezési tartományon kívül van, villognak a lézervonalak. Állítsa be a készüléket úgy, hogy az a szintezési tartományon belül legyen. A lézervonalak ismét folyamatosan világítanak.

3Döntött üzemmód

Ne oldja ki a szállítási biztosítót, és tolja a (2) tolókapcsolót balra. Kapcsolja be a lézereket a BE/KI nyomógombbal. Ekkor ferde síkok hozhatók létre. Ebben az üzemmódban nem végezhető vízszintes, ill. függőleges szintezés, mivel a lézervonalak beállítása már nem történik meg automatikusan. A lézervonalak zölden villognak.

Laserliner

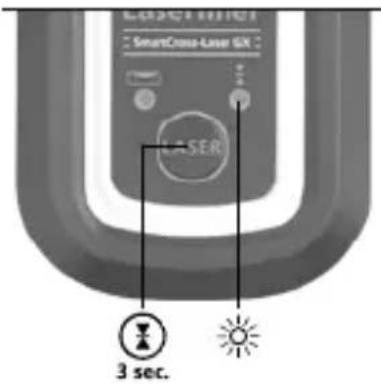

4 Kézi vevő mód

Opcionálisan: Az GRX lézervevő használata

Nagy távolságokba végzett szin- tezésnél, vagy ha a lézervonalak már nem láthatók, használjon GRX lézervevőt (opcionális). A lézervevő használatához kapcsolja a vonallézert a 6 (kézi vevő mód be / ki) gombot hosszan nyomva tartva kézi vevő módba. Ekkor a lézervonalak magas frekvenciával pulzálnak és sötétebbek lesznek. A lézervevő a pulzálás által ismeri fel a lézervonalakat.

LASSCHNIKCI SmartCross-Laser 6X LASER 3 sec.

Vegye figyelembe a vonallézerekhez való lézervevő kezelési útmutatójában foglaltakat.

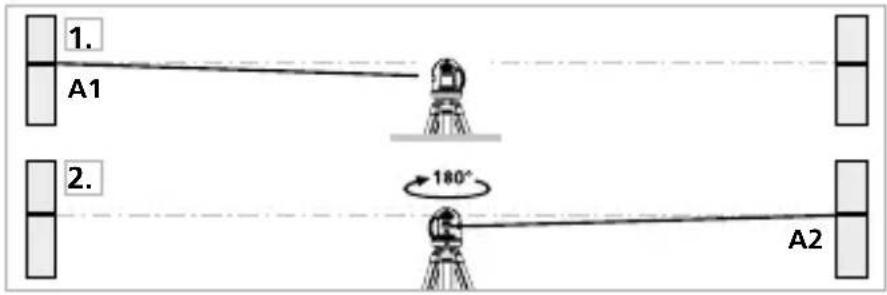

A kalibrálás ellenőrzésének előkészítése

A lézer kalibrálása ellenőrizhető. Állítsa fel a készüléket 2, egymástól legalább 5 m távolságra lévő fal között középen. Kapcsolja be a készüléket (LÉZERKERESZT BE). Az optimális ellenőrzéshez lehetőleg használjon állványt.

1. Jelölje be az A1 pontot a falon.

2. Forgassa el a készüléket 180°-kal, és jelölje be az A2 pontot. Az A1 és az A2 pont között ekkor vízszintes referencia van.

1. A1 2. 180° A2

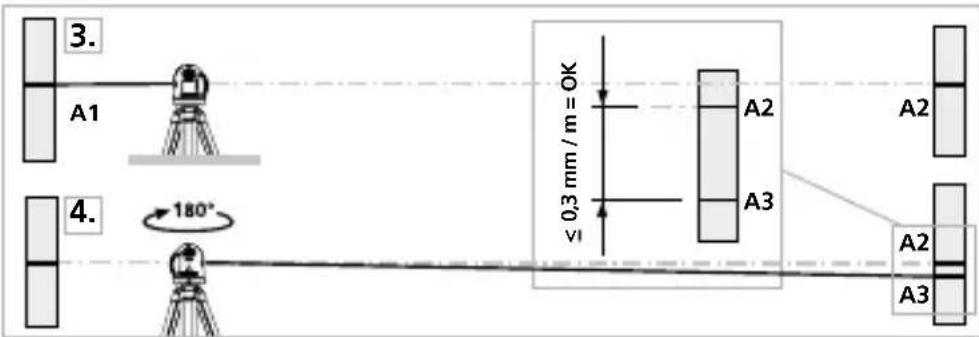

A kalibrálás ellenőrzése

1. Állítsa a készüléket az A1 pont magasságában olyan közel a falhoz, amennyire csak lehet.
2. Forgassa el a készüléket 180°-kal, és jelölje be az A3 pontot. Az A2 és az A3 pont közötti különbség a tűrés.

3. A1 4. 180° 0,3 mm / m = OK A2 A3 A2 A3

Ha az A2 és az A3 egymástól mért távolsága meghaladja a 0,3 mm / m értéket, akkor kalibrálás szükséges. Vegye fel a kapcsolatot szakkereskedőjével, vagy forduljon az UMAREX-LASERLINER szervizrészlegéhez.

A függőleges vonal ellenőrzése

Állítsa fel a készüléket kb. 5 m-re egy faltól. Erősítsen egy függőónt 2,5 m hosszú zsinórral a falra; a függőónnak szabadon kell tudnia lengeni. Kapcsolja be a készüléket, és állítsa rá a függőleges lézert a függőón zsinórjára. A pontosság akkor van a tűrésen belül, ha a lézervonal és a függőón zsinórja közötti eltérés nem nagyobb ± 1,5 mm-nél.

A vízszintes vonal ellenőrzése

Állítsa fel a készüléket kb. 5 m-re egy faltól, és kapcsolja be a lézerkeresztet. Jelöljön be egy B pontot a falon. Fordítsa el a

≤1,5 mm = OK B 2,5 m C

lézerkeresztet kb. 2,5 m-rel jobbra, és jelölje be a C pontot. Ellenőrizze, hogy a C pont vízszintes vonala ± 1,5 mm tűréssel azonos magasságban van-e a B ponttal. Ismételje meg a műveletet a készülék balra forgatásával.

Rendszeresen ellenőrizze a kalibrálást használat előtt, szállítás és huzamos tárolás után.

Laserliner

Karbantartási és ápolási útmutató

Tisztítson meg minden komponenst enyhén nedves kendővel, és kerülje a tisztító-, súroló- és oldószerek használatát. Hosszabb tárolás előtt távolítsa el az elemet/elemeket. A készüléket tiszta, száraz helyen tárolja.

Kalibrálás

A mérőműszert ajánlott rendszeresen kalibrálni és ellenőrizni a működés és a pontosság biztosítására. 1-2 éves kalibrálási időközöket javasolunk. Ehhez szükség esetén vegye fel a kapcsolatot kereskedőjével, vagy forduljon az UMAREX-LASERLINER szervizrészlegéhez.

Műszaki adatok A műszaki módosítások joga fenntartva. 24W39

Önszintezési tartomány ± 4°
Pontosság ± 0,3 mm / m
Szintezés automatikus
Láthatóság (tipikusan)* 40 m
Lézer hullámhossz 515 nm
Lézer osztály	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Áramellátás 2 x 1,5V LR06	(AA)
Üzemelési idő kb. 5 óra
Működési feltételek	-10°C ... 50°C, levegő páratartalom max. 80% rH, nem kondenzálódó, munkavégzési magasság max. 4000 m középtengerszint felett
Tárolási feltételek	-20°C ... 70°C, levegő páratartalom max. 85% rH
Méretek (Sz × Ma × Mé) 84 x 76 x 62 mm
Tömeg 276 g (elemekkel együtt)

* max. 300 lux fényerőnél

EU és UK-rendelkezések és ártalmatlanítás

A termék megfelel az EU-n és az Egyesült Királyságon belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

A jelen termék tartozékokkal és csomagolással együtt elektromos készülék, és az elektromos és elektronikus berendezések, elemek/akkumulátorok és csomagolások hulladékairól szóló európai és egyesült királyságbeli irányelvek alapján környezetvédelmi szempontból megfelelő módon újra kell hasznosítani, hogy értékes nyersanyagokat lehessen visszanyerni. Az elektromos készülékek, elemek és a csomagolás nem tartoznak a háztartási hulladékba. A fogyasztó jogszabály szerint köteles a használt elemeket és akkumulátorokat nyilvános gyűjtőponton, értékesítési helyen vagy a műszaki vevőszolgálaton térítésmentesen leadni. Az elemet normál szerszámmal, roncsolásmentesen kell az eszközből kivenni és külön gyűjtőhelyen leadni, mielőtt az eszközt ártalmatlanításra visszaadja. Az elem kivételével kapcsolatos kérdésével kérjük, forduljon az UMAREX-LASERLINER szervizrészlegéhez. Kérjük, hogy településén tájékozódjon a megfelelő ártalmatlanítási lehetőségekről. és vegye figyelembe a mindenkori ártalmatlanítási és biztonsági útmutatásokat az átvevőhelyeken.

További biztonsági és kiegészítő útmutatások: https://packd.li/II/AMU/in
