BRUKSANVISNING SmartCross-Laser GX Laserliner

EU- og UK-bestemmelser og bortskaffelse

Hantering av laser klass 2

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Disse dokumentene må oppbevares og leveres med dersom produktet gis videre.

Tiltenkt bruk

Denne krysslinje-laseren projiserer et grønt laserkryss, og dens tiltenkte bruk er innretting av horisontale og vertikale linjer samt hellinger. Ved hjelp av visuelle signaler indikeres det når instrumentet befinner seg utenfor nivelleringsområdet. Produktet er utstyrt med en integrert håndmottaker-modus og en 1/4"-stativtilkobling.

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk dersom en eller flere funksjoner svikter eller batteriet er svakt eller hvis huset er skadet.

Sikkerhetsinstrukser

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).
• Bruk ikke laseren i øyehøyde (1,40 ... 1,90 m).
• Godt reflekterende, speilende eller glinsende flater må dekkes til mens laserinnretninger er i bruk.
• I offentlige trafikkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Til transport må alltid alle lasere slås av, og pendelen må blokkeres, skyv skyvebryteren (2) mot venstre.

Automatisk posisjonering via pendelsystem med magnetisk demping. Apparatet plasseres i grunnstilling og foretar en automatisk posisjonering.

Transport LOCK: Under transport beskyttes apparatet av en pendellås.

Med GRX-READY teknologi kan laseren bli brukt i vanskelige lysforhold. Laserlinjene pulserer på en høy frekvens og disse tar lasermottakeren imot på større avstander.

Laserliner

Grønn laserteknologi

Instrumenter med PowerGreen teknologi er utstyrt med lyse, grønne høyeffekts dioder, som gjør laserlinjene godt synlige på store avstander, mørke overflater og ved sterkt lys i omgivelsene.

Ca. 6 g anger lysere enn en vanlig rød laser med 630 - 660 nm

LENSYABB a 2 b 3 4 1

Laserliner SmartCross-Laser GX LASER 5 6 7

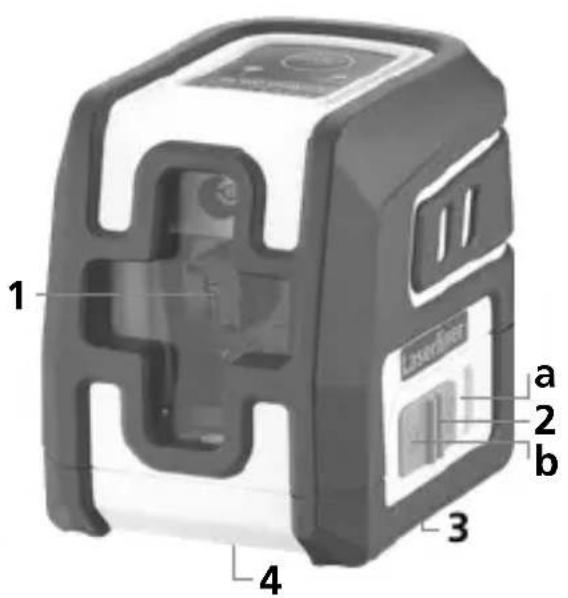

1 Laserstrålehull
2 Skyvebryter
a PÅ
b AV / Transportsikring / Hellingsmodus
3 Batterirom (underside)
4 Stativgjenger 1/4" (underside)
5 LED-nivellering
Rød: Nivellering av
Grønn: Nivellering på
6 PÅ/AV-knapp;
Håndmottakermodus på/av
7 LED manuell mottakermodus

1 Innlegging av batterier

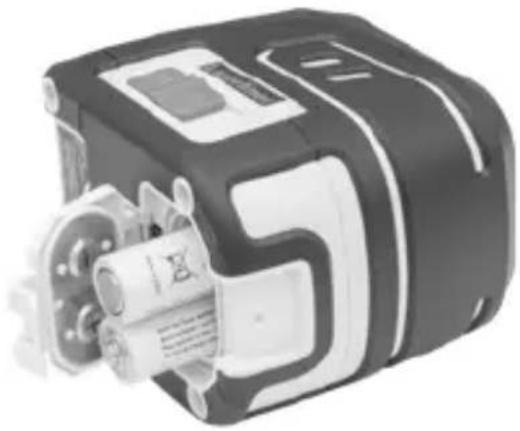

Åpne batterirommet og sett inn batteriene (2 x 1,5V LR06 (AA)) ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

Løsne transportsikringen, skyv skyvebryteren (2) mot høyre. Laserkrysset blir synlig.

Horisontal og vertikal nivellering krever at transport-sikringen løsnes. LED-en (5) lyser konstant grønt. Straks apparatet befinner seg utenfor det automatiske nivelleringsområdet på 4°, blinker laserlinjene. Posisjoner instrumentet slik at det befinner seg innenfor nivelleringsområdet. Laserlinjene lyser konstant igjen.

3 Hellingsmodus

Transportsikringen skal ikke løsnes, skyv skyvebryteren (2) mot venstre. Laseren slås på med PÅ/AV-knappen. Nå kan instrumentet legges på skjeve flater. I denne modus kan det ikke nivelleres horisontalt eller vertikalt, da laserlinjene ikke innretter seg automatisk mer. Laserlinjene blinker grønt.

Laserliner

4 Manuell mottakermodus Ekstrautstyr: Arbeider med lasermottaker GRX

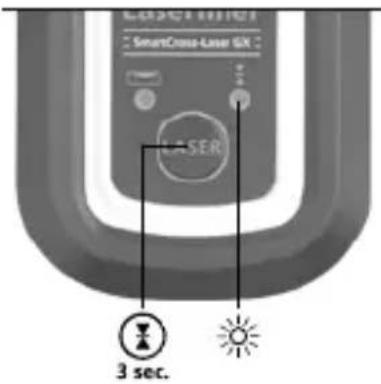

Bruk lasermottaker GRX (ekstrautstyr) til nivellering på store avstander eller ved laserlinjer som ikke lenger er synlige. Når du skal arbeide med lasermottakeren, setter du linje-laseren i håndmottakermodus ved å trykke lenge på tast 6 (håndmottakermodus på/av). Nå pulserer laserlinjene med en høy frekvens, og laserlinjene blir mørkere. Lasermottakeren registrerer laserlinjene ved hjelp av denne pulseringen.

LADSC11101 SmartCross-Laser 6X LASER 3 sec.

Se bruksanvisningene for lasermottakeren for linjelaser.

Forberedelse av kontroll av kalibreringen

Du kan kontrollere kalibreringen av laseren. Still instrumentet opp midt mellom to vegger som står minst 5 m fra hverandre. Slå på apparatet, til dette må transportsikringen løses (LASERKRYSS PÅ). Det er best å bruke et stativ for å oppnå en optimal kontroll.

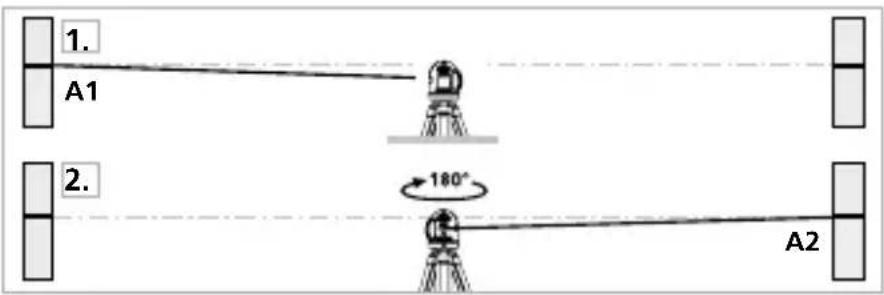

1. Marker punkt A1 på veggen.
2. Drei instrumentet 180° og marker punkt A2. Du har nå en horisontal differanse mellom A1 og A2.

1. A1 2. 180° A2

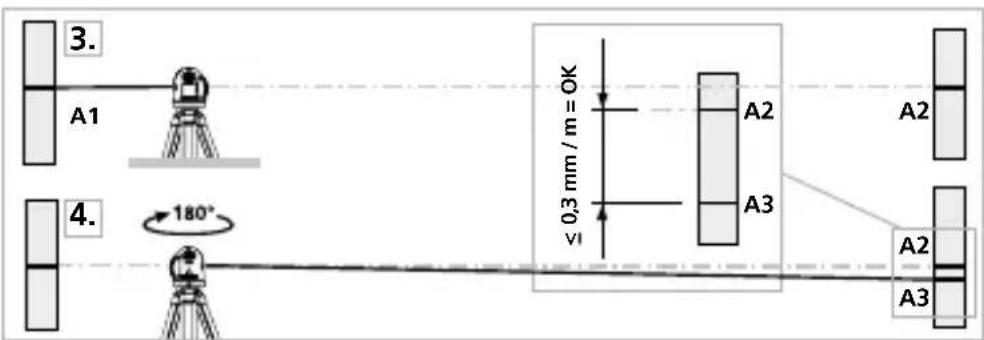

1. Still instrumentet så nær veggen som mulig og i samme høyde som det markerte punktet A1.
2. Drei instrumentet 180° og marker punkt A3. Differansen mellom A2 og A3 utgjør toleransen.

3. A1 4. 180° A2 A3 0,3 mm / m = OK A2 A3

Dersom avstanden mellom A2 og A3 er over 0,3 mm / m, må laseren kalibreres. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på instrumentet og rett inn den vertikale laseren mot loddesnoren. Nøyaktigheten ligger innenfor toleransen när avviket mellom laserlinjen og loddesnoren ikke er større enn ± 1,5 mm.

ca. 2,5 m mot høyre og marker punkt C. Kontroller om den horisontale linjen fra punkt C ligger på samme høyde som punkt B ± 1,5 mm. Gjenta prosedyren på venstre side.

Kontroller regelmessig kalibreringen før bruk, etter transporter og lengre lagring.

Laserliner

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.

Kalibrering

Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på 1-2 år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

Tekniske data Det tas forbehold om tekniske endringer. 24W39
Selvnivelleringsområde ± 4°
Nøyaktighet ± 0,3 mm / m
Nivellering automatisk
Synlighet (typisk)* 40 m
Laserbølgelengde 515 nm
Laserklasse	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Strømforsyning 2 x 1,5V LR06 (AA)
Driftstid ca. 5 timer
Arbeidsbetingelser	-10°C ... 50°C, luftfuktighet maks. 80% rH, ikke kondenserende, arbeidshøyde maks. 4000 m.o.h.
Lagringsbetingelser -20°C	... 70°C, luftfuktighet maks. 85% rH
Mål (B x H x D) 84 x 76 x 62 mm
Vekt 276 g (inkl. batterier)

* ved maks. 300 lux

EU- og UK-bestemmelser og avfallshåndtering

Instrumentet oppfyller alle relevante normer for fri varehandel innenfor EU og UK.

Dette produktet, inkludert tilbehør og emballasje, er et elektrisk apparat som i henhold til europeiske og britiske direktiver om avfall fra elektrisk og elektronisk utstyr, batterier og emballasje, må resirkuleres på en miljømessig forsvarlig måte for å gjenvinne verdifulle råvarer. Elektriske apparater, batterier og emballasje skal ikke kastes i husholdningsavfallet. Forbrukere er lovpålagt å levere inn brukte batterier og akkumulatorer gratis på et offentlig innsamlingssted, på et salgssted eller til teknisk kundeservice. Batteriet skal tas ut av apparatet med verktøy som er vanlig i handelen uten at det ødelegges og tilføres et kildesorteringsanlegg, før du returnerer apparatet til avfallshåndtering. Ved spørsmål om å ta ut batteriet, kan serviceavdelingen til UMAREX-LASERLINER kontaktes. Ta kontakt med din kommune for å få informasjon om egnede avfallshåndteringssteder og følg de respektive avfallshåndterings- og sikkerhetsinstruksene på innsamlingsstedene.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: https://packd.li/ll/amu/in
