SmartCross-Laser GX - Niveau laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser à lignes croisées
Marque	Laserliner
Modèle	SmartCross-Laser GX
Classe laser	2 (IEC 60825-1:2014, EN 60825-1:2014/A11:2021)
Longueur d'onde laser	515 nm (vert)
Puissance laser	< 1 mW
Précision de nivellement	± 0,3 mm/m
Plage d'auto-nivellement	± 4°
Portée de visibilité (typique)	40 m
Alimentation	2 piles AA (LR06) 1,5 V
Autonomie	Environ 5 heures
Dimensions (L x H x P)	84 x 76 x 62 mm
Poids (avec piles)	276 g
Filetage pour trépied	1/4"
Mode récepteur manuel	Oui (GRX-READY)
Mode inclinaison	Oui (blocage pendulaire)
Nivellement automatique	Oui (système pendulaire à ralentisseur magnétique)
Température de fonctionnement	-10°C à 50°C
Humidité relative max.	80% RH (non condensante)
Entretien	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants
Calibrage recommandé	Tous les 1 à 2 ans
Sécurité	Ne pas regarder dans le faisceau laser ; classe 2

FOIRE AUX QUESTIONS - SmartCross-Laser GX Laserliner

Comment mettre en marche le SmartCross-Laser GX ?

Pour allumer l'appareil, faites glisser l'interrupteur coulissant (2) vers la droite (position MARCHE). Le laser s'allume et la DEL de nivellement (5) devient verte. Assurez-vous que le blocage de transport est dégagé.

Comment utiliser le mode inclinaison ?

Pour travailler sur des plans inclinés, ne dégagez pas le blocage de transport : faites glisser l'interrupteur (2) vers la gauche (position ARRÊT / sécurité de transport / mode d'inclinaison). Les lignes laser clignotent en vert, indiquant que le nivellement automatique est désactivé.

Que faire si les lignes laser clignotent ?

Si les lignes clignotent en vert en mode normal, cela signifie que l'appareil est en dehors de la plage d'auto-nivellement (plus de ±4°). Replacez l'instrument sur une surface plus plane. En mode inclinaison, le clignotement est normal.

Comment activer le mode récepteur manuel ?

Appuyez longuement sur la touche MARCHE/ARRÊT (6) pour activer ou désactiver le mode récepteur manuel. La DEL (7) s'allume. Ce mode est nécessaire pour utiliser un récepteur laser GRX (vendu séparément) sur de longues distances ou en cas de faible visibilité.

Comment vérifier le calibrage de l'appareil ?

Placez l'appareil au centre entre deux murs distants d'au moins 5 m. Marquez un point A1, tournez l'appareil de 180° et marquez A2. Approchez l'appareil du mur à hauteur de A1, tournez de 180° et marquez A3. L'écart entre A2 et A3 ne doit pas dépasser 0,3 mm/m. Si c'est le cas, un réglage est nécessaire.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement le faisceau laser ou ses réflexions. N'utilisez pas d'instruments optiques (loupe, jumelles) pour observer le faisceau. Évitez de diriger le laser vers les yeux ou des surfaces réfléchissantes. Rangez l'appareil hors de portée des enfants.

Comment changer les piles ?

Ouvrez le compartiment à piles (3) situé en partie inférieure. Insérez 2 piles AA (LR06) 1,5 V en respectant la polarité indiquée. Refermez le compartiment. Retirez les piles en cas de stockage prolongé.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les piles : si le niveau est bas, remplacez-les. Si l'appareil ne s'allume pas ou si la précision est anormale, consultez la notice complète. Pour tout problème persistant, contactez le service après-vente d'UMAREX-LASERLINER.

Comment nettoyer le SmartCross-Laser GX ?

Nettoyez toutes les parties avec un chiffon légèrement humide. N'utilisez pas de produits nettoyants, de solvants ou de chiffons abrasifs. Rangez l'appareil dans un endroit sec et propre.

Où trouver la notice complète et d'autres ressources ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également accéder aux remarques supplémentaires et consignes de sécurité via le lien packd.li/ll/amu/in fourni dans la notice imprimée.

MODE D'EMPLOI SmartCross-Laser GX Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le produit.

Utilisation conforme

Ce laser à lignes croisées qui projette une croix verte est parfait pour les alignements horizontaux, verticaux et des inclinaisons. Les signaux optiques avertissent l'utilisateur de l'appareil lorsque ce dernier se trouve au-delà de la plage d'auto-nivellement. L'appareil est équipé d'un mode récepteur manuel intégré et d'un raccordement à un trépied de ¼ po.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'appareil lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus, lorsque le niveau de charge de la pile est bas et lorsque l'appareil est endommagé.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser! Ne pas regarder dans le faisceau! Appareil à laser de classe 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689:2021

- Attention : Ne pas regarder le rayon direct ou réfléchi.

- Ne pas diriger le rayon laser sur des personnes.

• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Pour le transport, éteindre systématiquement tous les lasers et bloquer le balancier, faire glisser l'interrupteur à coulisse (2) vers la gauche.

Caractéristiques particulières du produit

AUTOMATIC LEVEL

Orientation automatique de l'instrument par un système pendulaire à ralentisseur magnétique. L'instrument est mis en position initiale et s'oriente de manière autonome.

Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l'appareil pendant le transport.

La technologie GRX-READY permet d'utiliser les lasers à lignes même en cas de visibilité moins favorable. Les lignes laser sont soumises à des pulsations de haute fréquence et donc sont visibles sur de grandes distances grâce aux récepteurs laser spéciaux.

Laserliner

La technologie du laser vert

Les appareils équipés de la technologie PowerGreen sont dotés de diodes vertes claires ultraperformantes permettant une très bonne visibilité des lignes laser à grandes distances, sur des surfaces foncées et en cas de lumière ambiante claire.

6 fois plus clair qu'un laser rouge typique de 630 - 660 nm

1 a 2 b 3 4

Laserliner SmartCross-Laser GX LASER 5 6 7

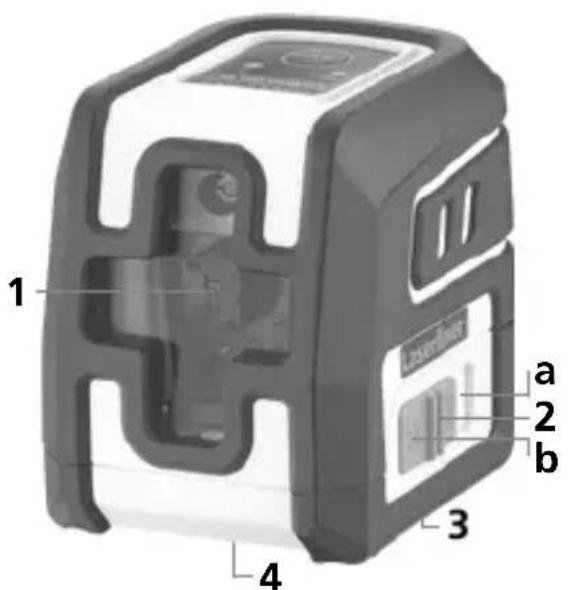

1 Fenêtre de sortie du rayon laser
2 Interrupteur coulissant
a MARCHE
b ARRÊT / sécurité de transport / mode d'inclinaison
3 Compartiment à piles (partie inférieure)
4 Filetage pour trépied de 1/4" (partie inférieure)

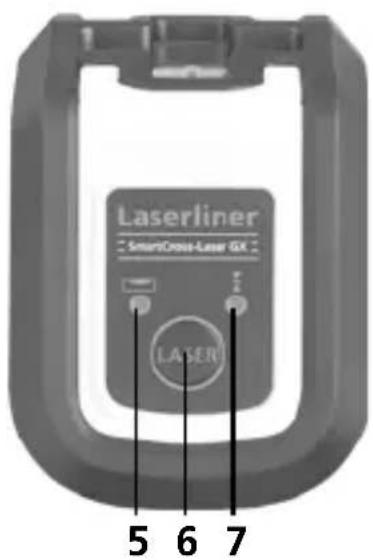

5 DEL de nivellement rouge : nivellement désactivé vert : nivellement activé
6 Touche MARCHE/ARRÊT; Mode récepteur manuel activé / désactivé
7 DEL mode récepteur manuel

1 Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (2 x 1,5V LR06 (AA)) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

2 Nivellements horizontal et vertical

Dégager le blocage de transport, faire glisser l'interrupteur à coulisse (2) vers la droite. La croix laser est visible.

!

Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical. La (5) DEL est allumée en permanence en vert. Dès que l'instrument se trouve en dehors de la plage de nivellement automatique de 4°, les lignes laser clignotent. Positionner l'instrument de manière à ce qu'il soit dans la plage de nivellement. Les lignes laser restent de nouveau allumées.

3 Mode d'inclinaison

Ne pas dégager le blocage de transport, faire glisser l'interrupteur à coulisse (2) vers la gauche. Il est maintenant possible de travailler sur des plans inclinés. Il n'est pas possible d'effectuer un nivellement horizontal ou vertical dans ce mode étant donné que les lignes laser ne s'orientent plus automatiquement. Les lignes laser clignotent en vert.

Laserliner

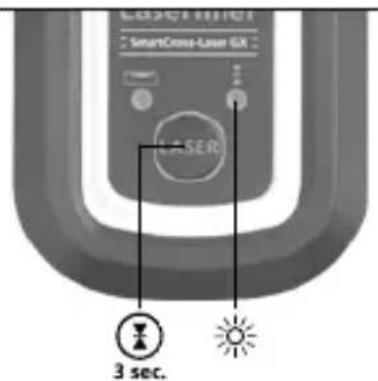

4 Mode récepteur manuel En option : Fonctionnement avec le récepteur de laser GRX

Utiliser un récepteur de laser GRX (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles. Mettre le laser à lignes en mode récepteur manuel en appuyant longuement sur la touche 6 (mode récepteur manuel activé/désactivé) pour pouvoir travailler avec le récepteur laser. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. A partir de ces pulsations, le récepteur de laser reconnaît les lignes laser.

Tenir compte du mode d'emploi du récepteur laser pour le laser à lignes.

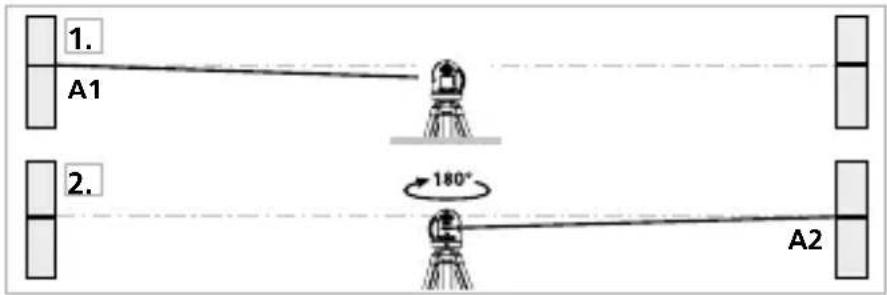

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Éteindre l'instrument en dégageant le blocage du transport (CROIX LASER ALLUMÉE). Utilisez un trépied pour un contrôle optimal.

1. Marquez un point A1 sur le mur.
2. Tournez l'appareil de 180° et marquez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.

1. A1 2. 180° A2

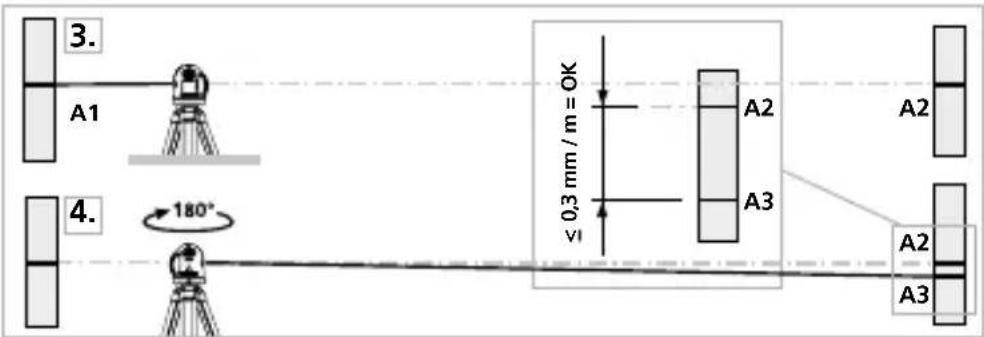

Contrôler le calibrage

1. Rapprochez l'appareil aussi près que possible du mur à hauteur du repère A1.
2. Tournez l'appareil de 180° et repérez un point A3. La différence entre les points A2 et A3 est la tolérance.

Quand A2 et A3 sont distants de plus de 0,3 mm / m l'un de l'autre, un réglage de l'appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale

Placez l'appareil à env. 5 m d'un mur. Fixez sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil d'aplomb doit alors pendre librement. Allumez l'appareil et aligner le laser vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque l'écart différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 1,5 mm.

Vérification de la ligne horizontale

Installez l'appareil à env. 5 m d'un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d'env. 2,5 m. vers la droite et marquer

le point C. Vérifiez si la ligne horizontale du point C se trouve à ± 1,5 mm à la même hauteur que le point B. Répétez l'opération en faisant pivoter vers la gauche.

≤ 1,5 mm = OK B 2,5 m C

Vérifier régulièrement le calibrage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

Laserliner

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous les 1 à 2 ans. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Données techniques
Sous réserve de modifications techniques. 24W39

Plage de mise à niveau automatique	± 4^
Précision ± 0,3 mm / m
Nivellement automatique
Visibilité (typique)* 40 m
Longueur de l'onde laser 515 nm
Classe de laser	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Alimentation électrique 2 x 1,5V LR06 (AA)
Durée de fonctionnement env. 5 h
Conditions de travail	-10°C ... 50°C, humidité relative de l'air max. 80% RH, non condensante, altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l'air max. 85% RH
Dimensions (l x h x p) 84 x	76 x 62 mm
Poids 276 g (piles incluse)

* à 300 lx max.

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques, les batteries et l'emballage avec les ordures ménagères. Les consommateurs sont tenus de rapporter à un centre public de collecte les piles et les batteries usagées, à un lieu de vente ou au service aprèsvente technique où elles sont récupérées à titre gratuit. Il faut enlever la pile de l'appareil en faisant attention à ne pas endommager l'appareil en utilisant un outil disponible dans le commerce et la jeter dans une collecte séparée avant de mettre l'appareil au rebut. Pour toute question concernant le retrait de la pile, veuillez contacter le service après-vente de la société UMAREX-LASERLINER. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/amu/in

Laserliner

!

1 Inserimento batterie

FR Cet appareil, ses accessoires et piles se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil 1

Umarex GmbH & Co. KG

-Laserliner-

Gut Nierhof 2

59757 Arnsberg, Germany
