INSTRUKCJA OBSŁUGI LaserCube Green Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować, a w przypadku przekazania produktu, wręczyć kolejnemu posiadaczowi.

Stosowanie zgodne z przeznaczeniem

Ten laser liniowy nadaje się do prac wyrównujących na podłodze i na ścianie. Urządzenie można wyrównać za pomocą poziomic pionowych i poziomych, a także wykorzystać jako poziomicę laserową. Specjalne szpilki można wykorzystać do mocowania na delikatnych tynkach, tapetach, drewnie i powierzchniach fornirowanych.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji albo gdy baterie są zbyt słabe, jak również w przypadku uszkodzeń obudowy.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Produkt laserowy dla konsumentów, klasa 2

– Zgodny z normami EN 60825-1:2014/A11:2021 i EN 50689:2021; Do wyświetlania poziomych/pionowych linii przez dorosłych użytkowników.

Laserliner

= Ostrzeżenie: Uwaga promieniowanie laserowe!

LASER 2

= Promieniowanie laserowe klasy 2 zgodnie z normą EN 60825-1:2014/A11:2021

= Ostrzeżenie: Nie patrzeć na wiązkę lasera!

= Długość fali lasera

P_max = Maks. moc wyjściowa lasera

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).
- Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
- W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

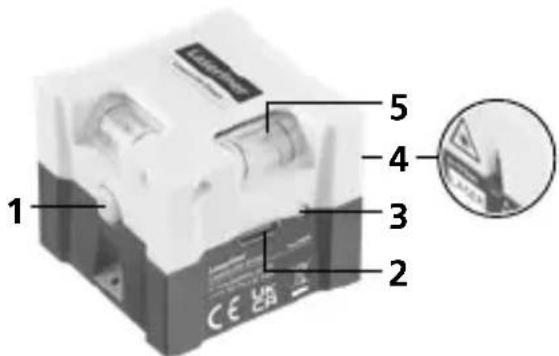

1 2 3 4 5

1 Przełącznik WŁ./WYŁ
2 Port ładowania USB-C
3 Wskaźnik poziomu naładowania baterii
4 Okienko promieni lasera
5 Libelki

1 Obsługa akumulatora litowo-jonowego

- Akumulator należy ładować wyłącznie za pomocą dołączonego kabla USB, przy użyciu dostępnego w handlu standardowego zasilacza USB (5 V / >= 1000 mA). Stosowanie nieprawidłowego zasilacza / ładowarki powoduje utratę gwarancji.

- Zasilacz-tadowarkę wolno używać wyłącznie w zamkniętych pomieszczeniach. Wystawianie go na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.

– Przed użyciem urządzenia należy całkowicie naładować akumulator.

- Podłączyć zasilacz/tadowarkę do sieci i gniazda przyłączeniowego urządzenia pakietu akumulatorów.

- Podczas ładowania urządzenia diody LED świecą na czerwono. Ładowanie jest zakończone, gdy diody LED świecą na zielono.

– Jeżeli stan naładowania akumulatora jest bardzo niski, linia laserowa miga przez 30 sekund, zanim urządzenie się wyłączy.

2 Stosowanie na podłożu

Ustawić urządzenie na podłożu i włączyć.

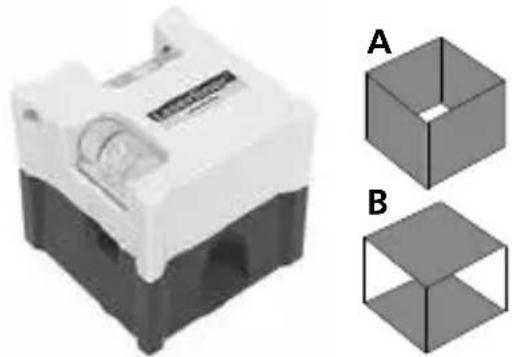

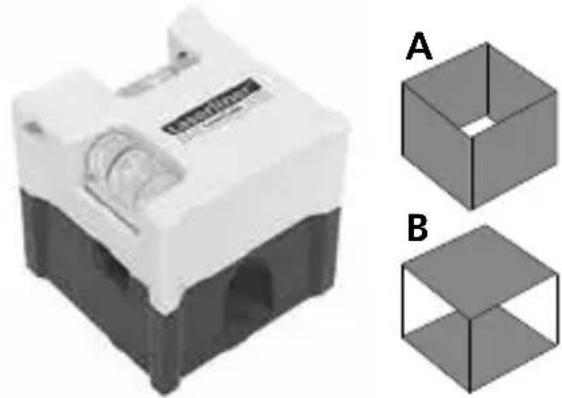

Libelki ustawione są tylko do czterech powierzchni przylegania A (patrz rysunek). W przypadku przyłożenia do powierzchni B urządzenie nie może być używane jako poziomica.

Laserliner

3 Stosowanie na ścianie

W celu niwelowania poziomego i pionowego przyłożyć urządzenie do ściany. Następnie ustawić urządzenie za pomocą libelek.

4 Mocowanie do ściany

1. Przyłożyć przyrząd do ściany.
2. Wsunąć specjalne kołki do przewidzianych do tego otworów.

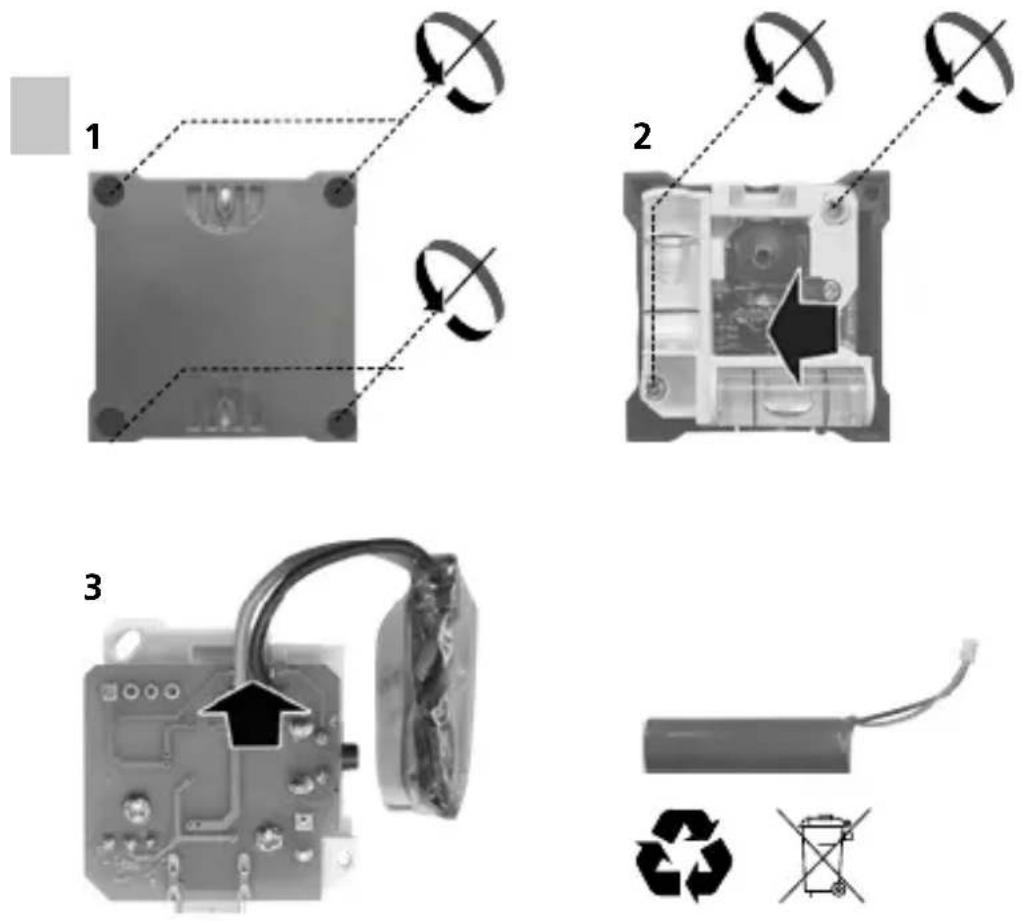

Wyjmowanie akumulatora

Dane techniczne Zmiany zastrzeżone. 25W39

Dokładność ± 1 mm / m
Widoczność (typowo)* 10 m
Długość fali lasera 515 nm
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Porty USB typu C
Pobór mocy	Zespół akumulatorów litowo-jonowych 3,7 V / 0,7 Ah
Czas pracy baterie ok. 7 godzin
Warunki pracy	0°C ... 40°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 70°C, wilgotność powietrza maks. 85% wilgotności względnej
Wymiary (szer. x wys. x gł.)	44 x 37,5 x 44 mm
Masa 54 g (wraz z akumulatorami)

* przy maks. 300 luksów

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców. Urządzenia elektryczne, baterie i opakowania nie należą do odpadów domowych. Konsumenci są prawnie zobowiązani do bezpłatnego zwrotu zużytych baterii i akumulatorów do publicznego punktu zbiórki, punktu sprzedaży lub technicznego działu obsługi klienta. Przed oddaniem urządzenia do utylizacji należy wyjąć akumulator z urządzenia przy użyciu dostępnych na rynku narzędzi, uważając, aby go nie zniszczyć, po czym oddać go do oddzielnej zbiórki. W przypadku jakichkolwiek pytań dotyczących wyjmowania baterii należy skontaktować się z działem serwisu UMAREX-LASERLINER. Należy skontaktować się z gminą w celu uzyskania informacji na temat odpowiednich zakładów utylizacji i przestrzegać odpowiednich instrukcji dotyczących utylizacji i bezpieczeństwa w punktach zbiórki.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://packd.li/ll/aot/in
