Producttype	Roterende laser
Merk en model	Laserliner Cubus G 210 S
Afmetingen (l x h x d)	130 x 160 x 145 mm (met bevestiging voor statief en wand)
Gewicht	1300 g (met bevestiging voor statief en wand)
Voeding	Oplaadbare Li-ion-accu 7,4V / 2,6Ah / 19,24Wh ; opladen via 9V-adapter of USB-C ; autonomie ca. 25 h (rood/groen) ; laadtijd ca. 4 h
Voeding van de afstandsbediening	2 batterijen 1,5V LR03 (AAA)
Zelfnivelleringsbereik	± 4°
Nauwkeurigheid	± 0,15 mm/m
Rotatiesnelheden	0, 30, 330, 600 tpm
Bedrijfsmodi	Rotatie, Scannen (10°/45°/90°/180°), Punt (vaste laser)
Anti-driftsysteem	ADS (Anti-Drift System) : stopt de laser bij externe beweging
Handmatige hellingfunctie	Ja, met activering via auto/slope-knop en gebruik van de hoekplaat
Referentielaser	Ja, voor uitlijning in verticale modus
Ontvangercompatibiliteit	SensoLite 110, 210, 410, SensoMaster M350 (rood) ; SensoLite G 110, G 210, 410, SensoMaster M350 (groen)
Afstandsbediening	Infrarood, bereik tot 30 m
Lasergolflengte	Rood : 635 nm ; Groen : 515 nm
Laserklasse	2 (< 1 mW) volgens EN 60825-1:2014/A11:2021 / EN 50689:2021
Bescherming	IP66 (stof en regen)
Werkomstandigheden	-10 °C tot 50 °C, luchtvochtigheid max. 80% RV, hoogte max. 4000 m
Opslagcondities	-10 °C tot 70 °C, luchtvochtigheid max. 80% RV
Schroefdraad voor statief	5/8" zijkant
Onderhoud en reiniging	Reinig met een licht vochtige doek; geen oplosmiddelen gebruiken; batterij verwijderen bij langdurige opslag; jaarlijkse kalibratie aanbevolen
Veiligheid	Niet in de laserstraal kijken; reflecterende oppervlakken vermijden; niet op ooghoogte gebruiken (1,40-1,90 m); veiligheidsafstanden in acht nemen
Klantenservice	Neem contact op met UMAREX-LASERLINER voor kalibratie, reparaties of reserveonderdelen
Algemene informatie	Volledige handleiding beschikbaar op notice-facile.com ; recycling volgens Europese en Britse richtlijnen

Veelgestelde vragen - Cubus G 210 S Laserliner

Hoe schakel ik de zelfnivellering van de Cubus G 210 S in en gebruik ik deze?

Druk op de AAN/UIT-toets. De LED auto/slope moet uit zijn voor automatische uitlijning. Het apparaat nivelleert zich binnen een bereik van ±4°. Zodra de afstellingsfase is voltooid (ongeveer 30 seconden), gaat de laser permanent branden en draait de prismakop op maximale snelheid.

Wat moet ik doen als de laser knippert en de kop niet draait?

Dit betekent dat het apparaat meer dan 4° schuin staat (zelfnivellering kan dit niet compenseren). Plaats het apparaat op een vlakker oppervlak of verminder de helling. Als het knipperen aanhoudt na nivellering, controleer dan of het ADS-systeem is geactiveerd (zie volgende vraag).

Hoe werkt het anti-driftsysteem (ADS)?

Het ADS wordt automatisch geactiveerd 30 seconden na het inschakelen. De LED tilt knippert elke seconde. Als het apparaat een schok of beweging ondergaat, stopt de laser en knippert snel, de tilt-LED blijft branden. Om het werk te hervatten, drukt u opnieuw op de tilt-toets of schakelt u het apparaat uit en weer in.

Hoe laad ik de Li-ion-accu op?

U kunt de accu in het apparaat opladen met de meegeleverde 9V-voeding, of extern via de USB-C-poort van de accu. Tijdens het opladen knipperen de drie LED's van rechts naar links. Ze worden vast wanneer het opladen is voltooid (ongeveer 4 uur). Het apparaat kan ook op netstroom werken zonder batterij (de centrale LED knippert).

Hoe gebruik ik de handmatige hellingfunctie?

Laat het apparaat eerst zelfnivelleren. Stel de hoekplaat op nul. Druk op de auto/slope-toets om de Sensor Automatic uit te schakelen (de LED gaat branden). Kantel vervolgens het apparaat tot de gewenste hoek. Gebruik de hoekplaat voor grotere hellingen.

Hoe controleer ik de kalibratie van het apparaat?

Plaats het apparaat in het midden tussen twee muren op minstens 5 m afstand. Activeer de zelfnivellering. Markeer een punt A1 op de muur. Draai het apparaat 180° en markeer A2. Verplaats het apparaat dichter bij de muur ter hoogte van A1, draai dan opnieuw 180° en markeer A3. Als de afstand tussen A2 en A3 groter is dan 0,15 mm/m, is kalibratie nodig. Neem contact op met de klantenservice.

Wat is het bereik van de afstandsbediening en hoe gebruik ik deze?

De infrarood afstandsbediening heeft een bereik tot 30 m. Hiermee kunt u de rotatiesnelheid (600/330/30/0 tpm), de scannermodus (10°/45°/90°/180°) selecteren en de laser richten (positietoetsen). Plaats 2 AAA-batterijen met inachtneming van de polariteit.

Hoe reinig en onderhoud ik de Cubus G 210 S?

Reinig alle oppervlakken met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterij bij langdurige opslag. Bewaar het apparaat op een droge en schone plaats. Jaarlijkse kalibratie wordt aanbevolen.

Waar vind ik de volledige handleiding en veiligheidsinstructies?

De gebruikershandleiding is gratis beschikbaar in PDF-formaat op de website notice-facile.com. U vindt er ook aanvullende informatie en de veiligheidsinstructies via de link: https://packd.li/II/ANM/in. Bewaar deze documenten en geef ze door aan elke volgende gebruiker.

Hoe recycle ik dit apparaat?

Gooi het apparaat, de accessoires of de verpakking niet bij het huishoudelijk afval. Breng elektrische apparaten en gebruikte batterijen volgens de Europese en Britse richtlijnen naar een openbaar inzamelpunt, bij een winkelier of naar de technische klantenservice. Gebruik een in de handel verkrijgbaar gereedschap om de batterij te verwijderen en neem bij problemen contact op met de klantenservice.

GEBRUIKSAANWIJZING Cubus G 210 S Laserliner

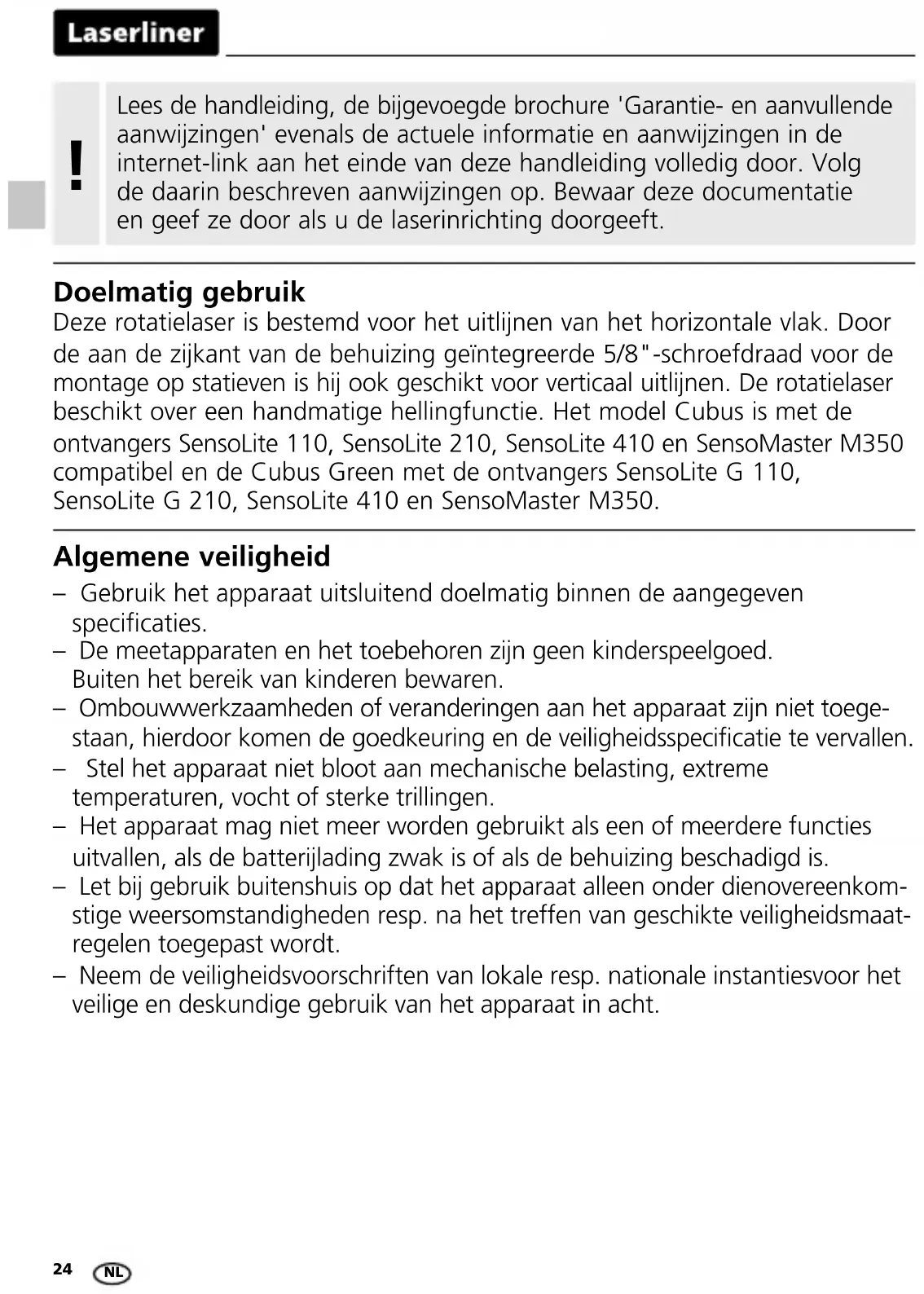

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Deze rotatielaser is bestemd voor het uitlijnen van het horizontale vlak. Door de aan de zijkant van de behuizing geïntegreerde 5/8"-schroefdraad voor de montage op statieven is hij ook geschikt voor verticaal uitlijnen. De rotatielaser beschikt over een handmatige hellingfunctie. Het model Cubus is met de ontvangers SensoLite 110, SensoLite 210, SensoLite 410 en SensoMaster M350 compatibel en de Cubus Green met de ontvangers SensoLite G 110, SensoLite G 210, SensoLite 410 en SensoMaster M350.

Algemene veiligheid

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toege-staan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 | < 1 mW 635 / 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Bijzondere producteigenschappen en functies

SENSOR

AUTOMATIC

De rotatielaser lijnt zich zelfstandig uit. Hij wordt in de vereiste basisstand geplaatst - binnen een werkhoek van ± 4°. De fijne afstelling wordt direct door de automatiek uitgevoerd: drie elektronische meetsensors registreren daarbij de X-, Y- en Z-assen.

ADS

Het Anti-Drift-Systeem (ADS) voorkomt foutieve metingen. Het werkingsprincipe: de laser wordt 30 seconden na het inschakelen van het ADS permanent op een correcte uitlijning gecontroleerd. Wanneer het aparaat door externe inwerking beweegt of de laser zijn hoogtereferentie verliest, blijft de laser staan. Bovendien knippert de laser en brandt de tilt-LED permanent. Druk opnieuw op de tilt-toets of schakel het apparaat uit en weer in om door te kunnen werken.

Na het inschakelen is het ADS niet actief. Om het ingerichte toestel te beschermen tegen positiewijzigingen door externe inwerking. De ADS-functie wordt weergegeven door een knipperende tilt-LED, zie afbeelding beneden.

Het ADS schakelt de bewaking pas 30 sec. na de volledige nivellering van de laser scherp (inrichtfase). Tijdens de inrichtfase knippert de tilt-LED iedere seconde en als ADS actief is, knippert de LED snel.

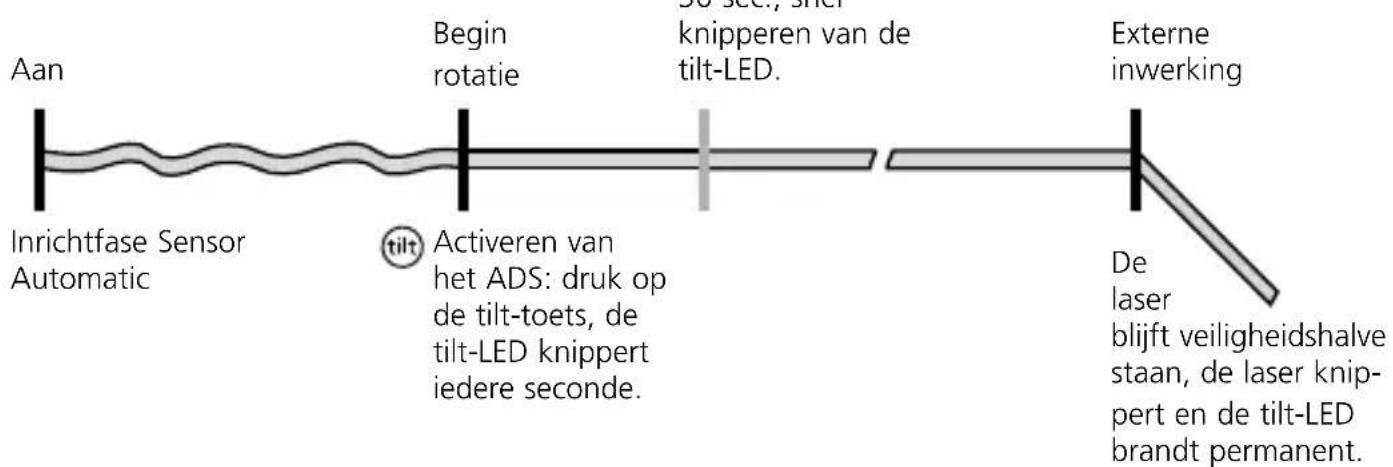

Werking ADS

Transport LOCK: Het apparaat wordt tijdens het transport beschermd met een speciale motorrem.

Bescherming tegen stof en water - deze meetapparaten zijn uitstekend beschermd tegen stof en regen.

Gebruik netadapter / lithium-ionen-accu

- De accu kan in het apparaat met de bijgeleverde 9V-netadapter of extern met een standaard USB-C-netadapter via de in de accu geïntegreerde USB-C-bus worden opgeladen.

- De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.

- Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op.

- Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.

- Terwijl de accu in ingebouwde toestand wordt geladen, brandt de ledbedrijfs-indicator rood. Het laadproces is afgesloten, zodra de led groen brandt.

- Terwijl het apparaat wordt geladen, knipperen de leds van rechts naar links stijgend. Het laadproces is afgesloten als de drie leds ononderbroken branden.

- Bij een erg lage acculaadtoestand knippert eerst de middelste ledbedrijfs-indicator en dan de drie ledindicatoren tegelijk, voordat het apparaat uitschakelt.

- Bedrijf zonder batterij: het apparaat kan zonder accu worden gebruikt als het via de laadbus en de meegeleverde netadapter met het stroomnet wordt verbonden. In dit geval knippert de middelste ledbedrijfsindicator.

a Uitlaat referentielaser
b Prismakop / uitlaat laserstraal
c Bedieningsveld
d Aansluitbus voor netadapter/laadtoestel
e 5/8" schroefdraad
f Accuvak

3 4 Laserliner 2 1 auto slope 5 6 tilt 7 CUBUS

1 auto/slope-functie
2 LED auto/slope-functie: LED uit: automatische uitlijning LED aan: handmatige uitlijning
3 AAN-/UIT-toets
4 Bedrijfsindicator (LowBat: led knippert)
5 LED tilt-functie
6 Tilt-functie
7 Ontvangstveld infraroodsignaal

Plaatsen van de batterijen in de afstands-bediening

Open het batterijvakje en plaats de batterijen (2 x 1,5V LR03 (AAA)) overeenkomstig de installatie symbolen. Let op de correcte polariteit

8 Uitlaat infraroodsignaal
9 Bedrijfsindicator
10 Rotatiesnelheid kiezen 600 / 330 / 30 / 0 o/min
11 Scanmodus 10^ / 45^ / 90^ / 180^
12 Positioneringstoets (rechtsom draaien)
13 Positioneringstoets (linksom draaien)

Ruimterasters: Deze tonen de laserniveaus en -functies.

auto: automatische uitlijning / man: handmatige uitlijning

auto auto man

Horizontaal nivelleren

Verticaal nivelleren

Schuin vlak 90° hoeken 90° referentie-

functie

Horizontaal nivelleren en verticaal nivelleren

• Horizontaal: plaats het apparaat op een zo vlak mogelijke ondergrond of bevestig het op een statief.
• Verticaal: Plaats het apparaat met de gemonteerde statief- en wandhouder op de zijkant.
  Het bedieningsveld wijst naar boven. Met de statief- en wandhouder kan het apparaat verticaal op een statief worden gemonteerd.
• Druk de AAN-/UIT-toets in.

auto auto

①

(

! LED auto/slope-functie uit: automatische uitlijning

- Het toestel nivelleert automatisch binnen een bereik van ± 4^ . In de inrichtfase knippert de laser en de prismakop staat stil. Wanneer de nivellering voltooid is, brandt de laser permanent en draait met max. toerental. Zie hiervoor ook het punt over „Sensor-Automatic“ en „ASD-tilt“.

! Als het apparaat te schuin geplaatst is (buiten de 4 -tolerantie), staat de prismakop stil en knipperen de laser en de led 'auto/slope'. U moet het toestel dan op een vlakke ondergrond plaatsen.

Neigingsfunctie

Grotere neigingen kunnen met de optionele hoekplaat, worden aangelegd.

TIP: laat het apparaat eerst zelfstandig uitlijnen en zet de hoekplaat op nul. Schakel vervolgens de Sensor-Automatic uit met de auto/slope-toets. Neig het toestel vervolgens in de gewenste hoek.

! LED auto/slope-functie aan: handmatige uitlijninga

Lasermodi

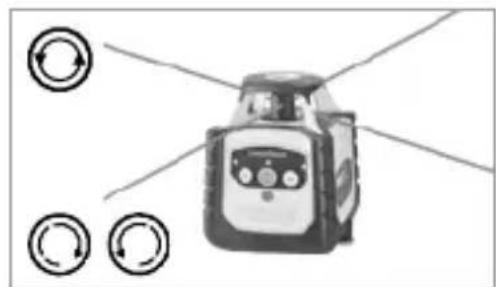

Rotatie-Modus

Met behulp van de rotatietoets worden de toerentallen ingesteld: 0, 30, 330, 600 o/min

Druk - om naar de puntmodus over te schakelen - steeds weer op de rotatietoets totdat de laser niet meer roteert. Met behulp van de positionerings- toetsen kan de laser naar de gewenste positie worden gedraaid.

Met de scantoets kunt u een lichtintensief segment in 4 verschillende breedten activeren en instellen. Positioneer het segment met behulp van de richtingtoetsen.

Werken met de optionele laserontvanger: Stel de rotatielaser in op het maximale toerental en schakel de laserontvanger in. Zie hiervoor ook de handleiding van de dienovereenkomstige laserontvanger.

Werken met de referentielaser

Het apparaat beschikt over een referentielaser. In verticaal gebruik is de referentielaser bedoeld voor de uitlijning van het apparaat. Stel daarvoor de referentielaser parallel aan de wand af. Het verticale laserniveau is dan haaks op de wand uitgelijnd, zie afbeelding.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de accu voordat u het toestel gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel elk jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de service-afdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dieno-vereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder:

Cubus: https://packd.li/II/ANM/in

Technische gegevens (technische veranderingen voorbehouden. 24W43)
Zelfnivelleringsbereik ± 4°
Nauwkeurigheid ± 0,15 mm / m
Nivellering	horizontaal / verticaal automatisch met elektronische libellen en servomotoren
Instelsnelheid ca. 30 sec over de hele werkhoek
Rotatietoerental 0, 30, 330, 600 o/min
Lasergolflengte Referentiestraal rood / groen	635 nm / 515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Stroomvoorziening Li-ion accupak 7,4V / 2,6Ah / 19,24Wh
Bedrijfsduur rood / groen ca. 25 h
Laadtijd ca. 4 h
Werkomstandigheden	-10°C ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheid max. 80% rH
Beschermingsklasse IP 66
Afmetingen (B x H x D)	130 x 160 x 145 mm (met statief- en wandhouder)
Gewicht 1300 g (met statief- en wandhouder)
Afstandsbediening
Stroomvoorziening 2 x 1,5V LR03 (AAA)
Reikwijdte afstandsbediening max. 30 m (infrarood)
Gewicht 70 g (incl. batterijen)

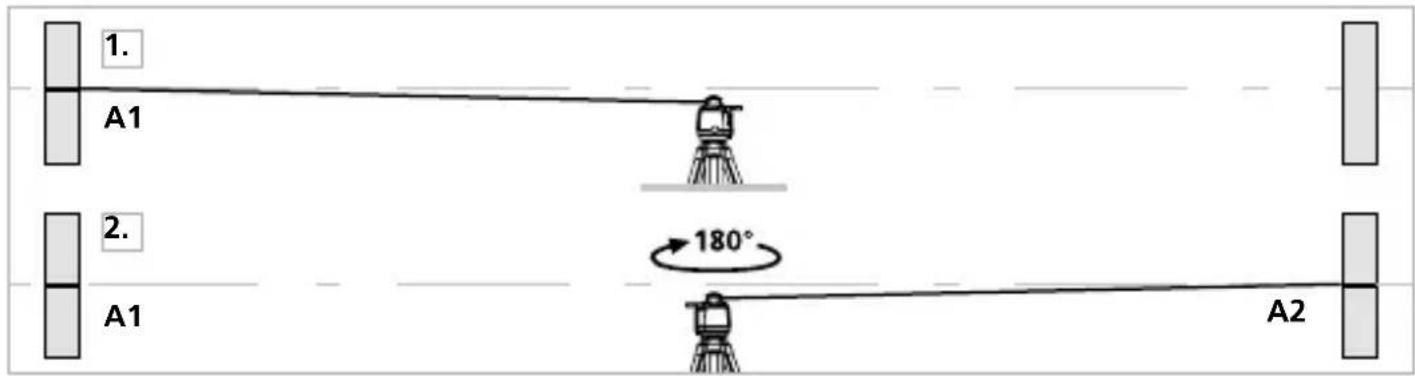

Kalibratie controle voorbereiden

U kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van mekaar verwijderd zijn.

Schakel het toestel aan. Voor een optimale controle een statief gebruiken.

BELANGRIJK: de Sensor-Automatic moet actief zijn (auto/slope-LED is uit).

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 heeft u nu een horizontale referentie.

1. A1 2. A1 180° A2

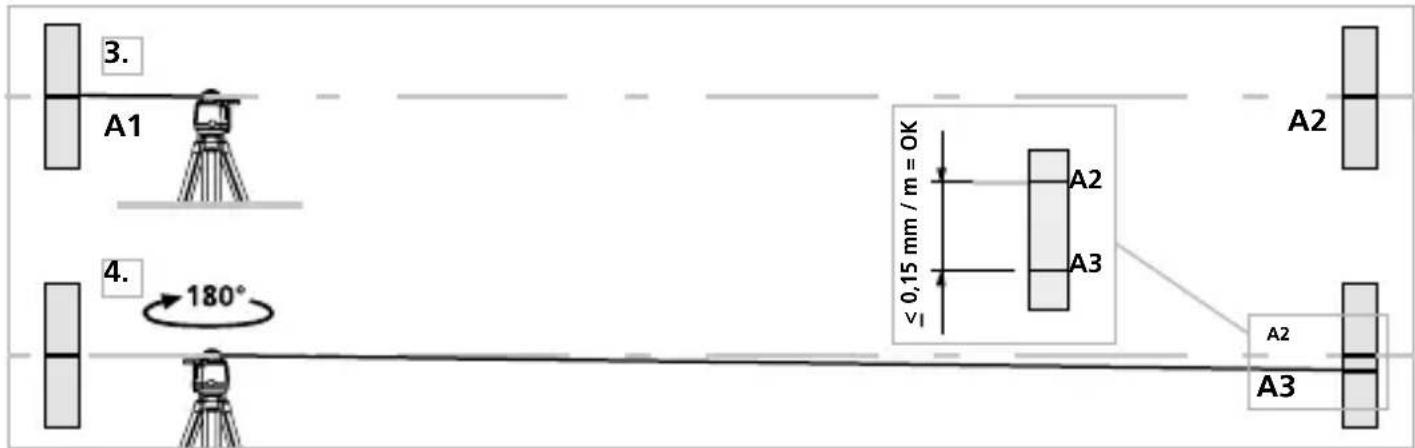

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1. Richt het toestel uit op de X-as.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid zitten.
3. Herhaal punt 3 en 4 voor de Y- en Z-as voor volledige controle.

Wanneer bij de X- of Z-as het verschil tussen punt A2 en A3 groter is dan aangegeven als tolerantie nl. 0,15 mm / m, is een afstelling nodig. Neem hiervoor contact op met uw vakhandelaar.

!
