NÁVOD K OBSLUZE AutoLineLaser 3D Plus Laserliner

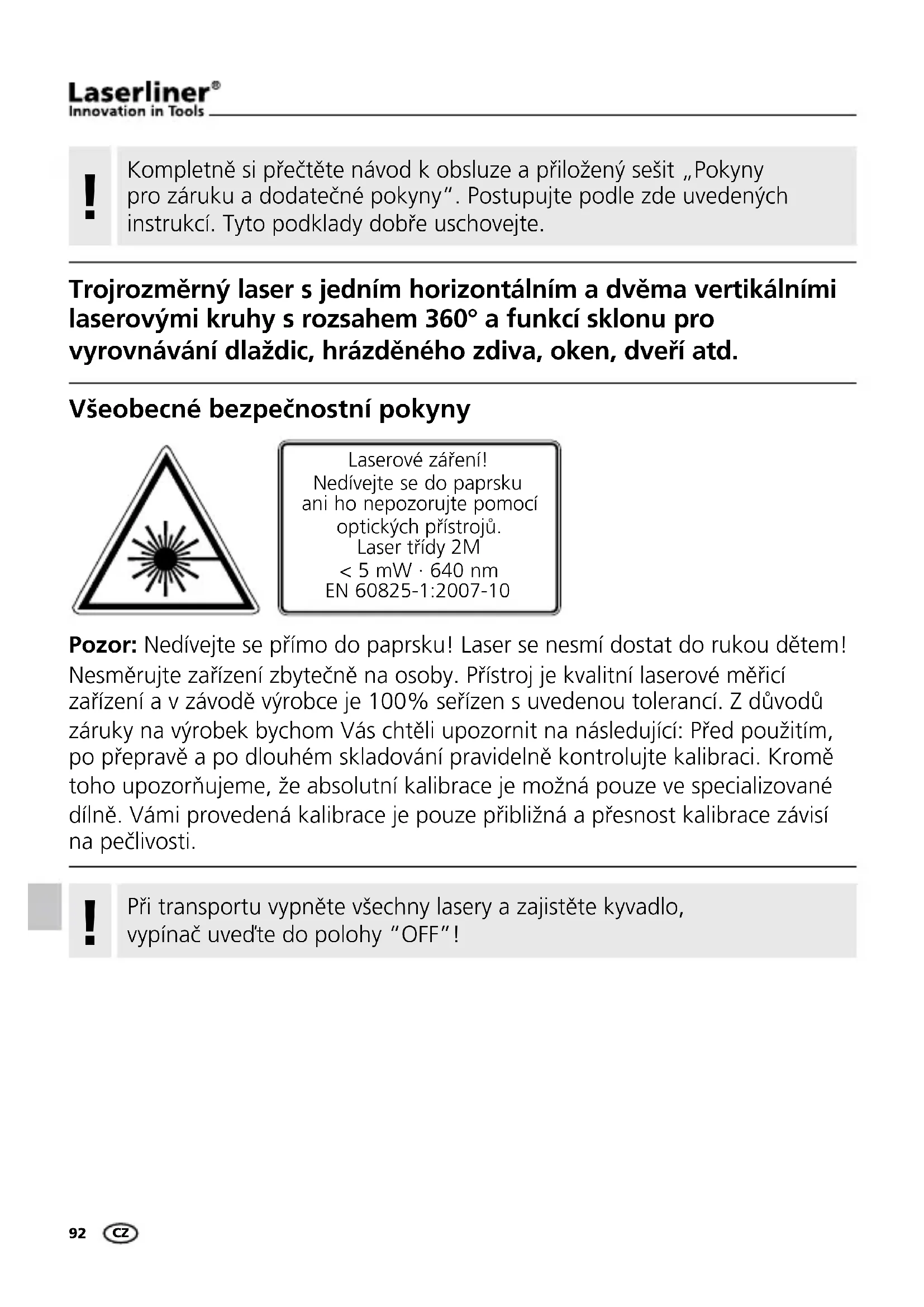

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

Trojrozměrný laser s jedním horizontálním a dvěma vertikálními laserovými kruhy s rozsahem 360° a funkcí sklonu pro vyrovnávání dlaždic, hrázděného zdiva, oken, dveří atd.

Všeobecné bezpečnostní pokyny

Laserové záření! Nedívejte se do paprsku ani ho nepozorujte pomocí optických přístrojů. Laser třídy 2M < 5 mW · 640 nm EN 60825-1:2007-10

Pozor: Nedívejte se přímo do paprsku! Laser se nesmí dostat do rukou dětem! Nesměrujte zařízení zbytečně na osoby. Přístroj je kvalitní laserové měřicí zařízení a v závodě výrobce je 100% seřízen s uvedenou tolerancí. Z důvodů záruky na výrobek bychom Vás chtěli upozornit na následující: Před použitím, po přepravě a po dlouhém skladování pravidelně kontrolujte kalibraci. Kromě toho upozorňujeme, že absolutní kalibrace je možná pouze ve specializované dílně. Vámi provedená kalibrace je pouze přibližná a přesnost kalibrace závisí na pečlivosti.

!

Při transportu vypněte všechny lasery a zajistěte kyvadlo, vypínač uved'te do polohy "OFF"!

1 Vkládání baterií

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie (4 x typ AA). Dbejte přitom na správnou polaritu.

1 Okno pro výstup laserového paprsku
2 Bateriový kryt (spodní strana)
3 Vypínač s funkcí ZAP/VYP; Transportní pojistka; Režim sklonu

4 Závit stativu 5/8" (spodní strana)

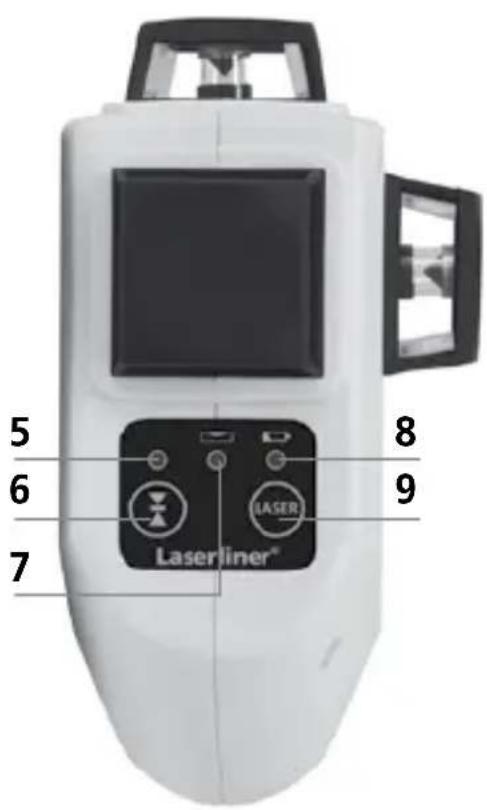

5 Dioda režimu ručního přijímače
6 Zapnutí / vypnutí režimu ručního přijímače

5 6 7 8 9 Laserliner®

7 Dioda režim sklonu LED svítí: režim zapnutý LED nesvítí: režim vypnutý
8 Nabití baterie
9 Volicí tlačítko pro volbu laserových linií

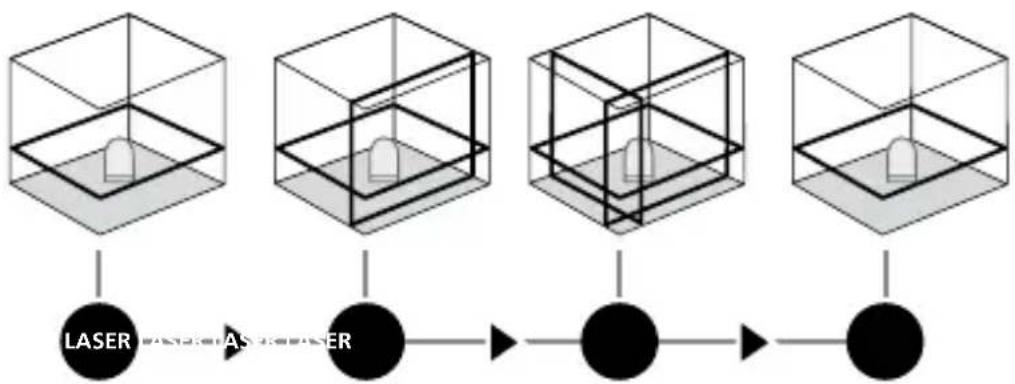

2 Horizontální a vertikální nivelace

Uvolněte transportní pojistku, vypínač nastavte na "ON". Zobrazí se horizontální laserový paprsek. Volicím tlačítkem je možné napojit jednotlivé linie laseru.

!

Pro horizontální a vertikální nivelaci musí být uvolněná transportní pojistka. Jakmile se přístroj nachází mimo rozsah automatické nivelace 3°, blikají laserové linie a zazní signál. Umístěte přístroj tak, aby se nacházel uvnitř rozsahu nivelace.

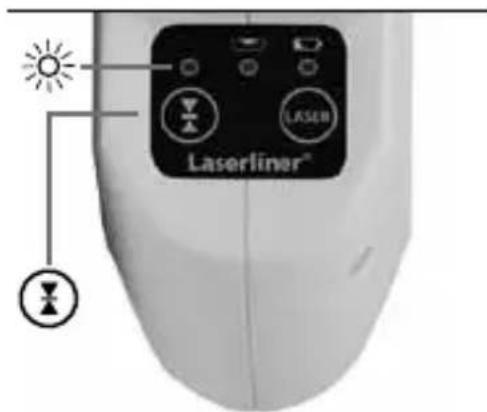

3 Režim ručního přijímače Doplňková výbava: Práce s laserovým přijímačem RX

K nivelaci na velké vzdálenosti nebo při již neviditelných laserových liniích použijte laserový přijímač RX (doplňková výbava). Pro práci s laserovým přijímačem přepněte liniový laser do režimu ručního přijímače pomocí stisknutí tlačítka 6 (zapnutí / vypnutí režimu ručního přijímače). Laserové linie nyní pulzují s vysokou frekvencí a jsou tmavší. Díky tomuto pulzování nyní laserový přijímač rozpozná laserové linie.

Laserliner®

!

Dodržujte návod k obsluze laserového přijímače pro čárový laser.

!

Z důvodů speciální optiky pro vytváření nepřerušované linie laseru v rozsahu 360° mohou být v jednotlivých oblastech linie rozdíly v jasu, které jsou technicky podmíněné. Toto může mít za následek různé dosahy v režimu ručního přijímače.

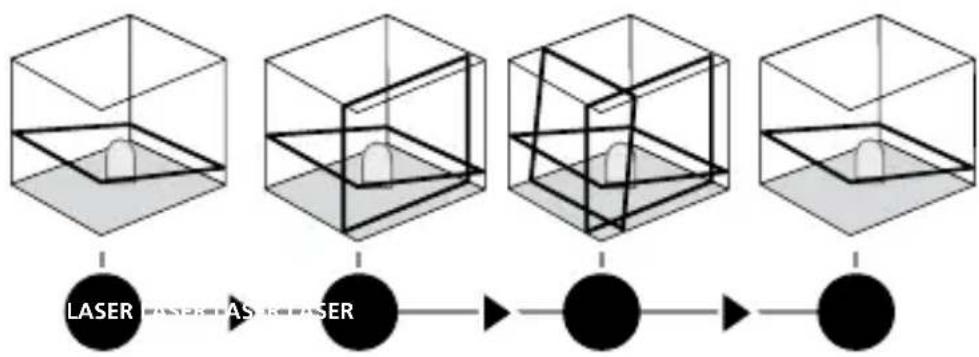

4 Režim sklonu

Neuvolňujte transportní pojistku, posuňte posuvný spínač /vypínač do prostřední polohy a volicím tlačítkem zvolte lasery. Nyní je možné osazovat šikmé roviny resp. plochy se sklonem.

V tomto režimu se laserové linie již automaticky nevyrovnávají. Signalizuje to blikání laserových linií. Navíc nepřerušovaně červeně svítí LED (7).

Technické parametry

Rozsah samočinné nivelace ± 2,5°
Přesnost ± 0,2 mm / m
Pracovní dosah (závisí na jasu v prostoru) 20 m
Pracovní rozsah s ručním přijímačem (závislé na technicky podmíněném rozdílu v jasu)	50 m
Vlnová délka laserového paprsku 640 nm
Třída laseru / Výstupní výkon čárového laseru 2M / <	5 mW
Napájení	4 x 1,5V alkalické baterie (typ AA, LR6)
Provozní doba se 3 laserovými rovinami se 2 laserovými rovinami s 1 laserovou rovinou	cca 6 hod.cca 10 hod.cca 25 hod.
Provozní teplota 0°C ... +50°C
Skladovací teplota -10°C ... +70°C
Rozměry (Š x V x H) 85 x 130 x 160 mm
Hmotnost (včetně baterie) 820 g

Technické změny vyhrazeny. 04.2014

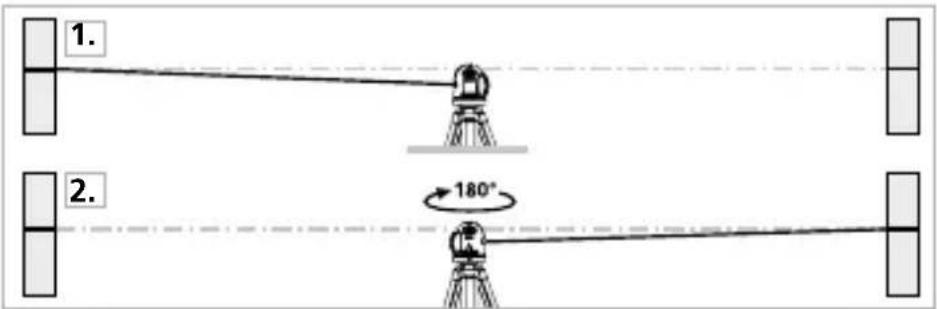

Příprava kontroly kalibrace

Kalibraci si můžete zkontrolovat. Umístěte přístroj doprostřed mezi 2 stěny, které jsou od sebe vzdálené alespoň 5 m. Zapněte přístroj, k tomu uvolněte transportní pojistku (laserový kříž je zapnutý). Pro optimální ověření použijte stativ.

1. Označte si na stěně bod A1.
2. Otočte přístroj o 180° a vyznačte si bod A2. Mezi body A1 a A2 máte nyní horizontální referenci.

1. 2. 180°

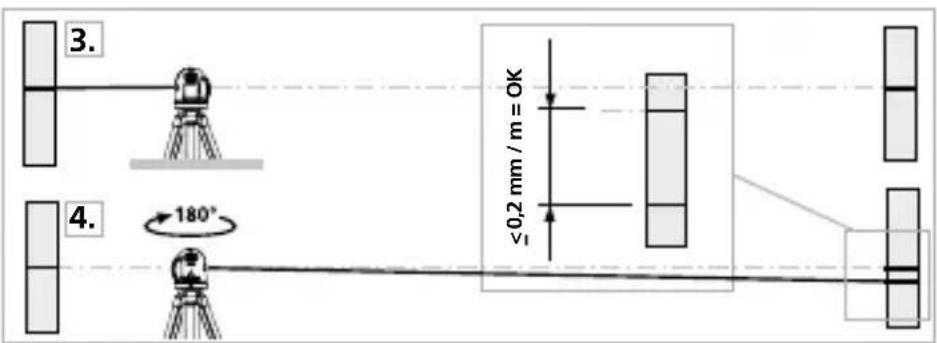

Kontrola kalibrace

1. Umístěte přístroj co nejblíže ke stěně na výšku označeného bodu A1.
2. Otočte přístroj o 180° a vyznačte si bod A3. Rozdíl mezi A2 a A3 je tolerance.

Pokud jsou body A2 a A3 od sebe vzdáleny více než 0,2 mm / m, je nutné provést kalibraci. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Kontrola vertikální linie

Umístěte přístroj cca 5 m od stěny. Na stěnu připevněte olovnici se šňůrou dlouhou 2,5 m, olovnice by se přitom měla volně kývat. Zapněte přístroj a nasměrujte vertikální laser na šňůru olovnice. Přesnost je v toleranci, jestliže odchylka mezi linií laseru a šňůrou olovnice není větší než ± 1,5 mm.

Kontrola horizontální linie

Umístěte přístroj cca 5 m od stěny a zapněte laserový kříž. Označte si na stěně bod B. Natočte laserový kříž cca 2,5 m doprava a označte bod C. Zkontrolujte, jestli vodorovná čára od bodu C leží ± 3 mm ve stejné výšce s bodem B. Postup opakujte natočením doleva.

3 mm = OK B 2,5 m C

Před použitím, po přepravě a po dlouhém skladování pravidelně kontrolujte kalibraci.

Záruka, ošetřování výrobku a jeho likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info
