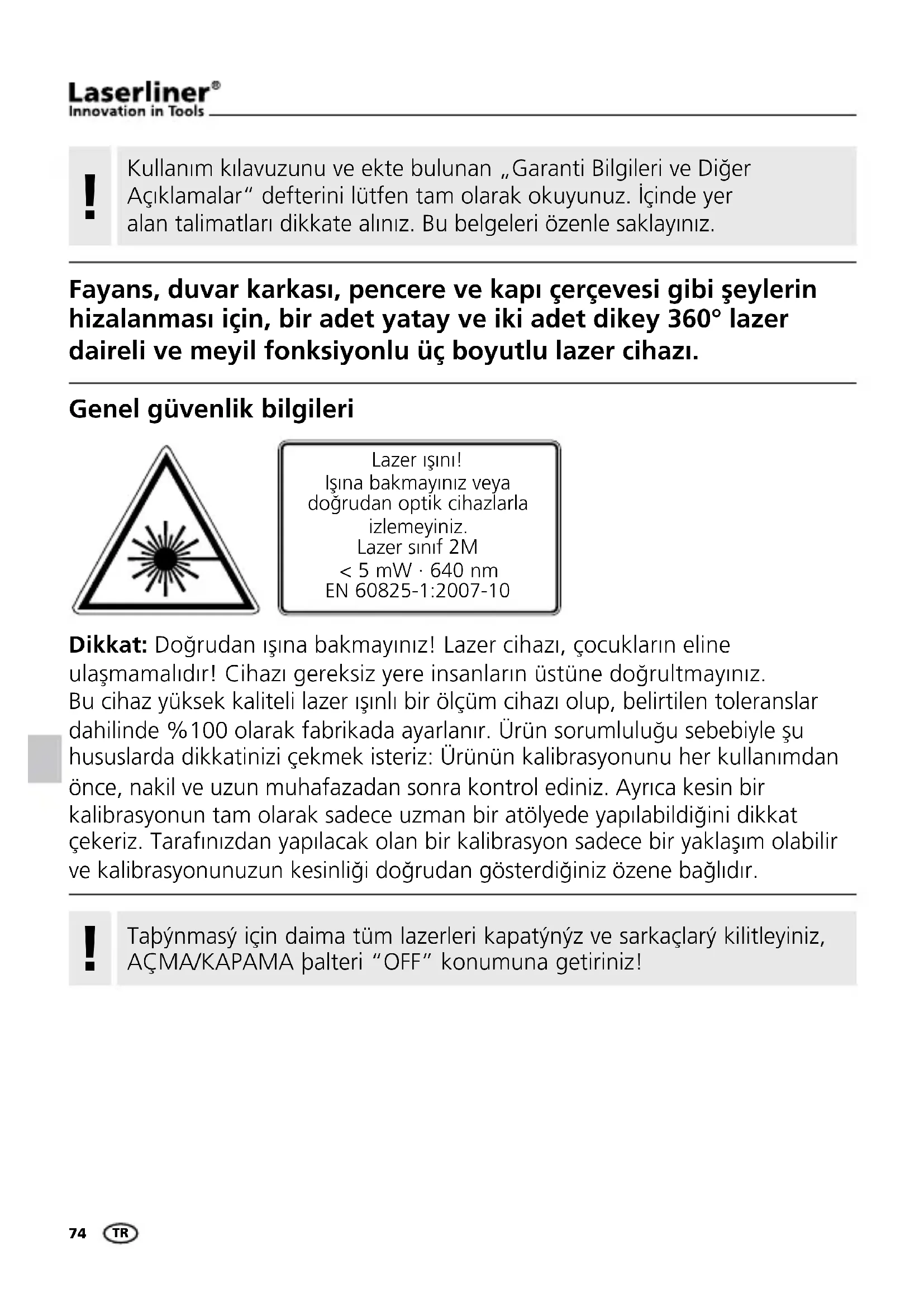

KULLANIM KILAVUZU AutoLineLaser 3D Plus Laserliner
Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.
Fayans, duvar karkası, pencere ve kapı çerçevesi gibi şeylerin hizalanması için, bir adet yatay ve iki adet dikey 360° lazer daireli ve meyil fonksiyonlu üç boyutlu lazer cihazı.
Genel güvenlik bilgileri

Lazer ışını! Işına bakmayınız veya doğrudan optik cihazlarla izlemeyiniz. Lazer sınıf 2M < 5 mW · 640 nm EN 60825-1:2007-10
Dikkat: Doğrudan ışına bakmayınız! Lazer cihazı, çocukların eline ulaşmamalıdır! Cihazı gereksiz yere insanların üstüne doğrultmayınız. Bu cihaz yüksek kaliteli lazer ışınılı bir ölçüm cihazı olup, belirtilen toleranslar dahilinde %100 olarak fabrikada ayarlanır. Ürün sorumluluğu sebebiyle şu hususlarda dikkatinizi çekmek isteriz: Ürünün kalibrasyonunu her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz. Ayrıca kesin bir kalibrasyonun tam olarak sadece uzman bir atölyede yapılabildiğini dikkat çekeriz. Tarafınızdan yapılacak olan bir kalibrasyon sadece bir yaklaşım olabilir ve kalibrasyonunuzun kesinliği doğrudan gösterdiginiz özene bağlıdır.
!
Tapýnmasý için daima tüm lazerleri kapatýnýz ve sarkaçlarý kilitleyiniz, AÇMA/KAPAMA palteri “OFF” konumuna getiriniz!

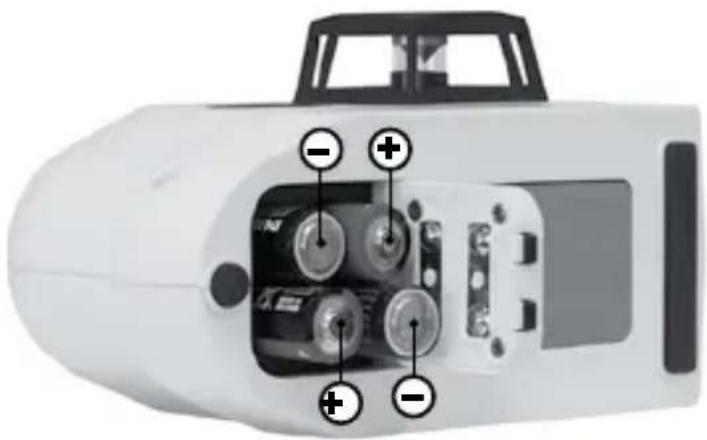

1 Pilleri yerleştiriniz
Pil yuvasını açınız ve pilleri (4 x AA tipi) gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

1 Lazer işını çıkış boşluğu
2 Batarya / Pil yeri (alt tarafı)
3 AÇMA/KAPAMA düğmesi – taşıma emniyeti; Meyil modu
4 Statif vida dişi 5/8" (alt tarafı)

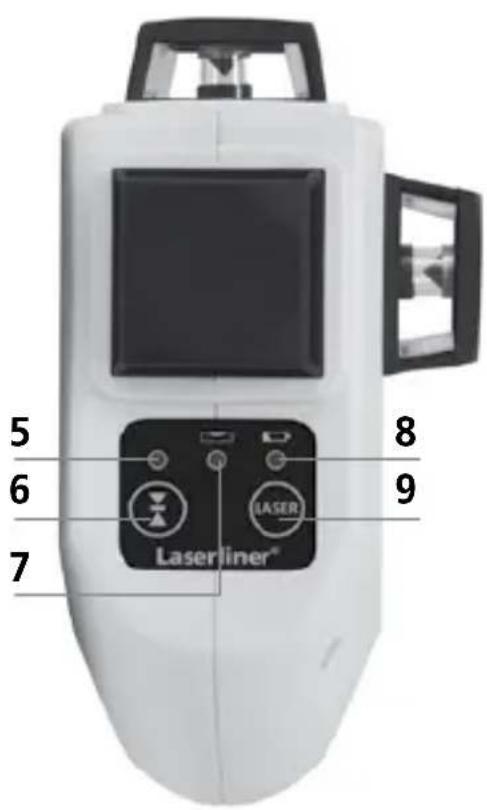

5 LED el alicisi modu
6 El alicısı modu açık / kapalı
LED açık: Mod açık
LED kapalı: Mod
kapalı
8 Batarya şarji
9 Lazer çizgileri için seçme şalteri
2 Yatay ve düşey düzecleme
Taşıma emniyetini çözünüz, AÇMA/KAPAMA şalterini “ON” konumuna getiriniz. Yatay lazer çizgisi belirir. Seçme düğmesi ile lazer çizgileri tek tek dahil edilerek devreye alınabilir.
!
Yatay ve düşey düzecleme için taşıma emniyetinin çözülmüş olması gerekmektedir. Cihaz otomatik düzecleme aralığı olan 2,5°'nin dışında bulunduğu zaman, lazer çizgileri yanıp sönmeye başlarlar ve bir sinyal sesi duyulur. Cihazı düzecleme aralığı içinde bulunacak şekilde konumlandırınız.

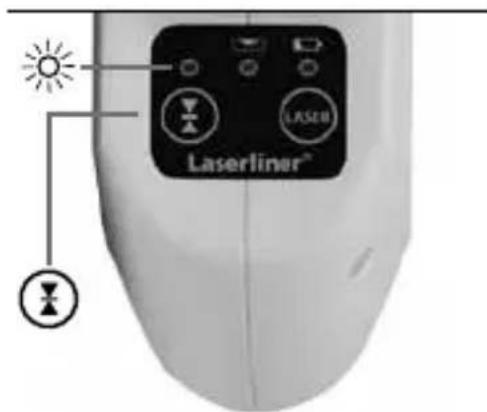

3 El alicısı modu Opsiyonal: Lazer alicısı RX ile çalışma
Uzak mesafede veya lazer ışınları görülmediği durumlarda tesviye yapmak için lazer alıcısı RX'i kullanın (opsiyonal). Lazer alıcısı ile çalışmak için çizgi lazerini tuş 6'ya (El alıcısı modu açık / kapalı) basarak el alıcısı moduna getirin. Şimdi -lazer çizgileri yüksek bir frekans ile çarpiyorlar ve lazer çizgileri- koyulaşıyorlar. Lazer alıcısı bu çarpma sayesinde lazer çizgilerini algılayabiliyor.
Çizgi lazerleri için olan lazer alıcısının kullanım kılavuzunu dikkate alınız.
!
Kesintisiz bir 360° lazer çizgisi oluşturmaya yarayan özel optik, teknik nedenlere bağlı olarak çizginin çeşitli alanlarında parlaklık farklılıklarına neden olabilir. Bu durum el alıcısı modunda farklı algılama alanlarına neden olabilir.
4 Meyil modu
Taşıma emniyeti tertibatını çözmeyin, AÇ/KAPA şalterini orta konuma sürün ve lazerleri seçme tuşu ile seçin. Şimdi eğimli düzlemler ve de eğimler ayarlanabilir. Bu modda lazer çizgileri artık otomatik olarak hizalanmamaktadır. Bu durum lazer çizgilerinin yanıp sönmesi ile bildirilir. Ayrıca LED (7) daimi olarak kırmızı yanar.
Teknik özellikler
| Otomatik düzenleme aralığı ± 2,5^ | |
| Hassasiyet ± 0,2 mm / m | |
| Çalışma mesafesi (ortam aydınlığına bağlı) 20 m | |
| El alıcısı çalışma alanı (teknik nedenleretabi parlaklık farklılıklarına bağlı olarak) | 50 m |
| Lazer dalga boyu 640 nm | |
| Lazer sınıfı / Çizgi Lazeri çıkış gücü 2M / < 5 mW | |
| Güç beslemesi | 4 x 1,5V alkali piller(Tip AA, LR6) |
| Kullanım süresi3 lazer düzlemli2 lazer düzlemli1 lazer düzlemli | yak. 6 saatyak. 10 saatyak. 25 saat |
| Çalışma ısısı 0°C ... +50°C | |
| Depolama ısısı -10°C ... +70°C | |
| Ebatlar (G x Y x D) 85 x 130 x 160 mm | |
| Ağırlığı (piller dahil) 820 g |
Teknik değişiklik yapma hakkı saklıdır. 04.2014

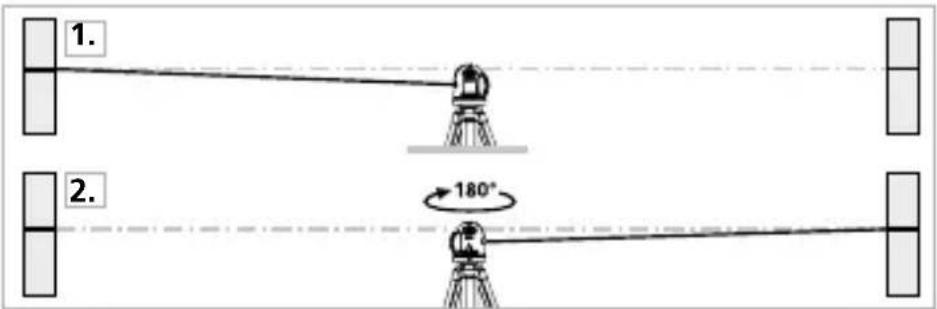

Kalibrasyon kontrolünün hazırlanması
Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafesinde bulunan iki duvarın arasında kurunuz. Cihazı çalıştırınız, bunun için taşıma emniyetlerini çözünüz (lazer artısı açık). En iyi kontrol sonuçlarını alabilmek için, lütfen bir sehpa kullanınız.
- Duvarda A1 noktasını işaretleyiniz.
- Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz. Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.


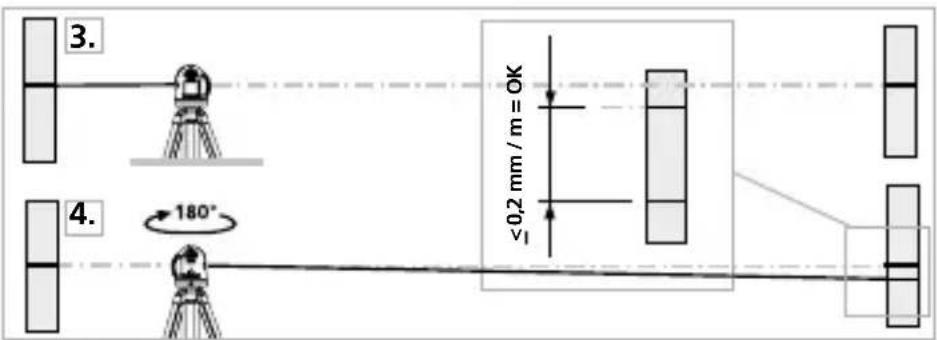

- Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz.
- Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3 noktaları arasındaki mesafe, cihazın hassasiyet değeridir.

A2 ve A3 noktaları birbirlerine 0,2 mm / m'den daha büyük bir uzaklıkta bulunuyorlarsa, kalibrasyon yapılması gerekir. Bu durumda yetkili satıcınızla ya da UMAREX-LASERLINER'in müşteri servisi departmanıyla irtibata geçiniz.
Düşey çizginin kontrolü
Cihazı bir duvara yaklaşık 5 m mesafede kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan çekül bağlayınız. Çekül boşta sarkabilmelidir. Cihazı çalıştırıp düşey lazer çizgisini çekül ipine doğrultunuz. Lazer çizgisi ile çekül ipi arasındaki sapma ± 1,5 mm'den fazla olmadığı takdirde, hassasiyet tolerans dahilinde olur.
Yatay çizginin kontrolü
Cihazı bir duvara yaklaşık 5 m mesafede kurup lazer artısını çalıştırınız. Duvarda B noktasını işaretleyiniz. Lazer artısını yakl. 2,5 sağa kaydırıp, C noktasını işaretleyiniz. C noktasındaki yatay çizginin B noktasıyla ± 3 mm'lik bir aralıkta aynı hizada bulunup bulunmadığın kontrol ediniz. Aynı işlemi bu sefer sola kaydırarak tekrar ediniz.
Ürünün kalibrasyonunu her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz.
Garanti, Ürün Bakımı ve Bertaraf Hükümleri
Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.
Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.
Diğer emniyet uyarıları ve ek direktifler için:
www.laserliner.com/info
