INSTRUKCJA OBSŁUGI AutoLineLaser 3D Plus Laserliner

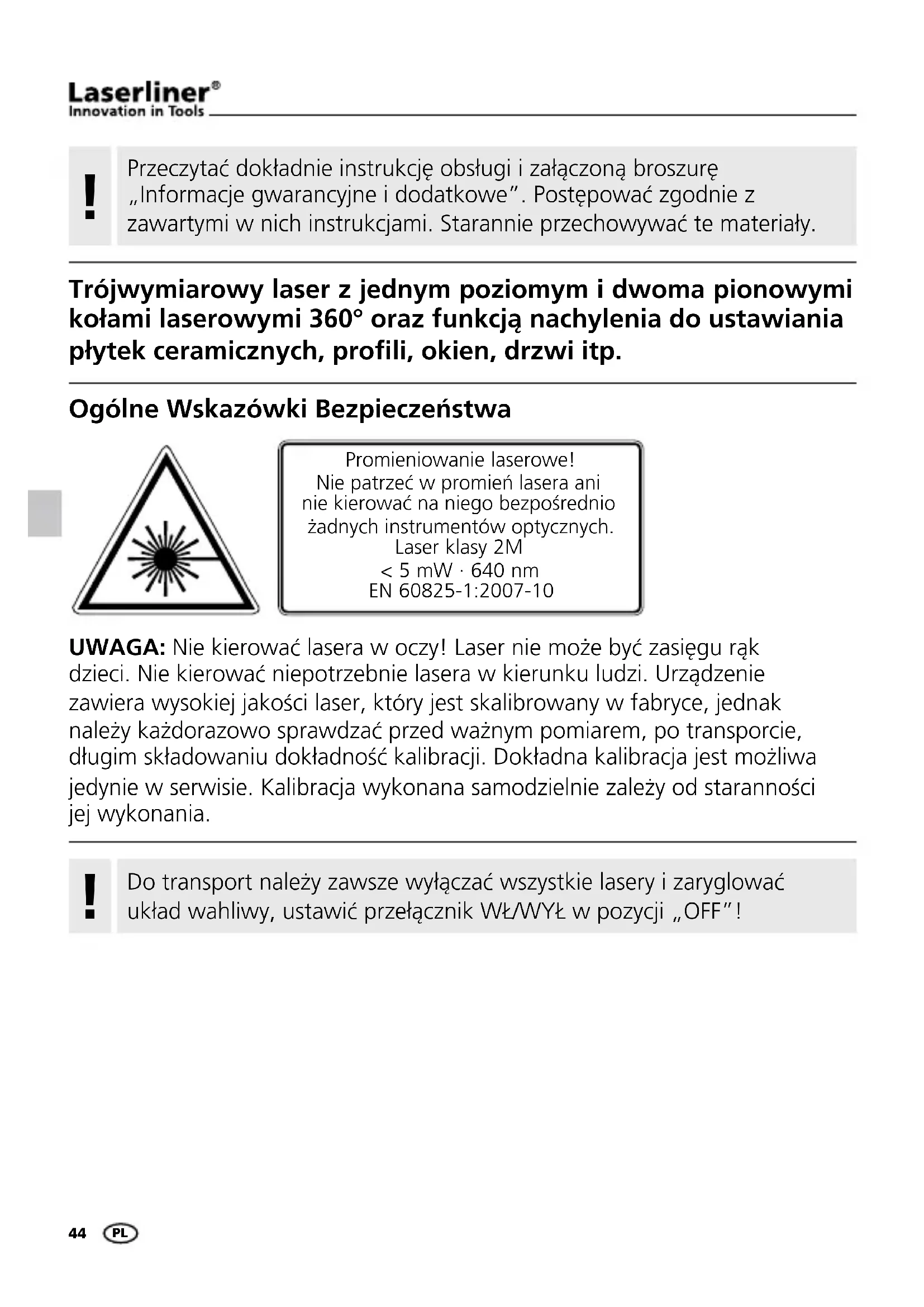

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.
Trójwymiarowy laser z jednym poziomym i dwoma pionowymi kołami laserowymi 360° oraz funkcją nachylenia do ustawiania płytek ceramicznych, profili, okien, drzwi itp.
Ogólne Wskazówki Bezpieczeństwa

Promieniowanie laserowe! Nie patrzeć w promień lasera ani nie kierować na niego bezpośrednio żadnych instrumentów optycznych.
Laser klasy 2M < 5 mW · 640 nm EN 60825-1:2007-10
UWAGA: Nie kierować lasera w oczy! Laser nie może być zasięgu rąk dzieci. Nie kierować niepotrzebnie lasera w kierunku ludzi. Urządzenie zawiera wysokiej jakości laser, który jest skalibrowany w fabryce, jednak należy każdorazowo sprawdzać przed ważnym pomiarem, po transporcie, długim składowaniu dokładność kalibracji. Dokładna kalibracja jest możliwa jedynie w serwisie. Kalibracja wykonana samodzielnie zależy od staranności jej wykonania.
!
Do transport należy zawsze wyłączać wszystkie lasery i zaryglować układ wahliwy, ustawić przełącznik WŁ/WYŁ w pozycji „OFF“!

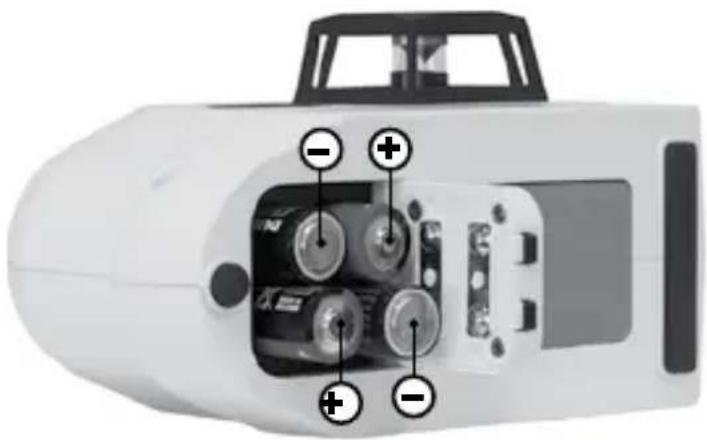

1 Zakładanie baterii
Otworzyć komorę baterii i włożyć baterie (4 x typ AA) zgodnie z symbolami in-stalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

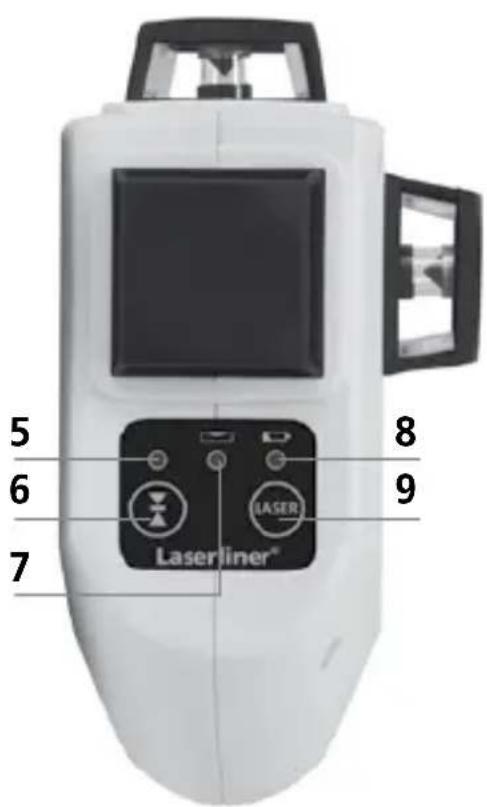

1 Okienko promieni lasera
2 Komora baterii (tył)
3 Przełącznik wł. / wył.; zabezpieczenie do transportu; Tryb nachylenia
4 Gwint statywu 5/8" (tył)
5 Dioda trybu odbiornika ręcznego
6 Tryb odbiornika ręcznego wł. / wył.
7 Dioda trybu nachylenia
Dioda LED świeci: tryb włączony
8 Poziom naładowania baterii
9 Selektor linii laserowych
2 Niwelowanie poziome i pionowe
Zwolnić zabezpieczenie transportowe i ustawić wyłącznik w pozycji „ON”. Pojawia się pozioma linia laserowa. Przyciskiem wyboru można pojedynczo włączać linie laserowe.
!
Do niwelacji poziomej i pionowej zabezpieczenie transportowe musi być zwolnione. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 2,5°, linie laserowe migają a rozlega się sygnał dźwiękowy. Ustawić urządzenie tak, aby znalazło się w zakresie niwelacji.

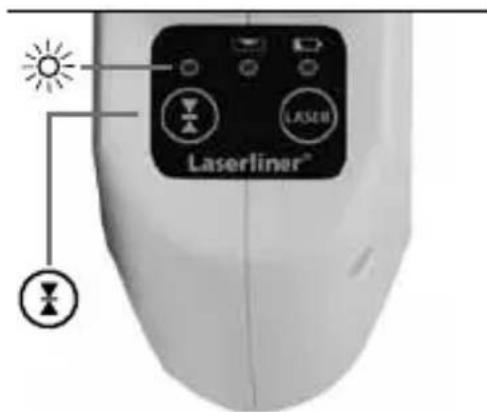

3 Tryb odbiornika ręcznego Opcjonalnie: Praca z odbiornikiem lasera RX
Do niwelowania na dużą odległość lub w przypadku niewidocznych już linii laserowych należy użyć odbiornik lasera (opcja). Do pracy z odbiornikiem laserowym należy włączyć laser liniowy w tryb odbiornika ręcznego poprzez przyciśnięcie przycisku 6 (tryb odbiornika ręcznego wł./ wył.). Teraz linie laserowe pulsują z dużą częstotliwością, a linie laserowe stają się ciemniejsze. Dzięki temu pulsowaniu odbiornik lasera rozpoznaje linie laserowe.
Należy przestrzegać instrukcji obsługi odbiornika lasera do laserów liniowych.
!
Z uwagi na specjalny układ optyczny generujący ciągłą linię laserową 360° dochodzić może do różnic w jasności w różnych obszarach linii, co jest uwarunkowane technicznie. Może to prowadzić do różnych zasięgów w trybie odbiornika ręcznego.
4 Tryb nachylenia
Nie zwalniać zabezpieczenia transportowego, włącznik przesunąć w pozycję środkową i wybrać lasery przyciskiem wyboru. Można teraz ustawić
ukośne płaszczyzny lub nachylenia. W tym trybie linie laserowe nie ustawiają się automatycznie. Jest to sygnalizowane pulsowaniem linii laserowych. Poza tym dioda LED (8) świeci się stale na czerwono.
Dane techniczne
| Automatyczne poziomowanie (zakres) ± 2,5° | |
| Dokładność ± 0,2 mm / m | |
| Zakres Pracy (zależny od warunków oświetlenia) 20 m | |
| Obszar roboczy z odbiornikiem ręcznym (zależne od technicznie uwarunkowanych różnic jasności) | 50 m |
| Długość fali lasera 640 nm | |
| Klasa lasera / moc wyjściowa lasera liniowego 2M / < 5 mW | |
| Pobór mocy | 4 x 1,5V baterie alkaliczne (typu AA, LR6) |
| Czas pracy bateriez 3 płaszczyznami laseraz 2 płaszczyznami laseraz 1 płaszczyzną lasera | ok. 6 godzinok. 10 godzinok. 25 godzin |
| Temperatura pracy 0°C ... +50°C | |
| Temperatura składowania -10°C ... +70°C | |
| Wymiary (szer. x wys. x gł.) 85 x 130 x 160 mm | |
| Masa (z baterie) 820 g | |

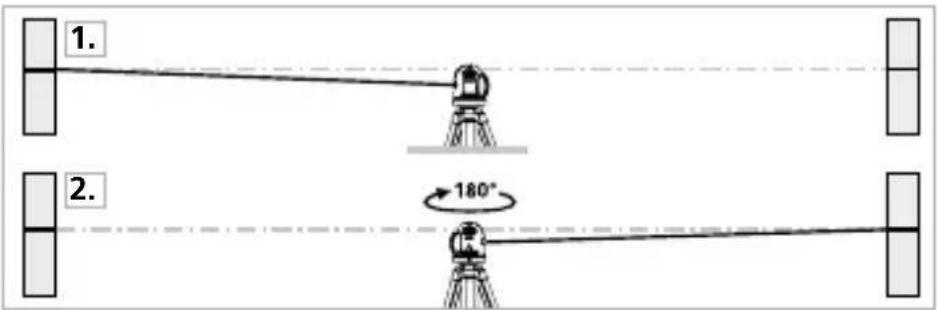

Kontrola Kalibracji - przygotowanie
Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (krzyż laserowy włączony). Dla najlepszego skontrolowania używamy statywu.
- Zaznaczamy punkt A1 na ścianie.
- Obracamy niwelerator o 180° i zaznaczamy punkt A2. Pomędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia.


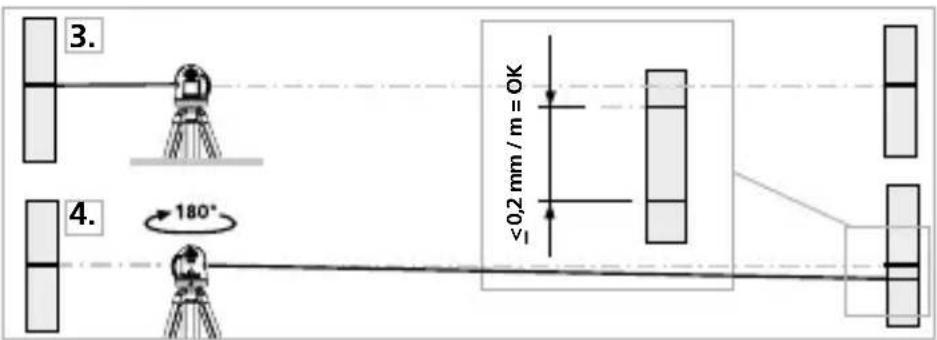

- Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1.
- Obróć niwelerator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją.

Jeżeli punkty A2 i A3 leżą od siebie dalej niż 0,2 mm / m konieczna jest kalibracja. Skontaktuj się z lokalnym handlowcem lub serwisem UMAREX-LASERLINER.
Sprawdzanie linii pionowej
Instrument ustawić ok. 5 m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 1,5 mm.
Sprawdzanie linii poziomej
Instrument ustawić ok. 5 m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C. Sprawdzić, czy punkty B i C leżą w poziomie (tolerancja ± 3 mm). Pomiar powtórzyć przesuwając laser w lewo.
Gwarancja, pielęgnacja i usuwanie
Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.
Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.
Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: www.laserliner.com/info
