NAUDOJIMO INSTRUKCIJA SmartCross Laserliner

Perskaitykite visą pateikiamą dokumentą „Nuorodos del garantijos ir papildoma informacija“. Laikykitės čia esančių instrukcijos nuostatu. Rúpestingai saugokite šiuos dokumentus.

Automatinis susikertančių spindulių lazerinis matuoklis, skirtas naudoti išlyginant klojamas plyteles, rėmus, statomus langus, duris ir pan.

Bendrieji saugos nurodymai

Lazerio spinduliavimas!

Nežiūrėkite i lazerio

spindulj!

Lazerio klasé 2

< 1 mW · 650 nm

EN 60825-1:2007-10

Démesio: Nežiūrėkite tiesiai j lazerio spindulį! Neduokite lazerio vaikams. Be reikalo nenukreipkite prietaiso j asmenis. Prietaisas yra kokybiškas lazerinis matavimo jrenginys ir todėl gamykloje yra pilnai nustatomas nurodytam matavimo tikslumui. Atsižvelgdami j gamintojo atsakomybę už gaminius, norime atkreipti Jūsų dėmesi j šiuos aspektus: Prieš naudodami prietaisą, reguliariai tikrinkite jo kalibravimą, ypač po transportavimo ir ilgesnio sandėliavimo. Taip pat pabrėžiame, kad absoliutus kalibravimas gali būti atliktas tik specializuotose dirbtuvėse. Jūsų atliekamas kalibravimas yra tik priartėjimas, o pasiekiamas tikslumas priklauso nuo to, kaip rūpestingai atliekamas kalibravimas.

Prieš transportuodami prietaisą, visada išjunkite visus lazerius ir užfiksuokite švytuoklę, o ljungimo ir išjungimo jungiklj nustatykite j „OFF“ padėtį.

1 Idėkite baterija

Atidarykite bateriju détuve ir suděkite baterijas (2 vnt. AA tipo), laikydamiesi instaliacinių simbolių. Atkreipkite dėmesį, kad nesumaišytumėte jų poliškumo.

1 Lazerio spindulių pasirinkimo klavišas
2 Šviesos diodu niveliavimas raudona: niveliavimas išjungtas žalia: niveliavimas ijungtas
3 Bateriju détuvé (galinéje dalyje)
4 Jjungimo ir išjungimo jungiklis; Transportavimo apsauga
5 Lazerio spindulio Iangelis
6 Stovo sriegis 1/4" (apatinéje puséje)

2 Horizontalus ir vertikalus niveliavimas

Atlaisvinkite transportavimo apsaugą, ljungimo ir išjungimo jungiklj nustatykite i padėtį „ON“. Pasirodo lazerio kryžius. Pasirinkimo klavišu galite atskirai jjungti lazerio spindulius.

Norint atlikti horizontalų ir vertikalų niveliavimą reikia atlaisvinti transportavimo apsaugą. Šviesos diodai šviečia nuolatine žalia šviesa. Kai prietaisas atsiranda už automaținio niveliavimo zonos 5°, lazerio linijos pradeda mirksėti ir šviesos diodas ima šviesti raudonai. Nustatykite prietaisą tokioje padėtyje, kad jis būtų niveliavimo zonoje. Šviesos diodai vėl pradeda šviesti žalia spalva ir lazerio linijos šviečia nuolatine šviesa.

3 Pasvirimo padėtis

Neatlaisvinę transportavimo apsaugos, ljungimo ir išjungimo jungikli pasukite j padėti „OFF“. Pasirinkimo klavišu jjunkite ir pasirinkite lazerius. Dabar galima nustatyti pasvirusias plokstumas. Šioje padėtyje negali būti niveliuojama horizontaliai ar vertikaliai, nos lazerio spinduliai nėra nustatomi automatiškai. Šviesos diodai šviečia nuolatine raudona šviesa.

Techniniai duomenys Pasiliekame teisę daryti techninius pakeitimus. 02.13
Automatinio niveliavimo ribos ± 5°
Tikslumas ± 0,5 mm / m
Darbinės ribos(priklauso nuo patalpos apšvietimo)	10 m
Lazerio bangų ilgis 650 nm
Lazerio klasė / linijinio lazerio išeinamoji galia 2 /	< 1 mW
Elektros maitinimas	2 x 1,5V šarminės baterijos(tipas AA, LR6)
Eksploatacijos trukmė 15 val. (šarminės baterijos)
Darbinė temperatūra 0 °C ... +40 °C
Sandėliavimo temperatūra -10 °C ... +70 °C
Matmenys (P x A x G) 55 x 85 x 75 mm
Masė (kartu su baterijas) 260 g

Garantija, prietaiso priežiūra ir utilizavimas

Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES.

Šis produktas yra elektros prietaisas ir pagal Europos Sajungos Direktyvā dēl elektros ir elektroninēs jrangos atlieku, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu.

Daugiau saugos ir kitų papildomų nuorodu rasite: www.laserliner.com/info

Pasirengimas kalibravimo patikrinimui

Jūs galite pasitikrinti lazerio kalibravimą. Padėkite prietaisą patalpos viduryje tarp dvieju sienu, tarp kurių yra ne mažesnis kaip 5 m atstumas. Ijunkite prietaisą, atlaisvinę transportavimo apsaugą (PASIRODO LAZERIO KRYŽIUS). Siekdami optimalios kontrolės, naudokitės lazerio stovu.

1. Pasižymėkite ant sienos tašką A1.
2. Pasukite prietaisą 180° ir pasižymėkite tašką A2. Dabar tarp A1 ir A2 turite horizontalia atskaitą.

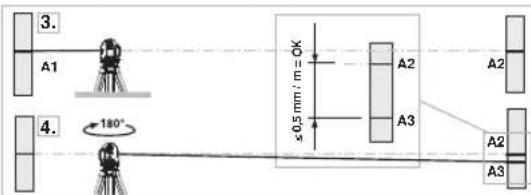

Kalibravimo kontrolé

1. Pastatykite prietaisą kuo arčiau sienos pažymėto taško A1 aukštyje.
2. Pasukite prietaisą 180° ir pasižymėkite tašką A3. Skirtumas tarp A2 ir A3 yra paklaida.

Jei A2 ir A3 yra nutole vienas nuo kita daugiau kaip 0,5 mm / m, prietaisą būtina kalibruoti. Susisiekite su Jus aptarnavusiu pardavėju arba kreipkitės j UMAREX-LASERLINER serviso padalinį.

Vertikalios linijos kontrolė

Pastatykite prietaisą apie 5 m nuo sienos. Prie sienos pritvirtinkite svambala su 2,5 m ilgio virvele taip, kad svarelis laisvai švytuotų. Ijunkite prietaisą ir nukreipkite vertikalų lazerio spindulį j svarelio virvele. Tikslumas yra paklaidos ribose, jei nukrypimas tarp lazerio spindulio ir svarelio virvelės yra ne didesnis kaip ± 1,5 mm.

Horizontalios linijos kontrolé

Pastatykite prietaisą apie 5m nuo sienos ir jjunkite lazerio kryžiu. Ant sienos pažymėkite tašką B. Lazerio kryžiu pasukite apie 2,5 m j kairę ir pažymėkite tašką C. Patikrinkite, ar horizontali linija, einanti nuo taško C ± 3 mm yra tame pačiame aukštyje kaip taškas B. Pakartokite tą patj procesą, atliekant pasukimą j kairę.

Prieš naudodami prietaisą, reguliariai tikrinkite jo kalibravimą, ypač po transportavimo ir ilgesnio sandėliavimo.
