MANUALE UTENTE SensoLite 110 G Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Ricevitore laser per laser rotanti rossi e verdi

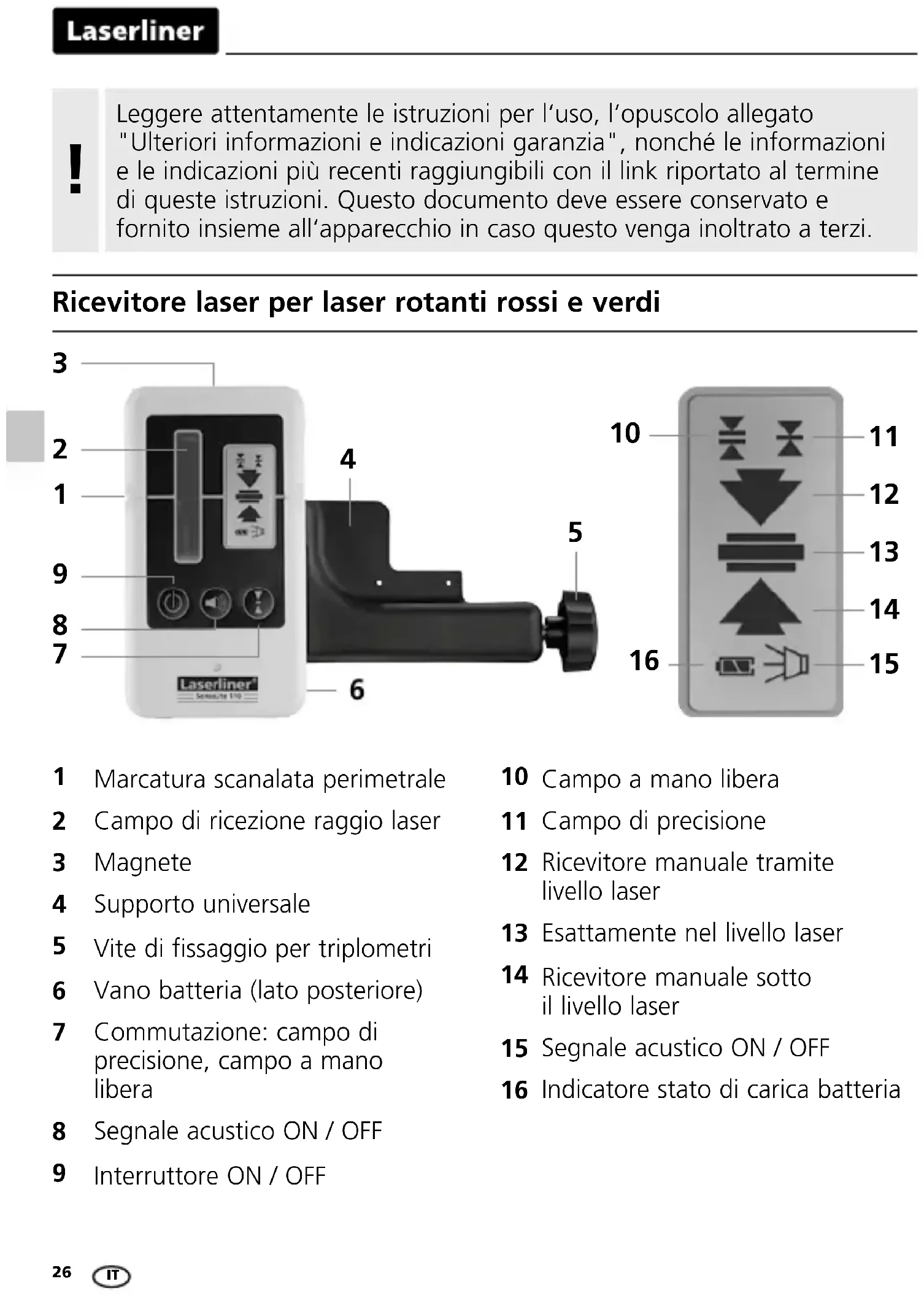

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner® Sensor/te 170

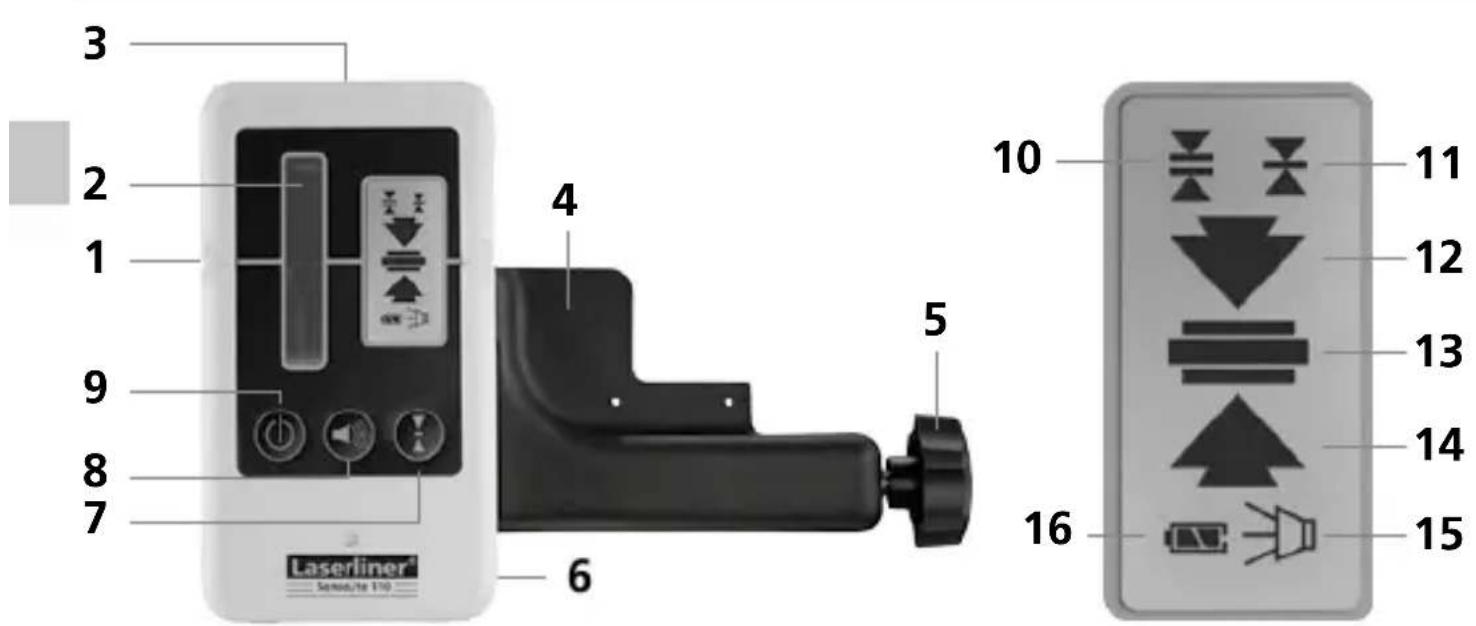

1 Marcatura scanalata perimetrale
2 Campo di ricezione raggio laser
3 Magnete
4 Supporto universale
5 Vite di fissaggio per triplometri
6 Vano batteria (lato posteriore)
7 Commutazione: campo di precisione, campo a mano libera
8 Segnale acustico ON / OFF
9 Interruttore ON / OFF

10 Campo a mano libera
11 Campo di precisione
12 Ricevitore manuale tramite livello laser
13 Esattamente nel livello laser
14 Ricevitore manuale sotto il livello laser
15 Segnale acustico ON / OFF
16 Indicatore stato di carica batteria

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
  – La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Inserimento delle batterie

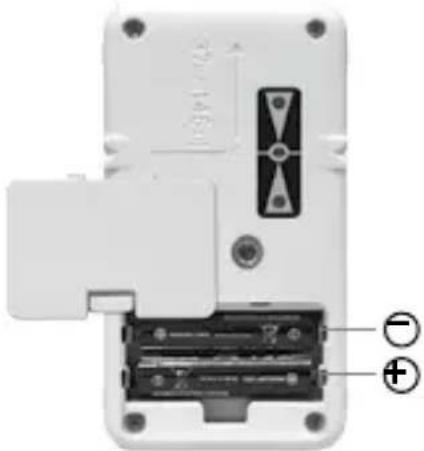

Aprire il vano batterie e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

Utilizzo del ricevitore laser

Impostare il laser rotante sulla velocità massima e attivare il ricevitore laser. Il ricevitore laser può ora riconoscere perfettamente il raggio laser anche a grandi distanze. Muovere il ricevitore laser attraverso il raggio laser (alzandolo e abbassandolo) fino a quando non si accende l'indicatore centrale (13). Segnare quindi l'altezza di misurazione sulla marcatura scanalata perimetrale.

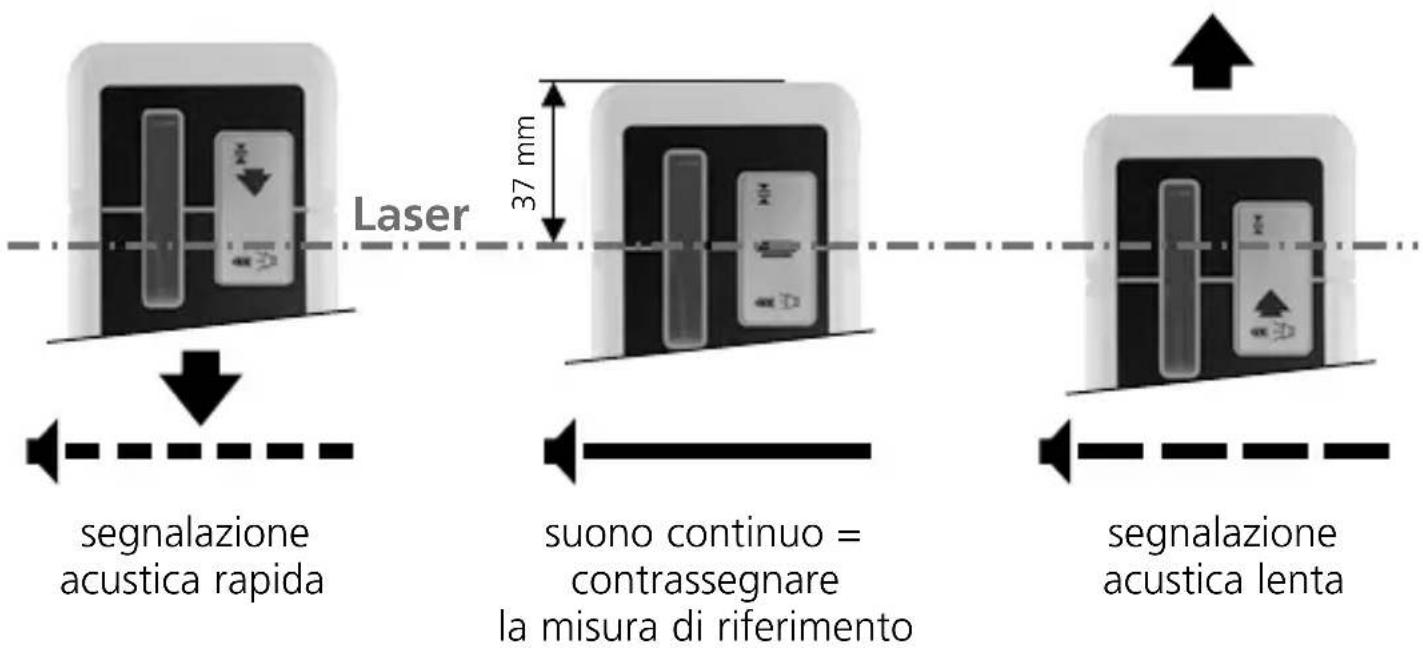

Laser 37 mm segnalazione acustica rapida suono continuo = contrassegnare la misura di riferimento segnalazione acustica lenta

I ricevitori laser possiedono 2 intervalli di tolleranza:

• campo a mano libera (10): indicazione con tolleranza maggiore, per un orientamento approssimativo manuale;
• campo di precisione (11): indicazione con tolleranza minore, per un orientamento di precisione (p.e. con triplometri).

Supporto universale

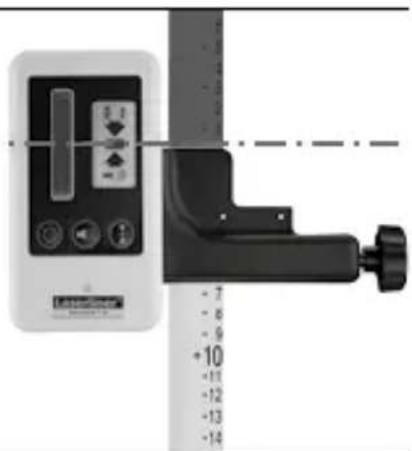

Il ricevitore può essere fissato su un triplometro con il supporto universale. Il triplometro flessibile (cod. art. 080.50 – rosso / 080.51 – verde) è raccomandato per tutti i tipi di misurazione topografica. Con esso è possibile misurare direttamente i dislivelli senza dover eseguire calcoli.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, dispositivi meccanici di precisione, dischi fissi).

Per quel che riguarda l'effetto di forti campi magnetici sulle persone, vanno rispettate le rispettive disposizioni e direttive nazionali, come per esempio in Germania la disposizione dell'associazione di categoria BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di almeno 30 cm dai rispettivi impianti e apparecchi a rischio.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (con riserva di modifiche tecniche. 10.17)
Area di ricezione laser max. 100 m
Alimentazione elettrica 2 batterie del tipo AAA da 1,5 V
Condizioni di lavoro	0... 40 °C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10...	70 °C, Umidità dell'aria max. 80% rH
Peso (batteria inclusa) 0,14 kg
Dimensioni (L x H x P) 60 x 110 x 23 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=sesoli110
