SensoLite 110 G - Laser-taso Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Punaisille ja vihreille pyöritystasoille tarkoitettu laservastaanotin
Merkki	Laserliner
Malli	SensoLite 110 G
Laserin vastaanottoetäisyys	Enintään 100 m
Virtalähde	2 AAA-paristoa, 1,5 V
Mitat (P x K x S)	60 x 110 x 23 mm
Paino (paristot mukaan lukien)	0,14 kg
Työolosuhteet	0 °C - 40 °C, kosteus enintään 80 % RH, korkeus enintään 4 000 m
Säilytysolosuhteet	-10 °C - 70 °C, kosteus enintään 80 % RH
Toleranssialueet	Vapaakäden alue (leveä toleranssi) ja tarkkuusalue (kapea toleranssi)
Kiinnitys	Yleiskiinnitys mire-flexi-tuetankoon (viite 080.50 punainen / 080.51 vihreät)
Äänimerkki	Nopeat piippaukset (suuri poikkeama), hitaat piippaukset (pieni poikkeama), jatkuva ääni (keskitys)
Paristojen latauksen ilmaisin	Kyllä
Magneetti	Kyllä, pidä etäisyys > 30 cm implanteista ja herkistä laitteista
Merkitsemisura	Pyöreä, mittaustason merkitsemiseen
Vastaanottokenttä	Lasersäteen havaitsemispinta
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla, ilman liuottimia. Poista paristot pitkäaikaisen säilytyksen aikana.
Turvallisuus	Älä muuta laitetta; vältä mekaanista rasitusta, äärimmäisiä lämpötiloja ja kosteutta; noudata sähkömagneettista yhteensopivuutta.
Varaosat ja korjattavuus	Ota yhteyttä valmistajaan; varaosia ei ole listattu
Yleiset tiedot	EU-standardien mukainen; lajittelu WEEE-direktiivin mukaan; täydelliset ohjeet osoitteessa laserliner.com/info?an=sesoli110

Usein kysytyt kysymykset - SensoLite 110 G Laserliner

Kuinka paristot asetetaan paikalleen?

Avaa takana oleva paristolokero ja aseta kaksi AAA 1,5 V -paristoa noudattaen merkittyä napaisuutta.

Mikä on vastaanottimen enimmäisetäisyys?

Laservastaanoton etäisyys on enintään 100 m suotuisissa olosuhteissa.

Kuinka pyöreää merkitsemisuraa käytetään?

Pyöreän merkitsemisuran avulla voidaan merkitä mittauskorkeus, kun vastaanotin on keskitetty lasersäteeseen.

Mitä eri äänimerkit tarkoittavat?

Nopeat piippaukset: vastaanotin on kaukana säteestä; hitaat piippaukset: se lähestyy; jatkuva ääni: säde on keskitetty (merkitse mittaus).

Kuinka vastaanotin kiinnitetään tukitankoon?

Käytä mukana toimitettua yleiskiinnitystä. Sen avulla vastaanotin voidaan asentaa mire-flexi-tukitankoon (viite 080.50 punaiselle, 080.51 vihreälle).

Kuinka laite puhdistetaan?

Puhdista kaikki osat kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, liuottimia tai hankausaineita.

Mitä tehdä, jos vastaanotin ei havaitse laseria?

Varmista, että pyörityslaseri on asetettu maksimikiertonopeudelle. Tarkista, että paristot ovat kunnossa ja ettei vastaanottoaluetta ole tukittu.

Voinko käyttää vastaanotinta ulkona?

Kyllä, työolosuhteissa: 0 °C - 40 °C ja kosteus enintään 80 %. Vältä suoraa altistumista sateelle.

Kuinka tiedän, että paristot ovat heikot?

Paristojen latauksen ilmaisin (kohta 16) syttyy tai vilkkuu ilmoittaen heikoista paristoista. Vaihda paristot nopeasti.

Minkä tyyppiset laserit ovat yhteensopivia?

Vastaanotin toimii punaisten ja vihreiden pyörityslaserien kanssa. Se on optimoitu pitkälle havaitsemisetäisyydelle.

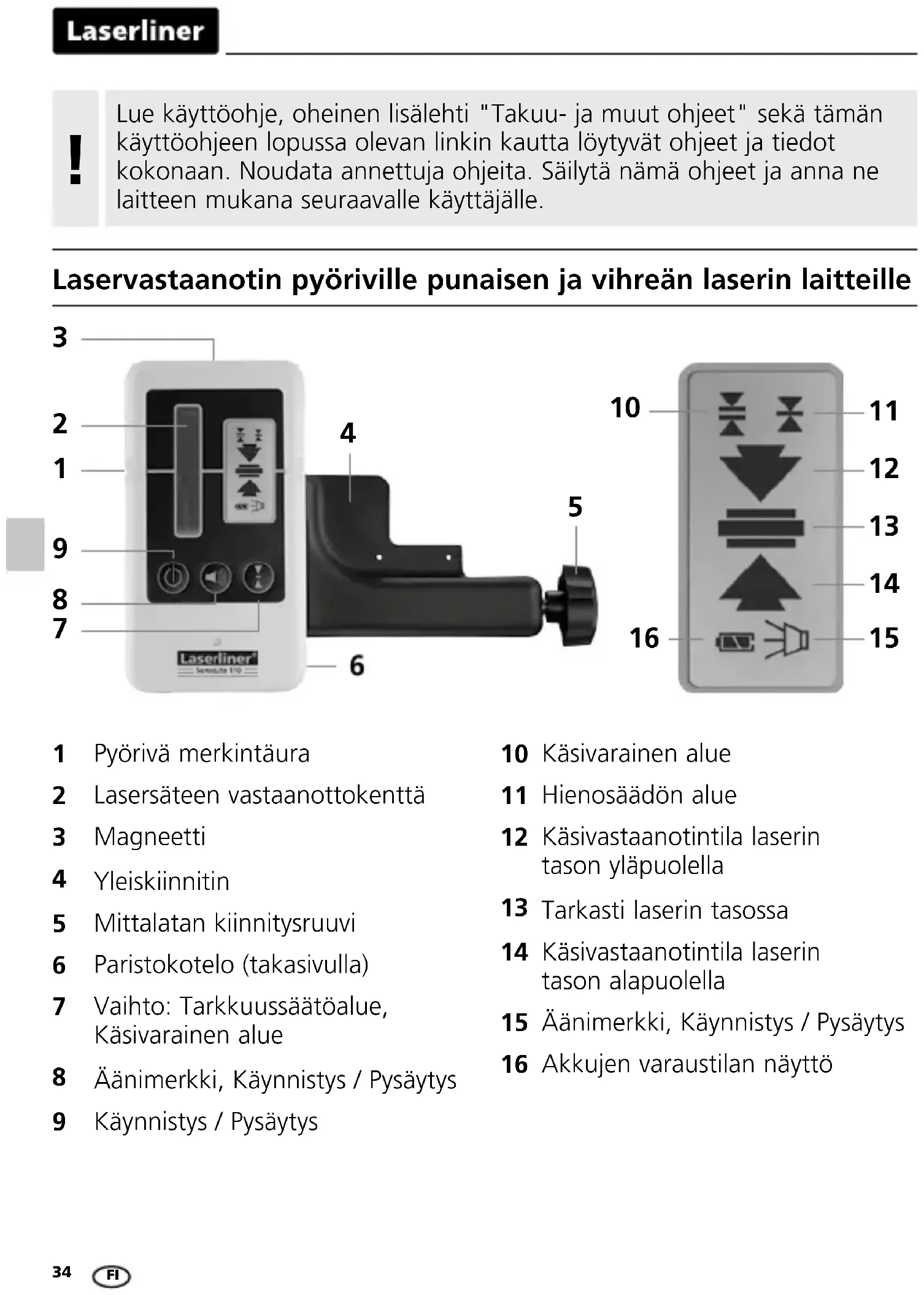

KÄYTTÖOHJE SensoLite 110 G Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Laservastaanotin pyöriville punaisen ja vihreän laserin laitteille

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner® Semester 110

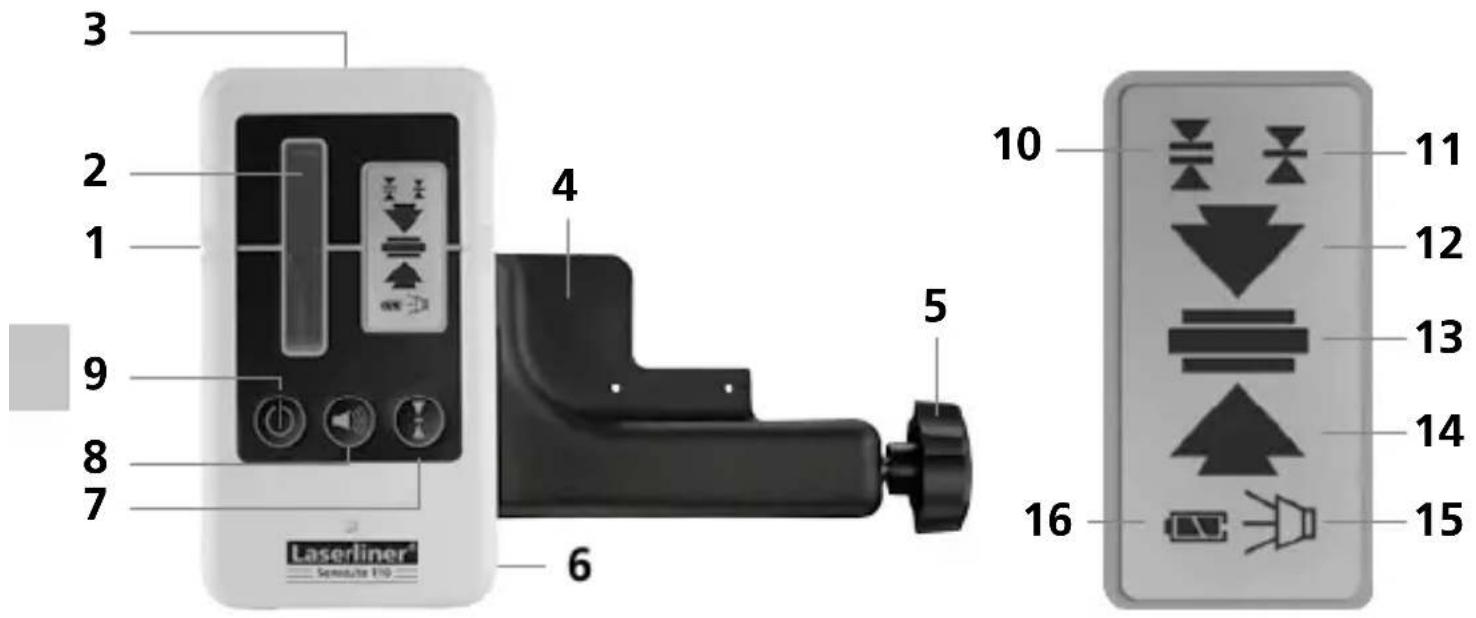

1 Pyörivä merkintäura
2 Lasersäteen vastaanottokenttä
3 Magneetti
4 Yleiskiinnitin
5 Mittalatan kiinnitysruuvi
6 Paristokotelo (takasivulla)
7 Vaihto: Tarkkuussäätöalue, Käsivarainen alue
8 Äänimerkki, Käynnistys / Pysäytys
9 Käynnistys / Pysäytys

10 Käsivarainen alue
11 Hienosäädön alue
12 Käsivastaanotintila laserin tason yläpuolella
13 Tarkasti laserin tasossa
14 Käsivastaanotintila laserin tason alapuolella
15 Äänimerkki, Käynnistys / Pysäytys
16 Akkujen varaustilan näyttö

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

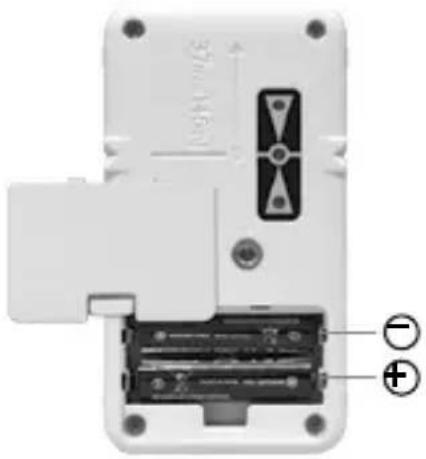

Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

© Laservastaanottimen avulla työskentely

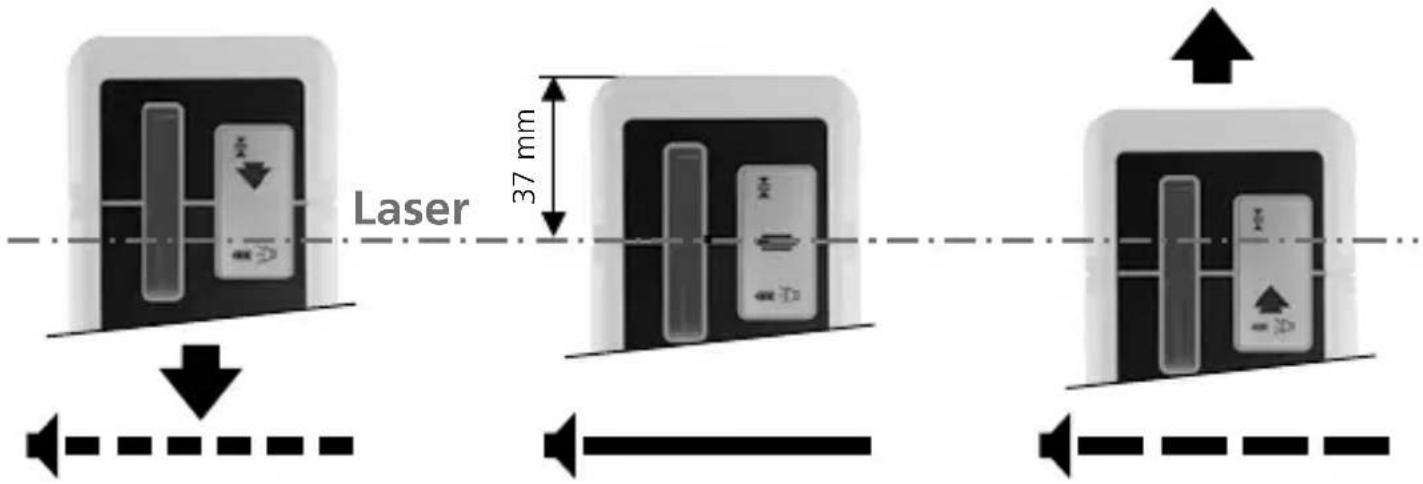

Aseta pyörivän laseriin max. kierrosluku ja käynnistä laserin vastaanotin. Laservastaanotin tunnistaa nyt lasersäteen pitkältä etäisyydeltä. Liikuta vastaanotinta lasersäteen läpi ylös- ja alaspäin, kunnes keskimmäinen merkkivalo (13) tulee näkyviin. Merkitse mittauskorkeus pyörivällä merkintäuralla.

Laser 37 mm

Nopea piippaus Hidas piipplatkuvaa äänimerkki = merkitse vertailumitta

Laservastaanottimissa on kaksi toleranssialuetta:

• Käsivarainen alue (10): Näyttö on suurella toleranssilla epätarkempaa käsivaraista kohdistamista varten.
• Tarkkuusalue (11): Näyttö on pienellä toleranssilla tarkkaa kohdistamista varten (esim. mittalattaan).

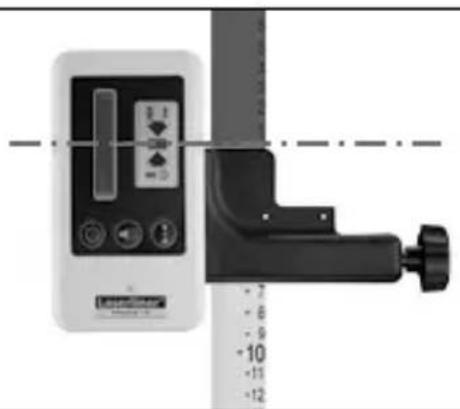

Yleiskiinnitin

Vastaanotin voidaan kiinnittää yleiskiinnittimellä mittalattaan. Flexi-mittalatta (Til.nro 080.50 – punainen / 080.51 – vihreä) soveltuu käytettäväksi kaikenlaisissa korkeuksien mittauksissa. Korkeuserot ovat luettavissa vaivattomasti ilman laskutoimituksia.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 10.17)
Laserin vastaanottoalue maks. 100 m
Virtalähde 2 kpl 1,5 V AAA-paristoa
Käyttöympäristö	0 ... 40°C, Ilmankosteus maks. 80% rH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -10 ... 70°C	Ilmankosteus maks. 80% rH
Paino (sis. paristot) 0,14 kg
Mitat (L x K x S) 60 x 110 x 23 mm

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=sesoli110

CE ■

!
