SensoLite 110 G - Niveau laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur laser pour niveaux rotatifs rouges et verts
Marque	Laserliner
Modèle	SensoLite 110 G
Plage de réception laser	100 m maximum
Alimentation électrique	2 piles AAA 1,5 V
Dimensions (L x H x P)	60 x 110 x 23 mm
Poids (piles incluses)	0,14 kg
Conditions de travail	0 °C à 40 °C, humidité max. 80 % HR, altitude max. 4 000 m
Conditions de stockage	-10 °C à 70 °C, humidité max. 80 % HR
Plages de tolérance	Plage à main levée (tolérance large) et plage de précision (tolérance faible)
Fixation	Fixation universelle pour mire-flexi (réf. 080.50 rouge / 080.51 vert)
Signal sonore	Bips rapides (écart important), bips lents (écart faible), son continu (centrage)
Indicateur de charge des piles	Oui
Aimant	Oui, maintenir à distance > 30 cm des implants et appareils sensibles
Rainure de repérage	Circulaire, pour marquer la hauteur de mesure
Champ de réception	Surface de détection du rayon laser
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, sans solvant. Retirer les piles en stockage prolongé.
Sécurité	Ne pas modifier l'appareil ; éviter les charges mécaniques, températures extrêmes et humidité ; respecter la compatibilité électromagnétique.
Pièces détachées et réparabilité	Contactez le fabricant ; pas de pièces détachées listées
Informations générales	Conforme aux normes UE ; élimination sélective selon DEEE ; notice complète sur laserliner.com/info?an=sesoli110

FOIRE AUX QUESTIONS - SensoLite 110 G Laserliner

Comment mettre en place les piles ?

Ouvrez le compartiment à piles au dos et insérez deux piles AAA 1,5 V en respectant la polarité indiquée.

Quelle est la portée maximale du récepteur ?

La plage de réception du laser est de 100 m maximum en conditions favorables.

Comment utiliser la rainure de repérage circulaire ?

La rainure de repérage circulaire permet de marquer la hauteur de mesure une fois le récepteur centré sur le faisceau laser.

Que signifient les différents signaux sonores ?

Bips rapides : le récepteur est loin du faisceau ; bips lents : il s'en approche ; son continu : le faisceau est centré (marquer la mesure).

Comment fixer le récepteur sur une mire ?

Utilisez la fixation universelle fournie. Elle permet de monter le récepteur sur une mire-flexi (réf. 080.50 pour rouge, 080.51 pour vert).

Comment nettoyer l'appareil ?

Nettoyez tous les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de solvants ou de produits à récurer.

Que faire si le récepteur ne détecte pas le laser ?

Vérifiez que le laser rotatif est réglé à la vitesse de rotation maximale. Assurez-vous que les piles sont en bon état et que la plage n'est pas obstruée.

Puis-je utiliser le récepteur en extérieur ?

Oui, dans les conditions de travail : 0 °C à 40 °C et humidité max. 80 %. Évitez l'exposition directe à la pluie.

Comment savoir si les piles sont faibles ?

L'indicateur de charge des piles (repère 16) s'allume ou clignote pour signaler une batterie faible. Remplacez les piles rapidement.

Quels types de lasers sont compatibles ?

Le récepteur fonctionne avec les lasers rotatifs rouges et verts. Il est optimisé pour une grande distance de détection.

MODE D'EMPLOI SensoLite 110 G Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Récepteur laser pour les lasers rotatifs rouges et verts

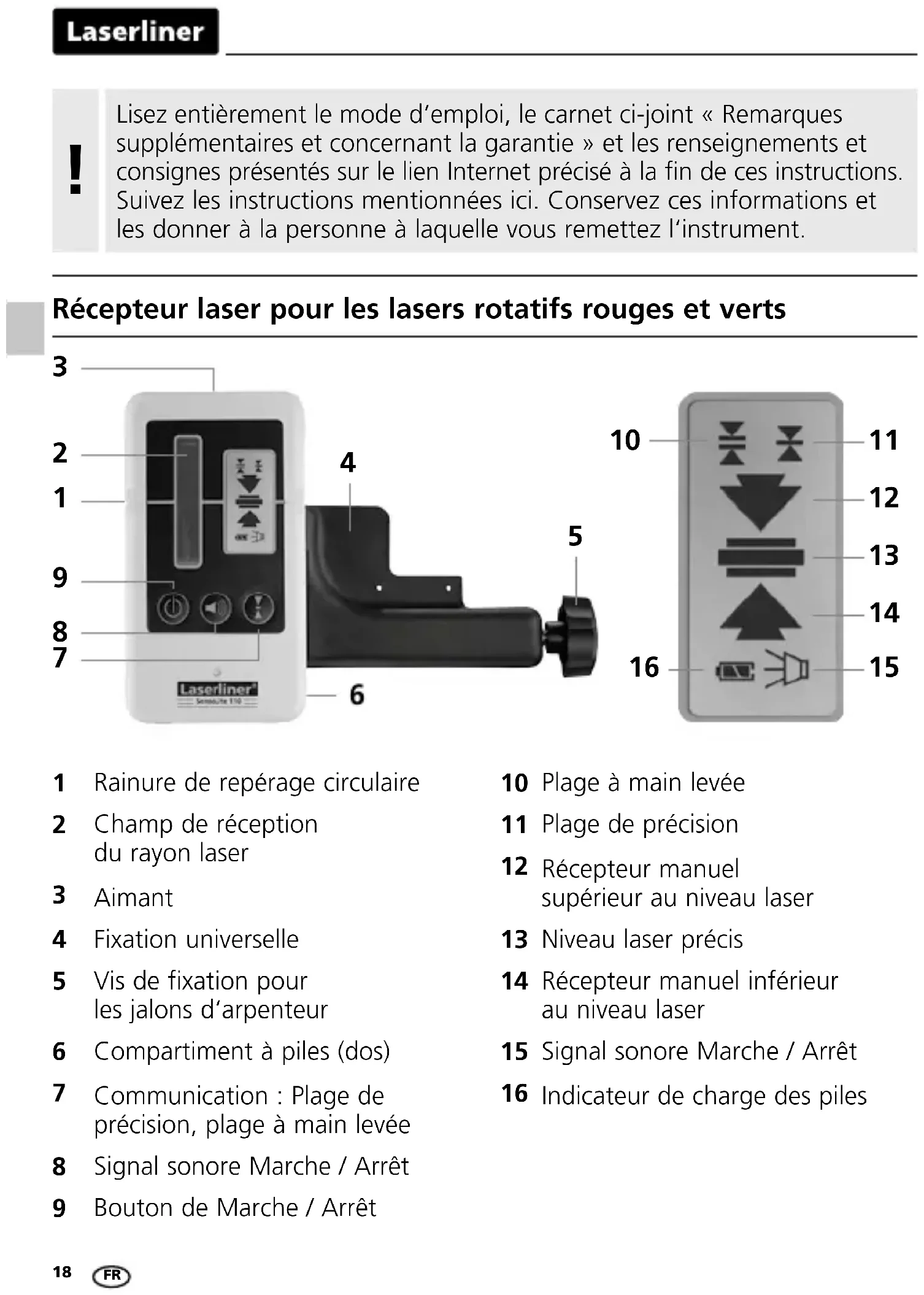

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner® Senskaute 110

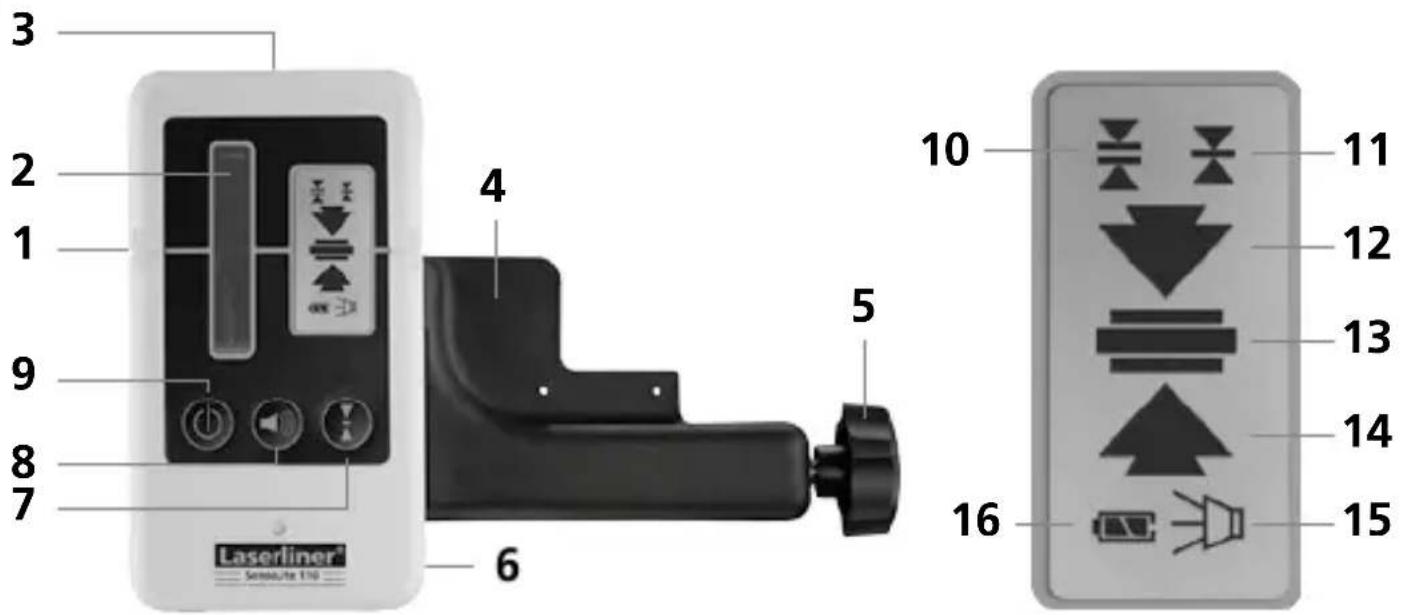

1 Rainure de repérage circulaire 2 Champ de réception du rayon laser 3 Aimant 4 Fixation universelle 5 Vis de fixation pour les jalons d'arpenteur 6 Compartiment à piles (dos) 7 Communication : Plage de précision, plage à main levée 8 Signal sonore Marche / Arrêt 9 Bouton de Marche / Arrêt

10 Plage à main levée 11 Plage de précision 12 Récepteur manuel supérieur au niveau laser 13 Niveau laser précis 14 Récepteur manuel inférieur au niveau laser 15 Signal sonore Marche / Arrêt 16 Indicateur de charge des piles

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Mise en place des piles

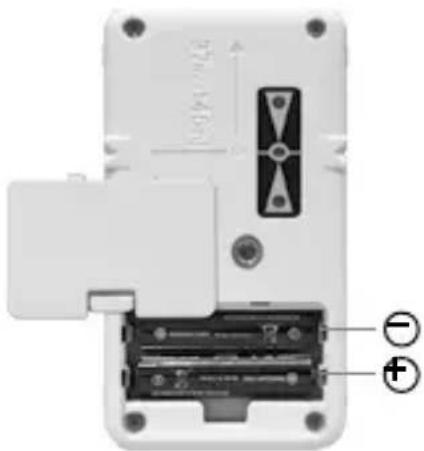

Ouvrir le compartiment à piles et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

Travailler avec le récepteur

Régler le laser rotatif à la vitesse de rotation maximale.

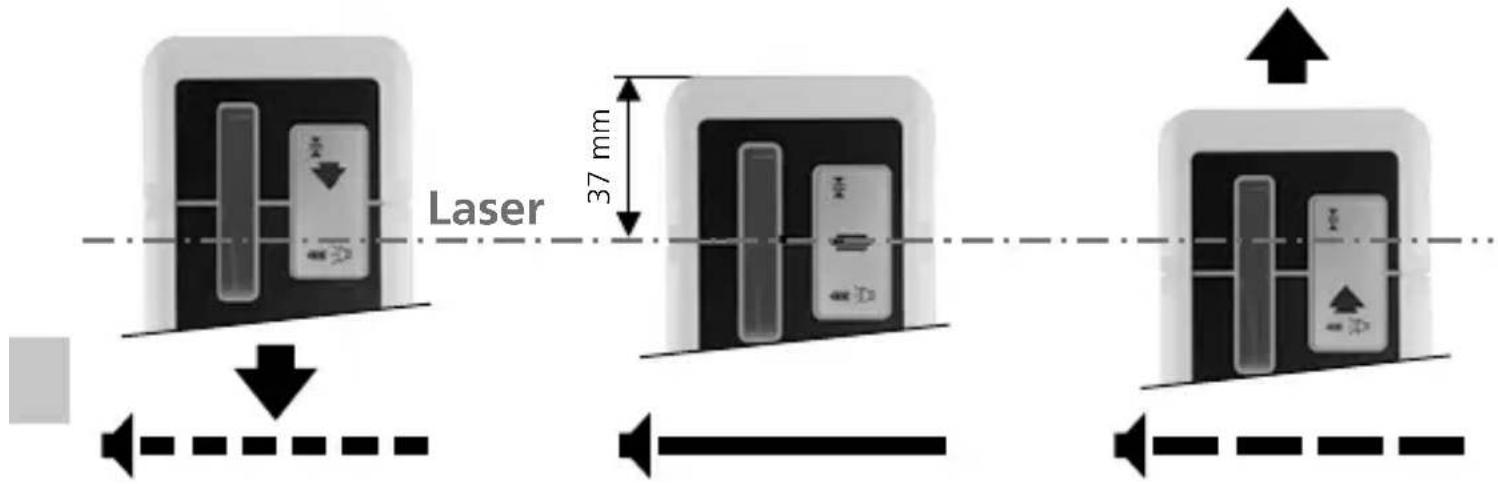

Le récepteur laser peut détecter de manière optimale le rayon laser sur une grande distance. Déplacer ensuite le récepteur laser vers le haut et vers le bas à travers le rayon laser jusqu'à ce que le repère central (13) apparaisse. Noter la hauteur de mesure au niveau de la rainure de repérage circulaire.

Laser 37 mm

Bips rapides Bips lents Son continu = Marquez la mesure de référence

Le récepteur laser dispose de 2 plages de tolérance:

• Plage à main levée (10) : affichage à tolérance plus importante pour l'ajustage grossier à la main.
• Plage de précision (11) : affichage à tolérance plus faible pour un ajustage précis (par ex. avec des jalons d'arpenteur).

Fixation universelle

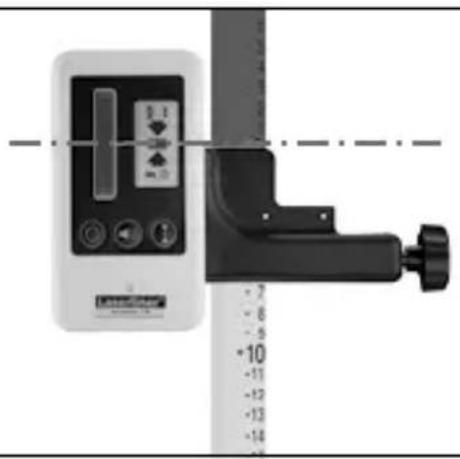

Le récepteur de laser peut être fixé sur des mires-flexi avec la fixation universelle. La mire-flexi (référence 080.50 – rouge / 080.51 – vert) est recommandée pour toutes les mesures de niveaux de sols. Elle permet de déterminer directement les différences de hauteur sans faire de calculs.

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs).

En ce qui concerne les effets de puissants champs magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la République fédérale d'Allemagne, la directive de la caisse professionnelle d'assurance-maladie (BGV B11 §14) relative aux « champs magnétiques ».

Afin d'éviter toute influence gênante, veuillez toujours maintenir les aimants à une distance d'au moins 30 cm des implants et appareils respectivement en danger.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques (Sous réserve de modifications techniques. 10.17)
Plage de réception du laser 100 m au maximum
Alimentation électrique piles 2 x AAA 1,5 Volt
Conditions de travail	0 ... 40°C, Humidité relative de l'air max. 80% rH, non condensante, Altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, Humidité relative de l'air max. 80% rH
Poids (pile incluse) 0,14 kg
Dimensions (l x h x p) 60 x 110 x 23 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=sesoli110

CE —
