SensoLite 110 G - Poziomica laserowa Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik laserowy do poziomnic obrotowych czerwonych i zielonych
Marka	Laserliner
Model	SensoLite 110 G
Zasięg odbioru lasera	Maks. 100 m
Zasilanie	2 baterie AAA 1,5 V
Wymiary (dł. x wys. x gł.)	60 x 110 x 23 mm
Waga (z bateriami)	0,14 kg
Warunki pracy	0°C do 40°C, wilgotność maks. 80% RH, wysokość maks. 4000 m
Warunki przechowywania	-10°C do 70°C, wilgotność maks. 80% RH
Zakresy tolerancji	Zakres ręczny (szeroka tolerancja) i zakres precyzyjny (wąska tolerancja)
Mocowanie	Uniwersalny uchwyt do łat pomiarowych (nr ref. 080.50 czerwony / 080.51 zielony)
Sygnał dźwiękowy	Szybkie sygnały (duże odchylenie), wolne sygnały (małe odchylenie), ciągły dźwięk (centrowanie)
Wskaźnik poziomu naładowania baterii	Tak
Magnes	Tak, zachować odległość > 30 cm od implantów i czułych urządzeń
Rynienka oznaczeniowa	Okrągła, do oznaczania wysokości pomiaru
Pole odbioru	Powierzchnia detekcji wiązki lasera
Konserwacja i czyszczenie	Czyścić lekko wilgotną ściereczką, bez rozpuszczalników. Wyjąć baterie podczas dłuższego przechowywania.
Bezpieczeństwo	Nie modyfikować urządzenia; unikać obciążeń mechanicznych, ekstremalnych temperatur i wilgoci; przestrzegać kompatybilności elektromagnetycznej.
Części zamienne i łatwość naprawy	Skontaktuj się z producentem; brak listy części zamiennych
Informacje ogólne	Zgodny z normami UE; selektywna utylizacja zgodnie z WEEE; pełna instrukcja na laserliner.com/info?an=sesoli110

Często zadawane pytania - SensoLite 110 G Laserliner

Jak zamontować baterie?

Otwórz komorę baterii z tyłu i włóż dwie baterie AAA 1,5 V zgodnie ze wskazaną polaryzacją.

Jaki jest maksymalny zasięg odbiornika?

Zasięg odbioru lasera wynosi maks. 100 m w sprzyjających warunkach.

Jak używać okrągłej rynienki oznaczeniowej?

Okrągła rynienka oznaczeniowa umożliwia oznaczenie wysokości pomiaru po wycentrowaniu odbiornika na wiązce lasera.

Co oznaczają różne sygnały dźwiękowe?

Szybkie sygnały: odbiornik jest daleko od wiązki; wolne sygnały: zbliża się; ciągły dźwięk: wiązka jest wycentrowana (oznacz pomiar).

Jak zamocować odbiornik na łacie pomiarowej?

Użyj dostarczonego uniwersalnego uchwytu. Umożliwia on zamocowanie odbiornika na łacie pomiarowej (nr ref. 080.50 dla czerwonego, 080.51 dla zielonego).

Jak wyczyścić urządzenie?

Wyczyść wszystkie elementy lekko wilgotną ściereczką. Nie używaj środków czyszczących, rozpuszczalników ani środków szorujących.

Co zrobić, jeśli odbiornik nie wykrywa lasera?

Sprawdź, czy poziomnica obrotowa jest ustawiona na maksymalną prędkość obrotową. Upewnij się, że baterie są sprawne, a pole odbioru nie jest zasłonięte.

Czy mogę używać odbiornika na zewnątrz?

Tak, w warunkach pracy: 0°C do 40°C i wilgotność maks. 80%. Unikaj bezpośredniego narażenia na deszcz.

Jak sprawdzić, czy baterie są słabe?

Wskaźnik poziomu naładowania baterii (oznaczenie 16) świeci lub miga, sygnalizując niski poziom. Wymień baterie jak najszybciej.

Jakie typy laserów są kompatybilne?

Odbiornik działa z poziomnicami obrotowymi czerwonymi i zielonymi. Jest zoptymalizowany pod kątem dużego zasięgu detekcji.

INSTRUKCJA OBSŁUGI SensoLite 110 G Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Odbiornik laserowy do czerwonego i zielonego lasera rotacyjnego

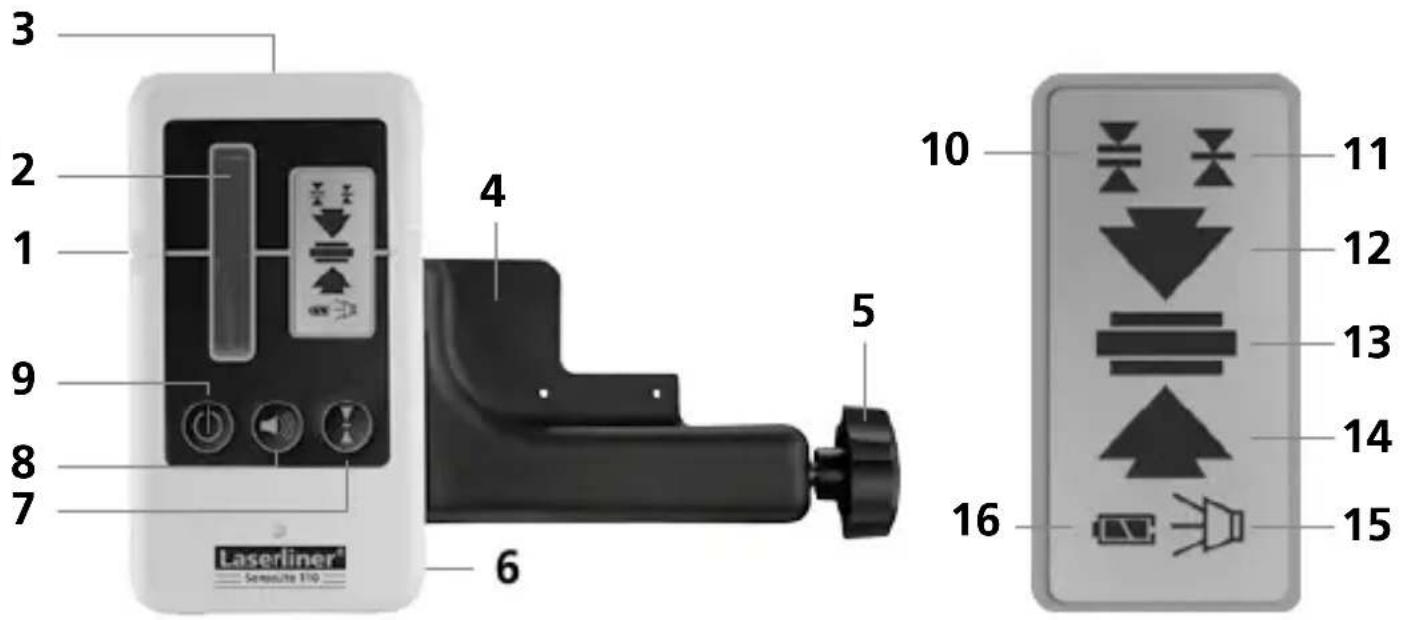

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner® Sensuite 110

1 Okalający rowek oznaczeniowy
2 Pole odbioru promienia laserowego
3 Magnes
4 Mocowanie uniwersalne
5 Śruba mocująca do łat mierniczych
6 Komora baterii (tył)
7 Przełączanie: obszar precyzyjny, obszar z ręki
8 Wł / Wył sygnał akustyczny
9 Wł / Wył

10 Obszar z ręki
11 Obszar precyzyjny
12 Odbiornik ręczny ponad poziomem lasera
13 Dokładnie na poziomie lasera
14 Odbiornik ręczny poniżej poziomu lasera
15 Wł / Wył sygnał akustyczny
16 Wskaźnik poziomu naładowania baterii

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w pecyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

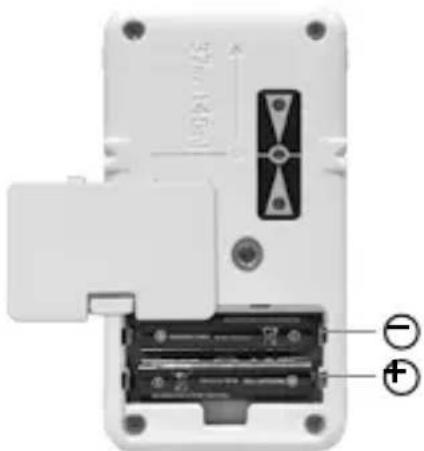

Wkładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Praca z odbiornikiem laserowym

Ustawić laser rotacyjny na maksymalną prędkość obrotową i włączyć odbiornik laserowy.

Teraz odbiornik lasera optymalnie rozpoznaje promień laserowy z dużej odległości. Proszę poruszać odbiornik laserowy przez promień lasera w górę i w dół, aż do pojawienia się środkowego wskazania (13). Zaznaczyć wysokość pomiaru na wysokości okalającego rowka oznaczeniowego.

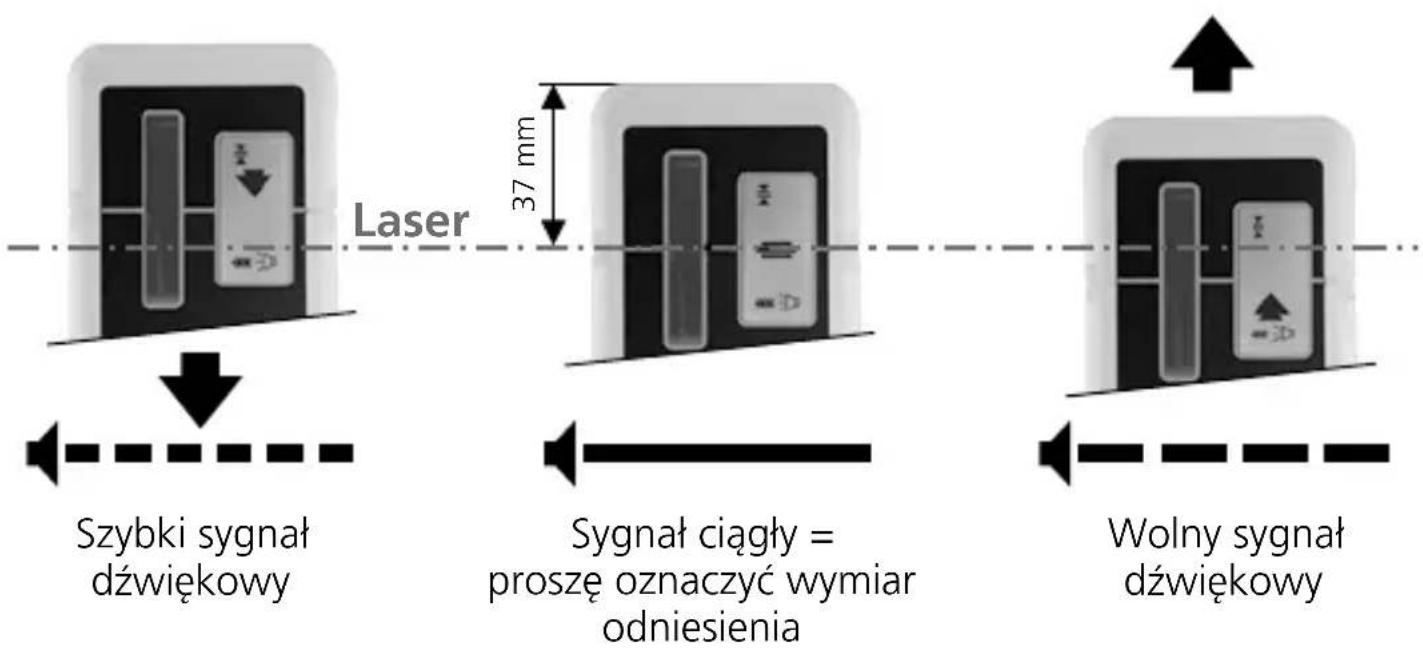

Laser 37 mm Szybki sygnał dźwiękowy Sygnał ciągły = proszę oznaczyć wymiar odniesienia Wolny sygnał dźwiękowy

Odbiorniki laserowe mają dwa obszary tolerancji:

– Obszar z ręki (10): wskazanie z większą tolerancją, do ustawiania z grubsza z ręki.
– Obszar precyzyjny (11): wskazanie z mniejszą tolerancją, do ustawiania precyzyjnego (np. z łatami mierniczymi)

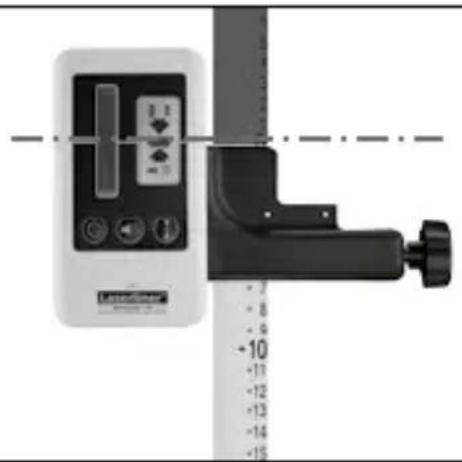

Mocowanie uniwersalne

Odbiornik laserowy może być za pomocą uniwersalnego uchwytu mocowany do łat mierniczych. Łata pomiarowa (Numer Artykułu 080.50 – czerwony / 080.51 – zielony) jest polecana przy pomiarach względem podłoża. Dzięki niej można bez obliczeń wyznaczać różnice wysokości.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np.w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne (Zmiany zastrzeżone. 10.17)
Zakres odbioru lasera maks. 100 m
Zasilanie 2 baterie AAA 1,5 V
Warunki pracy	0 ... 40°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10 ... 70°C, Wilgotność powietrza maks. 80% wilgotności względnej
Masa (z baterią) 0,14 kg
Wymiary (szer. x wys. x gł.) 60 x 110 x	23 mm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=sesoli110

CE ■

!
