Produkttype	Lasermodtager til røde og grønne roterende niveauer
Mærke	Laserliner
Model	SensoLite 110 G
Laser modtageområde	Maks. 100 m
Strømforsyning	2 AAA-batterier 1,5 V
Mål (L x H x D)	60 x 110 x 23 mm
Vægt (inkl. batterier)	0,14 kg
Arbejdsbetingelser	0 °C til 40 °C, luftfugtighed maks. 80 % RH, højde maks. 4.000 m
Opbevaringsbetingelser	-10 °C til 70 °C, luftfugtighed maks. 80 % RH
Toleranceområder	Frihåndsområde (bred tolerance) og præcisionsområde (snæver tolerance)
Montering	Universalfastgørelse til flexi-stok (ref. 080.50 rød / 080.51 grøn)
Lydsignal	Hurtige bip (stor afvigelse), langsomme bip (lille afvigelse), kontinuerlig tone (centrering)
Batteriindikator	Ja
Magnet	Ja, hold afstand > 30 cm fra implantater og følsomme enheder
Mærkerille	Cirkulær, til markering af målehøjde
Modtagefelt	Detektionsflade for laserstråle
Vedligeholdelse og rengøring	Rengør med en let fugtig klud uden opløsningsmiddel. Fjern batterier ved længere tids opbevaring.
Sikkerhed	Undlad at ændre enheden; undgå mekanisk belastning, ekstreme temperaturer og fugt; overhold elektromagnetisk kompatibilitet.
Reservedele og reparationsmuligheder	Kontakt producenten; ingen listede reservedele
Generelle oplysninger	Overholder EU-standarder; selektiv bortskaffelse i henhold til WEEE; fuld vejledning på laserliner.com/info?an=sesoli110

Ofte stillede spørgsmål - SensoLite 110 G Laserliner

Hvordan sætter jeg batterierne i?

Åbn batterirummet bagpå og indsæt to AAA-batterier 1,5 V med korrekt polaritet som vist.

Hvad er modtagerens maksimale rækkevidde?

Lasermodtageområdet er op til 100 m under gunstige forhold.

Hvordan bruger jeg den cirkulære mærkerille?

Den cirkulære mærkerille gør det muligt at markere målehøjden når modtageren er centreret på laserstrålen.

Hvad betyder de forskellige lydsignaler?

Hurtige bip: modtageren er langt fra strålen; langsomme bip: den nærmer sig; kontinuerlig tone: strålen er centreret (marker målingen).

Hvordan fastgør jeg modtageren på en stok?

Brug den medfølgende universalfastgørelse. Den gør det muligt at montere modtageren på en flexi-stok (ref. 080.50 til rød, 080.51 til grøn).

Hvordan rengør jeg enheden?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, opløsningsmidler eller skuremidler.

Hvad gør jeg, hvis modtageren ikke registrerer laseren?

Kontrollér, at den roterende laser er indstillet til maksimal rotationshastighed. Sørg for, at batterierne er i god stand, og at området ikke er blokeret.

Kan jeg bruge modtageren udendørs?

Ja, inden for arbejdsbetingelserne: 0 °C til 40 °C og luftfugtighed maks. 80 %. Undgå direkte udsættelse for regn.

Hvordan ved jeg, om batterierne er svage?

Batteriindikatoren (reference 16) lyser eller blinker for at indikere svage batterier. Udskift batterierne hurtigt.

Hvilke lasertyper er kompatible?

Modtageren fungerer med røde og grønne roterende lasere. Den er optimeret til stor detektionsafstand.

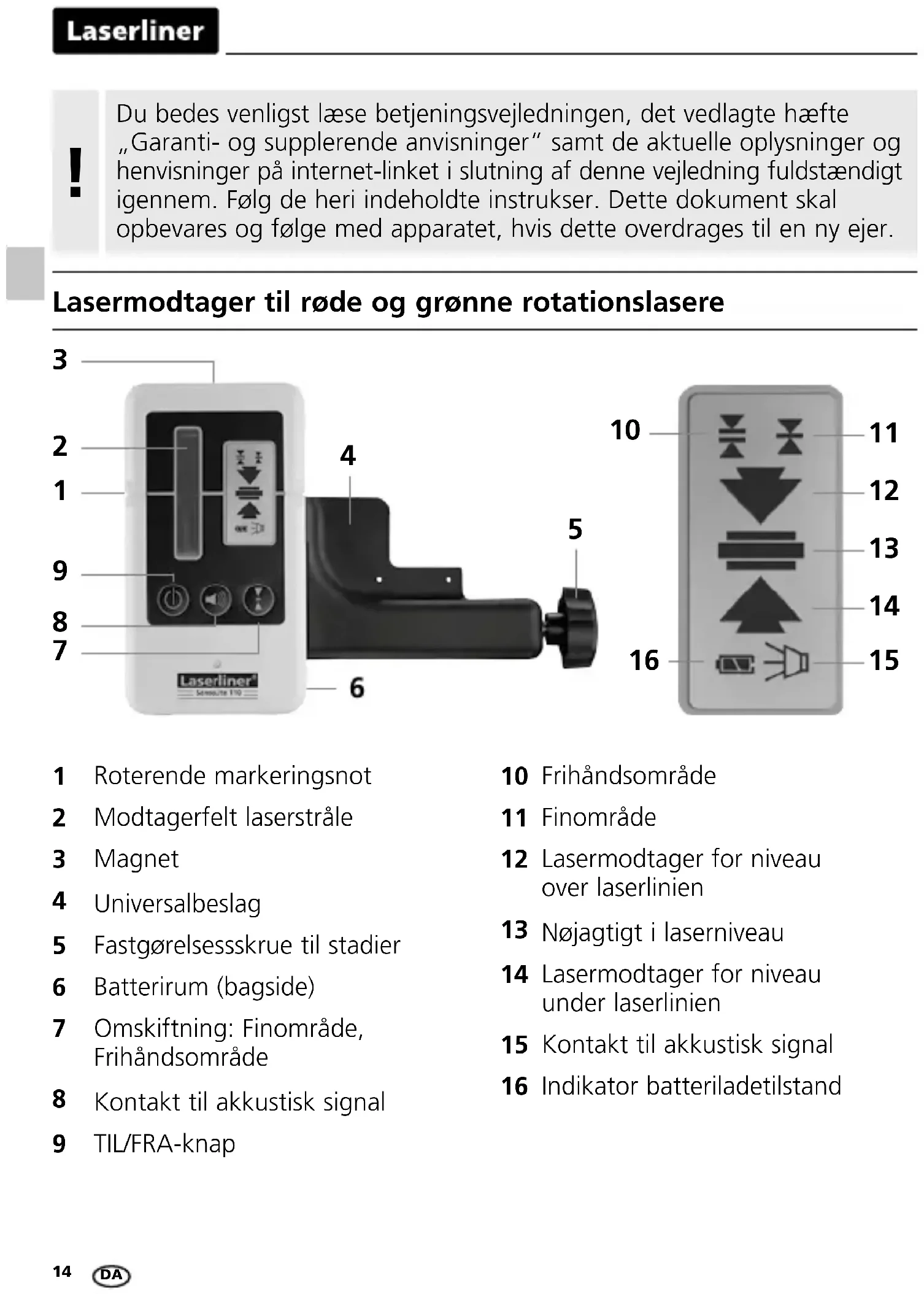

BRUGSANVISNING SensoLite 110 G Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Lasermodtager til røde og grønne rotationslasere

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner Sensuite 110

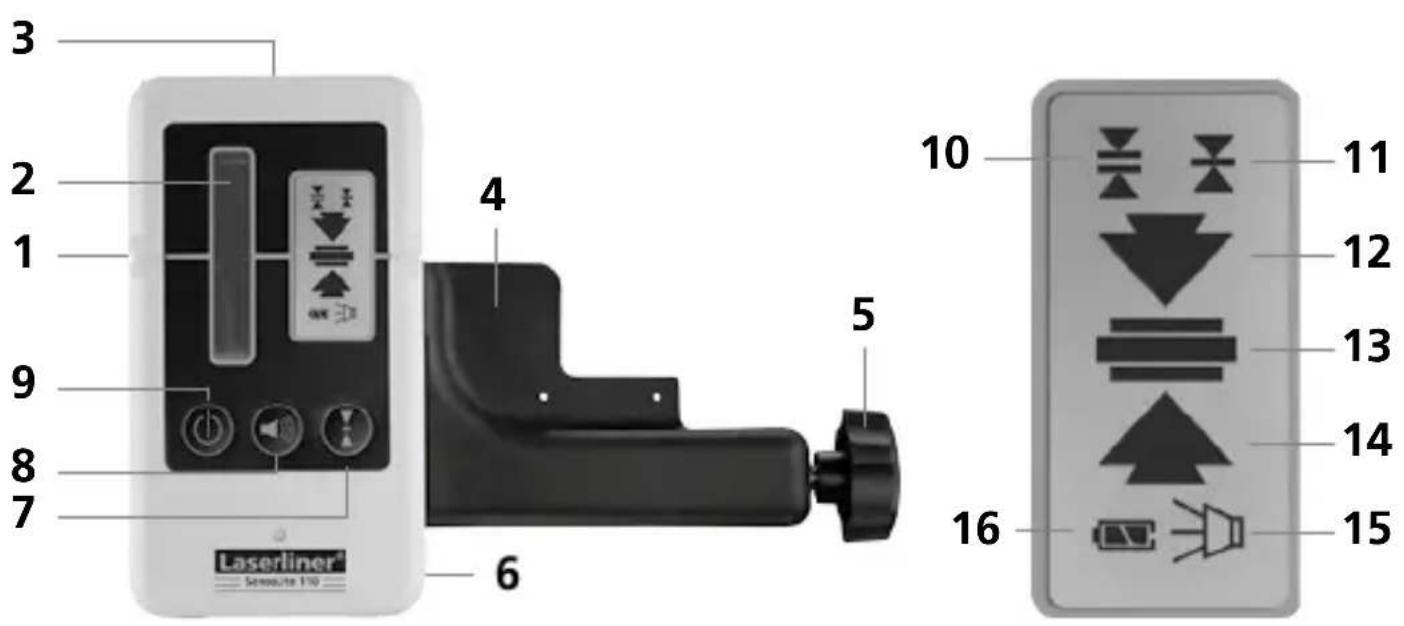

1 Roterende markeringsnot
2 Modtagerfelt laserstråle
3 Magnet
4 Universalbeslag
5 Fastgørelsessskrue til stadier
6 Batterirum (bagside)
7 Omskiftning: Finområde, Frihåndsområde
8 Kontakt til akkustisk signal
9 TIL/FRA-knap

10 Frihåndsområde
11 Finområde
12 Lasermodtager for niveau over laserlinien
13 Nøjagtigt i laserniveau
14 Lasermodtager for niveau under laserlinien
15 Kontakt til akkustisk signal
16 Indikator batteriladetilstand

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
  – Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

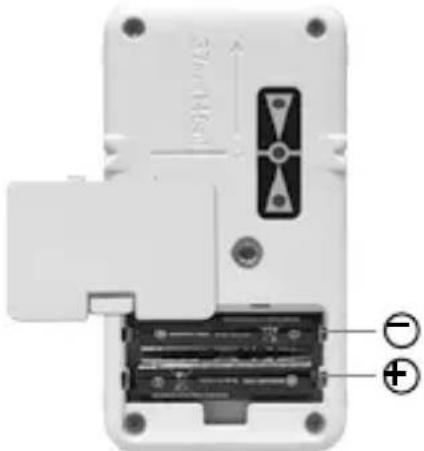

Indsættelse af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

© Arbejde med lasermodtageren

Indstil rotationslaseren til den maksimale omdrejningshastighed, og tænd for lasermodtageren.

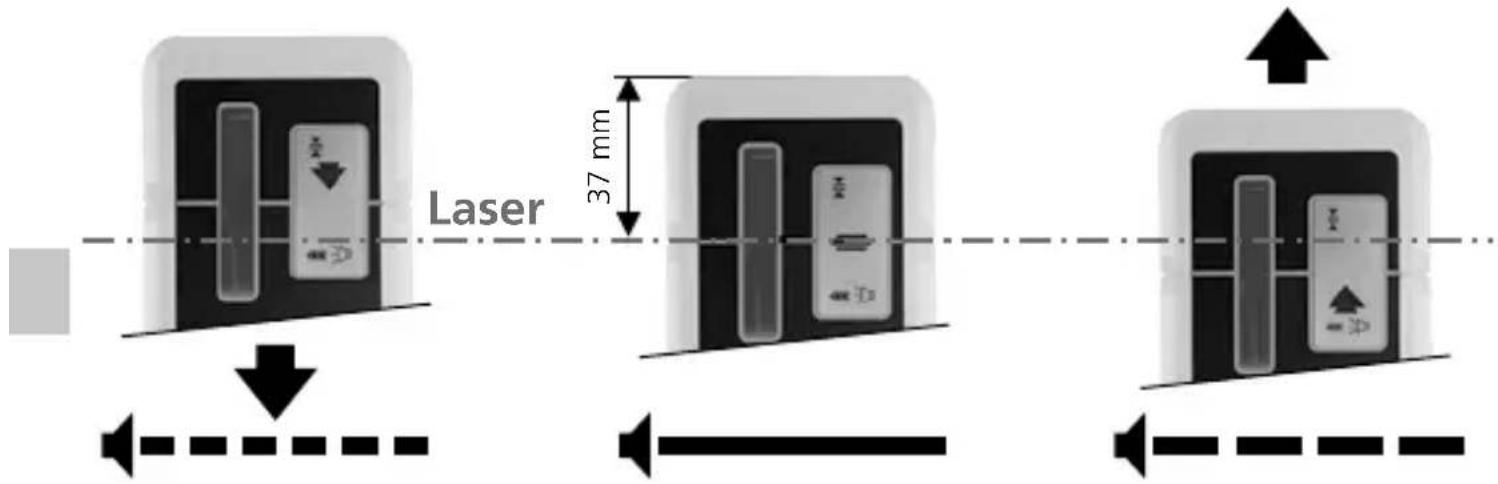

Nu kan lasermodtageren detektere laserstrålen over store afstande. Bevæg lasermodtageren op og ned gennem laserstrålen, til den midterste indikator (13) vises. Markér nu målehøjden på den roterende markeringsnot.

Laser 37 mm

Hurtig biplyd Langsom bipperant lyd = markér referencemålet

Laseren har to toleranceområder:

• Frihåndsområde (10): Visning med stor tolerance, til grovindstilling med hånden.
• Finområde (11): Visning med lille tolerance, til finjustering (fx med radier).

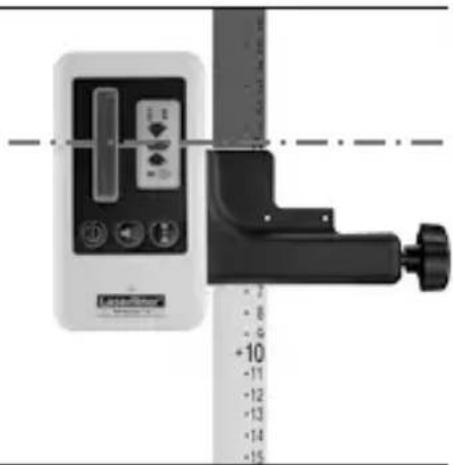

Universalbeslag

Lasermodtageren kan monteres på nivellerstadier med universalbeslaget. Flexi-stadiet 080.50 – rød / 080.51 – grøn er specielt velegnet til måling af niveauforskelle. Med flexi-stadiet kan højdeforskellen direkte aflæses på stadiets skala.

Laserless -7 -8 -9 [phone]

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Forbehold for tekniske ændringer. 10.17)
Lasermodtagelsesområde max.	100 m
Strømforsyning 2 x AAA 1,5 Volt-batterier
Arbejdsbetingelser	0 ... 40°C, Luftfugtighed maks. 80% rH, ikke-kondenserende, Arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10 ...	70°C, Luftfugtighed maks. 80%rH
Vægt (inkl. batterier) 0,14 kg
Mål (b x h x l) 60 x 110 x 23 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=sesoli110

CE —

!
