Produkttyp	Laserempfänger für rote und grüne Rotationslaser
Marke	Laserliner
Modell	SensoLite 110 G
Laserempfangsbereich	max. 100 m
Stromversorgung	2 AAA-Batterien 1,5 V
Abmessungen (L x H x T)	60 x 110 x 23 mm
Gewicht (inkl. Batterien)	0,14 kg
Arbeitsbedingungen	0 °C bis 40 °C, max. Luftfeuchtigkeit 80 % rF, max. Höhe 4 000 m
Lagerbedingungen	-10 °C bis 70 °C, max. Luftfeuchtigkeit 80 % rF
Toleranzbereiche	Handfreigabebereich (große Toleranz) und Präzisionsbereich (kleine Toleranz)
Befestigung	Universalhalterung für Flexi-Latte (Art.-Nr. 080.50 rot / 080.51 grün)
Akustisches Signal	Schnelle Pieptöne (große Abweichung), langsame Pieptöne (kleine Abweichung), Dauerton (Zentrierung)
Batterieladeanzeige	Ja
Magnet	Ja, Abstand > 30 cm zu Implantaten und empfindlichen Geräten einhalten
Markierungsnut	Rund, zum Markieren der Messhöhe
Empfangsfeld	Erfassungsfläche des Laserstrahls
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel. Bei längerer Lagerung Batterien entfernen.
Sicherheit	Gerät nicht modifizieren; mechanische Belastungen, extreme Temperaturen und Feuchtigkeit vermeiden; elektromagnetische Verträglichkeit beachten.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Hersteller; keine Ersatzteile aufgelistet
Allgemeine Informationen	Konform mit EU-Normen; getrennte Entsorgung gemäß WEEE; vollständige Anleitung auf laserliner.com/info?an=sesoli110

Häufig gestellte Fragen - SensoLite 110 G Laserliner

Wie lege ich die Batterien ein?

Öffnen Sie das Batteriefach auf der Rückseite und legen Sie zwei AAA-Batterien 1,5 V unter Beachtung der angegebenen Polarität ein.

Was ist die maximale Reichweite des Empfängers?

Der Laserempfangsbereich beträgt unter günstigen Bedingungen max. 100 m.

Wie verwende ich die kreisförmige Markierungsnut?

Die kreisförmige Markierungsnut ermöglicht es, die Messhöhe zu markieren, sobald der Empfänger auf den Laserstrahl zentriert ist.

Was bedeuten die verschiedenen Tonsignale?

Schnelle Pieptöne: Der Empfänger ist weit vom Strahl entfernt; langsame Pieptöne: Er nähert sich; Dauerton: Der Strahl ist zentriert (Markierung setzen).

Wie befestige ich den Empfänger an einer Latte?

Verwenden Sie die mitgelieferte Universalhalterung. Sie ermöglicht die Montage des Empfängers an einer Flexi-Latte (Art.-Nr. 080.50 für rot, 080.51 für grün).

Wie reinige ich das Gerät?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Scheuermittel.

Was tun, wenn der Empfänger den Laser nicht erkennt?

Stellen Sie sicher, dass der Rotationslaser auf die maximale Rotationsgeschwindigkeit eingestellt ist. Überprüfen Sie, ob die Batterien in gutem Zustand sind und der Bereich nicht blockiert ist.

Kann ich den Empfänger im Freien verwenden?

Ja, unter den Arbeitsbedingungen: 0 °C bis 40 °C und max. Luftfeuchtigkeit 80 %. Vermeiden Sie direkte Regenaussetzung.

Wie erkenne ich, ob die Batterien schwach sind?

Die Batterieladeanzeige (Markierung 16) leuchtet oder blinkt, um eine schwache Batterie anzuzeigen. Tauschen Sie die Batterien schnell aus.

Welche Lasertypen sind kompatibel?

Der Empfänger arbeitet mit roten und grünen Rotationslasern. Er ist für eine große Erfassungsreichweite optimiert.

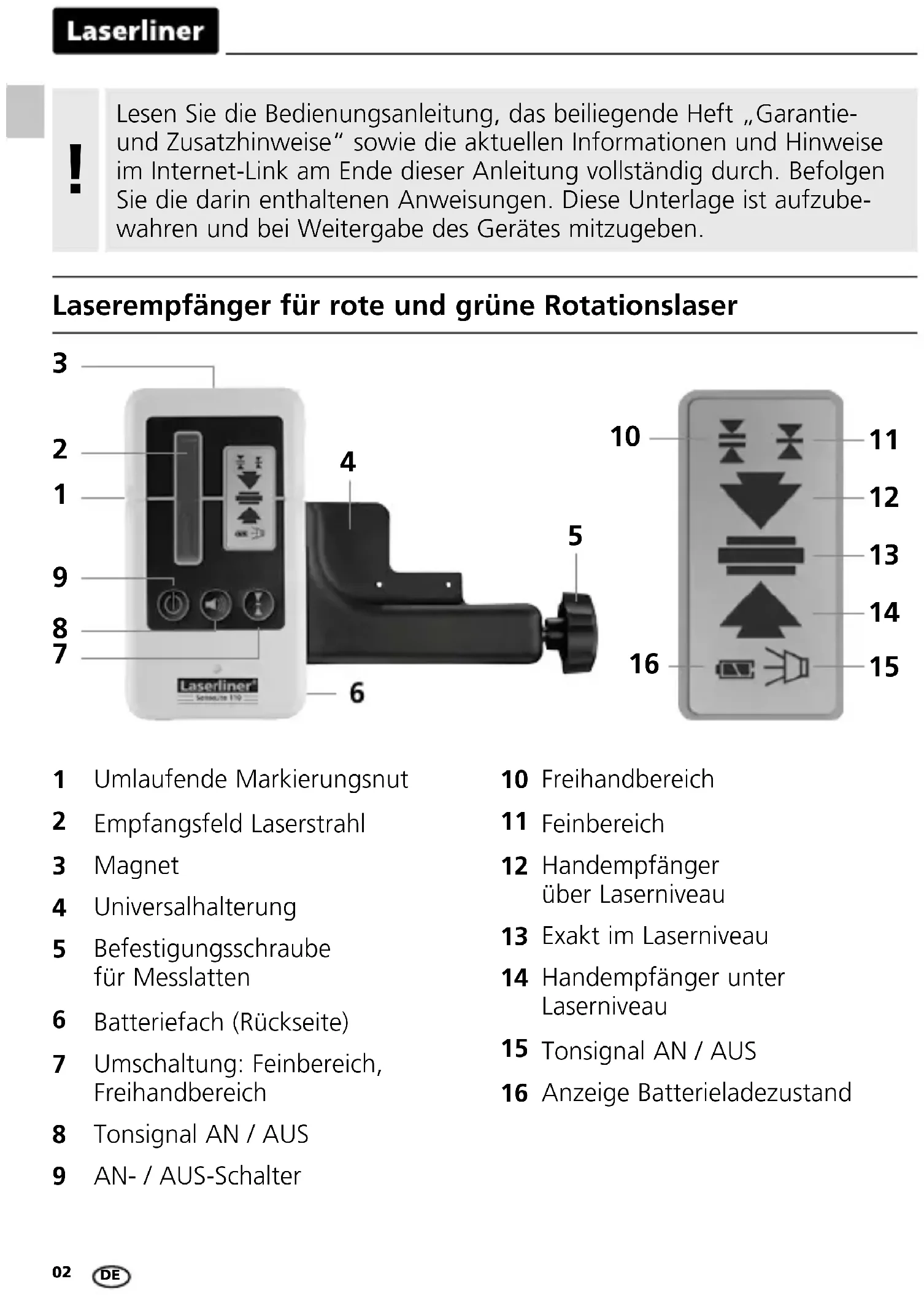

BEDIENUNGSANLEITUNG SensoLite 110 G Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Laserempfänger für rote und grüne Rotationslaser

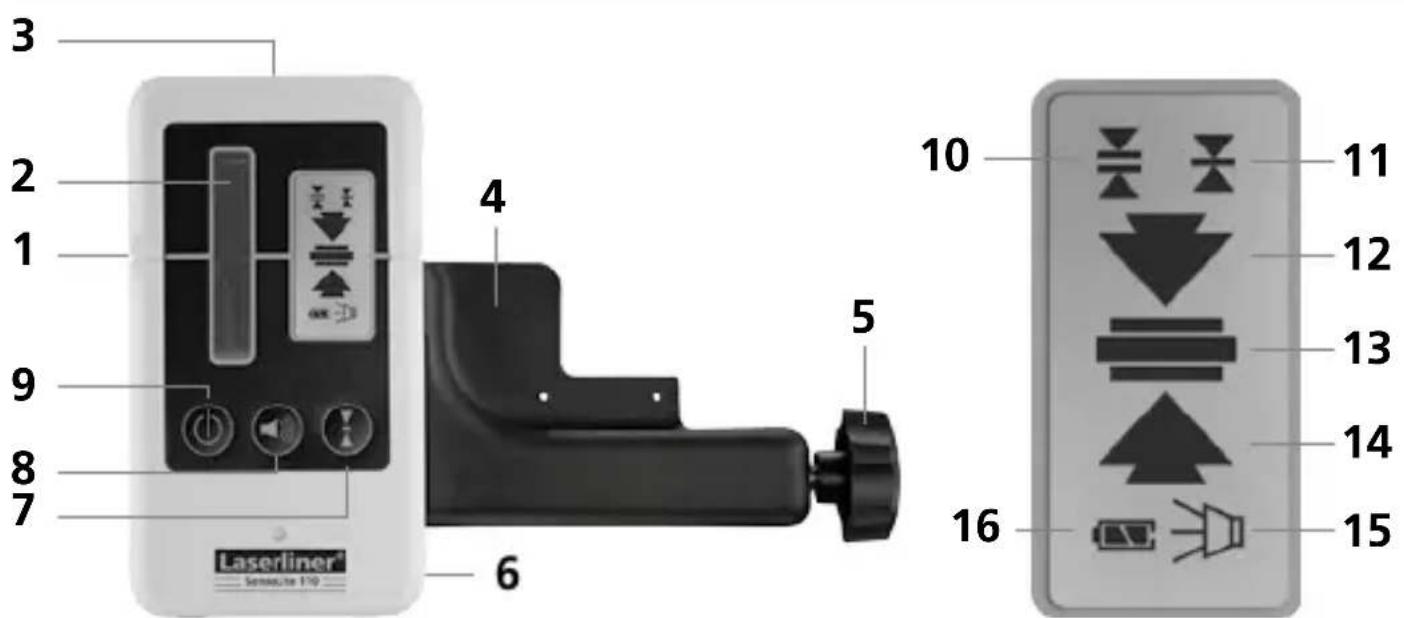

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner® Sensacite 110

1 Umlaufende Markierungsnut
2 Empfangsfeld Laserstrahl
3 Magnet
4 Universalhalterung
5 Befestigungsschraube für Messlatten
6 Batteriefach (Rückseite)
7 Umschaltung: Feinbereich, Freihandbereich
8 Tonsignal AN / AUS
9 AN- / AUS-Schalter

10 Freihandbereich
11 Feinbereich
12 Handempfänger über Laserniveau
13 Exakt im Laserniveau
14 Handempfänger unter Laserniveau
15 Tonsignal AN / AUS
16 Anzeige Batterieladezustand

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
  Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

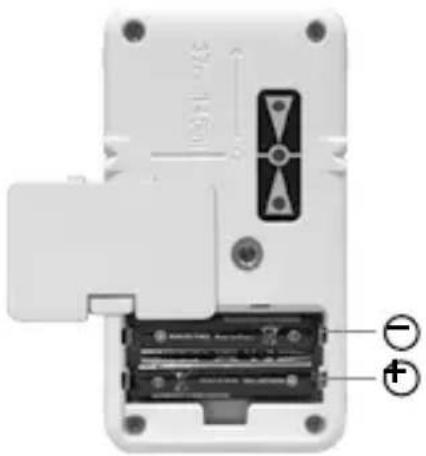

Einlegen der Batterie

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Arbeiten mit dem Laserempfänger

Den Rotationslaser auf die maximale Drehzahl einstellen und den Laserempfänger einschalten.

Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf- und abwärts, bis die mittlere Anzeige (13) erscheint. Markieren Sie nun die Messhöhe an der umlaufenden Markierungsnut.

Laser 37 mm schnelles Piepen langsam dau Piepen= Markieren Sie das Referenzmaß

Der Laser-Empfänger verfügen über 2 Toleranzbereiche:

• Freihandbereich (10): Modus mit größerer Toleranz, für grobes Ausrichten von Hand.
• Feinbereich (11): Modus mit kleinerer Toleranz, für feines Ausrichten (z.B. mit Messlatten).

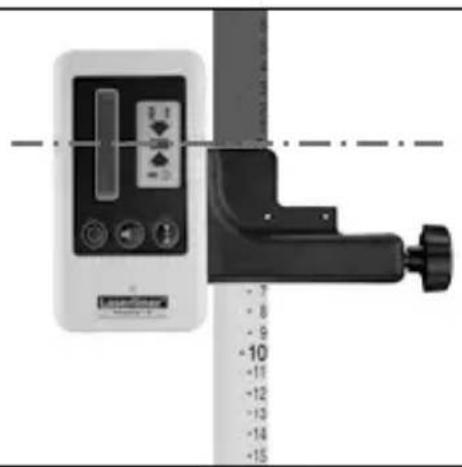

Universalhalterung

Der Laserempfänger kann mit der Universalhalterung an Messlatten befestigt werden. Die Fleximesslatte (Art-Nr.: 080.50 – rot / 080.51 – grün) ist für alle Messungen von Bodenhöhen zu empfehlen. Mit dieser können Sie ohne zu rechnen direkt Höhenunterschiede ermitteln.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (technische Änderungen vorbehalten. 10.17)
Laser-Empfangsbereich max. 100 m
Stromversorgung 2 x AAA 1,5	Volt Batterien
Arbeitstemperatur	0°C...40°C, Luftfeuchtigkeit max. 80%rH,nicht kondensierend, Arbeitshöhe max. 4000 müber NN (Normalnull)
Lagertemperatur -10°C...70°C	Luftfeuchtigkeit max. 80%rH
Gewicht (inkl. Batterie) 0,14 kg
Abmessungen (B x H x T) 60 x	110 x 23 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=sesoli110
