Producttype	Laserontvanger voor rode en groene roterende niveaus
Merk	Laserliner
Model	SensoLite 110 G
Laserontvangstbereik	Maximaal 100 m
Voeding	2 AAA-batterijen 1,5 V
Afmetingen (L x H x D)	60 x 110 x 23 mm
Gewicht (inclusief batterijen)	0,14 kg
Werkomstandigheden	0 °C tot 40 °C, max. luchtvochtigheid 80 % RV, max. hoogte 4.000 m
Opslagomstandigheden	-10 °C tot 70 °C, max. luchtvochtigheid 80 % RV
Tolerantiebereiken	Handmatig bereik (ruime tolerantie) en precisiebereik (kleine tolerantie)
Bevestiging	Universele bevestiging voor flexibele vizierstok (ref. 080.50 rood / 080.51 groen)
Geluidssignaal	Snelle piepjes (grote afwijking), langzame piepjes (kleine afwijking), continu geluid (centreren)
Batterijladingsindicator	Ja
Magneet	Ja, minimaal 30 cm afstand houden van implantaten en gevoelige apparaten
Markeergroef	Cirkelvormig, om de meethoogte te markeren
Ontvangstveld	Detectieoppervlak van de laserstraal
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddel. Verwijder de batterijen bij langdurige opslag.
Veiligheid	Wijzig het apparaat niet; vermijd mechanische belasting, extreme temperaturen en vocht; houd rekening met elektromagnetische compatibiliteit.
Onderdelen en repareerbaarheid	Neem contact op met de fabrikant; geen vermelde reserveonderdelen
Algemene informatie	Conform EU-normen; gescheiden afvoer volgens AEEA; volledige handleiding op laserliner.com/info?an=sesoli110

Veelgestelde vragen - SensoLite 110 G Laserliner

Hoe plaats ik de batterijen?

Open het batterijvak aan de achterkant en plaats twee AAA-batterijen van 1,5 V met inachtneming van de aangegeven polariteit.

Wat is het maximale bereik van de ontvanger?

Het laserontvangstbereik is maximaal 100 m onder gunstige omstandigheden.

Hoe gebruik ik de cirkelvormige markeergroef?

De cirkelvormige markeergroef maakt het mogelijk om de meethoogte te markeren zodra de ontvanger is gecentreerd op de laserstraal.

Wat betekenen de verschillende geluidssignalen?

Snelle piepjes: de ontvanger is ver van de straal; langzame piepjes: hij nadert; continu geluid: de straal is gecentreerd (markeer de meting).

Hoe bevestig ik de ontvanger op een vizierstok?

Gebruik de meegeleverde universele bevestiging. Hiermee kan de ontvanger worden gemonteerd op een flexibele vizierstok (ref. 080.50 voor rood, 080.51 voor groen).

Hoe reinig ik het apparaat?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, oplosmiddelen of schurende producten.

Wat te doen als de ontvanger de laser niet detecteert?

Controleer of de roterende laser is ingesteld op de maximale rotatiesnelheid. Zorg dat de batterijen in goede staat zijn en dat het bereik niet wordt belemmerd.

Kan ik de ontvanger buitenshuis gebruiken?

Ja, onder de werkomstandigheden: 0 °C tot 40 °C en max. luchtvochtigheid 80 %. Vermijd directe blootstelling aan regen.

Hoe weet ik of de batterijen bijna leeg zijn?

De batterijladingsindicator (markering 16) gaat branden of knippert om een bijna lege batterij aan te geven. Vervang de batterijen snel.

Welke soorten lasers zijn compatibel?

De ontvanger werkt met rode en groene roterende lasers. Hij is geoptimaliseerd voor een grote detectieafstand.

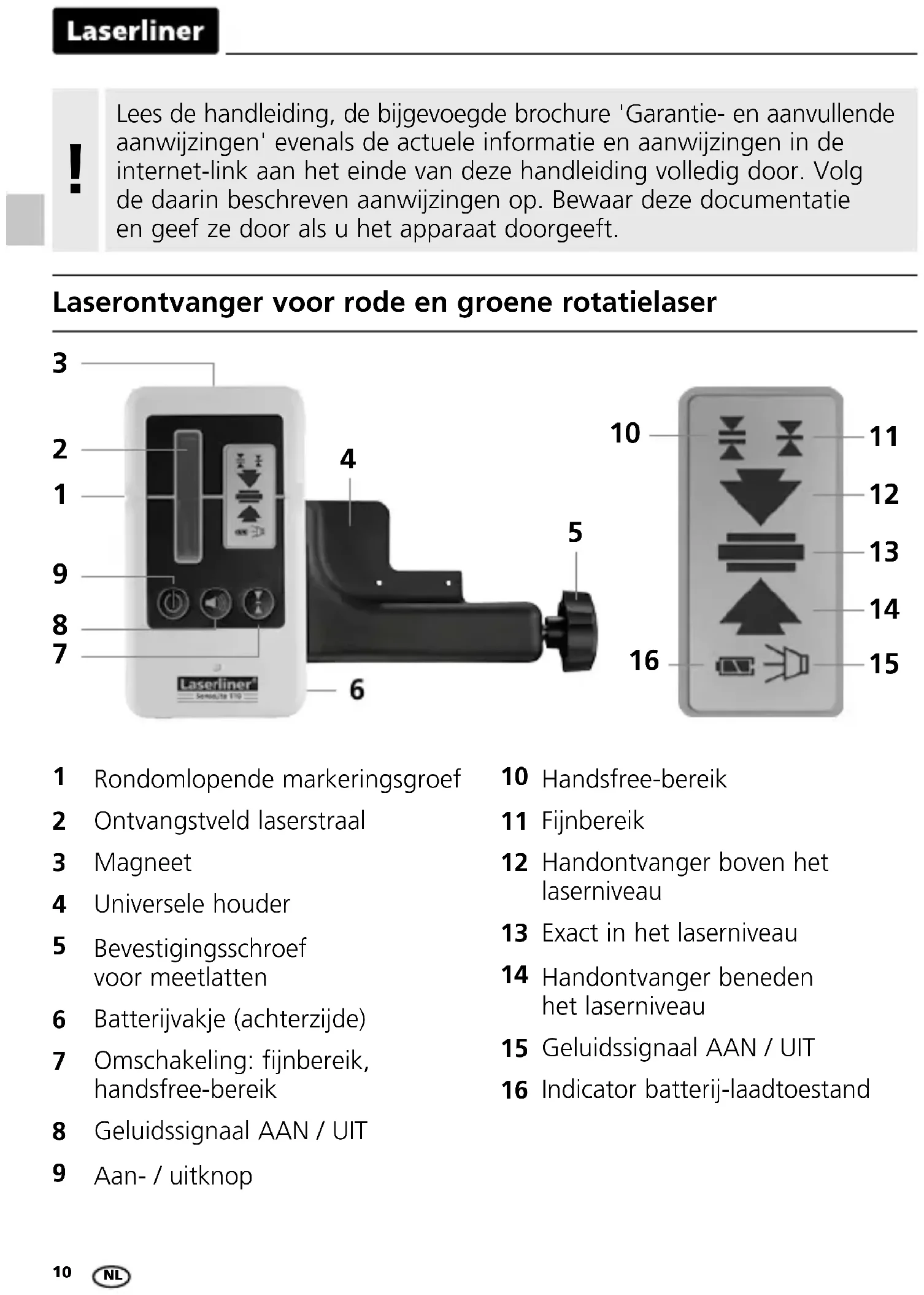

GEBRUIKSAANWIJZING SensoLite 110 G Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

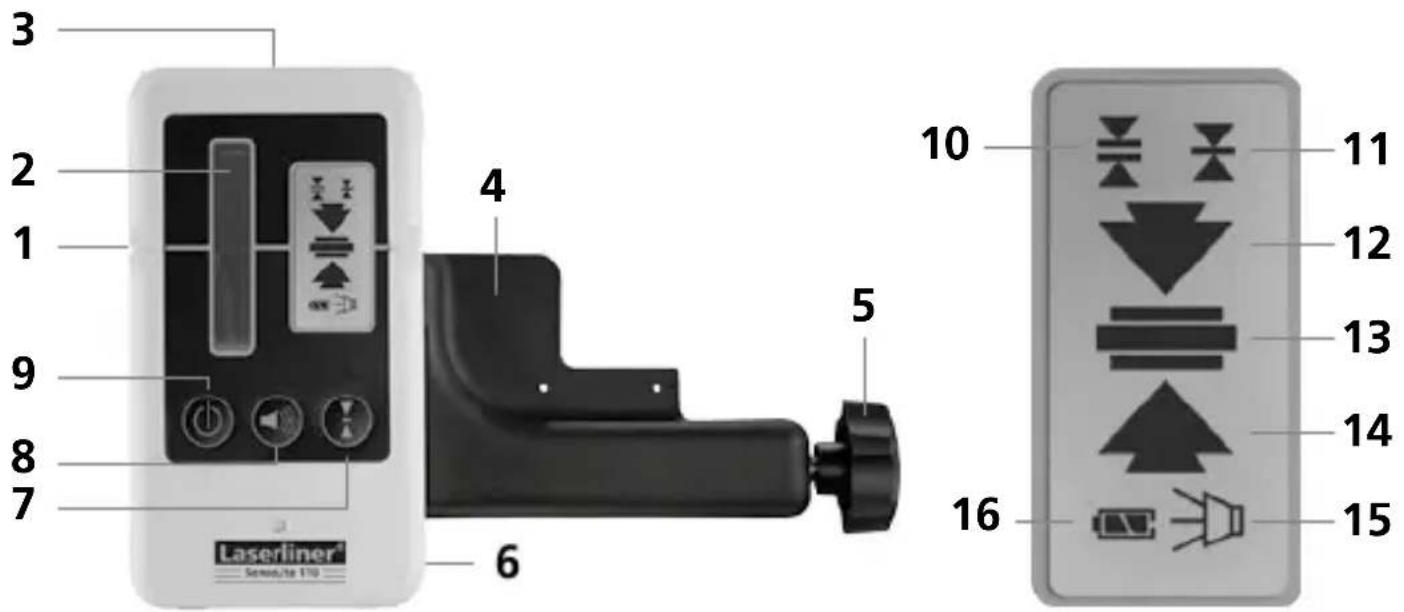

Laserontvanger voor rode en groene rotatielaser

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner® Semestre 110

1 Rondomlopende markeringsgroef
2 Ontvangstveld laserstraal
3 Magneet
4 Universele houder
5 Bevestigingsschroef voor meetlatten
6 Batterijvakje (achterzijde)
7 Omschakeling: fijnbereik, handsfree-bereik
8 Geluidssignaal AAN / UIT
9 Aan- / uitknop

10 Handsfree-bereik
11 Fijnbereik
12 Handontvanger boven het laserniveau
13 Exact in het laserniveau
14 Handontvanger beneden het laserniveau
15 Geluidssignaal AAN / UIT
16 Indicator batterij-laadtoestand

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
  – De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

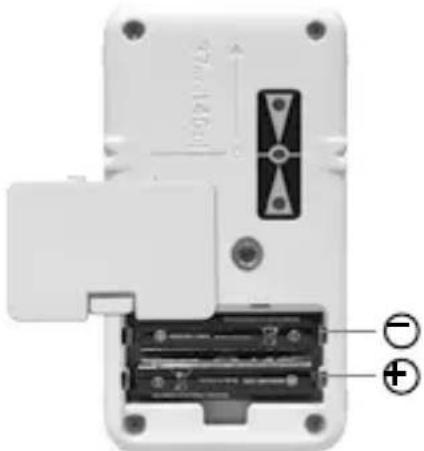

Plaatsen van de batterij

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

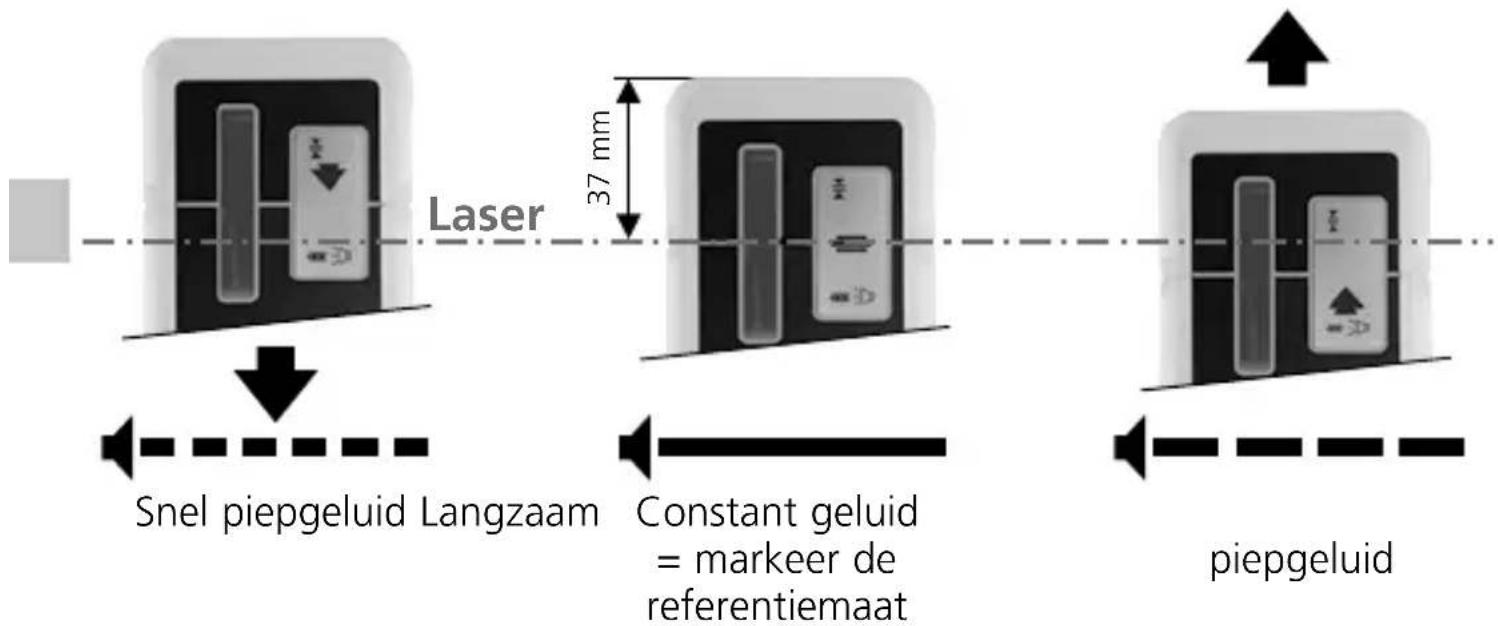

Werken met de laserontvanger

Stel de rotatielaser in op het maximale toerental en schakel de laserontvanger in. Nu kan de laserontvanger de laserstraal op grote afstand optimaal herkennen. Beweeg vervolgens de laserontvanger door de laserstraal omhoog en omlaag totdat de middelste weergave (13) verschijnt. Markeer nu de meethoogte op de rondomlopende markeergroef.

Laser 37 mm Snel piegeluid Langzaam Constant geluid = markeer de referentiemaat piegeluid

De laserontvangers beschikken over 2 tolerantiebereiken:

• Handsfree-bereik (10): weergave met grotere tolerantie voor een grove, handmatige uitlijning.
• Fijnbereik (11): weergave met kleinere tolerantie voor een fijne uitlijning (bijv. met meetlatten).

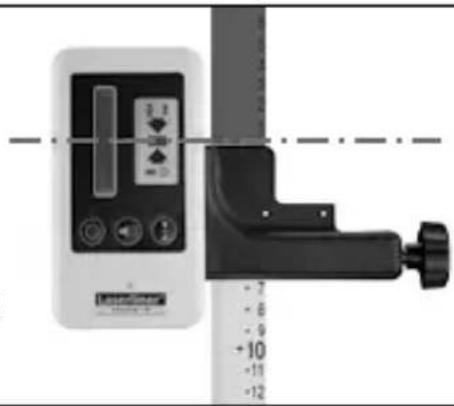

Universeel houder

De ontvanger kan d.m.v. de universeel houder aan de meetlatten bevestigd worden. Het is raadzaam, de flexibele meetlat (art.-nr.: 080.50) voor alle metingen van vloerhoogtes te gebruiken. Hiermee kunt u – zonder te moeten rekenen – direct hoogteverschillen vaststellen.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 'Elektromagnetische Felder' (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veranderingen voorbehouden. 10.17)
Laserontvangstbereik max.	100 m
Stroomvoorziening 2 x AAA	1,5 Volt-batterijen
Werkomstandigheden	0 ... 40°C, Luchtvochtigheid max. 80% rH,niet-condenserend, Werkhoogte max. 4000 mboven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70 °C, Luchtvochtigheid max. 80% rH
Gewicht (incl. batterijen) 0,14 kg
Afmetingen (B x H x D) 60 x 110 x 23 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=sesoli110

CE —

!
