LIETOŠANAS INSTRUKCIJA AutoLineLaser 3D Set 300 Laserliner

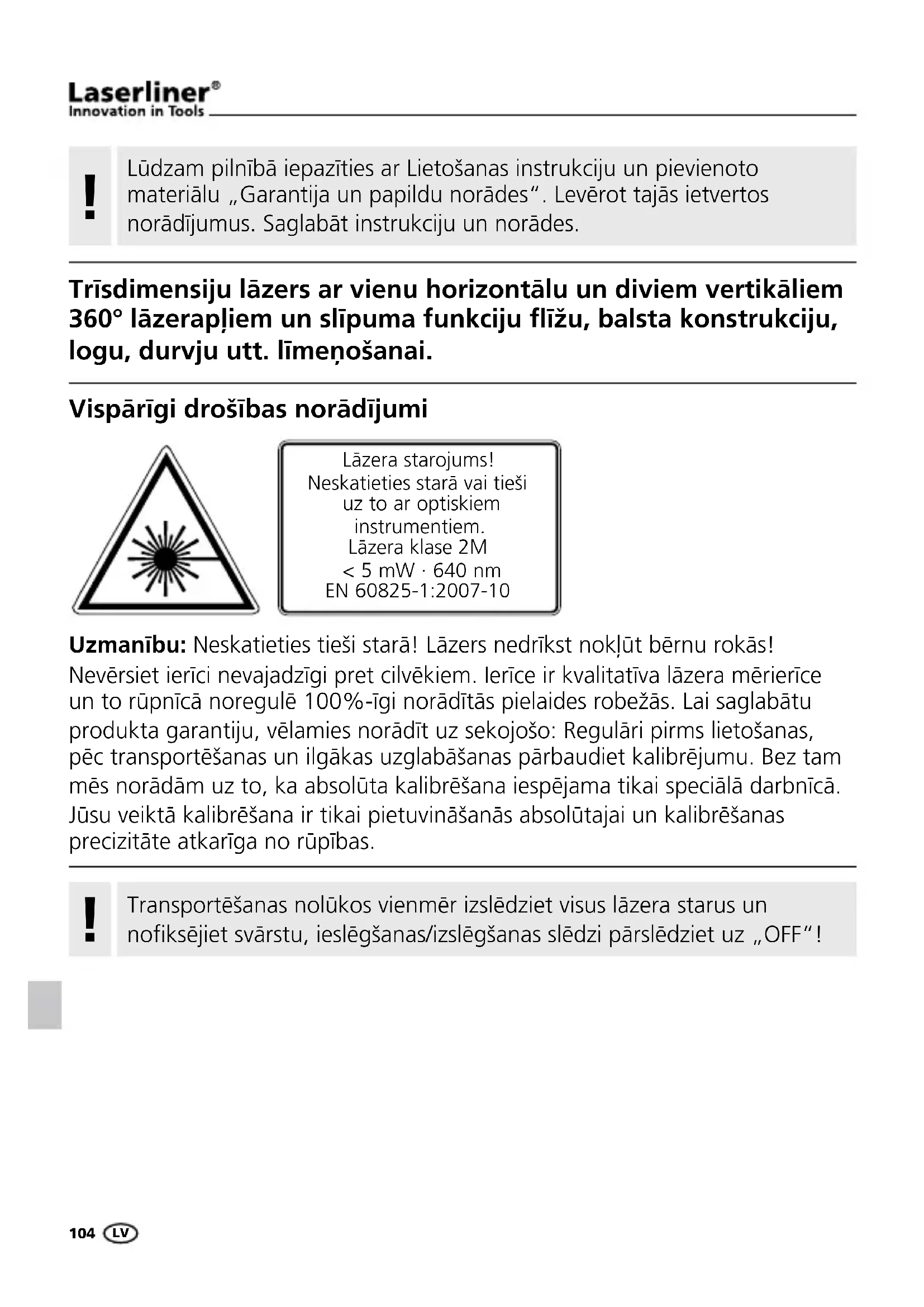

Vispārīgi drošības norādījumi Uzmanību: Neskatieties tieši starā! Lāzers nedrīkst nokļūt bērnu rokās! Nevērsiet ierīci nevajadzīgi pret cilvēkiem. Ierīce ir kvalitatīva lāzera mērierīce un to rūpnīcā noregulē 100%-īgi norādītās pielaides robežās. Lai saglabātu produkta garantiju, vēlamies norādīt uz sekojošo: Regulāri pirms lietošanas, pēc transportēšanas un ilgākas uzglabāšanas pārbaudiet kalibrējumu. Bez tam mēs norādām uz to, ka absolūta kalibrēšana iespējama tikai speciālā darbnīcā. Jūsu veiktā kalibrēšana ir tikai pietuvināšanās absolūtajai un kalibrēšanas precizitāte atkarīga no rūpības. Lāzera starojums! Neskatieties starā vai tieši uz to ar optiskiem instrumentiem. Lāzera klase 2M < 5 mW · 640 nm EN 60825-1:2007-10 Transportēšanas nolūkos vienmēr izslēdziet visus lāzera starus un nofiksējiet svārstu, ieslēgšanas/izslēgšanas slēdzi pārslēdziet uz „OFF“!

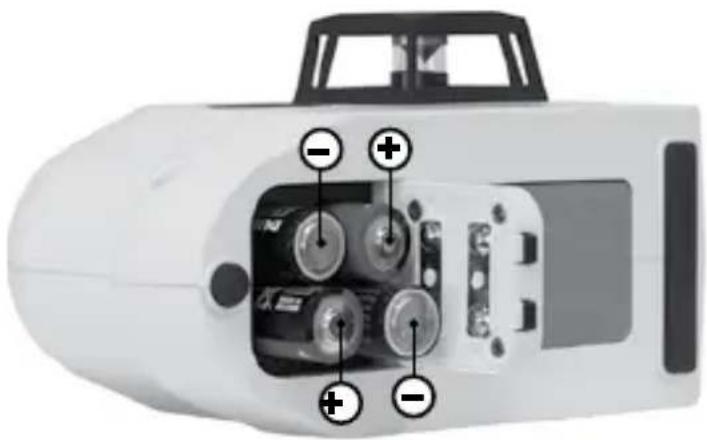

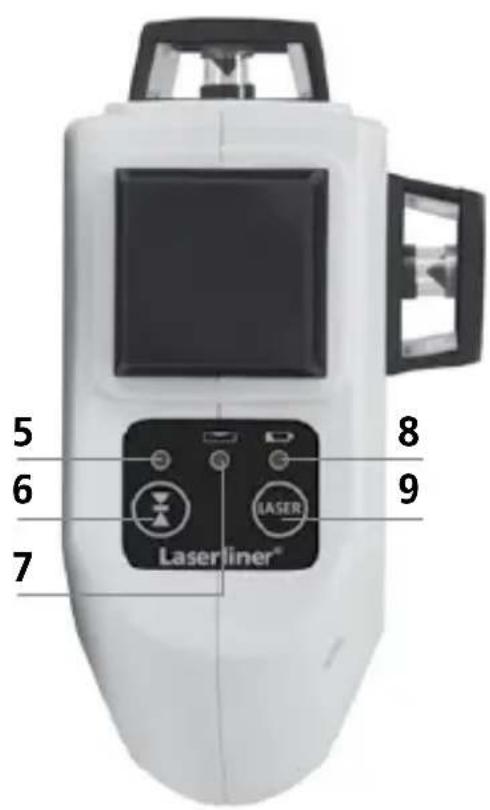

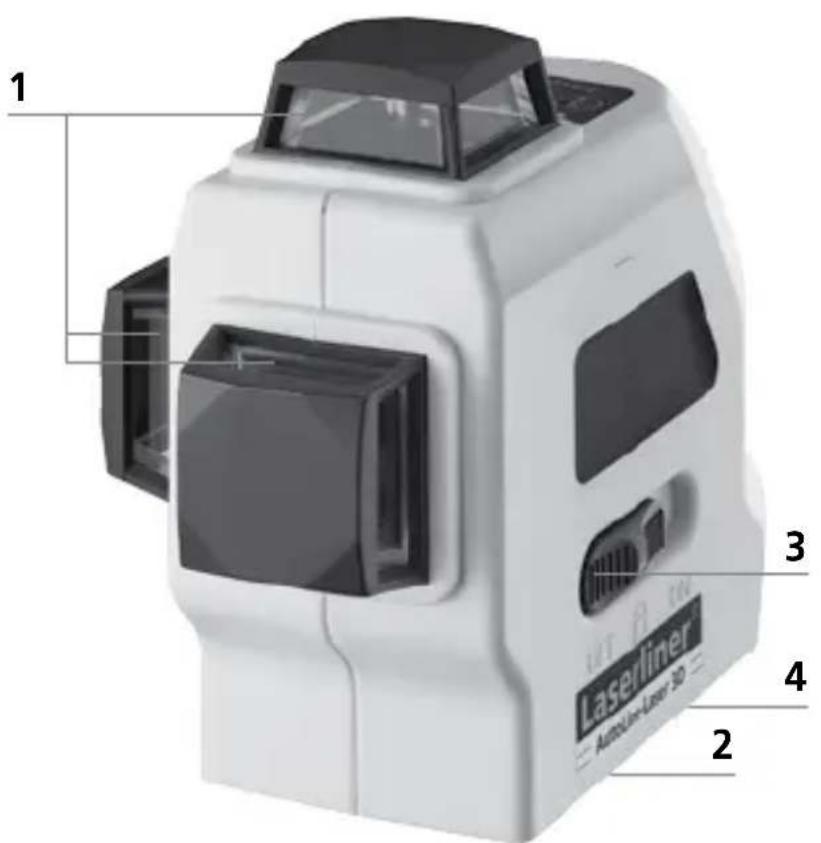

Bateriju ielikšana Atveriet bateriju nodalījumu un ievietojiet baterijas (4 x AA tipa) atbilstoši norādītajiem simboliem. Levērojiet pareizu polaritāti. Lāzerstara lodziņš Bateriju nodalījums (apakšpusē) Ieslēgšanas / izslēgšanas slēdzis; Transporta drošinātājs; Slīpuma režīms Statīva vītne 5/8” (apakšpusē) LED manuālās uztveršanas režīms Manuālā uztvērēja režīma ieslēgšana/ izslēgšana LED slīpuma režīms Deg LED: režīms ieslēgts Nedeg LED: režīms izslēgts Baterijas uzlādes līmenis Lāzerstaru izvēles taustiņš

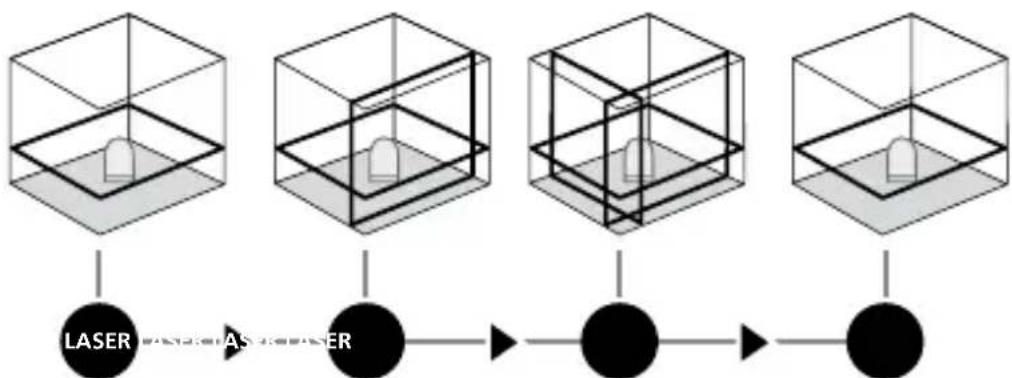

Horizontāla un vertikāla līmeņošana Atbrīvojiet transporta drošinātāju, ieslēgšanas/izslēgšanas slēdzi pārslēdziet pozīcijā „ON“. Parādās horizontālā lāzera līnija. Ar izvēles taustiņu var ieslēgt atsevišķas lāzera līnijas. Lai veiktu horizontālo un vertikālo līmeņošanu, jābūt atbrīvotam transporta drošinātājam. Tiklīdz ierīce novirzās no automātiskā 2,5° nolīmeņošanas diapazona, sāk mirgot lāzera stari un atskan signāls. Novietojiet ierīci tā, lai tā atrastos līmeņošanas zonā.

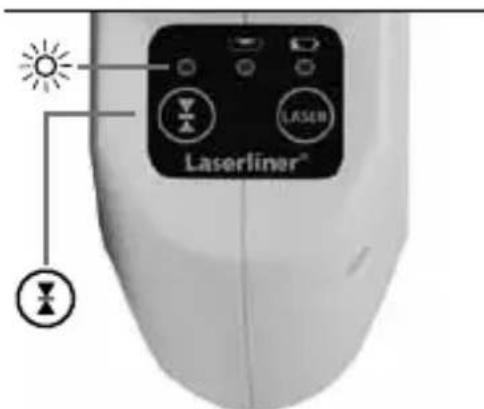

Manuālās uztveršanas režīms Papildiespēja: Darbs ar lāzeruztvērēju RX Izmantojiet lāzeruztvērēju RX (papildu piederums) nivelēšanai lielā attālumā vai tad, kad lāzera līnijas vairs nav saskatāmas. Lai strādātu ar lāzeruztvērēju, nospiežot taustiņu 6 (ieslēgt / izslēgt manuālās uztveršanas režīmu), pārslēdziet līnijlāzeru uz manuālās uztveršanas režīmu. Tagad lāzera līnijas pulsē ar augstu frekvenci un kļūst tumšākas. Šīs pulsācijas ļauj lāzeruztvērējam identicēt lāzera līnijas. Lietojot lāzeruztvērēju līniju lāzera uztveršanai, lūdzam ievērot lāzeruztvērēja lietošanas instrukciju. !107 AutoLine-Laser 3D

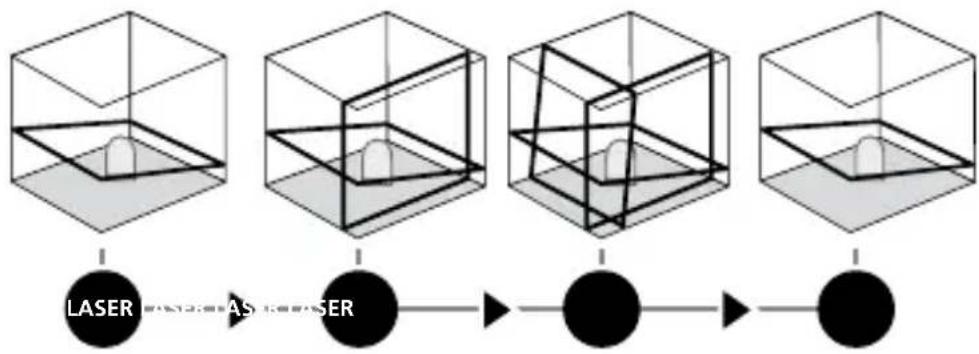

Nenoņemiet transporta stiprinājumu, pārbīdiet ieslēgšanas/izslēgšanas slēdzi pozīcijā pa vidu un ar izvēles taustiņu izvēlieties lāzerus. Tagad iespējams izveidot slīpas plaknes jeb slīpumus. Šajā režīmā lāzera stari vairs neizlīmeņojas automātiski. Par to signalizē mirgojoši lāzera stari. Papildus nepārtraukti deg sarkana gaismas diode (7). Slīpuma režīms Tehniskie dati Automātiskas nolīmeņošanās diapazons ± 2,5° Precizitāte ± 0,2 mm / m Darbības rādiuss (atkarībā no telpas gaišuma) 20 m Darbības rādiuss ar manuālo uztvērēju (atkarīgs no tehniski nosacītām spilgtuma atšķirībām) 50 m Lāzera viļņu garums 640 nm Lāzera klase / izeja/ līniju lāzers 2M / < 5 mW Strāvas padeve 4 x 1,5V sārma baterijas (tips AA, LR6) Darbības laiks ar 3 lāzera virsmām ar 2 lāzera virsmām ar 1 lāzera virsmu apm. 6 h apm. 10 h apm. 25 h Darba temperatūra 0°C ... +50°C Uzglabāšanas temperatūra -10°C ... +70°C Mērījumi (p x a x d) 85 x 130 x 160 mm Svars (ieskaitot baterijas) 820 g Speciālās optikas dēļ, kura rada nepārtrauktu 360° lāzera līniju, dažādos līnijas posmos var būt novērojamas tehniski nosacītas spilgtuma atšķirības. Tā rezultātā manuālā uztvērēja režīmā var būt atšķirīgs darbības rādiuss.

Iespējamas tehniskas izmaiņas. 04.2014108

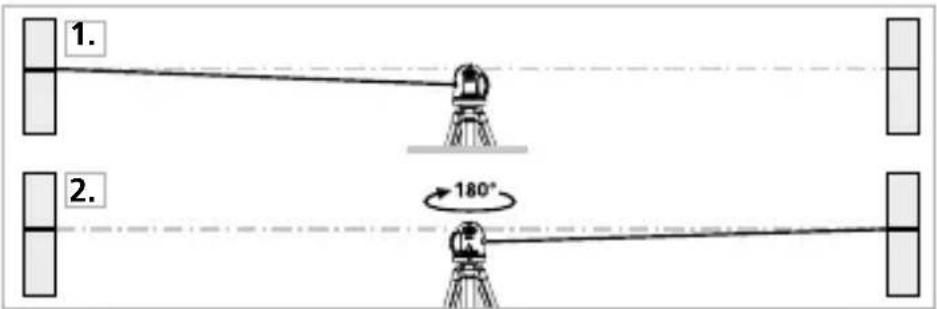

< 0,2 mm / m = OK Sagatavošanās kalibrējuma pārbaudei Jūs varat pārbaudīt lāzera kalibrējumu. Novietojiet ierīci pa vidu starp 2 sienām, kuras viena no otras ir vismaz 5 m attālumā. Ieslēdziet ierīci, šim nolūkam atbrīvojot transporta drošinātāju (iedegas krustenisks lāzerstars). Lai pārbaude būtu optimāla, lūdzu, izmantojiet statīvu.

1. Atzīmējiet uz sienas punktu A1.

2. Pagrieziet ierīci par 180° un atzīmējiet punktu A2.

Tagad starp A1 un A2 ir horizontāla atsauces līnija. Kalibrējuma pārbaude

3. Novietojiet ierīci iespējami tuvu sienai atzīmētā punkta A1 augstumā.

4. Pagrieziet ierīci par 180° un atzīmējiet punktu A3.

Starpība starp A2 un A3 ir pielaide. Ja A2 un A3 viens no otra atrodas tālāk par 0,2 mm / m, ir nepieciešama kalibrēšana. Sazinieties ar Jūsu specializēto tirgotāju vai griezieties UMAREX-LASERLINER servisa nodaļā.

Horizontālās līnijas pārbaude Uzstādiet ierīci apm. 5 m no sienas un ieslēdziet krustenisko lāzerstaru. Atzīmējiet uz sienas punktu B. Pagrieziet krustenisko lāzerstaru par apm. 2,5 m pa labi un atzīmējiet punktu C. Pārbaudiet, vai horizontālā līnija no punkta C atrodas ± 3 mm tādā pašā augstumā kā B punkts. Atkārtojiet procedūru, pagriežot pa kreisi. Vertikālās līnijas pārbaude Uzstādiet ierīci apm. 5 m no sienas. Nostipriniet pie sienas atsvaru ar 2,5 m garu auklu, atsvaram ir brīvi jāšūpojas. Ieslēdziet ierīci un pavērsiet vertikālo lāzerstaru uz atsvara auklu. Precizitāte ir pielaides robežās, ja starpība starp lāzerstaru un atsvara auklu nav lielāka par ± 1,5 mm. Pirms lietošanas, pēc transportēšanas un ilgākas uzglabāšanas vienmēr pārbaudiet kalibrējumu.
