AutoLineLaser 3D Set 300 - Laser-taso Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	3D-linjatasolaseri
Merkki	Laserliner
Malli	AutoLineLaser 3D Set 300
Mitat (P x L x K)	85 x 130 x 160 mm
Paino (paristojen kanssa)	820 g
Virtalähde	4 alkaliparistoa 1,5 V (tyyppi AA, LR6)
Lasertyyppi	Linjalasersäde, luokka 2M, 640 nm, < 5 mW
Automaattitasauksen alue	± 2,5°
Tarkkuus	± 0,2 mm/m
Työskentelyalue	20 m (ilman vastaanotinta), 50 m (vastaanottimella RX)
Käyttöaika	n. 6 h (3 tasoa), 10 h (2 tasoa), 25 h (1 taso)
Käyttölämpötila	0 °C – +50 °C
Säilytyslämpötila	-10 °C – +70 °C
Päätoiminnot	360° vaaka- ja pystylinjat, kallistustila, manuaalinen vastaanotintila
Käyttöönotto	Vapauta kuljetuslukitus, käännä kytkin ON-asentoon
Huolto ja puhdistus	Tarkista kalibrointi säännöllisesti, puhdista kuivalla liinalla
Turvallisuus	Älä katso säteeseen, vältä kosketusta silmiin
Varaosat ja korjattavuus	Ota yhteyttä UMAREX-LASERLINER-huoltoon kalibrointia tai korjauksia varten
Yleiset tiedot	EU-standardien mukainen, hävitys WEEE-direktiivin mukaan

Usein kysytyt kysymykset - AutoLineLaser 3D Set 300 Laserliner

Kuinka asetan paristot paikalleen?

Avaa paristolokero laitteen takana. Aseta 4 AA-tyyppistä (LR6) alkaliparistoa napaisuusmerkkien mukaisesti. Sulje lokero.

Kuinka lasersäde kytketään päälle?

Vapauta kuljetuslukitus kääntämällä PÄÄLLE/POIS-kytkin ON-asentoon. Vaakasuora lasersäde ilmestyy. Valitse haluamasi linjat valintapainikkeella.

Mitä tehdä, jos lasersäteet vilkkuvat ja ääni kuuluu?

Tämä tarkoittaa, että laite on automaattitasauksen alueen (±2,5°) ulkopuolella. Aseta laite tasaisemmalle pinnalle tai säädä kallistusta, kunnes säteet ovat vakaat.

Kuinka kallistustilaa käytetään?

Älä vapauta kuljetuslukitusta. Aseta PÄÄLLE/POIS-kytkin keskimmäiseen asentoon. Valitse laserit valintapainikkeella. Punainen LED (7) syttyy. Linjat eivät enää tasaudu automaattisesti.

Kuinka laite kalibroidaan?

Aseta laite keskelle kahden seinän väliin, jotka ovat vähintään 5 m päässä toisistaan. Sytytä ristiin lasersäteet. Merkitse pisteet A1, A2, A3 ohjeen mukaisesti. Jos A2 ja A3 välinen ero ylittää ±0,2 mm/m, kalibrointi on tarpeen. Ota yhteyttä huoltoon.

Mikä on laitteen tarkkuus?

Tarkkuus on ±0,2 mm/m. Se tarkoittaa, että 10 m etäisyydellä suurin poikkeama on ±2 mm.

Voinko käyttää laservastaanotinta?

Kyllä, valinnaisesti. Ota käyttöön manuaalinen vastaanotintila painamalla painiketta 6. Linjat himmenevät, mutta vastaanotin RX havaitsee ne jopa 50 m etäisyydellä. Katso vastaanottimen käyttöohje.

Mitä tehdä toimintahäiriön sattuessa?

Tarkista ensin paristot ja liitännät. Jos ongelma jatkuu, ota yhteyttä UMAREX-LASERLINER-huoltoon saadaksesi apua.

Kuinka laite puhdistetaan?

Käytä kuivaa ja pehmeää liinaa puhdistaaksesi lasersäteen ulostuloikkunat ja kotelo. Älä käytä kemikaaleja tai hankausaineita.

Mikä on suurin kantama?

Työskentelyalue on 20 m normaalissa valaistuksessa. Laservastaanottimen RX kanssa se voi olla jopa 50 m.

KÄYTTÖOHJE AutoLineLaser 3D Set 300 Laserliner

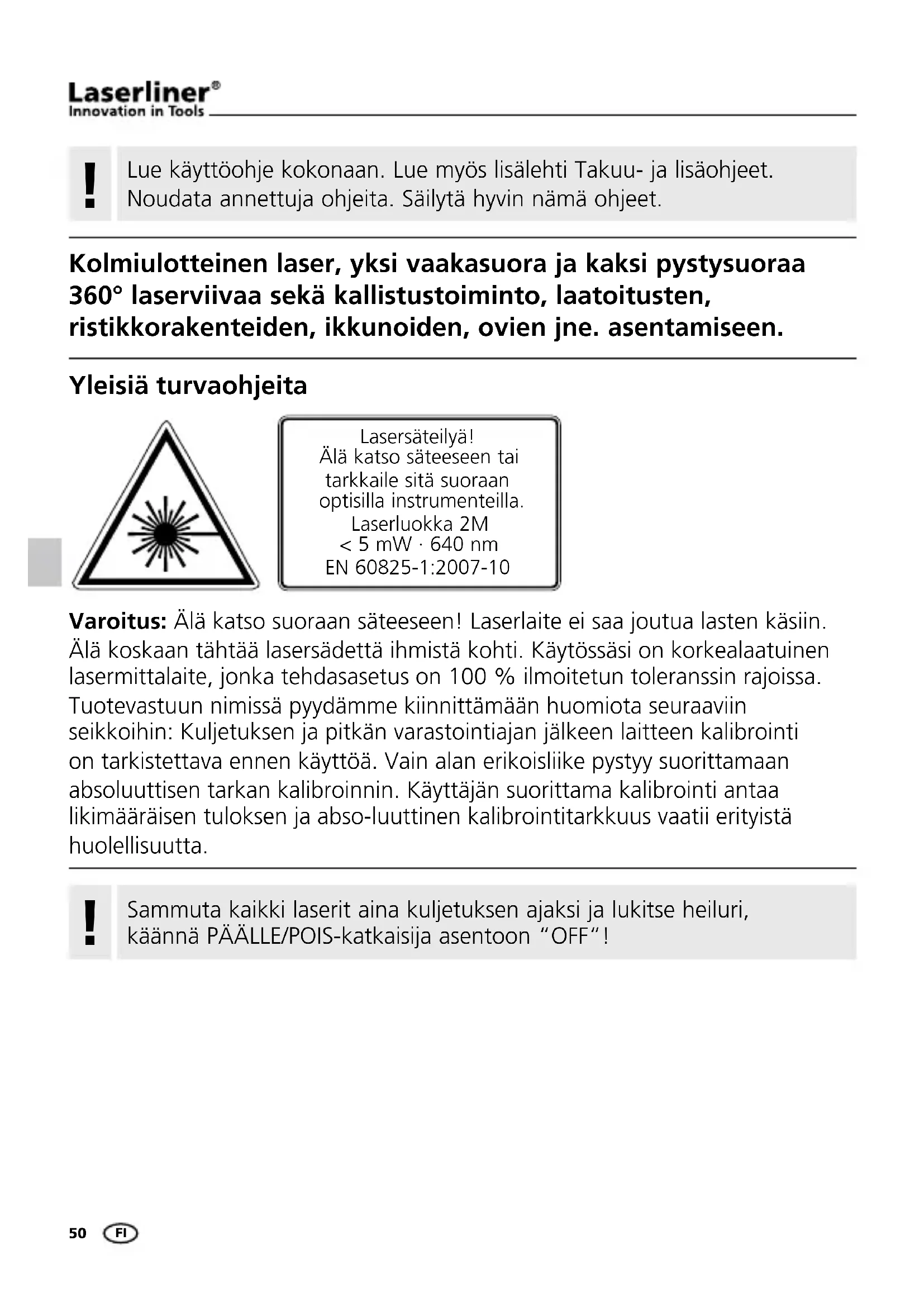

Lue käyttoohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Kolmiulotteinen laser, yksi vaakasuora ja kaksi pystysuoraa 360^ laserviivaa sekä kallistustoiminto, laatoitusten, ristikkorakenteiden, ikkunoiden, ovien jne. asentamiseen.

Yleisiä turvaohjeita

Lasersateilya!
Alä katso sateeseen tai
tarkkaile sitä suoraan
optisilla instrumentella.
Laserluokka 2M
<5 mW·640 nm
EN 60825-1:2007-10

Varoitus: Älä katso suoraan sateeseen! Laserlaite ei saa joutua lasten käsiin. Älä koskaan tahtäa lasersädettä ihmistä kohti. Käytössä on korkealaatuinen lasermittalaite, Jonka tehdasasetus on 100 % ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä pyydämme kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkān varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käytöä. Vain alan erikoislike pystyy suorittamaan absoluuttisen tarkan kalibroinnin. Käytäjan suorittama kalibrointi antaa likimäräisen tuloksen ja abso-luuttinen kalibrointitarkkuus vaatii erityistä huolellisuutta.

！

Sammuta kaikki laserit aina kuljetuksen ajaksi ja lukitse heiruri, kännä PÄÄLLE/POIS-katkaisija asentoon "OFF"!

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot (4 x typpi AA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

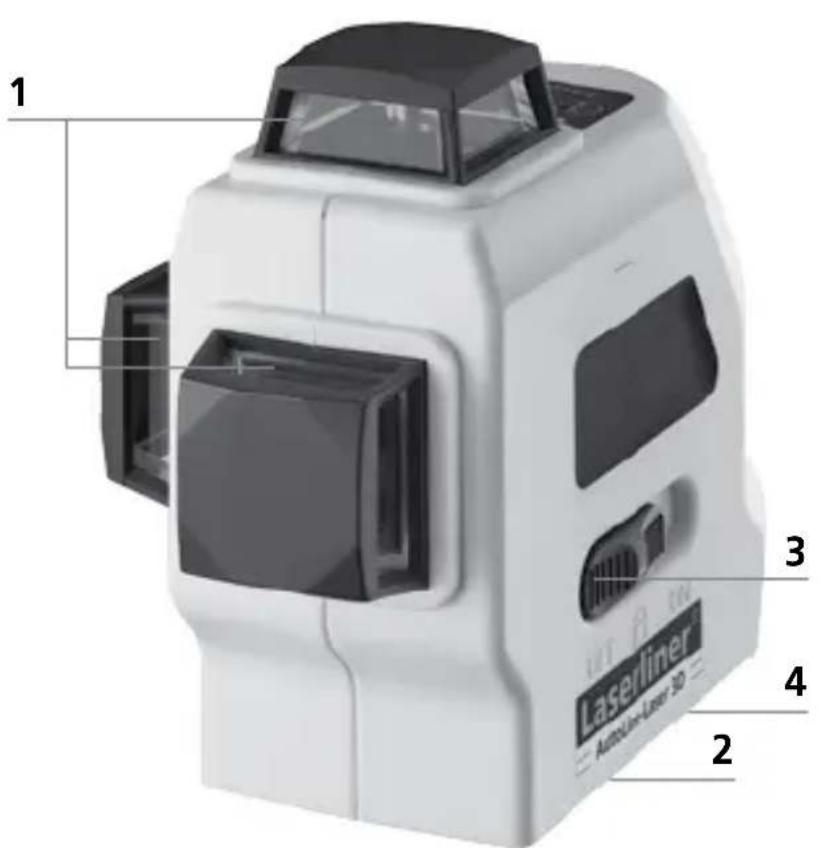

1 Lasersäteen ulostuloikkuna
2 Paristolokero (takasivulla)
3 PÄÄLLE/POIS-kytkin ja kuljetuslukitus; Kallistusasetus

4 Jalustan kierre 5 / 8'' (takasivulla)

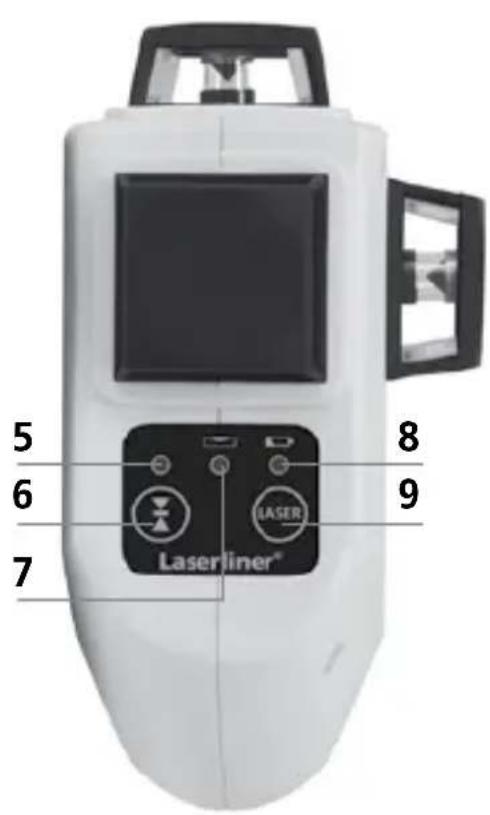

5 LED-kasivastaanotintila
6 Käsivastaanotintila PÄALLE/POIS

7 LED-kallistusasetus Ledi palaa: Toiminto on paallä Ledi ei pala: Toiminto on pois toiminnasta
8 Pariston lataustila
9 Laserlinjojen valintapainike

2 Vaaka- ja pystysuuntaan tasaaminen

Avaa kuljetusvarmistus, kännä ON/OFF-kytkin asentoon "ON".
Vaakasuora laserviiva nakyy. Voit valita yksittäiset laserviivat valintapainikkeella.

！

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Kun laite on automaattisen tasausalueen 2,5^ ulkopuolella, laserviivat vilkkuvat ja kuuluu merkkiäni. Sijoita laite tasaiselle alustalle niin, etta laite on tasausalueella.

3 Käsivastaanotintila

Valinnaisesti: Työskently laservastaanottimella RX

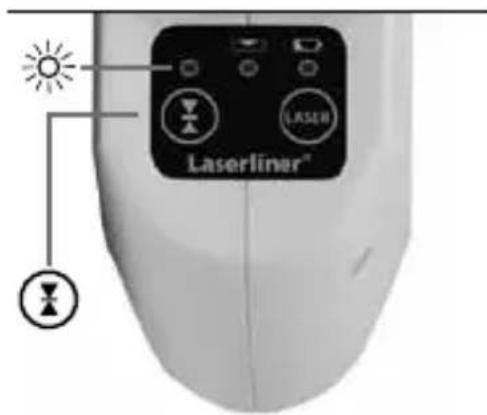

Käytä laservastaanotinta RX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy. Kytke laserlaite käsivastaanotintilaan painamalla painiketta 6 (käsivastaanotintila on/off), jotta voit työskennellä käsivastaanotinta käyttaen. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tastä sykkeestä.

！

Noudata laservastaanottimen viivalasereita koskevia ohjeita.

360^ laserviivan tuottamiseen tarvittavan erikoisoptiikan vuoksi viivan eri osissa saattaa olla teknisista syistä johtuvia kirkkauseroja. Ne voivat aiheuttaa sen, etta kayttöetäisyys vaihtelee käsivastaanotintilassa.

4 Kallistusasetus

Alä avaa kuljetusvar
mistusta, siirra ON/
OFF-kytkin keskiasent
toon ja valitse laserviiva
valintapainikkeella.
Nyt voi mitata kaltevia
pintoja ja kallistuksia.
Tässä tilassa laserlinjat

eivat ena tasaudu automaattisesti. Täm osoitetaan vilkkuvalla laserviivalla. Lisaksi punainen ledi (7) palaa jatkuvasti.

Tekniset tiedot

Automaattitasausalue ± 2,5°
Tarkkuus ± 0,2 mm / m
Työvalue (valo-olosuhteista riippuen) 20 m
Käsivastaanottimen ulottuma (teknisten syiden aiheuttamien kirkkauserojen johdosta)	50 m
Laserin aallonpituus 640 nm
Laser luokka / laserviivan lähtöteho 2M / < 5 mW
Virransyöttö	4 x 1,5V alkaliparistoa (typppi AA, LR6)
Paristojen käytöikä
3 laserviivatasoa	n. 6 h
2 laserviivatasoa	n. 10 h
1 laserviivataso	n. 25 h
Käytölämpötila 0°C ... +50°C
Varaston lampaïtila -10°C ... +70°C
Mitat (L x K x S) 85 x 130 x 160 mm
Paino (sis. paristot) 820 g

Tekniset muutokset mahdollisia. 04.2014

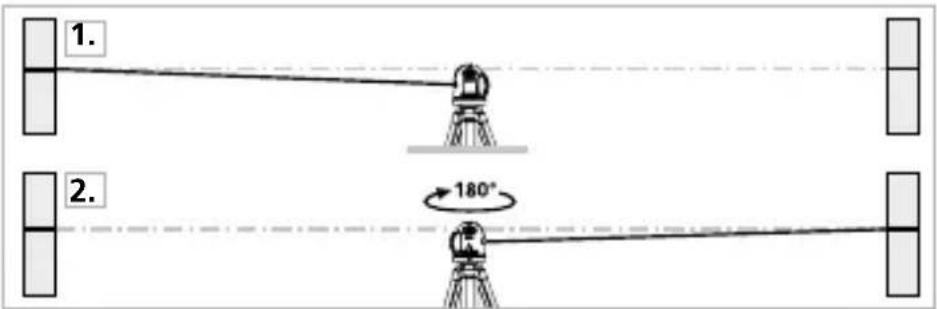

Kalibroinititarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintaan 5 metrin etäisyydellä olevan seinän vällin keskikohdalle. Käynnista laite, avaa kuljetusvarmistus (Laserristi pälla). Optimaalinen tarkistustulos edellyttä kolmijalan käyttoa.

1. Merkitse piste A1 seinään.
2. Kaannä laite 180^ ja merkitse piste A2. Pisteiden A1 ja A2 valille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

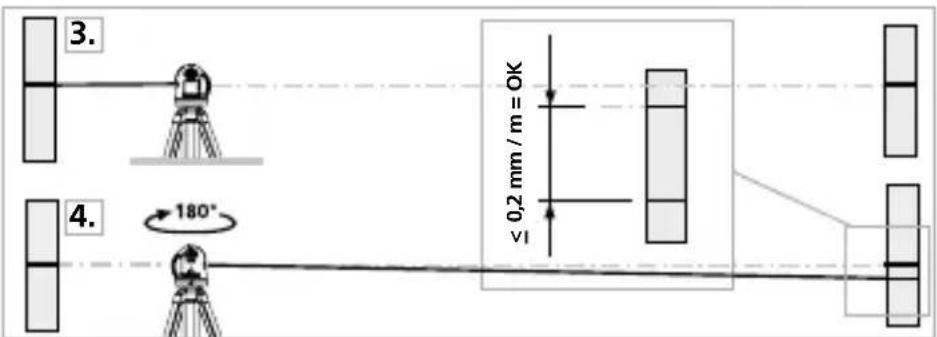

Kalibroinnin tarkistus

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lahelle seinä, suuntaa laite.
2. Kännä laitetta 180^ ja merkitse piste A3. Pisteiden A2 ja A3 valinen erotus toleranssi.

！

Laite on kalibroitava, jos pisteiden A2 ja A3 valinen erotus on suurempi kuin 0,2 mm / m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osaston.

Pystyviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, etta luoti pääsee vapaasti hegulaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan valinen poikkeama on enintään ± 1,5 mm.

Vaakaviivan tarkistus

Aseta laite n. 5 m:n etäisydelle seinästä ja kytke laserristi. Merkitse piste B seinaan. Käännä laserristä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 3 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle käantämällä.

Tarkista kalibrointi säännöllisesti ennen käyttoa ja kuljetuksen sekä pitkän säilytyksen jälkeen.

Takuu, tuotteen hoito ja havittäminen

Laite tayttä kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierrätettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info

！
