AutoLineLaser 3D Set 300 - Poziomica laserowa Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Poziomica laserowa liniowa 3D
Marka	Laserliner
Model	AutoLineLaser 3D Set 300
Wymiary (dł. x szer. x wys.)	85 x 130 x 160 mm
Waga (z bateriami)	820 g
Zasilanie	4 baterie alkaliczne 1,5 V (typ AA, LR6)
Typ lasera	Laser liniowy, klasa 2M, 640 nm, < 5 mW
Zakres automatycznego poziomowania	± 2,5°
Dokładność	± 0,2 mm/m
Zasięg roboczy	20 m (bez odbiornika), 50 m (z odbiornikiem RX)
Czas pracy	ok. 6 h (3 płaszczyzny), 10 h (2 płaszczyzny), 25 h (1 płaszczyzna)
Temperatura pracy	0 °C do +50 °C
Temperatura przechowywania	-10 °C do +70 °C
Główne funkcje	Poziome i pionowe linie laserowe 360°, tryb pochylenia, tryb ręcznego odbiornika
Uruchomienie	Zwolnić blokadę transportową, ustawić przełącznik w pozycji ON
Konserwacja i czyszczenie	Regularnie sprawdzać kalibrację, czyścić suchą szmatką
Bezpieczeństwo	Nie patrzeć w wiązkę, unikać kontaktu z oczami
Części zamienne i naprawy	Skontaktować się z serwisem UMAREX-LASERLINER w sprawie kalibracji lub napraw
Informacje ogólne	Zgodny z normami UE, utylizacja zgodnie z dyrektywą WEEE

Często zadawane pytania - AutoLineLaser 3D Set 300 Laserliner

Jak zamontować baterie?

Otwórz komorę baterii z tyłu urządzenia. Włóż 4 baterie alkaliczne typu AA (LR6), przestrzegając oznaczeń biegunowości. Zamknij komorę.

Jak włączyć poziomicę laserową?

Zwolnij blokadę transportową, obracając przełącznik WŁ./WYŁ. do pozycji ON. Pojawia się pozioma linia laserowa. Użyj przycisku wyboru, aby włączyć żądane linie.

Co zrobić, gdy linie laserowe migają i słychać sygnał?

Oznacza to, że urządzenie znajduje się poza zakresem automatycznego poziomowania (±2,5°). Umieść przyrząd na bardziej równej powierzchni lub dostosuj jego nachylenie, aż linie będą stabilne.

Jak używać trybu pochylenia?

Nie zwalniaj blokady transportowej. Ustaw przełącznik WŁ./WYŁ. w pozycji środkowej. Wybierz lasery za pomocą przycisku wyboru. Zapala się czerwona dioda LED (7). Linie nie są już automatycznie wypoziomowane.

Jak skalibrować urządzenie?

Umieść urządzenie na środku między dwiema ścianami oddalonymi co najmniej 5 m. Włącz laser krzyżowy. Zaznacz punkty A1, A2, A3 zgodnie z opisem w instrukcji. Jeśli różnica między A2 i A3 przekracza ±0,2 mm/m, konieczna jest kalibracja. Skontaktuj się z serwisem.

Jaka jest dokładność urządzenia?

Dokładność wynosi ±0,2 mm/m. Oznacza to, że na 10 m maksymalne odchylenie wynosi ±2 mm.

Czy mogę używać odbiornika laserowego?

Tak, opcjonalnie. Włącz tryb ręcznego odbiornika, naciskając przycisk 6. Linie stają się ciemniejsze, ale są wykrywalne przez odbiornik RX do 50 m. Zapoznaj się z instrukcją obsługi odbiornika.

Co zrobić w przypadku awarii?

Najpierw sprawdź baterie i połączenia. Jeśli problem nie ustąpi, skontaktuj się z serwisem UMAREX-LASERLINER w celu uzyskania pomocy.

Jak czyścić urządzenie?

Użyj suchej i miękkiej szmatki do czyszczenia okienek wyjściowych lasera i obudowy. Nie używaj środków chemicznych ani ściernych.

Jaki jest maksymalny zasięg?

Zasięg roboczy wynosi 20 m w normalnych warunkach oświetleniowych. Z odbiornikiem laserowym RX może osiągnąć 50 m.

INSTRUKCJA OBSŁUGI AutoLineLaser 3D Set 300 Laserliner

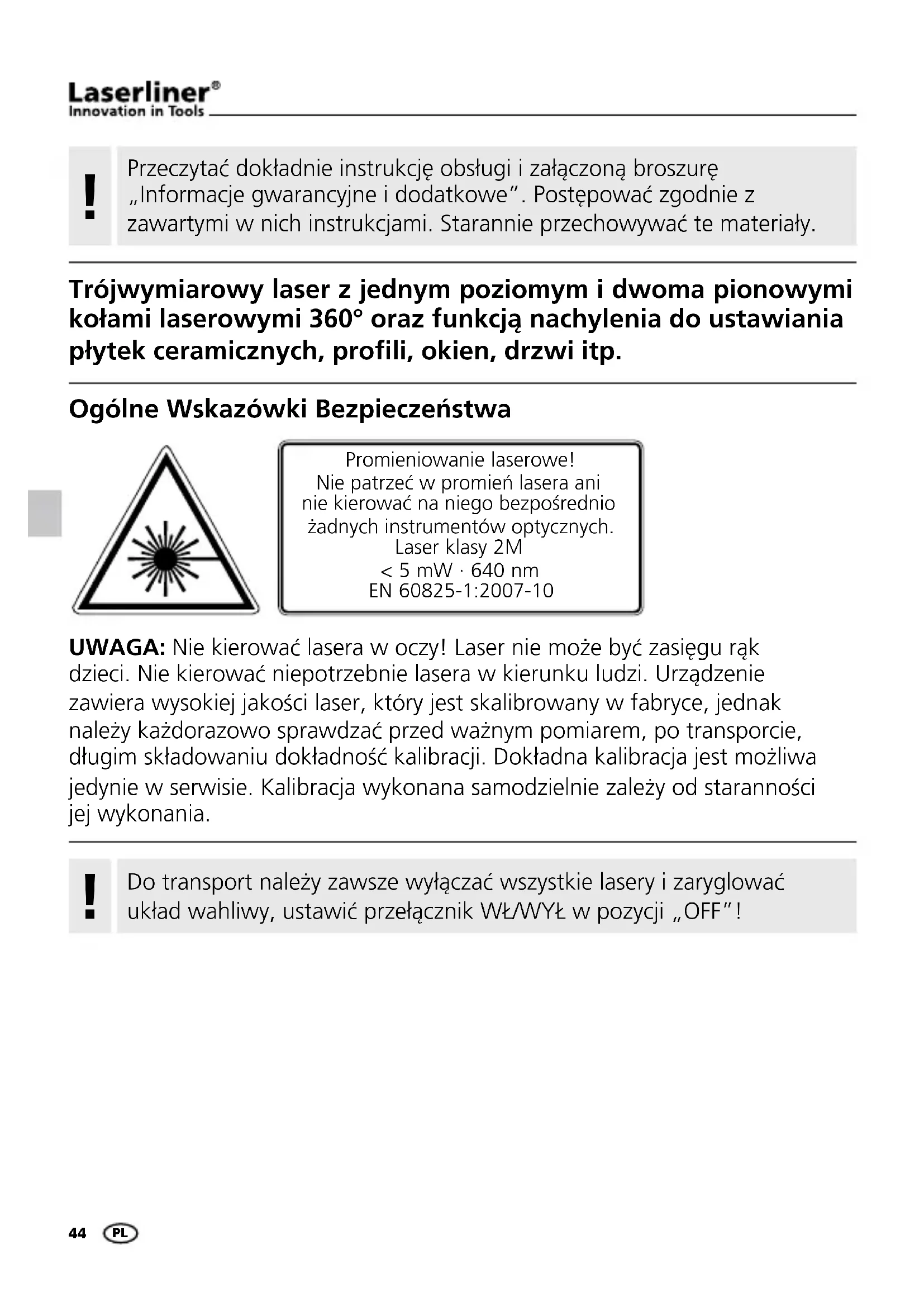

Przechytać dokladnie instrukcję obstugi i zaączona broszure „Informacja gwarancyjne i dodatkowej". Postȩgowć zgodnia z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Trojwymiarowy laser z jegnym poziomym i dwoma pionowymi kołami laserowymi 360^ oraz funkacja nachylenia do ustawiania płytek ceramiccznych, profili, okien, drzwi itp.

Ogólne Wskazówki Bezpiecznychstwa

Promieniowanie laserowe!
Nie patrzej w promien lasera ani
nie kierować na niedo bezposrednio
żadnych instrumentów optycznych.
Laser klasy 2M
<5 mW·640 nm
EN 60825-1:2007-10

UWAGA: Nie kierować lasera w oczy! Laser nie sąbz zasięgu rak daneci. Nie kierować niedotrzebnie lasera w kierunku ludzi. Urzadzenia zawiera wysokiej jakosci laser, który jest skalibrowany w fabryce, jaknak naleź ykaźdorazowo sprawdzać przy dadnosć calibracja. Doklady na kalibracja jest myliwa jedynie w serwisie. Kalibracja wykonana samodzielnie zaleź od staranność jej wykonania.

Do transport naleź zawsze wyłączać wszystkie lasery i zaryglować uład wahliwy, ustawić przyłącznik WŁAWYŁ w poźycji „OFF"!

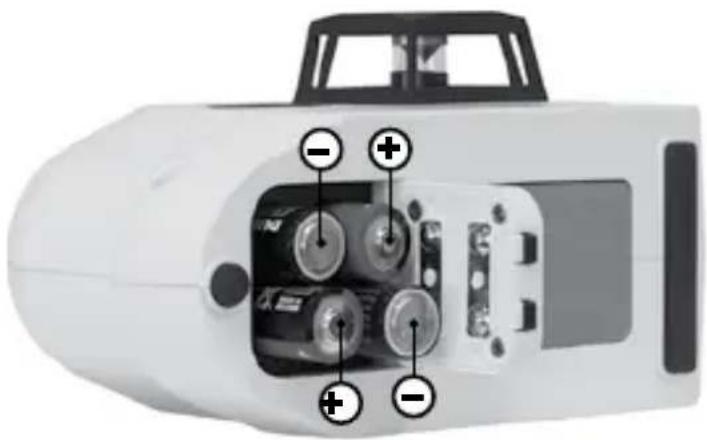

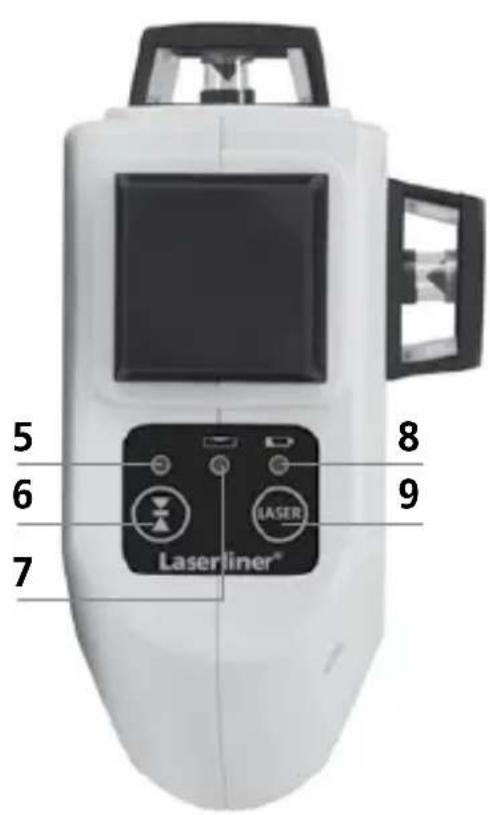

1 Zakladanie baterii

Otworzyc komore baterii i wlozyc baterie (4 x typ AA) zgodnie z symbolami in-stalacyjnymi. Zwrocić przy tym uwage na prawidłowa biegunowych.

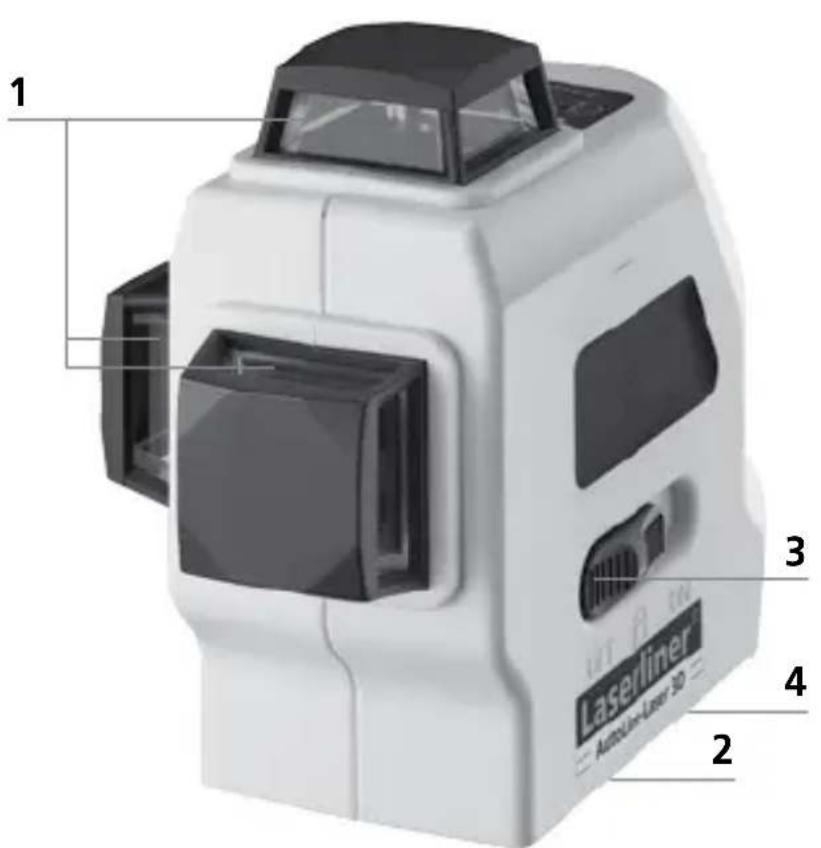

1 Okienko promiensi lasera
2 Komora baterii (tyf)
3 Przelacznik wI. / wyI.; zabezpieczenia do transportu; Tryb nachylenia
4 Gwint statywu 5/8" (tyf)

5 Dioda trybu odbiornika ręczngo
6 Tryb odbiornika recznego wt./wyf.
7 Dioda trybu nachylenia Dioda LED świeci: tryb wączony

Dioda LED nie swieci: tryb wyłaczony

8 Poziom naładowania baterii
9 Selektor linii laserowych

2 Niwelowanie poziome i pionowe

Zwolnic zabezmiepieczenie transportowe iustawic wyacznik w pozycji „ON". Pojawia sie pozioma linia laserowa. Przyciskiem wyboru przy pojedynczo wracza linie laserowe.

Do niwelacje poziomej i pionowej zabezmiecie transportowe musi byc zwolnione. Gdy urzadzenia znajduje sie poza automatycznych zakresem niwelacje wynoszacym 2,5^ , linie laserowe migaja a Rozlega sie sygnał dzwiekowy. Ustawic urzadzenia tak, aby znalazło sie w zakresie niwelacje.

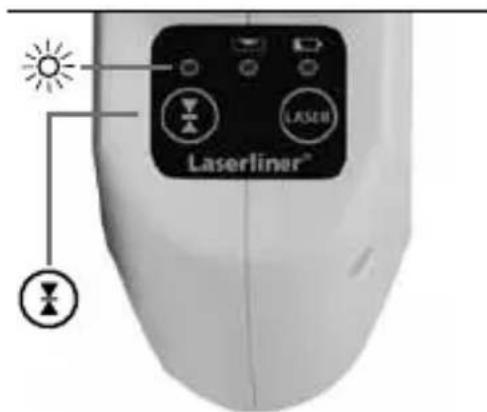

3 Tryb odbiornika reçznego Opcjonalnie: Praca z odbiornikiem lasera RX

Do niwelownia na duza odlegość lub w przypadku niewidocznych juiceslinii laserowych nalezy uzyc odbiornik lasera (opcja). Do praczy odbiornikiem laserowym nalezy wączyć laser liniowy w tryb odbiornika ręcznégo poprzejnz przyci.§ie przycisku 6 (tryb odbiornika ręcznégo w/. wy!). Teraz linie laserowe pulsuja z duza czestotliwość, a linie laserowe staja sie ciemniejsze. Dziék temu pulsowaniu odbiornik lasera Rozpoznaje linie laserowe.

Naleź przy restrzegać instrukcj obślugi odbiornika lasera do laserów liniowych.

！

Z uwagi na spezialny uład optyczny generujacy ciąę linię laserowa 360^ dochodzic要去 do roźnic w jasność w roźnych obszarach linii, co jest uwarunkowane technicznie.要去 to prowadzić do roźnych zaȩgow w trybie odbiornika ręcznego.

4 Tryb nachylenia

Nie zwalniac
zabezpieczenia
transportowygo,
wącznik przyzesunanć
w poźycje srodkowa
i wybrać lasery
przyciskiem wyboru.
Mozna teraz ustawic

ukość piłaszczyzny lub nachylenia. W tym trybie linie laserowe nie ustawiała są automatycznie. jest to syngnalizowej pulsowaniem linii laserowych. Poza tym dioda LED (8)łąci są stale na czerwono.

Dane techniczne

Automatyczne poziomowanie (zakres) ± 2,5°
Dokladnosć ± 0,2 mm / m
Zakres Pracy (zaleźny od warunków oswietlenia) 20 m
Obszar roboczy z odiornikiem ręcznym (zaleźne od technicznie uwarunkowyanych rożnic jasność)	50 m
Długosć fali lasera 640 nm
Klasa lasera / moc wyjsciowa lasera liniowej 2M / < 5 mW
Pobór mocy	4 x 1,5V baterie alka-liczne (typu AA, LR6)
Czas pracy baterie
z 3 plaszczyznami lasera	ok. 6 godzin
z 2 plaszczyznami lasera	ok. 10 godzin
z 1 plaszczyzną lasera	ok. 25 godzin
Temperatura pracy 0°C ... +50°C
Temperatura składowania -10°C ... +70°C
Wymiary (szer. x wys. x gl.) 85 x 130 x 160 mm
Masa (z baterie) 820 g

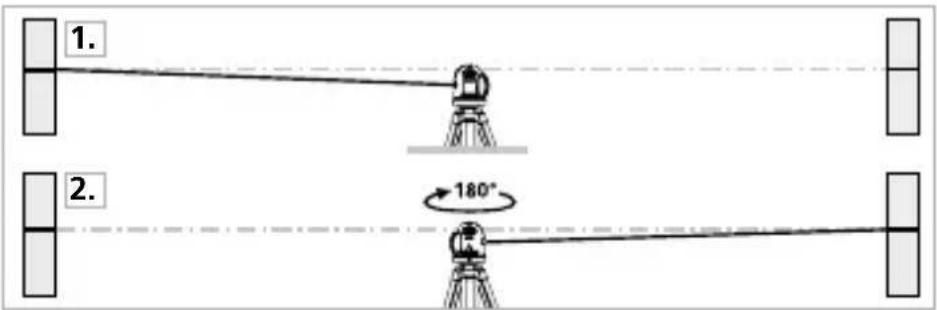

Kontrola Kalibracji - przygotowanie

Mozna w kaźdejchwili sprawdzić kalibracja. Stawiamy niwelator w srodku pomiedzy dwiema Łatami (scianami), które są oddalone o co najmiej 5m. Wączyć urzadzenia, zwalniajać w tymelu zabezpieczenia do transportu (krzyż laserowy wączony). Dla najlepszego skontrolowania uzywamy statywu.

1. Zaznaczamy punkt A1 na scianie.
2. Oblacamy niwelator o 180^ i zaznaczamy punkt A2. Pomydzy A1 i A2 major Państwo teraz poziomaj linie odniesenia.

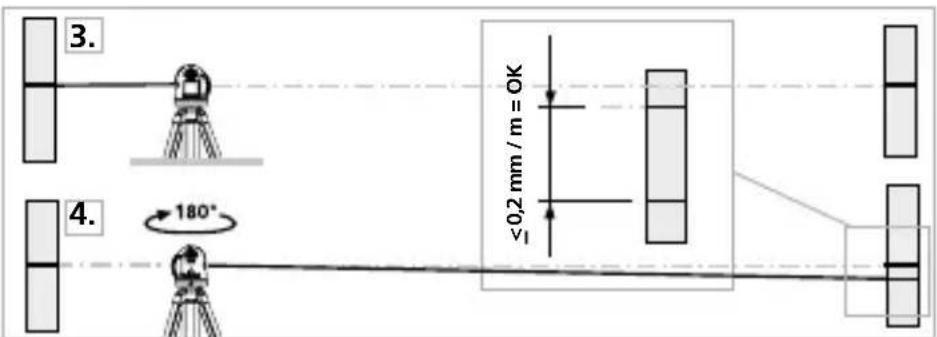

Kontrola Kalibracji

1. Ustaw najbljej jak to moziwe sciany na wysokość punktu zaznaczonego A1.
2. Obróć niwelator o 180^ i zaznacz punkt A3. Róznica pomiedzy A2 i A3 jest tolerancja.

Jeźeli punkty A2 i A3 leź od siebie dalej niz 0,2 mm / m konieczna jest kalibracja. Skontaktuj są z lokalnym handlowcem lub serwisem UMAREX-LASERLINER.

Sprawdzanie linii pionowej

Instrument ustawic ok. 5 m od jedernej ze scian. Na scianie zawiesic pion o dlugosci sznurka 2,5 m. Pion powinien byc luźno zawieszony. Wączyc instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, przyeli odchylenie linii lasera od sznurka jest mniejsze niż ± 1,5 mm.

Sprawdzanie linii poziomej

Instrument ustawić ok. 5 m od jedernej ze scian i wączyć. Zaznaczyć na scianie punkt B. Odsunęc laser o ok. 2,5 m w sprawo i zaznaczyć punkt C. Sprawdzić,czy punkty B i C leź w poziomie (tolerancia ± 3 mm). Pomiar powtorzyć przysuławacja laser w lewo.

Naleź regula三点ie sprawdzać kalibracja przy uzyciem, po zakończeniu transportu i po dędźszym przechowywaniu.

Gwarancja, pielegnacja i usuwanie

Przyrzad spełnia wszystkie normy wymagane do wolnego obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnia z europejska dyrektywa dotyczna złomu elektrycznégo i elektronicznego naleź je zbierać i usuwac oddzielnie.

Dalsze wskazówki dotyczębezmiecznychwa i informacja dodatkowe patrz: www.laserliner.com/info

！
