NÁVOD K OBSLUZE AutoLineLaser 3D Set 300 Laserliner

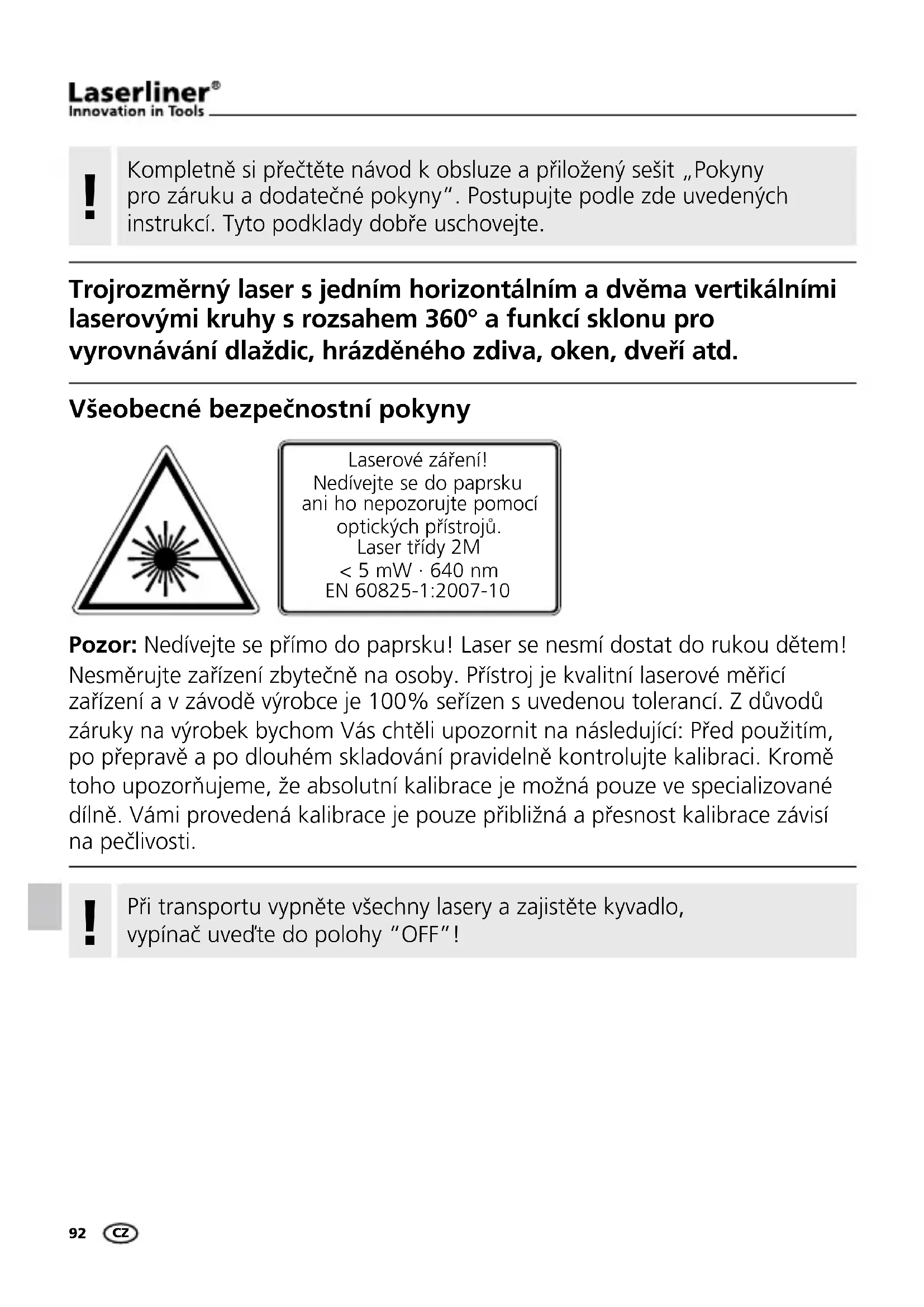

Kompletné si prečte te námod k obsluze a priložený sešit „Pokyny pro záruku a dodatečné pokyny". Postupujte podle zde uvedenych instrukci. Tyto podklady dobre uschovejte.
Trojrozměrný laser s Jedním horizontalém a dvěma vertikálními laserovými kruhy s rozsahem 360^ a funkci sklonu pro vyrovnávani dlždic, hrázděného zdiva, oken, dverí atd.
Vseobecné bezpečnostní poukyny
Laserové záreni!
Nedívejte se do paprsku
ani ho nepozorujte pomoci optických prístrojú.
Laser tridy 2M
<5 mW·640 nm
EN 60825-1:2007-10
Pozor: Nedívejte se prímo do paprsku! Laser se nésmí dostat do rukou detem! Nesměrujte zařizení zbytečné na osoby. Prístroj je kvalitné laserové méřić zařizení a v závodě vyrobce je 100% serízen s uvedenou tolerancí. Z důvodú záruky na vyrobek bychom Vás chtěli upozornit na nasledujíć: Před použitím, po prepravě a po dlouhém skladování pravidelně kontrolujte kalibraci. Kromě toho upozornujeme, ze absolutné kalibrace je možná pouze ve specializované dílne. Vámí provedená kalibrace je pouze pržblžné a présnost kalibrace závisí na pečlivosti.
！
Pri transportu vypnete vsechny lasery a zajistete kyvadlo, vampinač uvedte do polohy "OFF"!
1 Vkladani bateri

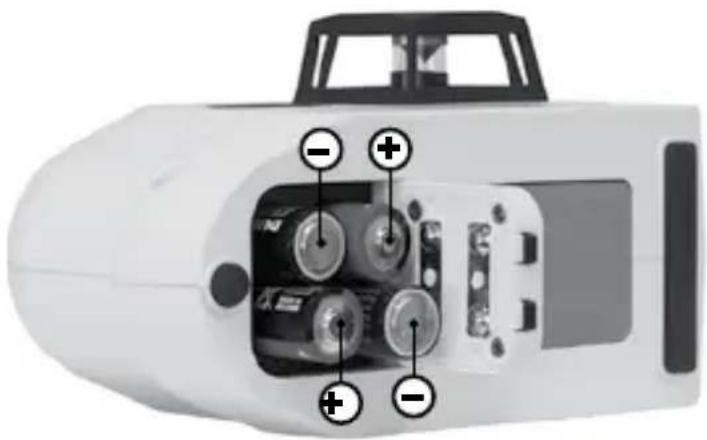

Otevřete prihrádku na baterie a podle symbolů pro instalovány vložte baterie (4 x typ AA). Dbejte pritom na správnou polaritu.

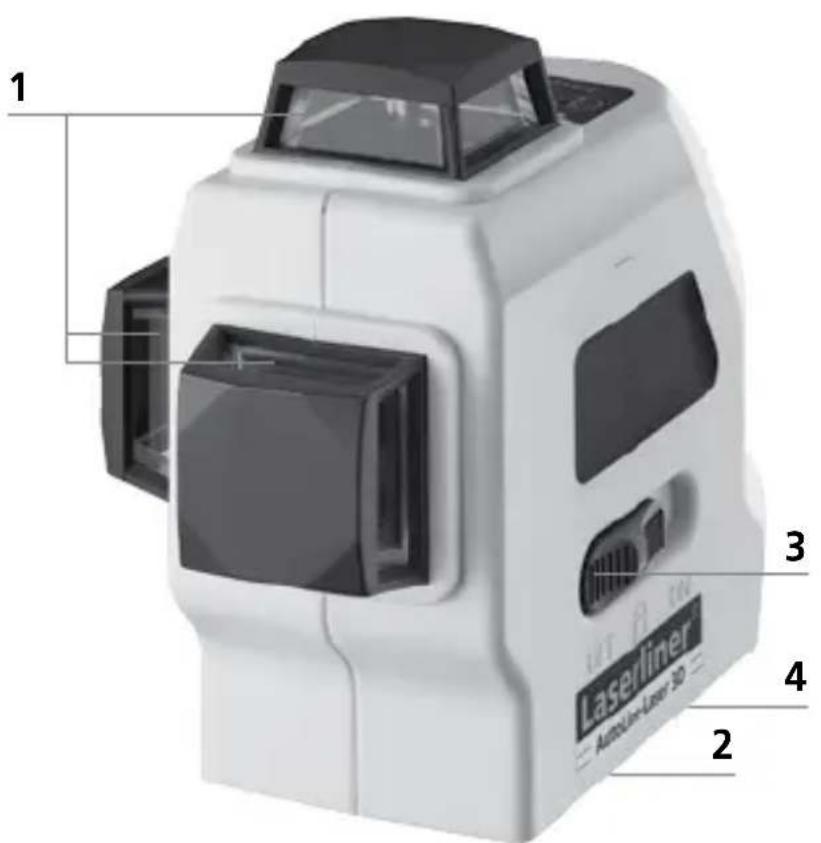

1 Okno pro vystup laserového paprsku
2 Bateriovy kryt (spodni strana)
3 Vypinačs funkci
ZAP/VYP;
Transportné pojistka;
Režim sklonu
2 Horizontální a vertikální nivelace

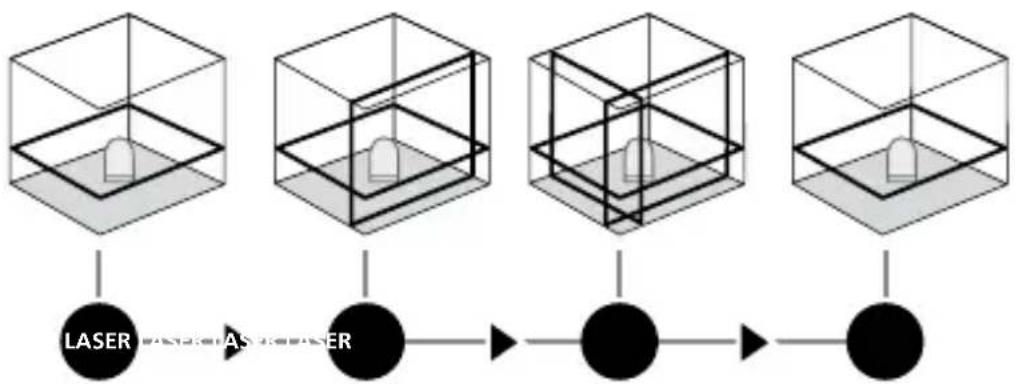

Uvolněte transportné pojistku, vypínač nastavte na "ON". Zobrázi se horizontalní laserový paprsek. Volicim tlacitkem je možné napojit jednotlivé linie laseru.
！
Pro horizontalí a vertikálni nivelaci musí byt uvolnéna transportní pojistka. Jakmile se prístroj nachází mimo rozsah automatické nivelace 3^ , blikaji laserové linie a zazní signal. Umistěte prístroj tak, aby se nacházel uvnitř rozsahu nivelace.
Doplinsková vybava: Prace s laserovym prijímačem RX

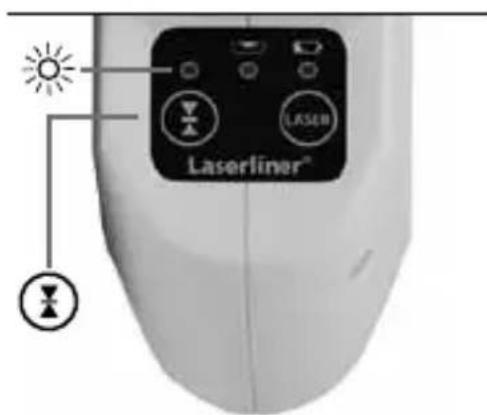

K nivelaci na velké vzdálenosti nebo pri jiz neviditelnych laserovych liniich použijte laserovy prijimač RX (doplěnková vybava). Pro praci s laserovým prijimačem prepněte liniový laser do režimu ručniho prijimače pomoci stisknutí tlacítka 6 (zapnutí / vypnutí režimu ručniho prijimače). Laserove linie nyní pulzuji s vytokou frekvencá a jsou tmaví. Díky tomando nyní laserový prijimač Rozpozná laserove linie.
！
Dodržujte námod k obsluze laserového prijímače pro Čárový laser.
！
Z dūvodū specialní optiky pro vytvářeni nepřerušované linie laseru v rozsahu 360^ mohou být v Jednotlivych oblastech linie rozdíly v jasu, které jsou technicky podminěné. Toto může mít za následek rūzné dosahy v režimu ručního prijímače.
4 Režim sklonu

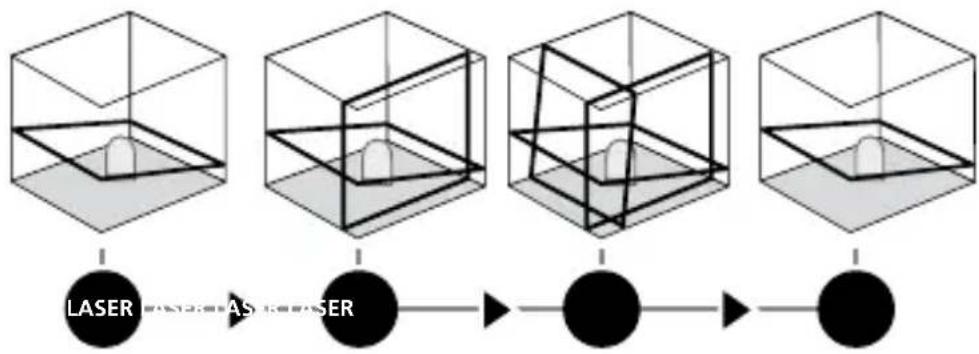

Neuvolnujte transportni pojistku, posunte posuvny spinač /vypinač do prostřední polohy a volićim tlacitkem zvolte lasery. Nyní je možné osazovat šikmé roviný resp. plochy se sklonem.
V to tomto režimu se laserové linie již automaticicky nevyrovnávají. Signalizuje to blikání laserovych linii. Navic neprěrušovaně Červěně svítí LED (7).
Technické parametry
| Rozsaḥ samočinné nivelace ± 2,5° | |
| Přesnost ± 0,2 mm / m | |
| Pracovní dosah (závisí na jasu v prostoru) 20 m | |
| Pracovní Rozsaḥ s ručním pržijímačem (závislé na technicky podminěném rozdílu v jasu) | 50 m |
| Vlnová delka laserového paprsku 640 nm | |
| Třída laseru / Vystupné výkon Čárového laseru 2M / < | 5 mW |
| Napájení | 4 x 1,5V alkalické baterie (typ AA, LR6) |
| Provozní doba se 3 laserovými rovinami se 2 laserovými rovinami s 1 laserovou rovinou | cca 6 hod. cca 10 hod. cca 25 hod. |
| Provozní teplota 0°C ... +50°C | |
| Skladovací teplota -10°C ... +70°C | |
| Rozměry (Š x V x H) 85 x 130 x 160 mm | |
| Hmotnost (včetné baterie) 820 g |
Technické změny vyhrazeny. 04.2014
Příprava kontroly kalibrace

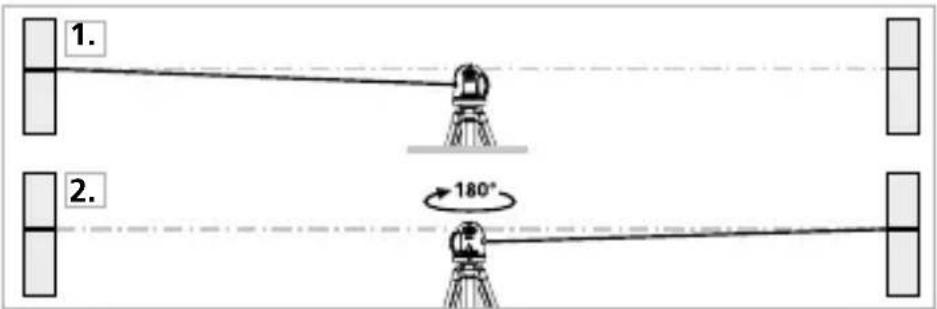

Kalibraci si muzete zkontrolovat. Umistete pristroj doprostred mezi 2 steny, které jsou od sebe vzdálené alespn 5 m. Zapněte pristroj, k tomu uvolněte transportné pojistku (laserový kříž je zapnutý). Pro optimálné overeni použijte stativ.
- Označte si na stěné bod A1.
- Otocte pristroj o 180^ a vyznacte si bod A2. Mezi body A1 a A2 mate nyni horizontali referencingi.
Kontrola kalibrace
Pokud jsou body A2 a A3 od sebe vzdáleny vice než 0,2 mm / m, je nutné provést kalibraci. Spojte se s Vašim specializovaným prodejcem nebo využijte servisného oddělení společnosti UMAREX-LASERLINER.
Kontrola vertikálni linie
Umistete pristroj cca 5 m od steny. Na stenu pripevnete olovnici se šnúrou dlouhou 2,5 m, olovnice by se pritom mela volné kývat. Zapněte prístroj a nasmérujte vertikální laser na šnúru olovnice. Přesnost je v toleranzi, jestlize odchylka mezi linílaseru a šnúrou olovnice není větůne ± 1,5 mm.
Kontrola horizontali linie
Umistete pristroj cca 5 m od steny a zapnete laserovy križ. Označte si na stěné bod B. Natočte laserovy križ cca 2,5 m doprava a označte bod C. Zkontrolujte, jestli vodorovná Čára od bodu C leží ± 3 mm ve stejné výšce s bodem B. Postup opakujte natočením doleva.
Pred použitím, po prepravě a po dlouhém skladováni pravidelné kontrolujte kalibraci.
Prístroi splùnjuè všechny potřebné normy pro volná pohyb zboží v rámci EU.
Tento vyrobek je elektricky pristroj a musi byt oddeleneVytridén a zlikvidován podle evropské smernice propoužité elektrické a elektronické pristroje.
Dalsí bezpečnostné a dodatkové pokyny najdete na: www.laserliner.com/info
！
