BRUKSANVISNING AutoLineLaser 3D Set 300 Laserliner

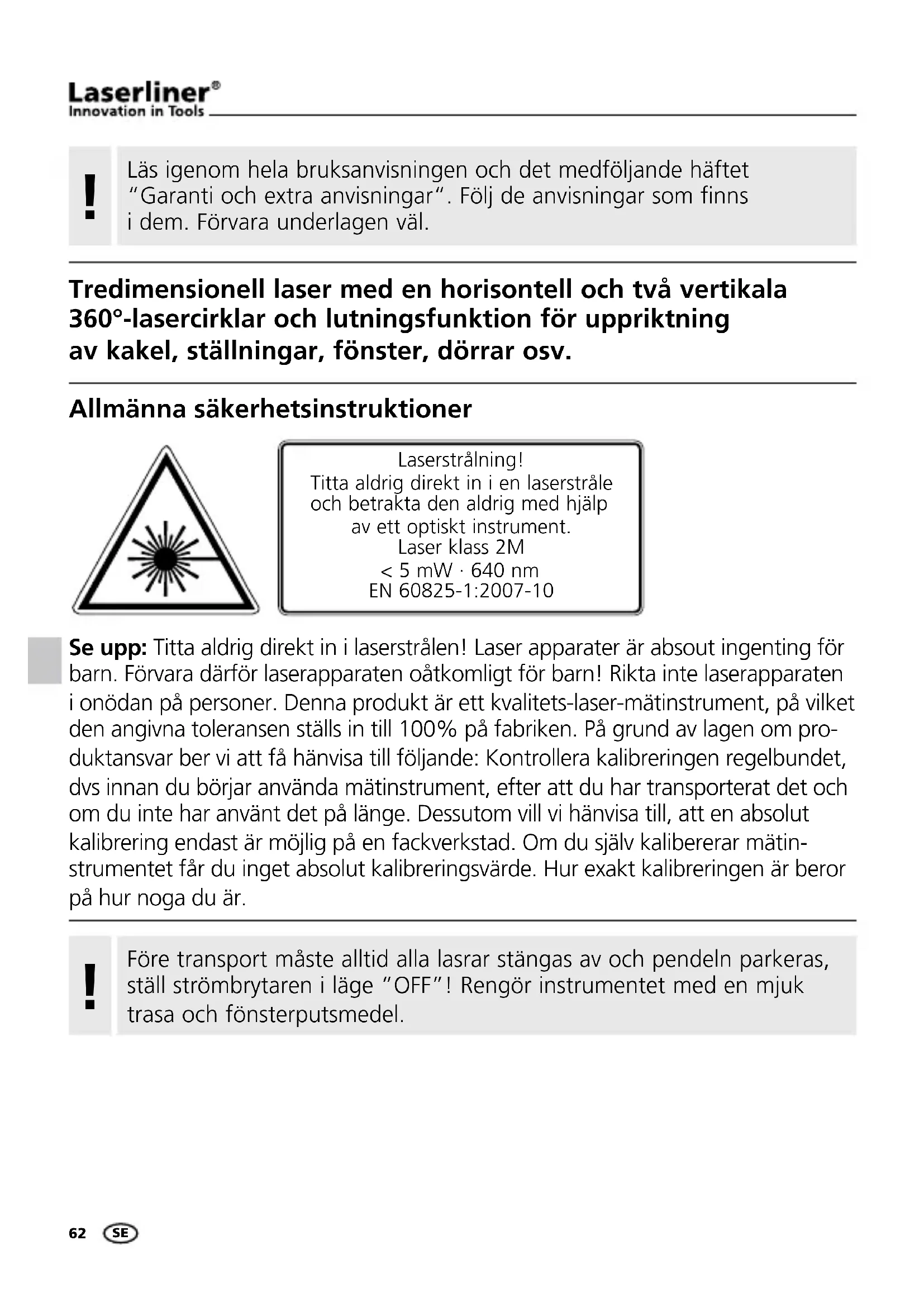

Läsigenom hela bruksanvisingen och det medfoljande haftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.
Tredimensionell laser med en horisontell och två vertikala 360^ -lasercirklar och lutningsfunktion För uppriktning av kakel, ställningar, fönster, dorrar osv.
Allmanna sakerhetsinstruktioner
Laserstrålning!
Titta aldrig direkt in i en laserstråle och betrakta den aldrig med hjälp av ett optiskt instrument.
Laser klass 2M
< 5 mW·640 nm
EN 60825-1:2007-10
Se upp: Titta aldrig direkt in i laserstrålen! Laser apparater ar absout ingenting for barn. Förvara därfor laserapparaten oåtkomligt for barn! Rikta inte laserapparaten i onödan på personer. Denna produit ar att kvalitets-laser-mätinstrument, på vilket den angivna toleransen ställs in till 100% på fabriken. País grund avlagen om produitsansvar ber vi att fö hänvisa till följande: Kontrollera kalibreringen regelbundet, dvs innan du börjar använda matinstrument, after att du har transporterat det och om du inte har användet det på länge. Dessutom vill vi hänvisa till, att en absolut kalibrering endast ar möjlig på en fackverkstad. Om du själv kalibererar matinstrumentet fär du inget absolut kalibreringsvärde. Hur exakt kalibreringen ar beror på hur noga du ar.
！
Färe transportmxte alltid alla lasrar stängas av och pendeln parkeras, stall strömbrytaren i lage "OFF"! Rengör instrumentet med en mjuk trasa och fönsterputsmedel.

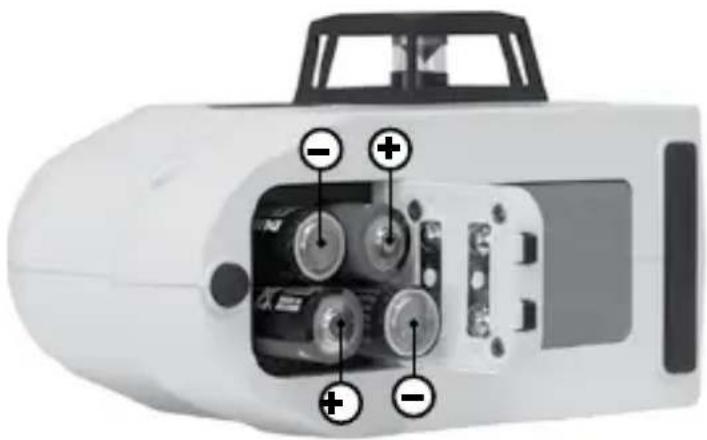

1 Satt i batterierna
Öppna batterifacet och lagg i batterier (4 x typ AA) enligt installationssymbolerna. Tänk på att vända batteriernas poler at rätthall.

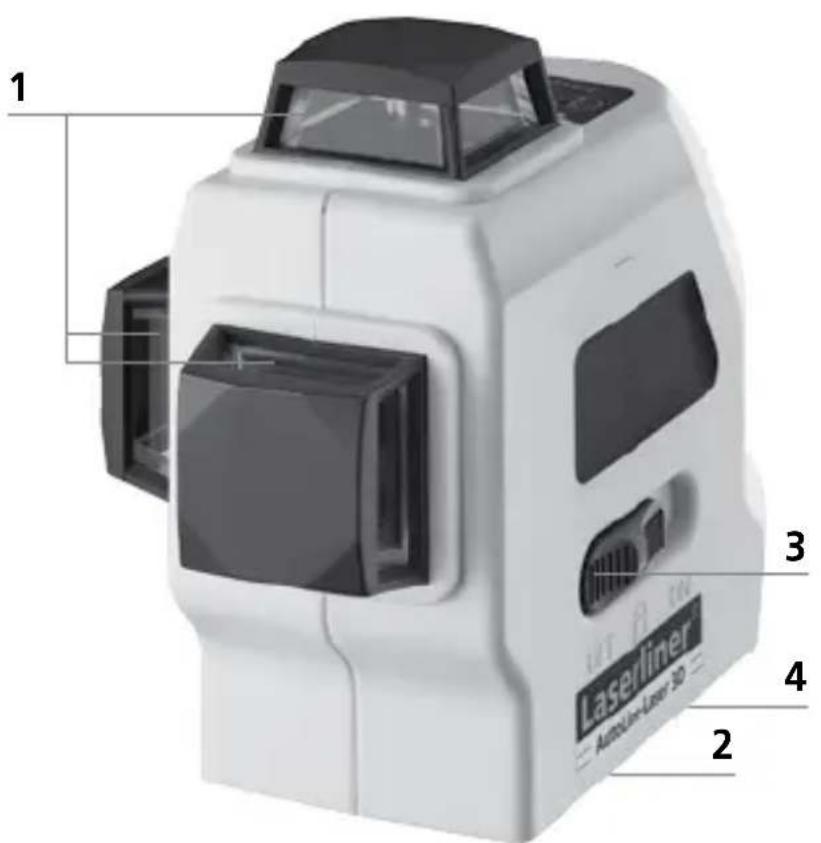

1 Laseröppning
2 Batterifack (undersidan)
3 PAVAV-omkopplare; transportsakring; Sluttningslage
4 Stativganga 5,8" (undersidan)

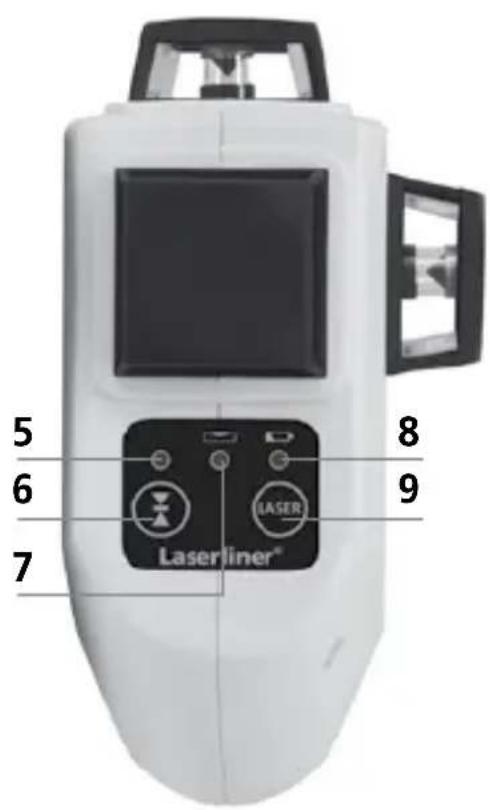

5 Handmottagarlage (lysdiod)
6 Handmottagarlage PAVAV
7 Sluttningslage (lysdiod)
LED på: Låge på LED släckt: Låge av
8 Batteriladdning
9 Valknapp for laserlinjer
2 Horisontell och vertical nivelling
Lossa transportsakringen och ställ strömbrytaren i laget "ON". Den horisontella laserlinjen visas. Med valknappen kan laserlinjerna aktiveras en i taget.
Vid horisontell och vertikal nivelling måste transportsäkringen lossas. Så fort,enheten befinner sig utanfor det automatiska nivelleringsområdet på 2,5^ blinkar laserlinjerna och en signal ljuder. Positionera,enheten på ett sändant satt, att den befinner sig inom nivellersingsområdet.

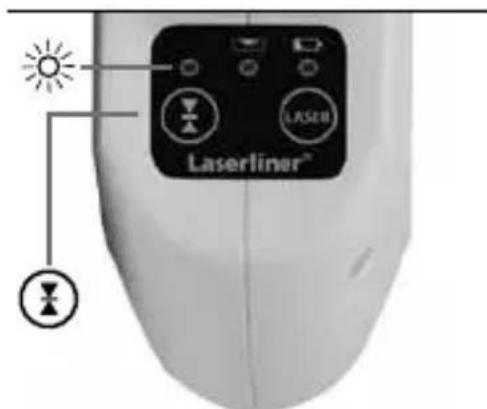

3 Handmottagarläge Tillval: Arbete med lasermottagaren RX
Använd en lasermottager RX (tillval) für nivelling vid stora avständ aller für laserlinjer som inte langre syns. För att arbeta med lasermottagaren trycker man på knapp 6 (handmottagarläge På/Av) sö sätts linjelasern i handmottagarläge. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Lasermottagaren identiferar laserlinjerna genom pulseringen.
Beakta bruksanvisingen till lasermottagaren for linjelasrar.
！
På grund av den speciella optiken För generering av en genomgående 360^ laserlinje kan det uppsta skillnader i lusstyrka i olika områden på linjen, och dessa beror på tekniken. Detta kan leda till olika räckvidder i handmottagarläge.
4 Sluttningslage
Lossa inte transportsakringen, skjut strömbrytaren till det mellersta laget och valj laserstråle med hjälp av valknappen. Nu kan lutande plan respektive lutningar
skapas. I det har laget riktas laserlinjerna inte langre in automatiskt. Det signaliseras genom att laserlinjerna blinkar. Dessutom lyser lysdioden (7) konstant rod.
Tekniska data
| Självnivelleringsområde ± 2,5° | |
| Noggrannhet ± 0,2 mm / m | |
| Arbetsområde (i förhällande till hur ljust det är i rummet) | 20 m |
| Arbetsområde med handmottagare (beroende på teknikt betingad skillnad i ljusstyrka) | 50 m |
| Laservågsländg 640 nm | |
| Laserklass / Uteffekt För linjelaser 2M / < 5 mW | |
| Strömförsörjning | 4 x 1,5V alkalibatterier (typ AA, LR6) |
| Användningssted med 3 laserplan med 2 laserplan med 1 laserplan | Cirka 6 timmar Cirka 10 timmar Cirka 25 timmar |
| Arbetstemperatur 0°C ... +50°C | |
| Förvaringstemperatur -10°C ... +70°C | |
| Mätt (B x H x D) 85 x 130 x 160 mm | |
| Vikt (inklusive batterier) 820 g |
Tekniska andringar forbehalls. 04.2014

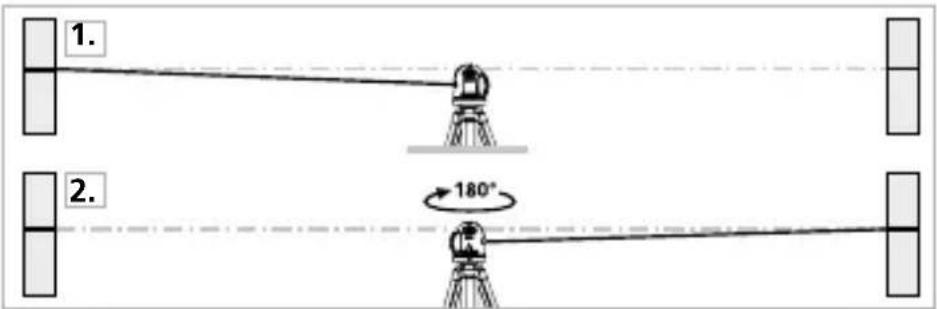

Förbereda kalibreringskontroll
Kalibreringen av lasern kan kontrolleras. Satt upp encheten mitt emellan två vaggar som År minst fem meter frän varandra. Slå på encheten for att frigöra transportsakringen (laserkors på). För optimal kontroll skall ett stativ användas.
- Markera punkten A1 på väggen.
- Vrid encheten 180^ och markera punkten A2.
Mellan A1 och A2 har du nu en horisontell referens.

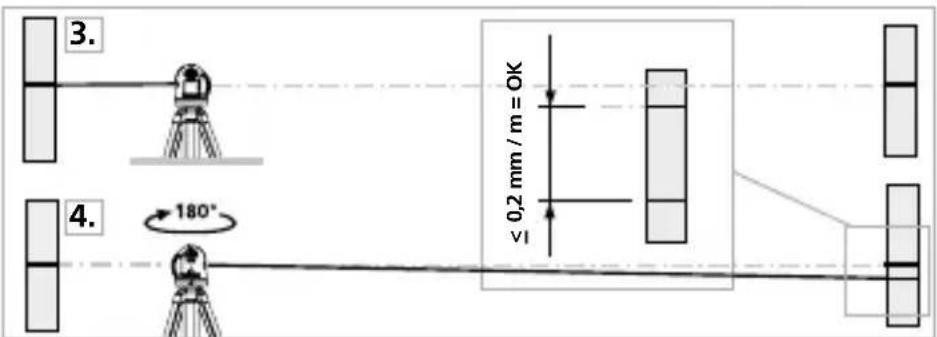

Kalibreringskontroll
- Ställ encheten sö nara vöggen som möjligt i Höjd med den markerade punkten A1.
- Vrid encheten 180^ och markera punkten A3. Differensen mellan A2 och A3 ar toleransen.
！
Om A2 och A3 ligger mer än 0,2 mm / m från varandra behöver enheten kalibreras. Kontakta er Återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.
Kontroll av den lodrata linjen
Ställ upp encheten cirka fem meter frän en vagg. Fäst att lod på vaggen med att 2,5 meter langt snöre sö att lodet kan pendla fritt. Slå på encheten och rikta den lodrata lasern mot lodsnöret. Noggrannheten ligger inom toleransenningar avvikelsen mellan laserlinjen och lodsnöret inte ar större an ± 1,5 mm.
Kontroll av den horisontella linjen
Ställ upp encheten cirka fem meter frän en vagg och slå på laserkorset. Markera punkt B på vagggen. Sväng laserkorset cirka 2,5 m Åt höger och markera punkt C. Kontrollera om den vagrata linjen frän punkt C ligger inom ± 3 mm i Höjdled jämfort med punkt B. Upprepa proceduren vid svängning Åt vänster.
Kontrollera kalibereringen regelbundet före användning damit after transport och langre Förvaring.
EU-bestammelser och kassering
Apparaten uppyller alla nödvändiga normer für fri handel av varor inom EU.
Den harprodukten ar en elektrisk apparat och den maste sopsorteras enligt det europeiska direktivet for uttjanta el- och elektronikapparater.
Ytterligare sakerhets- och extra anvisningar på: www.laserliner.com/info
！
