ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AutoLineLaser 3D Set 300 Laserliner

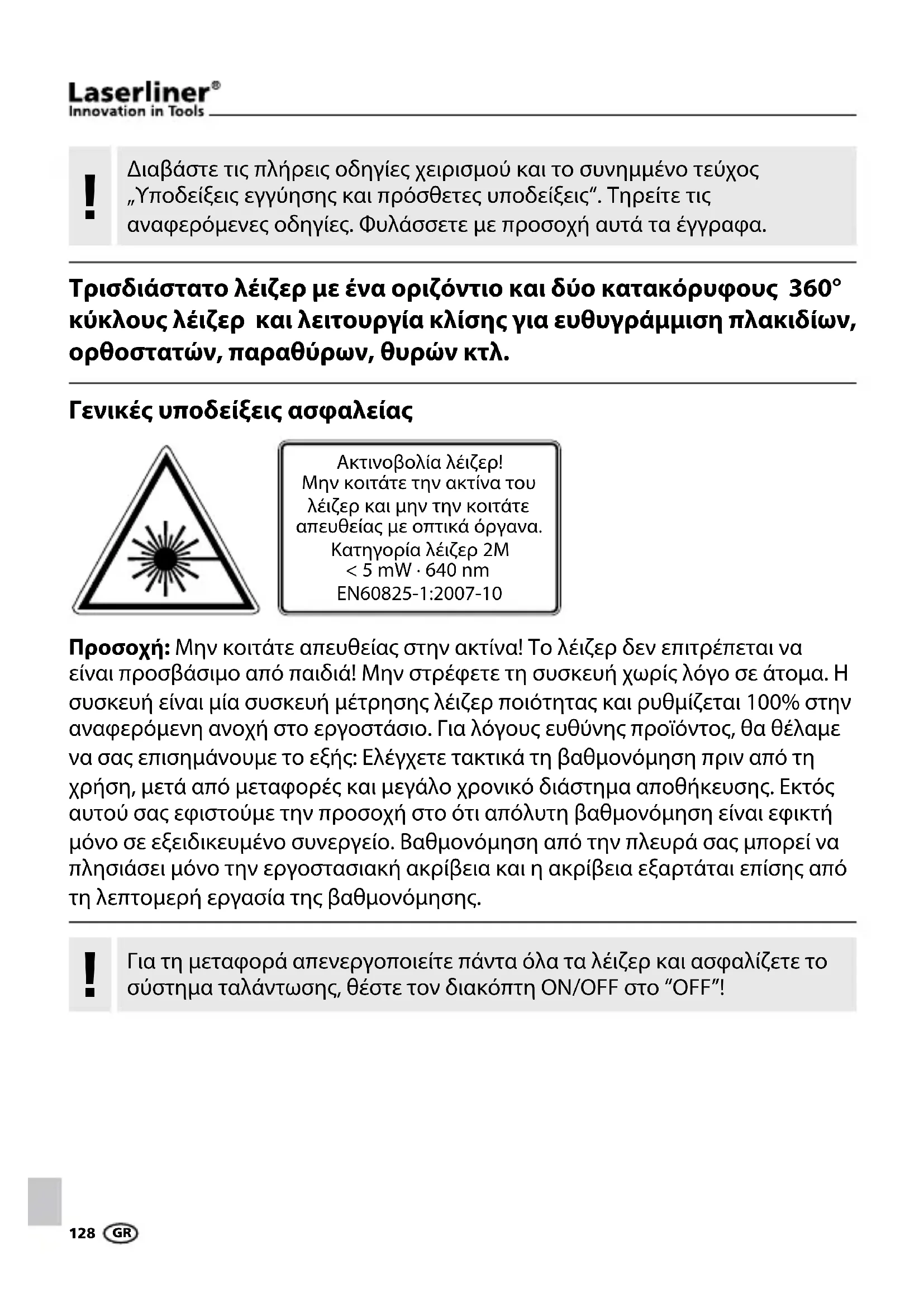

Γενικές υποδείξεις ασφαλείας Προσοχή: Μην κοιτάτε απευθείας στην ακτίνα! Το λέιζερ δεν επιτρέπεται να είναι προσβάσιμο από παιδιά! Μην στρέφετε τη συσκευή χωρίς λόγο σε άτομα. Η συσκευή είναι μία συσκευή μέτρησης λέιζερ ποιότητας και ρυθμίζεται 100% στην αναφερόμενη ανοχή στο εργοστάσιο. Για λόγους ευθύνης προϊόντος, θα θέλαμε να σας επισημάνουμε το εξής: Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης. Εκτός αυτού σας εφιστούμε την προσοχή στο ότι απόλυτη βαθμονόμηση είναι εφικτή μόνο σε εξειδικευμένο συνεργείο. Βαθμονόμηση από την πλευρά σας μπορεί να πλησιάσει μόνο την εργοστασιακή ακρίβεια και η ακρίβεια εξαρτάται επίσης από τη λεπτομερή εργασία της βαθμονόμησης. Ακτινοβολία λέιζερ! Μην κοιτάτε την ακτίνα του λέιζερ και μην την κοιτάτε απευθείας με οπτικά όργανα. Κατηγορία λέιζερ 2M < 5 mW · 640 nm EN60825-1:2007-10 Για τη μεταφορά απενεργοποιείτε πάντα όλα τα λέιζερ και ασφαλίζετε το σύστημα ταλάντωσης, θέστε τον διακόπτη ON/OFF στο “OFF”!

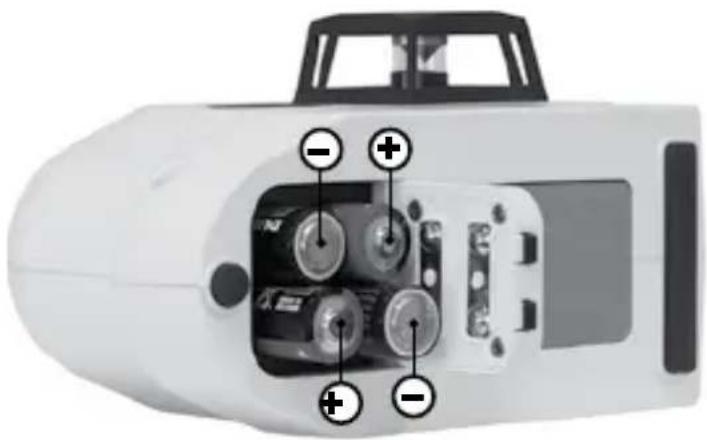

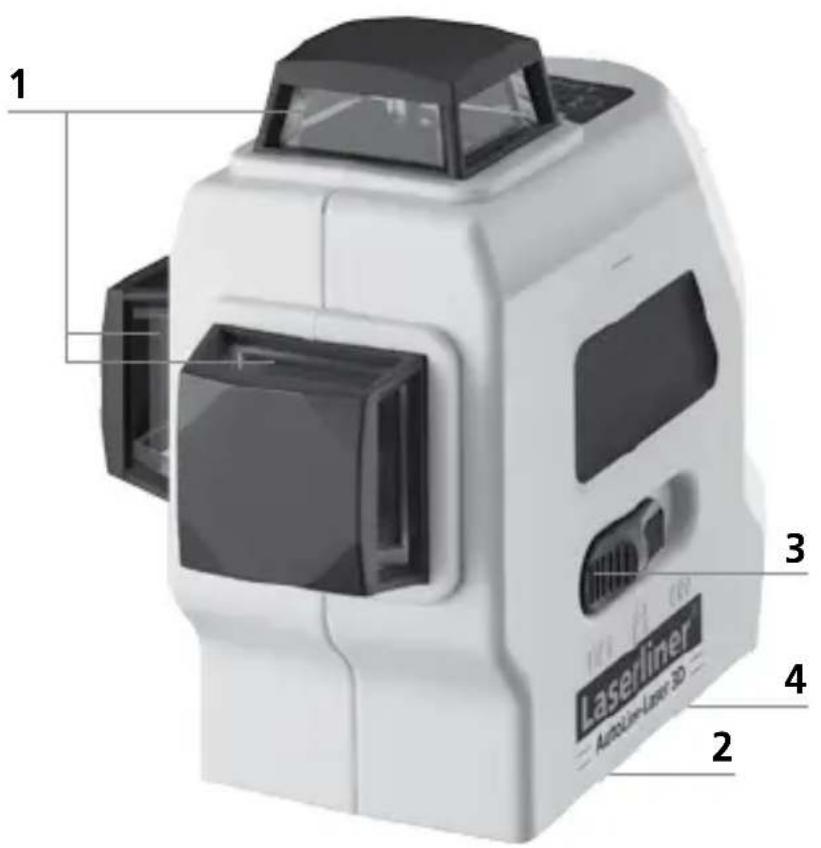

Τοποθέτηση μπαταριών Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα. Παράθυρο εξόδου

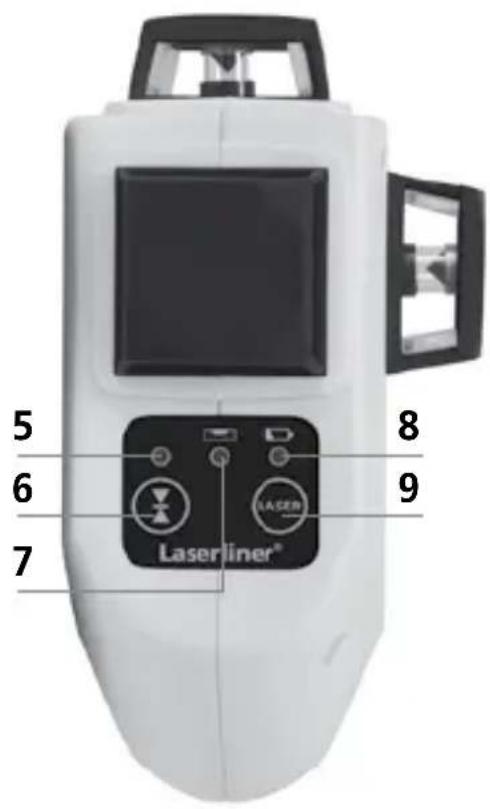

Θήκη μπαταρίας (κάτω πλευρά) Διακόπτης ON / OFF; Ασφάλεια μεταφοράς; Λειτουργία κλίσης Υποδοχή βάσης 5/8” (κάτω πλευρά) LED λειτουργίας χειροκίνητης λήψης Χειροκίνητη λήψη ΟΝ/ΟFF LED Λειτουργία

LED On: Λειτουργία Οn LED O: Λειτουργία O Φόρτιση μπαταρίας Πλήκτρο επιλογής γραμμών λέιζερ

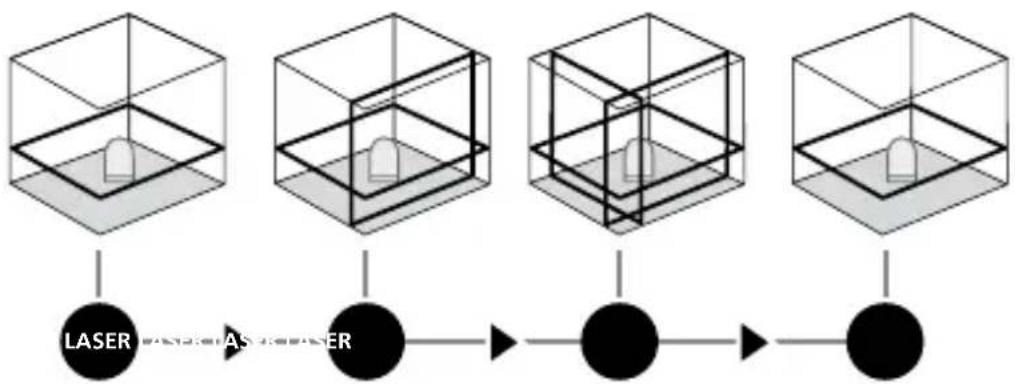

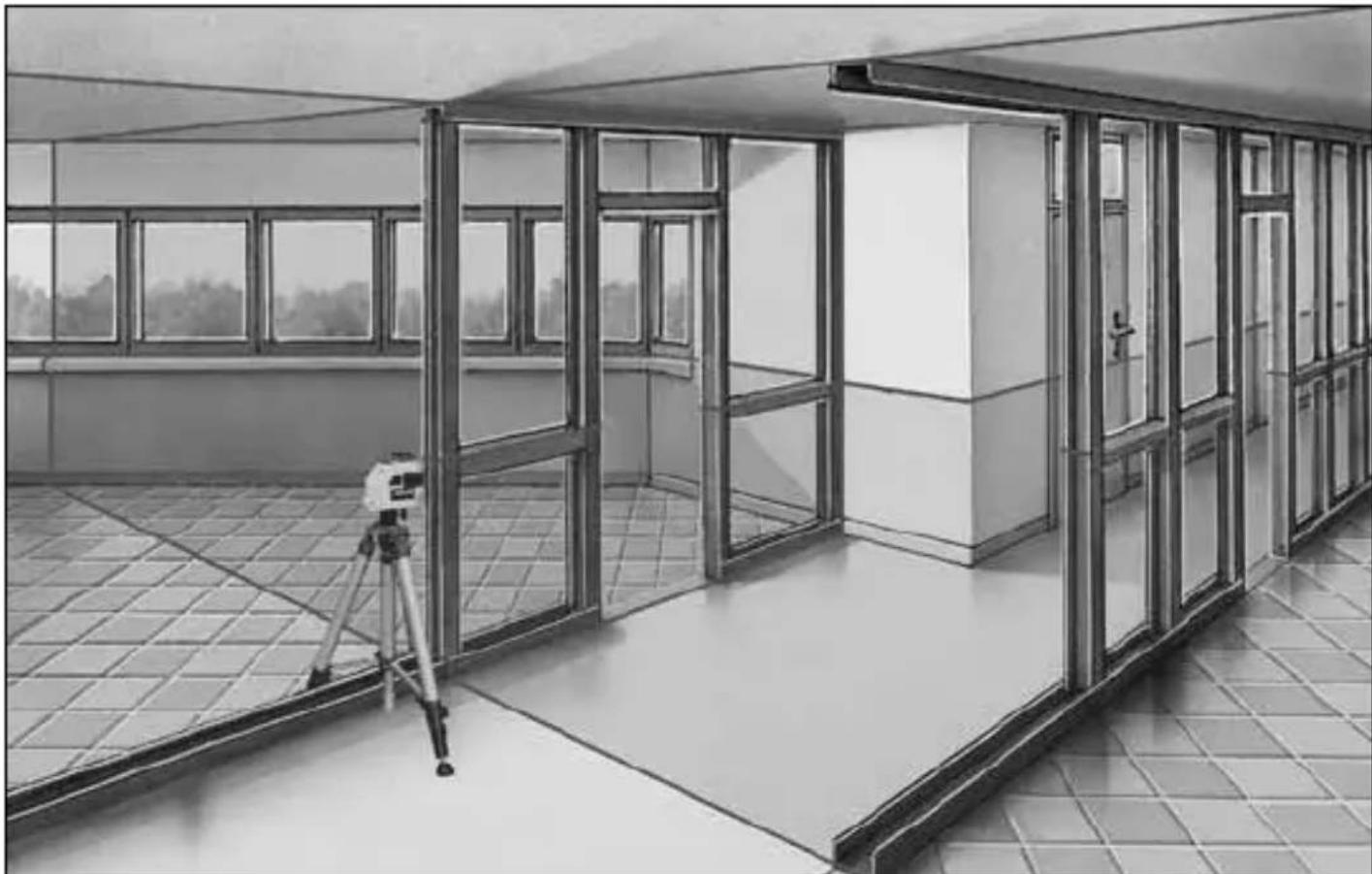

Οριζόντια και κάθετη χωροστάθμηση Λύστε την ασφάλεια μεταφοράς, θέστε τον διακόπτη ON / OFF στο “ON”. Εμφανίζεται η οριζόντια γραμμή λέιζερ. Με το πλήκτρο επιλογής μπορούν να επιλέγονται μεμονωμένα οι γραμμές λέιζερ. Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να λυθεί η ασφάλεια μεταφοράς. Μόλις η συσκευή βρεθεί εκτός της αυτόματης περιοχής χωροστάθμησης των 2,5°, αναβοσβήνουν οι γραμμές λέιζερ και ακούγεται ένα ηχητικό σήμα. Τοποθετήστε τη συσκευή έτσι ώστε να βρίσκεται εντός της περιοχής χωροστάθμησης.

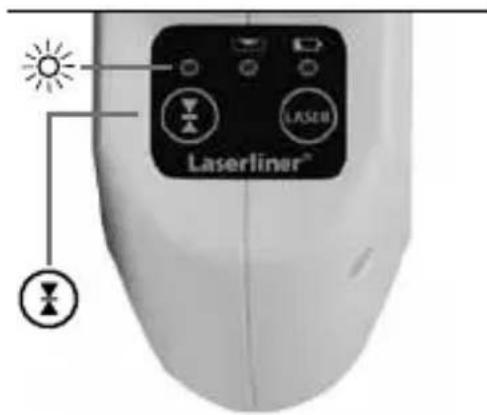

Λειτουργία χειροκίνητης λήψης προαιρετικά: Εργασία με τον δέκτη λέιζερ RX Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή επίσης όταν οι γραμμές λέιζερ δεν είναι πλέον ορατές, ένα δέκτη λέιζερ RX (προαιρετικά). Για εργασίες με τον δέκτη λέιζερ ενεργοποιήστε το γραμμικό λέιζερ πατώντας το πλήκτρο 6 (Χειροκίνητη λήψη Οn/Ο ) θέτοντάς το σε λειτουργία χειροκίνητης λήψης Τώρα πάλλονται οι γραμμές λέιζερ με μεγάλη συχνότητα και οι γραμμές λέιζερ γίνονται πιο σκούρες. Ο δέκτης λέιζερ αναγνωρίζει με τους παλμούς τις γραμμές λέιζερ. Διαβάστε τις οδηγίες χρήσης του δέκτη λέιζερ για γραμμικά λέιζερ. !131 AutoLine-Laser 3D

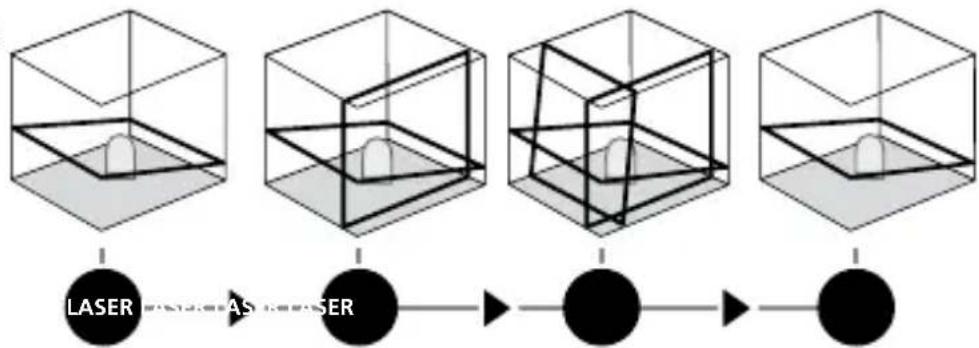

Μην λύνετε την ασφάλεια μεταφοράς, θέστε τον διακόπτη ON / OFF στη μεσαία θέση και επιλέξτε τα λέιζερ με το πλήκτρο επιλογής. Τώρα μπορούν να οριστούν κεκλιμένες επιφάνειες και κλίσεις. Σε αυτήν τη λειτουργία οι γραμμές λέιζερ δεν ευθυγραμμίζονται πλέον αυτομάτως. Αυτό σηματοδοτείται με ένα αναβόσβημα των γραμμών λέιζερ. Επιπλέον ανάβει η LED (7) σταθερά κόκκινη. Λειτουργία κλίσης Τεχνικά χαρακτηριστικά Περιοχή αυτοχωροστάθμισης ± 2,5° Ακρίβεια ± 0,2 mm / m Περιοχή λειτουργίας (εξαρτάται από τη φωτεινότητα του χώρου) 20 m Περιοχή λειτουργίας με χειροκίνητη λήψη (εξαρτάται από τις διαφορές στη φωτεινότητα του χώρου) 50 m Μήκος κύματος λέιζερ 640 nm Κατηγορία λέιζερ / ισχύς εξόδου γραμμικού λέιζερ 2M / < 5 mW Τροφοδοσία ρεύματος 4 x 1,5V αλκαλικές μπαταρίες (Tύπος AA, LR6) διάρκεια λειτουργίας με 3 επίπεδα λέιζερ με 2 επίπεδα λέιζερ με 1 επίπεδο λέιζερ περ. 6 ώρες περ. 10 ώρες περ. 25 ώρες Θερμοκρασία λειτουργίας 0°C ... +50°C Θερμοκρασία αποθήκης -10°C ... +70°C Διαστάσεις (Π x Υ x Β) 85 x 130 x 160 mm Βάρος (με μπαταρίες) 820 g Λόγω της ειδικής οπτικής που απαιτείται για την παραγωγή μίας συνεχόμενης γραμμής λέιζερ 360° μπορεί να δείτε διαφορά στη φωτεινότητα σε διάφορα σημεία της γραμμής, που όμως για τεχνικούς λόγους είναι αναγκαία. Αυτό μπορεί να έχει σαν συνέπεια διαφορετικές εμβέλειες στη λειτουργία χειροκίνητης λήψης.

Με επιφύλαξη τεχνικών αλλαγών. 04.2014132

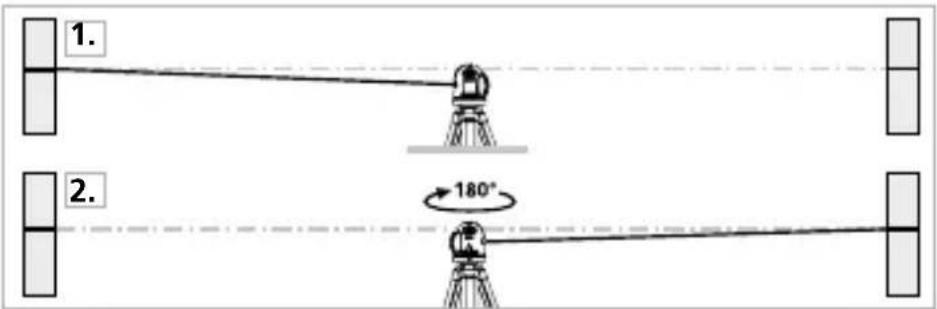

< 0,2 mm / m = OK Προετοιμασία ελέγχου βαθμονόμησης Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή, για τον σκοπό αυτό λύστε την ασφάλεια μεταφοράς (σταυρός λέιζερ On). Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα.

1. Σημειώστε το σημείο Α1 στον τοίχο.

2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2.

Μεταξύ του Α1 και του Α2 έχετε τώρα μία οριζόντια αναφορά. Προετοιμασία ελέγχου βαθμονόμησης

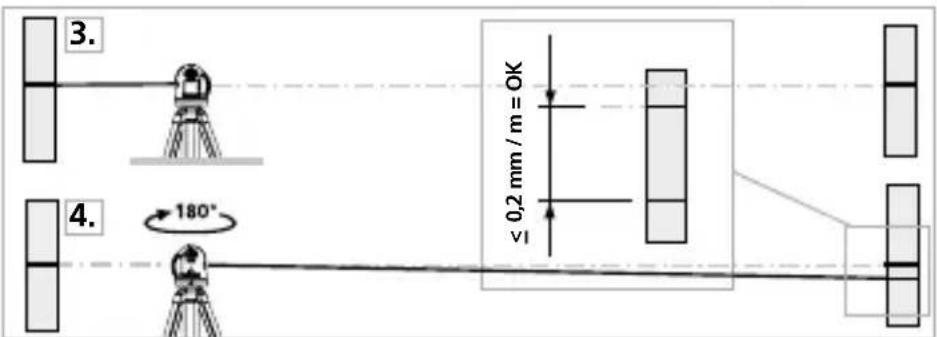

3. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του

σημειωμένου σημείου Α1.

4. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3.

Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή. Εάν το Α2 και το Α3 απέχουν περισσότερο από 0,2 mm / m, απαιτείται βαθμονόμηση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Έλεγχος της οριζόντιας γραμμής Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο και ενεργοποιήστε τον σταυρό λέιζερ. Σημειώστε το σημείο Β στον τοίχο. Μετακινήστε τον σταυρό λέιζερ περ. 2,5 m προς τα δεξιά και σημειώστε το σημείο C. Ελέγξτε, εάν η οριζόντια γραμμή του σημείου C βρίσκεται με ανοχή ± 3 mm στο ίδιο ύψος με το σημείο Β. Επαναλάβετε τη διαδικασία μετακινώντας προς τα αριστερά. Έλεγχος της κάθετης γραμμής Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο. Στον τοίχο στερεώστε ένα κατακόρυφο ζύγι με ένα κορδόνι μήκους 2,5 m, το ζύγι θα πρέπει να αιωρείται ελεύθερα. Ενεργοποιήστε τη συσκευή και στοχεύστε με το κάθετο λέιζερ το ζύγι. Η ακρίβεια είναι εντός ανοχών, εάν η απόκλιση μεταξύ της γραμμής λέιζερ και του κορδονιού του ζυγιού δεν ξεπερνά τα ± 1,5 mm. Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης.

Εγγύηση, φροντίδα προϊόντος και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ. Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info134135 AutoLine-Laser 3DAutoLine-Laser 3D
