KASUTUSJUHEND AutoLineLaser 3D Set 300 Laserliner

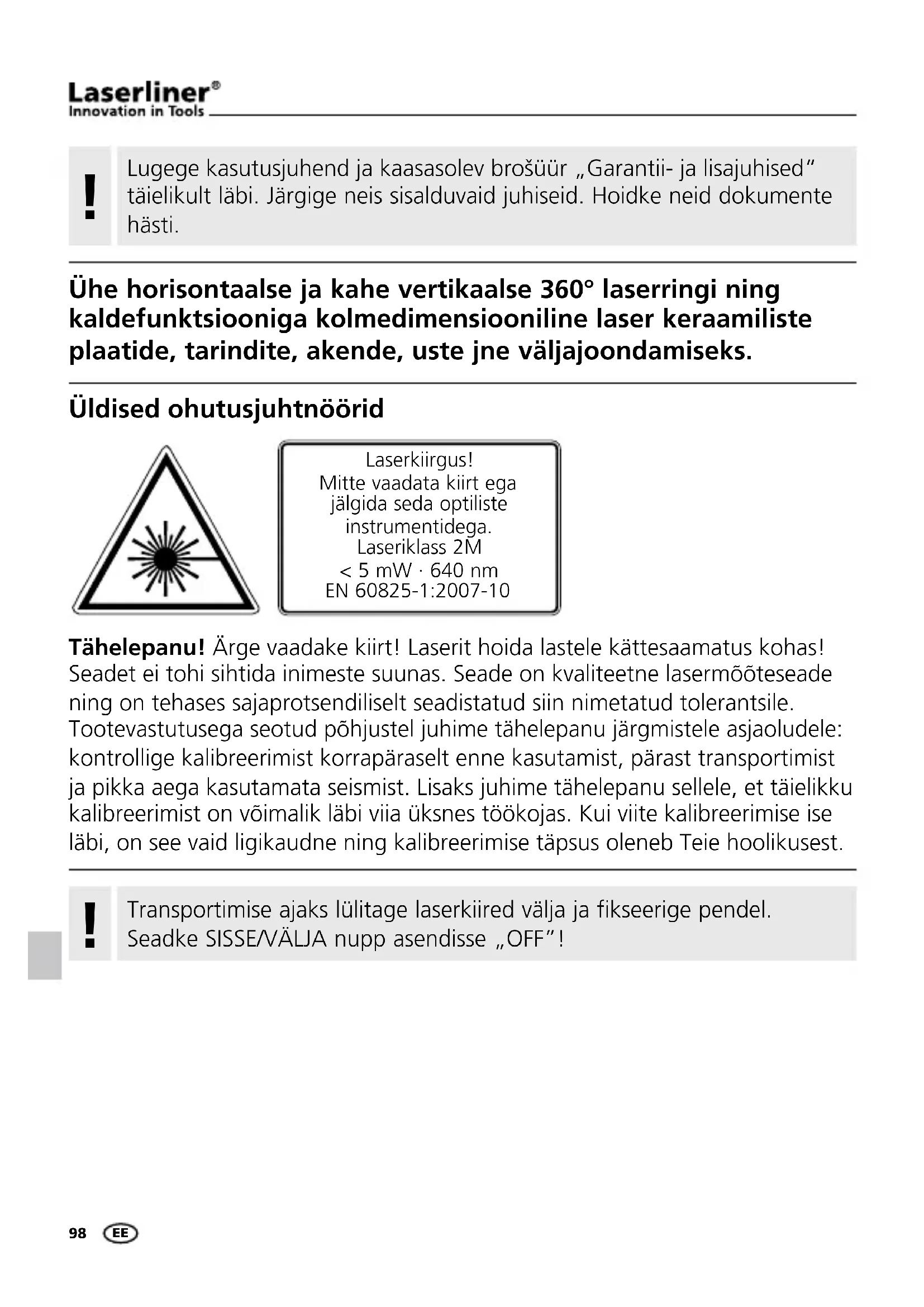

Üldised ohutusjuhtnöörid Tähelepanu! Ärge vaadake kiirt! Laserit hoida lastele kättesaamatus kohas! Seadet ei tohi sihtida inimeste suunas. Seade on kvaliteetne lasermõõteseade ning on tehases sajaprotsendiliselt seadistatud siin nimetatud tolerantsile. Tootevastutusega seotud põhjustel juhime tähelepanu järgmistele asjaoludele: kontrollige kalibreerimist korrapäraselt enne kasutamist, pärast transportimist ja pikka aega kasutamata seismist. Lisaks juhime tähelepanu sellele, et täielikku kalibreerimist on võimalik läbi viia üksnes töökojas. Kui viite kalibreerimise ise läbi, on see vaid ligikaudne ning kalibreerimise täpsus oleneb Teie hoolikusest. Laserkiirgus! Mitte vaadata kiirt ega jälgida seda optiliste instrumentidega. Laseriklass 2M < 5 mW · 640 nm EN 60825-1:2007-10 Transportimise ajaks lülitage laserkiired välja ja fikseerige pendel. Seadke SISSE/VÄLJA nupp asendisse „OFF”!

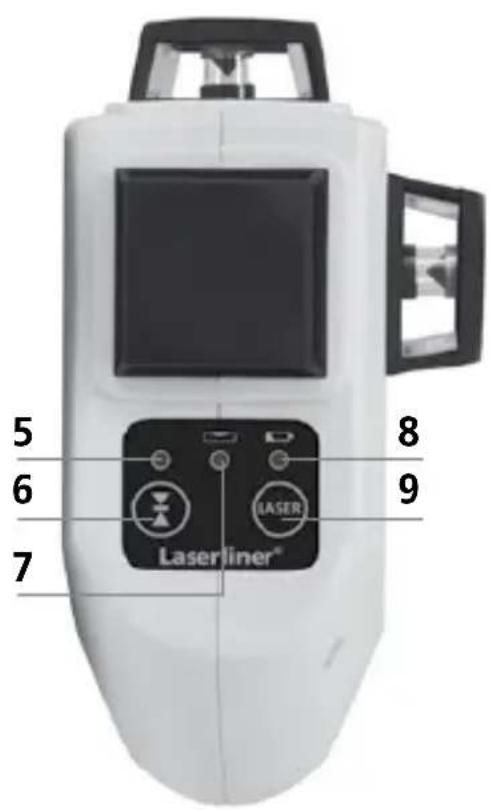

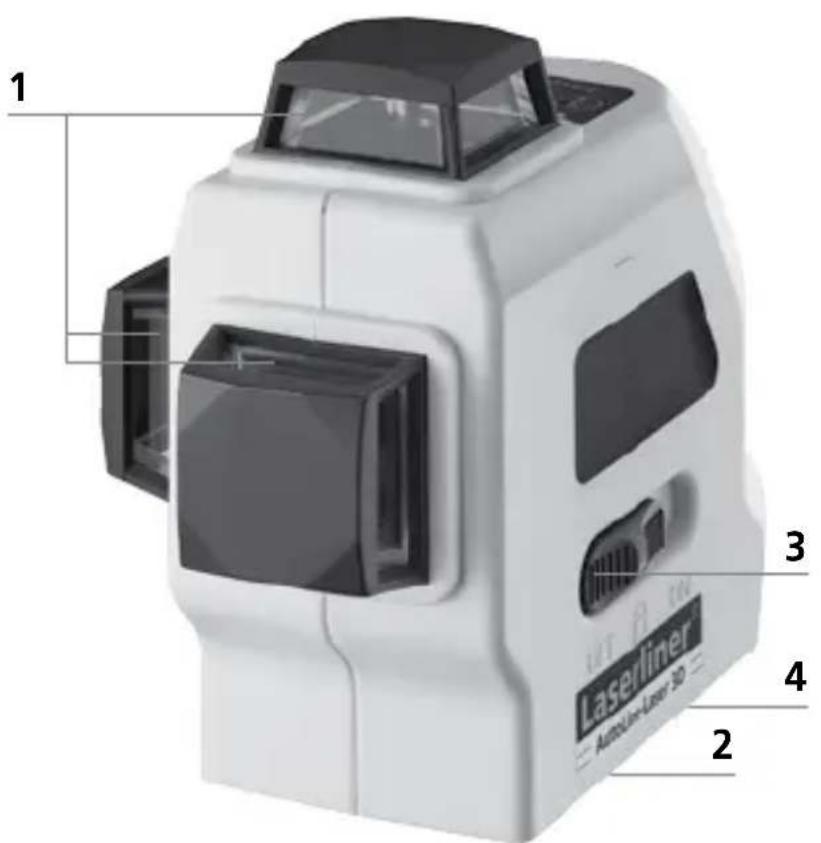

Patareide sisestamine Avage patareide kast ja asetage patareid (4 x tüüp AA) sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu õigele polaarsusele. Laserkiire aken Patareide kast (alakülg) SISSE/VÄLJA lüliti; Transpordipolt; Kalderežiim Statiivi keere 5/8” (alakülg) Käsivastuvõtu- mooduse LED Käsivastuvõtu- moodus SISSE/VÄLJA Kalderežiim LED LED sees: moodus sees LED väljas: moodus väljas Patarei laetus Laserkiirte valikunupp

Horisontaalne ja vertikaalne nivelleerimine Vabastage transpordikaitse, seadke SISSE/VÄLJA-lüliti “ON” peale. Ilmub horisontaalne laserjoon. Valikuklahviga saab laserjooni üksikult juurde lülitada. Horisontaalseks ja vertikaalseks nivelleerimiseks peab olema transpordikaitse vabastatud. Kui seade paikneb väljaspool auto- maatset nivelleerimisvahemikku 2,5°, siis laserjooned vilguvad ja kõlab signaal. Positsioneerige seade nii, et ta paikneks nivelleerimisvahemiku piires.

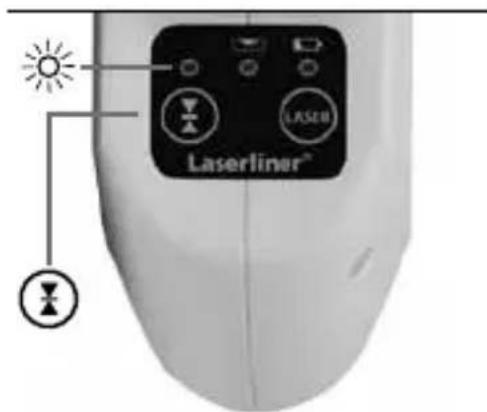

Käsivastuvõtumoodus Lisavarustus: Töötamine laservastuvõtjaga RX Kasutage nivelleerimiseks suurtel kaugustel või mitte enam nähtavate laserjoonte puhul laservastuvõtjat RX (lisavarustus). Laservastu- võtjaga töötamiseks lülitage joonlaser klahvi 6 (käsivastuvõtumoodus sisse / välja ) vajutades käsivastuvõtumoodusesse. Nüüd pulseerivad laserjooned kõrge sagedusega ning muutuvad tumedamaks. Laservastuvõtja tuvastab laser- jooni eelmainitud pulseerimise kaudu. Järgige joonlaseri vastuvõtja kasutusjuhendit. !101 AutoLine-Laser 3D

Ärge vabastage trans- pordikaitset, seadke SISSE/VÄLJA-lüliti keskmisse asendisse ja valige laser valikuklah- viga välja. Nüüd saab kaldtasapindu või kaldeid moodustada. Selles mooduses laserjooned enam automaatselt välja ei joondu. Viimasest antakse märku laserjoonte vilkumisega. Täiendavalt põleb LED (7) konstantselt punaselt. Kalderežiim Tehnilised andmed Iseloodimisvahemik ± 2,5° Täpsus ± 0,2 mm / m Tööulatus (sõltub ruumi valgustatusest) 20 m Tööpiirkond käsivastuvõtjaga (sõltub tehniliselt tingitud heleduseerinevusest) 50 m Laserkiire lainepikkus 640 nm Joonlaseri laseriklass / väljundvõimsus 2M / < 5 mW Toitepinge 4 x 1,5V leelispatareid (tüüp AA, LR6) Tööiga 3 laseritasandiga 2 laseritasandiga 1 laseritasandiga u 6 tundi u 10 tundi u 25 tundi Töötemperatuur 0°C ... +50°C Hoidmistemperatuur -10°C ... +70°C Mõõtmed (L x K x S) 85 x 130 x 160 mm Kaal (koos patareiga) 820 g Kuna läbiva 360° laserjoone tekitamiseks kasutatakse spetsiaalset optikat, siis võib esineda joone erinevates piirkondades tehniliselt tingitud heleduseerinevusi. See võib põhjustada käsivastuvõtu- mooduses erinevaid tööraadiusi.

Õigus tehnilisteks muudatusteks reserveeritud. 04.2014102

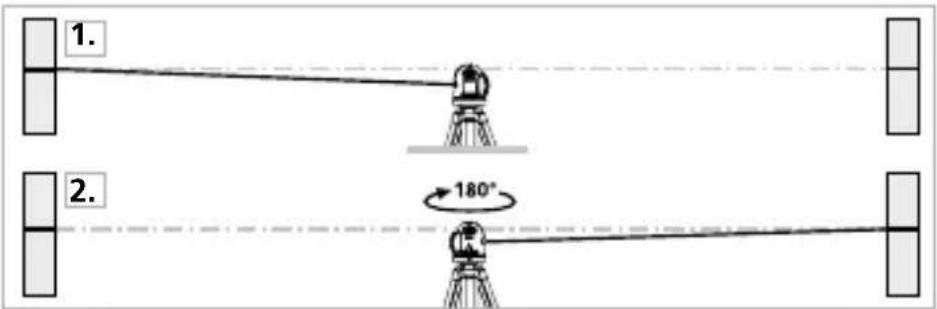

< 0,2 mm / m = OK Kalibreerimise kontrollimiseks valmistumine Teil on võimalik laseri kalibreerimist kontrollida. Asetage laser kahe, teinet- eisest vähemalt 5 m kaugusel asuva seina vahele keskele. Lülitage seade sisse: selleks vabastage transpordipolt (laserkiirte rist sisse lülitatud). Optimaalseks kontrollimiseks kasutage statiivi.

1. Märgistage punkt A1 seinal.

2. Pöörake seadet 180° võrra ja märgistage punkt A2.

Punktide A1 ja A2 vahel on nüüd horisontaalne lähteväärtus. Kalibreerimise kontrollimine

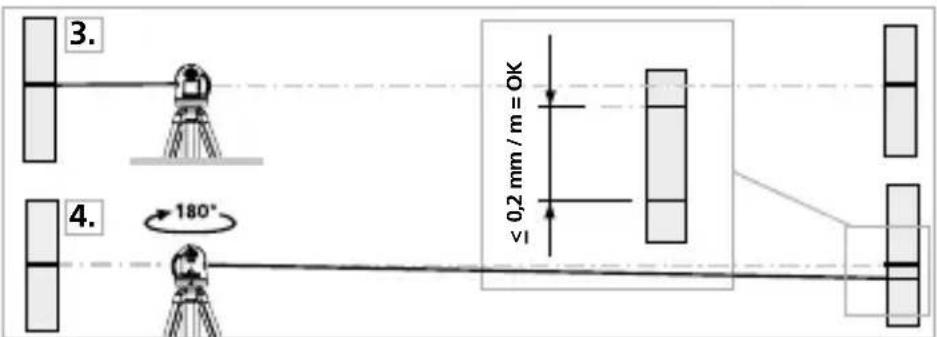

3. Asetage seade seinale võimalikult lähedale punkti A1

märgistatud kõrgusele.

4. Pöörake seadet 180° võrra ja märgistage punkt A3.

Vahe punktide A2 ja A3 vahel on tolerants. Kui vahe punktide A2 ja A3 vahel on suurem kui 0,2 mm / m, on vaja viia läbi kalibreerimine.Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Horisontaalse kiire kontrollimine Asetage seade ca 5 m kaugusele seinast ja lülitage laserkiirte rist sisse. Märgistage seinal punkt B. Pöörake laserkiirte risti 2,5 m võrra paremale ja märgistage punkt C. Kontrollige, kas horisontaalne kiir on punktist C ± 3 mm kaugusel (peab samas olema punktiga B ühel kõrgusel). Korrake toimingut vasakule pööramise abil. Vertikaalse kiire kontrollimine Asetage seade ca 5 m kaugusele seinast. Kinnitage seinale 2,5 m pikkuse nööri otsas olev lood. Lood peab sealjuures vabalt pendeldama. Lülitage seade sisse ja rihtige vertikaalne laserkiir loodi nöörile. Täpsus on lubatud vahemikus, kui erinevus laserkiire ja loodinööri vahel ei ole suurem kui ± 1,5 mm Kontrollige enne kasutamist, pärast transportimist ja pikaajalist ladustamist regulaarselt kalibratsiooni.
