MANUAL DE UTILIZARE AutoLineLaser 3D Set 300 Laserliner

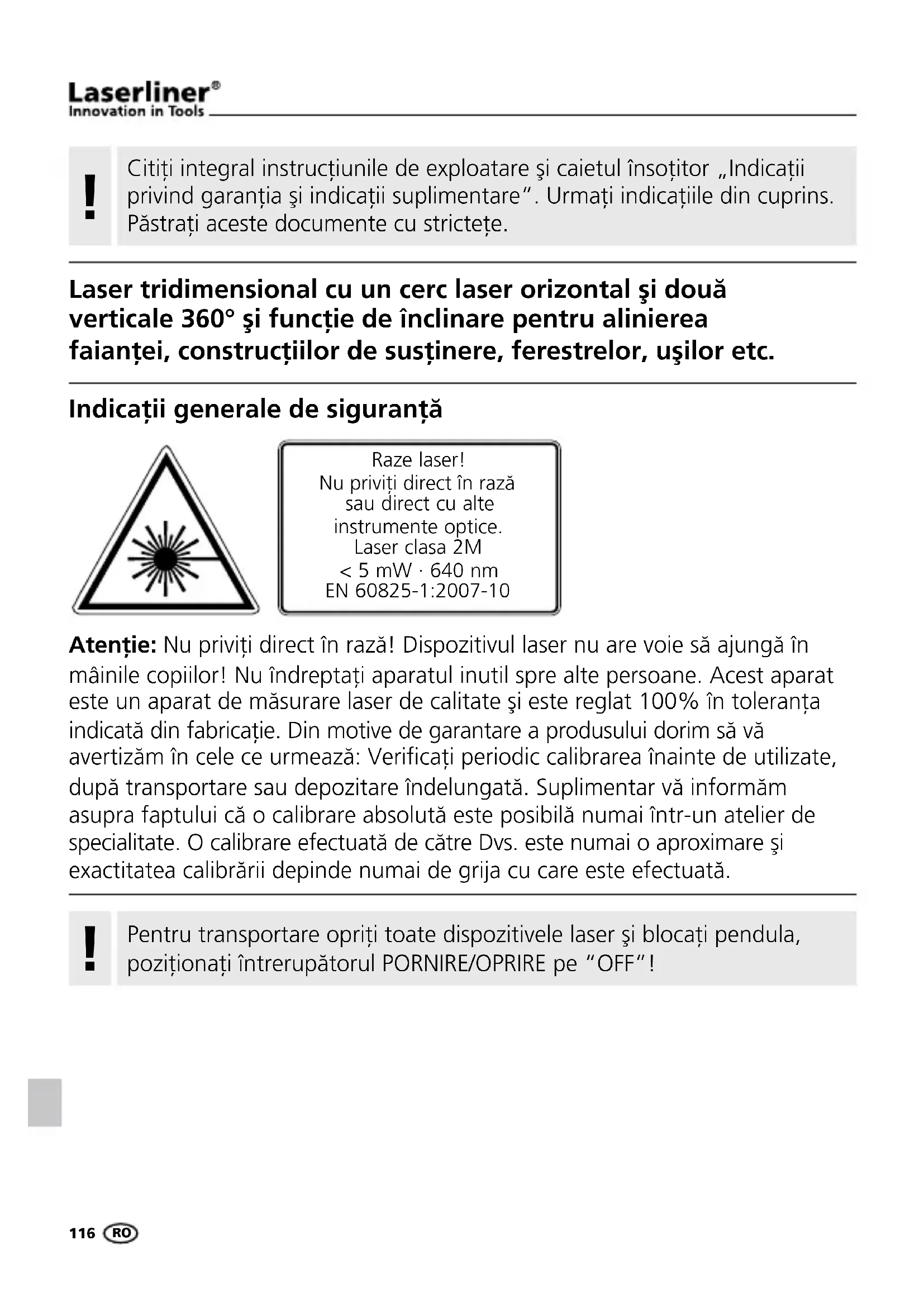

Indicaţii generale de siguranţă Atenţie: Nu priviţi direct în rază! Dispozitivul laser nu are voie să ajungă în mâinile copiilor! Nu îndreptaţi aparatul inutil spre alte persoane. Acest aparat este un aparat de măsurare laser de calitate şi este reglat 100% în toleranţa indicată din fabricaţie. Din motive de garantare a produsului dorim să vă avertizăm în cele ce urmează: Vericaţi periodic calibrarea înainte de utilizate, după transportare sau depozitare îndelungată. Suplimentar vă informăm asupra faptului că o calibrare absolută este posibilă numai într-un atelier de specialitate. O calibrare efectuată de către Dvs. este numai o aproximare şi exactitatea calibrării depinde numai de grija cu care este efectuată. Raze laser! Nu priviţi direct în rază sau direct cu alte instrumente optice. Laser clasa 2M < 5 mW · 640 nm EN 60825-1:2007-10 Pentru transportare opriţi toate dispozitivele laser şi blocaţi pendula, poziţionaţi întrerupătorul PORNIRE/OPRIRE pe “OFF”!

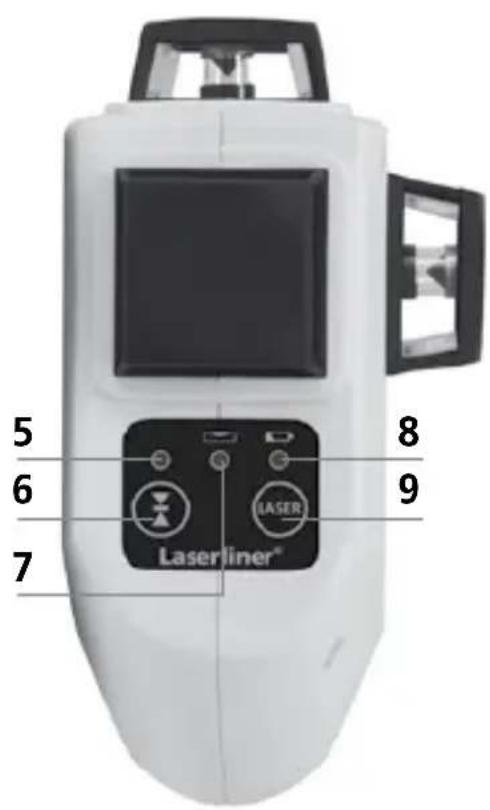

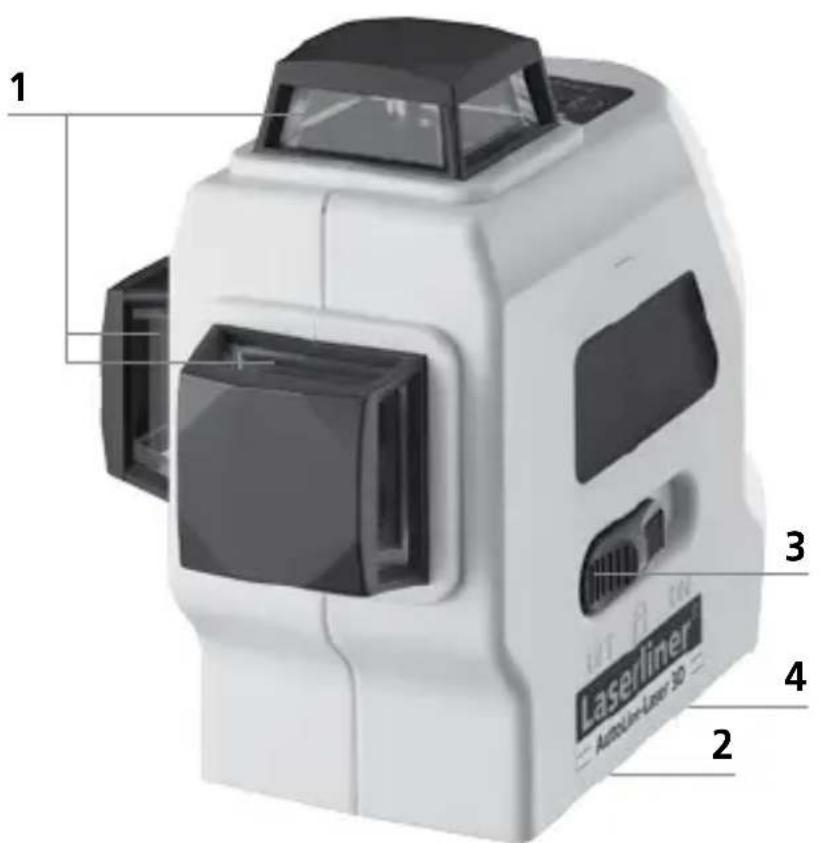

Introducerea bateriilor Se deschide compartimentul de baterii şi se introduc bateriile (4 x tip AA) conform simbolurilor de instalare. Se va respecta polaritatea corectă. Geam rază laser Compartiment baterii (la partea inferioară) Întrerupător PORNIRE / OPRIRE; Siguranţă transport; Modul de înclinare Filet stativ 5/8” (la partea inferioară) LED mod recepţionare manual Pornire / oprire mod recepţionare manuală LED modul de înclinare LED pornit: Mod pornit Led oprit: Mod oprit Încărcare baterie Tastă selectare rază liniară laser

Nivelare orizontală şi verticală Se slăbeşte siguranţa de trasnport, întrerupătorul PORNIRE/OPRIRE se poziţionează pe “ON”. Apare linia laser orizontală. Cu ajutorul tastei de selectare razele laser liniare pot decuplate individual. Pentru nivelarea orizontală şi verticală, siguranţa pentru transport trebuie să fie îndepărtată. În momentul în care aparatul se află în afara domeniului automat de nivelare de 2,5°, liniile laser se aprind intermitent şi este emis un semnal. Poziţionaţi aparatul astfel încât acesta să se afle în cadrul domeniului de nivelare.

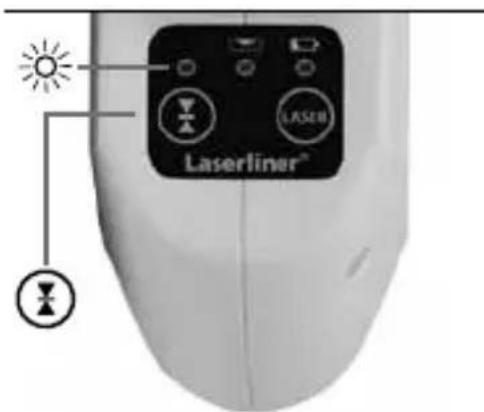

Mod recepţionare manual Opţional: Lucrul cu receptorul laser RX A se utiliza pentru nivelare pe distanţe mari sau în cazul liniilor laser care nu mai sunt vizibile ale unui receptor laser (opţional). Pentru efectuarea lucrărilor cu receptorul laser laserul liniar se cuplează prin apăsarea tastei 6 (mod de recepţionare manuală pornit / oprit) în modul de recepţionare manuală. Acum liniile laser pulsează cu o frecvenţă înaltă şi liniile laser devin mai întunecate. Receptorul laser recunoaşte datorită acestor pulsaţii liniile laser. Respectaţi instrucţiunile de utilizare ale receptorului laser pentru laserul liniar. !119 AutoLine-Laser 3D

Nu desfaceţi siguranţa de transport, culisaţi întrerupătorul PORNIT/ OPRIT pe poziţia din mijloc şi selectaţi laserul cu ajutorul tastei de selectare. Acum se pot marca suprafeţele înclinate. resp. înclinaţiile. În acest mod liniile laser nu se mai aliniază automat. Acest lucru este semnaliza prin aprinderea intermitentă a liniilor laser. Suplimentar se aprinde constant ledul (7) roşu. Modul de înclinare Date tehnice Domeniu de nivelare individuală ± 2,5° Exactitate ± 0,2 mm / m Domeniu de lucru (în funcţie de luminozitatea încăperii) 20 m Domeniul de lucru cu receptor manual (în funcţie de diferenţa condiţionată tehnic) 50 m Lungime undă laser 640 nm Clasă laser / putere iniţială laser liniar 2M / < 5 mW Alimentare tensiune 4 x 1,5V baterii alcaline (tip AA, LR6) Durată funcţionare cu 3 niveluri de laser cu 2 niveluri de laser cu 1 nivel de laser cca. 6 ore cca. 10 ore cca. 25 ore Temperatură de lucru 0°C ... +50°C Temperatură de depozitare -10°C ... +70°C Dimensiuni (L x Î x A) 85 x 130 x 160 mm Greutate (incl. baterii) 820 g Din motivul opticii speciale pentru generarea unei linii laser continue 360° pot apărea diferenţe de luminozitate în diferite sectoare ale liniei, care sunt condiţionate tehnic. Aceasta poate conduce la diferite raze de acţiune în modul de recepţionare manual.

Ne rezervăm dreptul să efectuăm modicări tehnice. 04.2014120

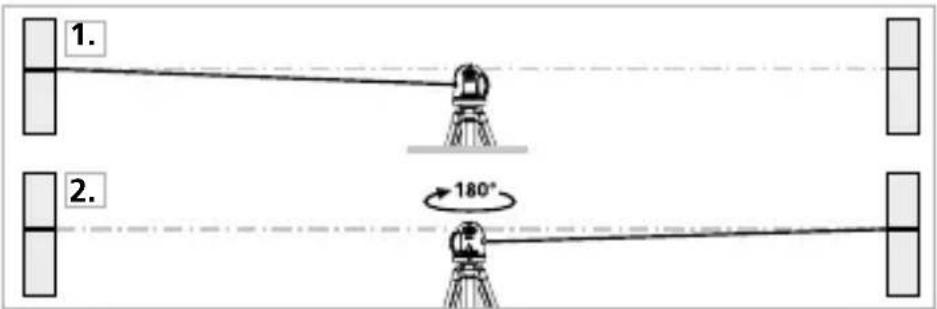

< 0,2 mm / m = OK Pregătirea verificării calibrării Puteţi controla calibrarea laserului. Aşezaţi aparatul în mijloc între 2 pereţi, care se află la min. 5 m unul de celălalt. Porniţi aparatul, pentru aceasta se slăbeşte siguranţa de transport (crucea laser apare). Pentru verificarea optimă se va utiliza un stativ.

1. Marcaţi punctul A1 pe perete.

2. Rotiţi aparatul cu 180° şi marcaţi punctul A2.

Între A1 u. A2 aveţi acum o referinţă orizontală. Verificarea calibrării

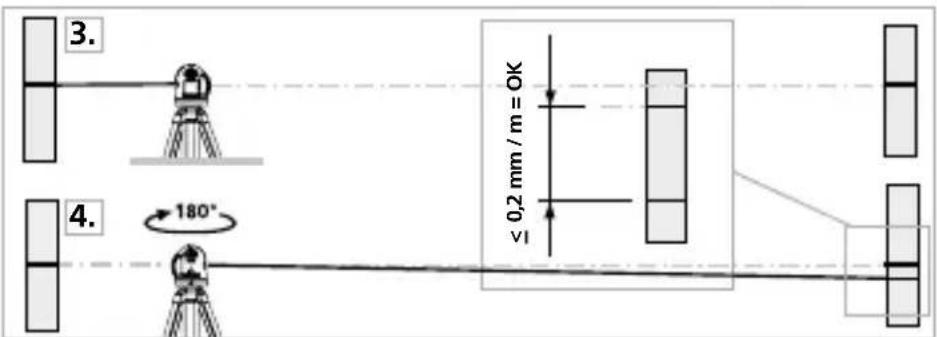

3. Aşezaţi aparatul cât de aproape posibil de perete

la înălţimea punctului marcat A1.

4. Rotiţi aparatul cu 180° şi marcaţi punctul A3.

Diferenţa între A2 şi A3 reprezintă toleranţa. Dacă A2 şi A3 se află la o distanţă mai mare de 0,2 mm / m, trebuie efectuată o calibrare. Contactaţi un comerciant specializat şi adresaţi-vă departamentului service UMAREX-LASERLINER.

Verificarea liniei orizontale Aparatul se aşează la cca. 5 m de un perete şi crucea laser se porneşte. Punctul B se marchează pe perete. Crucea laser la cca. 2,5 m spre dreapta şi se marchează punctul C. Verificaţi dacă linia orizontală din punctul C ± 3 mm ajunge la aceeaşi înălţime cu punctul B. Procedeul se repetă prin rabatare spre stânga. Verificarea liniei verticale Aparatul se aşează la cca. 5 m de un perete. Pe perete se fixează o greutate cu o sfoară de 2,5 m, greutatea trebuie să penduleze liber. Aparatul se porneşte şi laserul vertical se ajustează în funcţie de sfoara cu greutatea. Exactitatea se încadrează în toleranţă dacă deviaţia dintre linia laser şi sfoara cu greutate nu este mai mare de ± 1,5 mm. Verificaţi periodic calibrarea înainte de utilizare, după transportare sau depozitare îndelungată.
