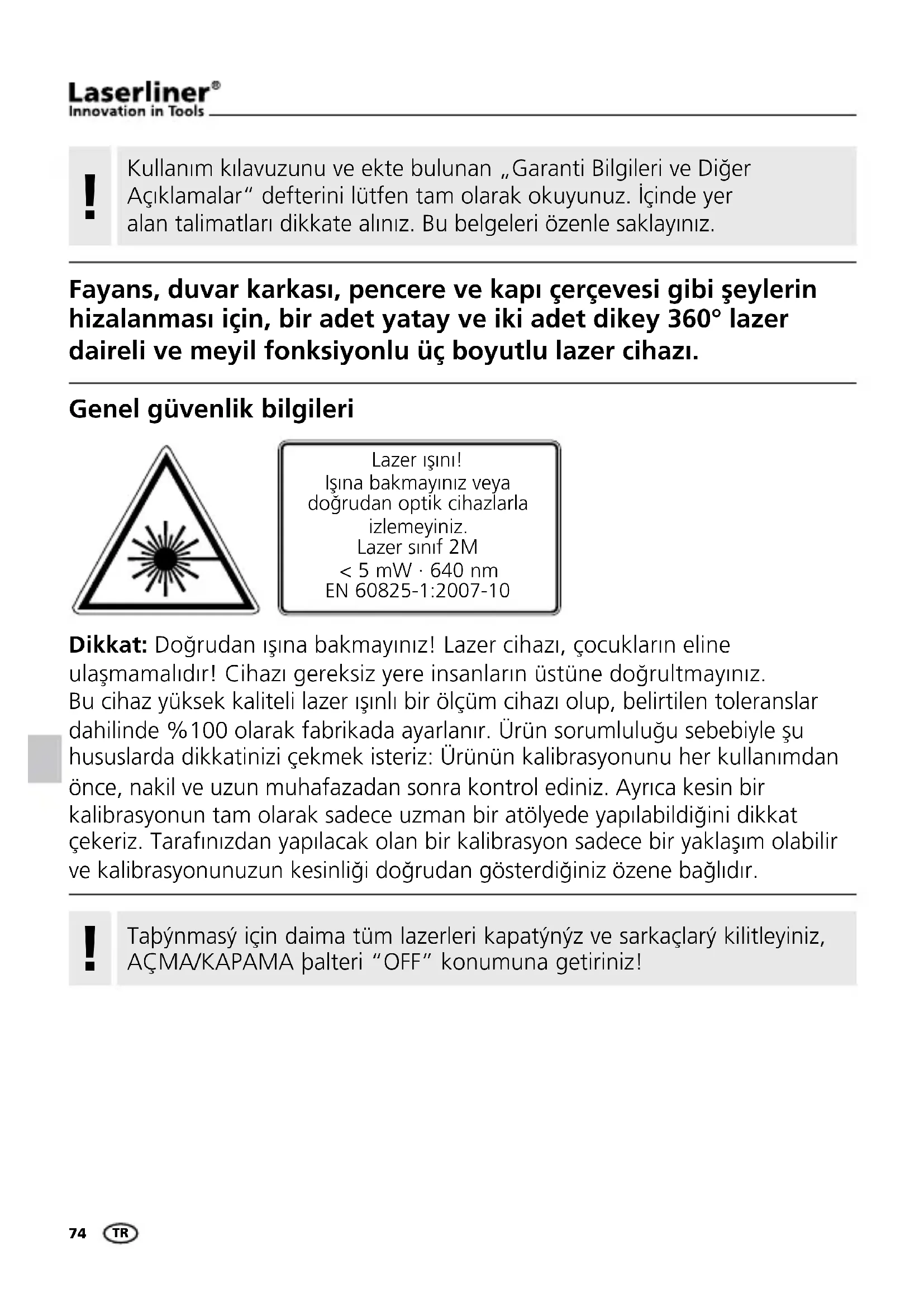

KULLANIM KILAVUZU AutoLineLaser 3D Set 300 Laserliner
Kullanim kılıavuzunu vedaughteriGaranti Bilgileri veDiger Açiklamalar" defterini luffen tam olarak okuyunuz. İncinde yer alan talimatlari dikkate aliniz. Bu belgeleri özenle saklayıniz.
Fayans, duvar karkasi, pencere ve kapi Çerçevesi gibi Şeylerin hizalanması icin, bir adet yatay ve iki adet dikey 360^ lazer daireli ve meyil fonksiyonlu üç boyutlu lazer cihazi.
Genel güvenlik bilgileri
Lazer isini! Isina bakmayiniz veya dokrudan optik cihazlarla izlemeyiniz. Lazer sinif 2M < 5mW· 640nm EN 60825-1:2007-10
Dikkat: Doğrudan,isna bakmayınüz! Lazer cihazi, Çocukların eline ulasmamaldir! Cihazi gereksiz yere insanların üstüne.Doğrultmayınüz. Bu cihaz yuksek kaliteli lazer,isnli bir olçüm cihazi olup, belirtilen toleranslar dahilinde %100 olarak fabrikada ayarlanir. Ürün sorumluluğu sebebyleşuhuslarda dokkatiniziçekmek isteriz: Ürünün kalibrasyonunu her kullanımdan.Once,nakil ve uzun muhafazadan sonra kontrl ediniz.Ayrica kesin bir kalibrasyonun tam olarak sadece uzman bir atolyede yapilabildigi dinkata cekeriz.Tarafinizdan yapilacakolanbir kalibrasyon sadecebir yaklassim olabilir ve kalibrasyonunuzun kesinligi dokrudan gofterdiğiniz Özene baglidir.
！
Tapynmasy增長 daima tüm lazerleri kapatynyz ve sarkaçlarý kilitleyiniz, AÇMA/KAPAMA balteri "OFF" konumuna getiriniz!

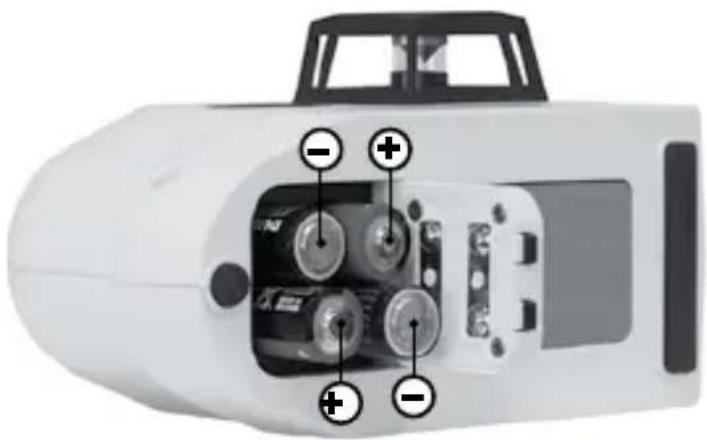

1 Pilleri yerleştiniriz
Pil yuvasini aciniz ve pilleri (4 x AA tipi) gosterilen sekillere uygun bir sekilde yerleştiniz. Bu arada kutuplarinogrups olmasina dikkat ediniz.

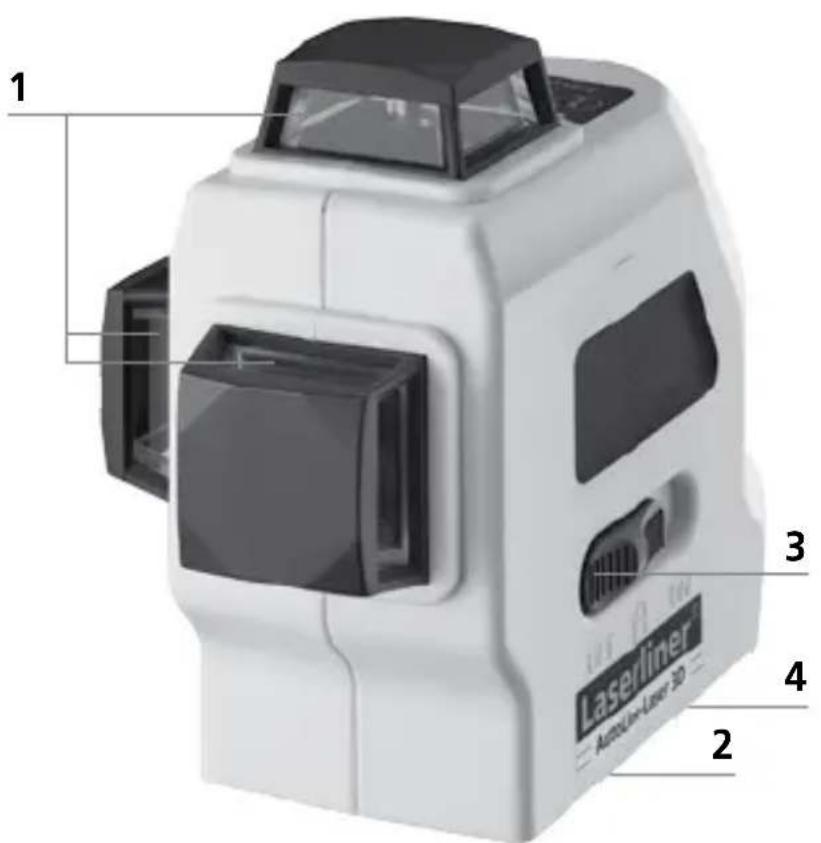

1 Lazer isini cikis bostrupu
2 Batarya / Pil yeri (alt tarafi)
3 ACMA/KAPAMA duğmesi - taşima emniyeti; Meyil modu
4 Statif vida disi 5/8" (alt tarafi)

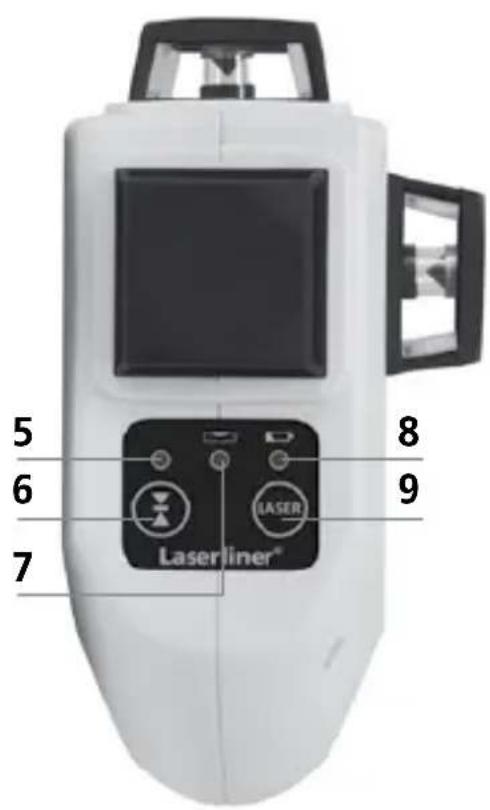

5 LED el alcisi modu
6 El alicisi modu aik / kapali
7 LED meyil modu LED açık: Mod açık LED kapalı: Mod kapalı
8 Batarya sarji
9 Lazer cizgileri ici seçme salteri

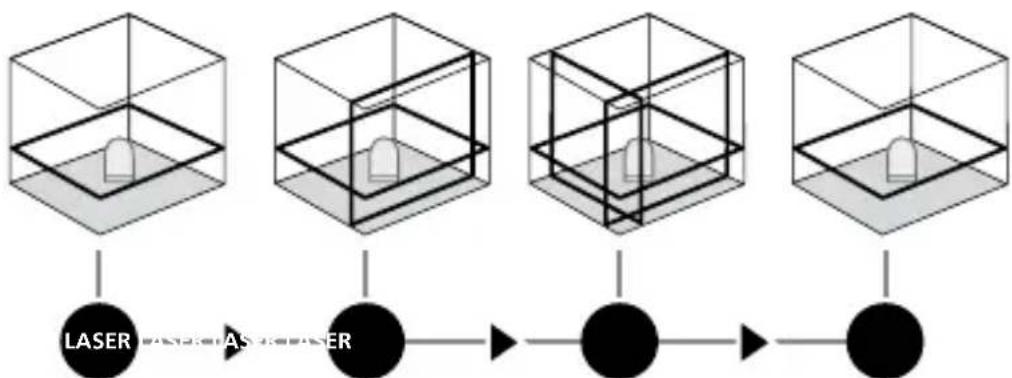

2Yatay ve duşeyduzeçleme
Taşima emniyetiniözünüz, ACMA/KAPAMA salterini "ON" konumuna getiriniz. Yatay lazer;cizgisi belirir. Seçme Düğmesi ile lazer;cizgileri tek tek dahil edilerek devreye alınabilir.
Yatay ve duşey duşeleme icin taşima emniyetininözülm Üs olması gerekmektedir. Cihaz otomatik duşeleme aralı Ül an 2,5° nin disinda bulundugu zaman, lazer;cizgileri yanıp sonmeye baslarlar ve bir sinaly asisi duyulur. Cihazi duşeleme aralı Ücinde bulunacak sekilde konumlandiriniz.

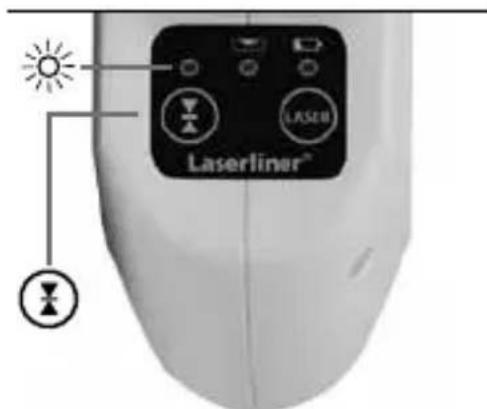

3 El alç-Csı modu Opsiyonal: Lazer alç-Csı RX ile calışma
Uzak mesafe de vya lazer isinlari gorulmedigi durumlarda tesviye yapmak icin lazer alicisi RX'i kullanin (opsiyonal). Lazer alicisi ile calismak icin cizgi lazerini tu6'ya (El alicisi modu aik / kapali) basarak el alicisi moduna getirin. Simdi -lazer cizgileri yuksek bir frekans ile carpiyorlar ve lazer cizgileri- koyulaşyorlar. Lazer alicisi bu carpma sayesinde lazer cizgilerini algilayabiliyor.
Çizgi lazerleri,—çın olan lazer alcısin—in kullanım kilavuzunu dokkate alınüz.
！
Kesintisiz bir 360^ lazer cizgisi olusturmaya yarayan özel optik, teknik nedenlere®,��,...çizginin®,ceşitli alanlarında parlaklik farklilikları neden olabilir. Bu durum el alicişi modunda farkl algilama alanları neden olabilir.

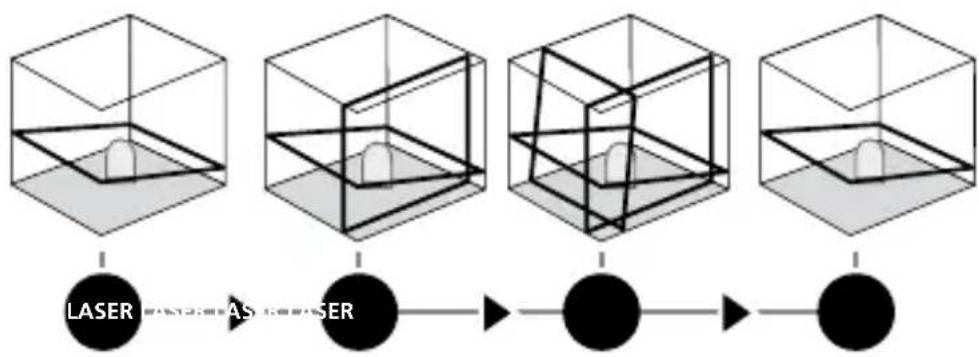

4 Meyil modu
Tasa emniyeti tertibatini cozmeyin, AC/KAPA salterini orta konuma surun ve lazerleri searme tusu ile增長. Simdi egimli duzlemler ve de egimler ayarlanabilir. Bu modda
lazer Çüzileri artık otomatik olarak hizalanmamaktadır. Bu durum lazer Çüzilerinin yanıpSONmesi ile bildirilir. Ayrıca LED (7) daimi olarak kirmizi yanar.
Teknik Özellikler
| Otomatik/DDeclare aralış ± 2,5° | |
| Hassasiyet ± 0,2 mm / m | |
| Çalışma mesafesi (ortam ayandinligına建議) 20 m | |
| El alç;cış calışma alanı(teknik nedenlere tabi parlak;lık fark;lilkarina建議 olarak) | 50 m |
| Lazer dalga boyu 640 nm | |
| Lazer sinifl/ Çizgi Lazeri Çkış Güçü 2M/<5mW | |
| Güç beslemesi | 4x1,5V alkali piller (Tip AA, LR6) |
| Kullanım süresi3 lazer/DDlemli2 lazer/DDlemli1 lazer/DDlemli | yak.6 saytak.10 saytak.25 saat |
| Çalışma isisi 0°C ... +50°C | |
| Depolama isisi -10°C ... +70°C | |
| Ebatlar(GxYxD)85x130x160mm | |
| Ağırkıng(Ipiler dahil)820g |
Teknik degisiklik yapma hakki saklidir. 04.2014

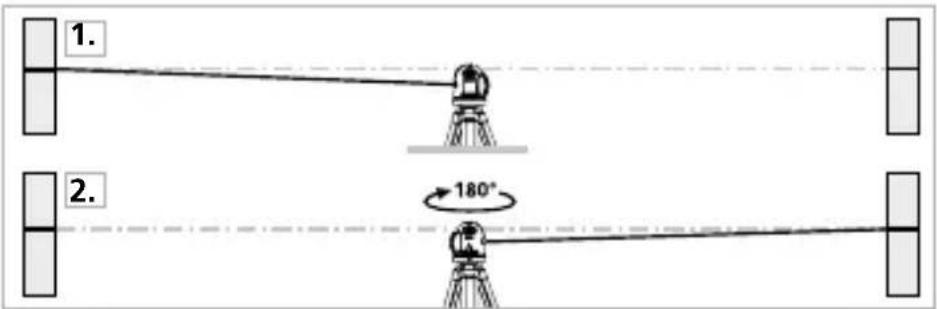

Kalibrasyon kontrolünün hazirlanması
Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazi birbirlerine en az 5 m mesafesinde bulunan iki duvarinarasinda kurunuz. Cihazi calistiriniz, bunun icin taşima emniyetleriniözünüz (lazer artisi a.) En iyi kontrol sonuclarin alabilmek icin, lütfen bir sehpa kullanıniz.
- Duvarda A1 noktasini isaretleyiniz.
- Cihazi 180 derece ceviriniz ve A2 noktasini isaretleyiniz. Simdi A1 ve A2 noktalariarasindayataybirreferanscizginizvardir.

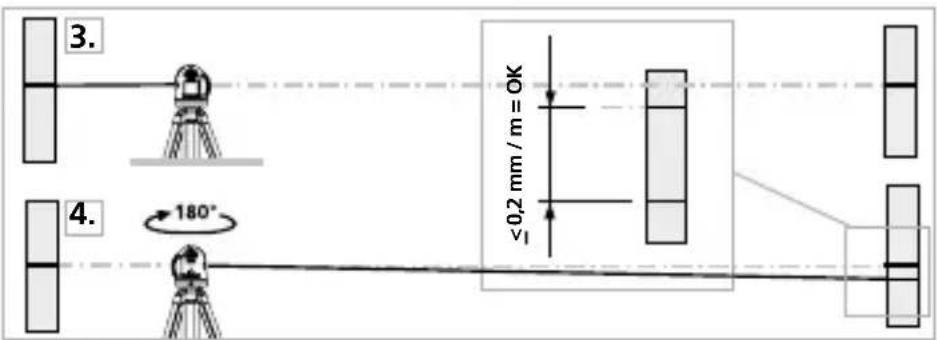

Kalibrasyon kontrolü
- Cihazi olabildigince duvara yaklastirip A1 noktasinin hizasina kurunuz.
- Cihazi 180 derece ceviriniz ve A3 noktasini isaretleyiniz. A2 ve A3 noktalariarasindaki mesafe, cihazin hassasiyet degeridir.
A2 ve A3 noktaları birbirlerine 0,2 mm / m'den daha��k bir uzakkıta bulunuyorlarsa, kalibrasyon yapilması gerekir. Budurumda yetkili satircinizla ya da UMAREX-LASERLINER'in;müsseni servisi departmaniyla irtibata.Sincez.
Düsey Çizginin kontrolü
Cihazi bir duvara yaklaşık 5 m mesafe de kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan seksül baglayiniz. Cecül bosta sarkabilmelidir. Cihazi calistiripreusey lazer cizgisini seksül ipineogrultunuz. Lazer cizgisilile seksül ipiarasindaki sapma ± 1,5 mm'den fazla olmadigi takdirde, hassasiyet tolerans dahilinde olur.
Yatay cizginin kontrolü
Cihazi bir duvara yaklaşık 5 m mesafeDE kurup lazer artisinı calistiriniz. Duvarda B noktasini isaretleyiniz. Lazer artisinı yakl. 2,5 saga kaydirip, C noktasini isaretleyiniz. C noktasindakiyatay cizginin B noktasiyla ± 3 mm'lik bir aralikta ayni hizada bulunup bulunmadigin kontrol ediniz. Ayni islemi bu sefer sola kaydirarak tekrar ediniz.
Urünün kalibrasyonunu her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz.
Garanti, Ürün Bakimi ve Bertaraf Hukümleri
Bu cihaz, AB dahilindeki serbest mal ticareti增長 geleerli olantum gerekli standartlarin istemlerini yerine getirmektedir.
Bu ürün elektrikli bir cihaz olup Avrupa Birligi'nin Atık Elektrik ve Elektronik Eşylar Direktifi uyarıncı ayır olarak toplanmali veBERTarf edilmelidir.
Diger emniyet uyarilari ve ek direktifler icin:
www.laserliner.com/info
！
