MANUALE UTENTE AutoLineLaser 3D Set 300 Laserliner

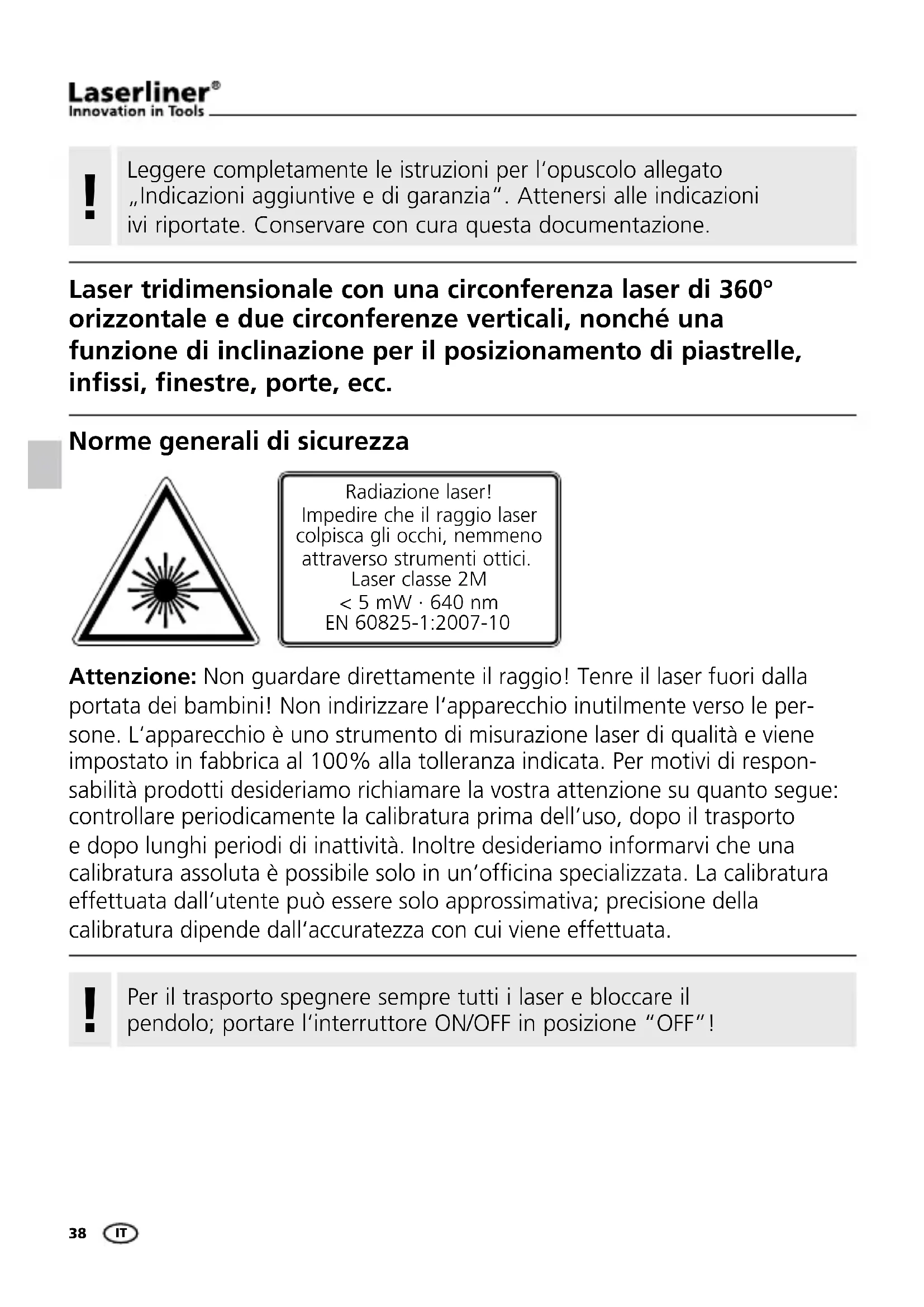

Leggere completeness le istruzioni per l'opuscolo allegato, "Indicazioni aggintive e di garanzia". Attenersi alleindicazioniivi riportate. Conservare con cura但这a documentazione.
Laser tridimensionale con una circonferenza laser di 360^ orizzontale e due circonferenze verticali, nonché una funzione di inclinazione per il posizionamento di piastrelle, infissi, finestre, porte, ecc.
Norme generali di sicurezza
Radiazione laser! Impedire che il raggio laser colpiscagli occhi, nemmenoattraverso strumenti ottici. Laser classe 2M < 5mW· 640nm EN 60825-1:2007-10
Attenzione: Non guardare direttamente il raggio! Tenre il laser fuori alla portata dei bambini! Non indirizzare l'apparecchio inutilmente verso le persone. L'apparecchio è uno strumento di misurazione laser di qualità e viene impostato in fabbrica al 100% alla tolleranza indicata. Per motivi di responsabilità prodotti desideriamo richiamare la vostra attenzione su quanto segue: controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo lunghi periodi di inattività. Inoltre desideriamo informarvi che una calibratura assoluta è possibile solo in un'officina specializzata. La calibratura effettuata dall'utente può essere solo approssimativa; precisione della calibratura dipende dall'accuratezza con cui viene effettuata.
！
Per il trasporto spagnere sempre tutti i laser e bloccare il pendolo; portare l'interruttore ON/OFF in posizione "OFF"!

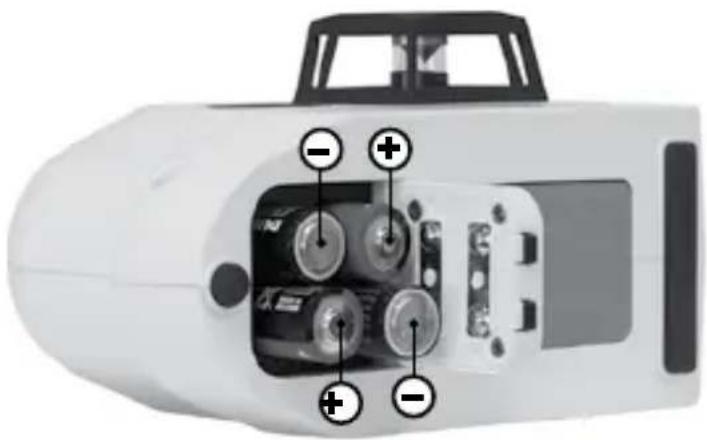

1 Applicazione dellepile
Apriere il vano batterie ed intro-durre le batterie (4 di tipo AA) come indicato dai symboli di installazione, facendo attenzione alla correttezza delle polarità.

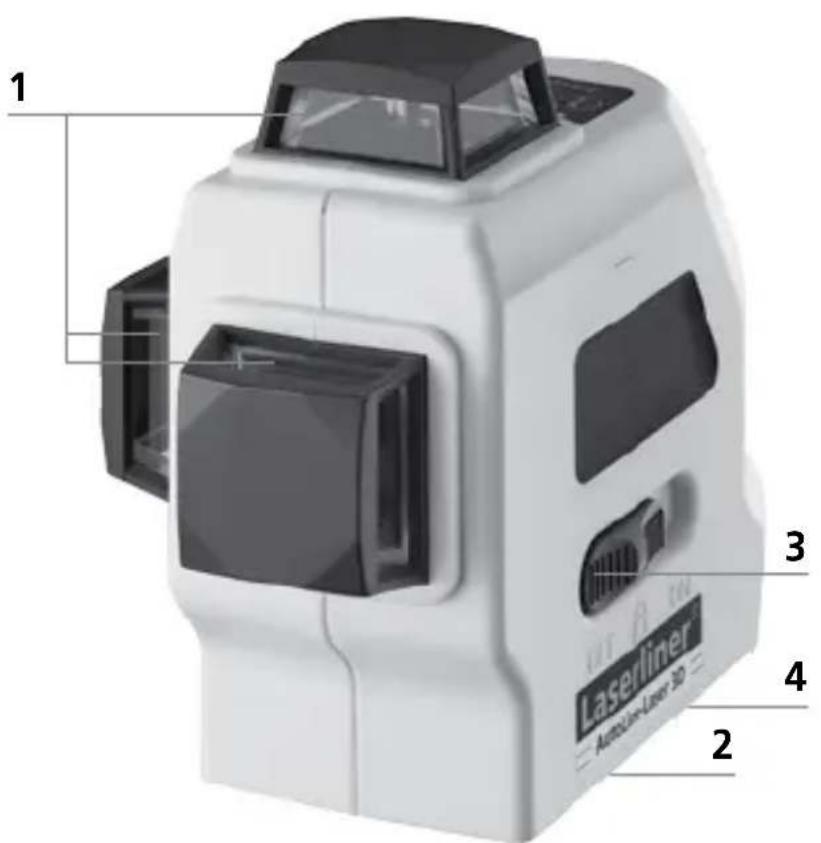

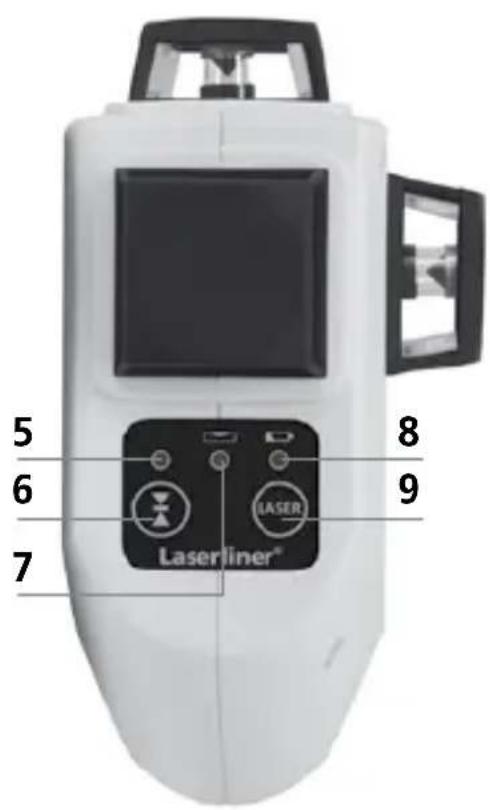

1 Finestra di uscita laser
2 Vano delle pile (lato posteriore)
3 Interruttore ON/OFF; Sicura di trasporto; Modalità d'inclinazione
4 Filettatura del treppiede 5 / 8'' (lato posteriori)
5 LED modalità di ricezione manuale
6 Modalità di ricezione manuale ON / OFF
7 LED modalità d'inclinazione LED accesso: modalità attiva LED spento: modalità disattiva
8 Carica delle batterie
9 Tasto di selezione linee laser
2 Livellamento orizzontale e verticale
Sbloccare la sicura di trasporto e portare l'interruttore ON/OFF in posizione "ON". Appare la linea laser orizzontale. Con il tasting di selezione si possono far funzionare le singole linee laser.
Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l'apparecchio si venisse a trovare al di fuori del Campo di livellamento automatico di 2,5^ , le linee laser iniziano a lampeggiare e viene emesso un segnale acustico. Posizionare l'apparecchio in modo che si trovi all'interno del Campo di livellamento.

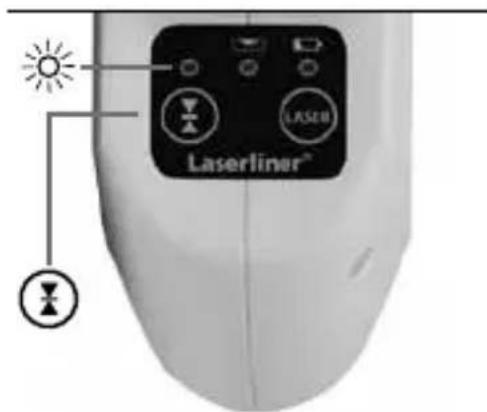

3 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser RX
Utilizzato il ricevitore laser RX (opzionale) per il livellamento su granidi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di risizione manuale tenendo premuto il tasto 6 (modalità di risizione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.
Osservare quanto contentuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.
！
Per l'ottica speciale utilizzata per generate la linea laser continua a 360^ , la linea potrebbe presentare luminosità diverse in alcune sue parti, dovute a motivi tecnici. Nella modalità di ricezione manuale si potrebbero pertanto averaggi d'azione differenti.
4 Modalità d'inclinazione
Non allentare la sicura di trasporto, spostare l'interruttore ON/OFF in posizione intermedia e selezionare i laser con l'apposto tasto. è ora possibile tracciare piani obliqui e inclinations. In
questa modalità le linee laser non si posizionano più automaticamente e lo segnalano iniziando a lampeggiare. Si accendeanche il LED rosso (7).
Dati tecnici
| Range di autolivellamento ± 2,5° | |
| Precisione ± 0,2 mm / m | |
| Portata (in funzione della luminosità dell'ambiente) 20 m | |
| Area di lavoro con ricevitore manuale (a seconda della differenza di luminosità dovuta a motivi tecnici) | 50 m |
| Lunghezza delle onde laser 640 nm | |
| Classe laser / Potenza d'uscita laser a proiezione di linee | 2M / < 5 mW |
| Alimentazione | 4 x batterie alcaline da 1,5V (tipio AA, LR6) |
| Durata di esercizio con 3 piani laser con 2 piani laser con un piano laser | circa 6 ore circa 10 ore circa 25 ore |
| Temperatura d'esercizio 0°C ... +50°C | |
| Temperatura di stoccaggio -10°C ... +70°C | |
| Dimensioni (L x A x P) 85 x 130 x 160 mm | |
| Peso (con batterie) 820 g |
Con riserva di modifiche tecniche. 04.2014

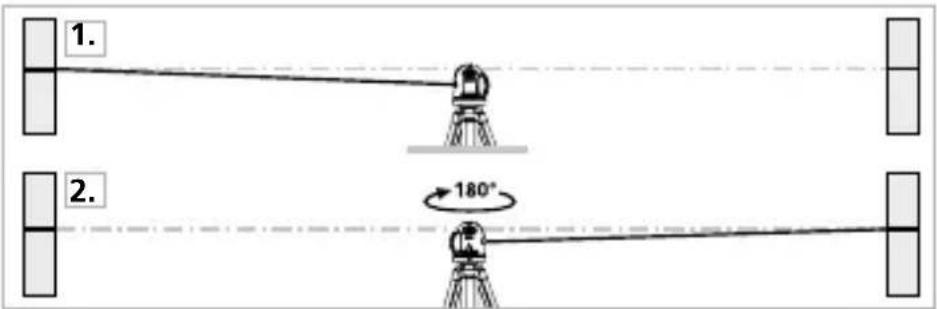

Verifica della calibratura
La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.
- Marcate il punto A1 sulla parete.
- Ruotate l'apparecchio di 180^ e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

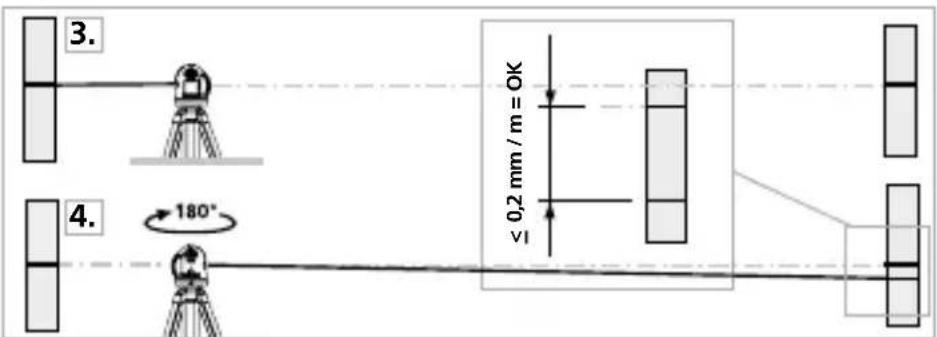

Esecuzione
- Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
- Ruotate l'apparecchio di 180^ e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.
！
Se i punti A2 e A3 distano tra loro più di 0,2 mm / m, è necessario effettuare una calibratura. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.
Verifica della linea verticale
collocate l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accenderere l'apparecchio e punctare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1,5 mm.
Verifica della linea orizzontale
Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B± 3mm . Ripetere la procedura ruotando la croce di collimazione versuso sinistra.
Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.
Garanzia, manutenzione e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.
Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
Per ulteriori informazioni edindicazioni di sicurezza: www.laserliner.com/info
！
