MANUAL DE UTILIZADOR AutoLineLaser 3D Set 300 Laserliner

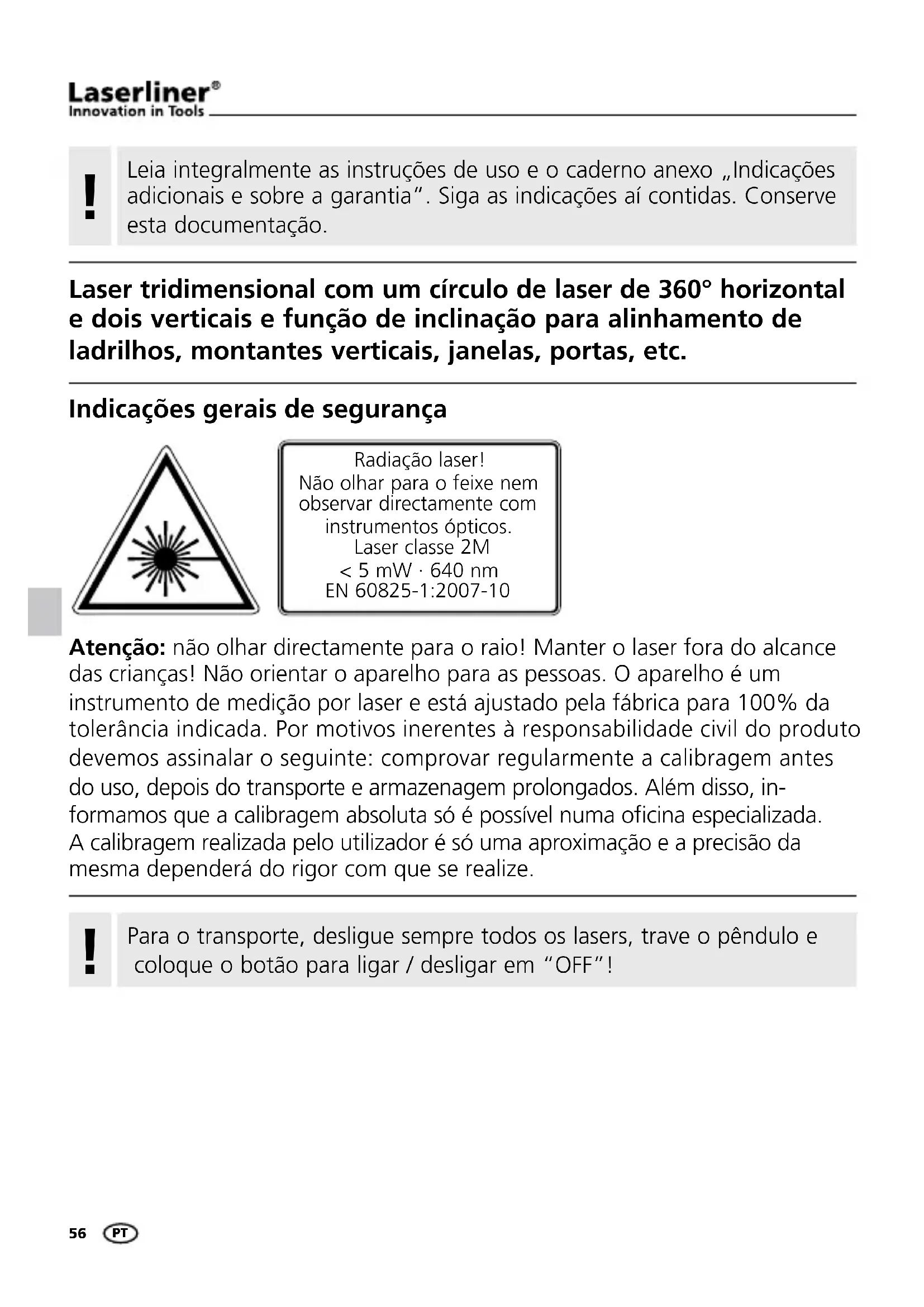

Leia integralmente as instruções de uso e o caderno anexo „Indicações adiconais e sobre a garantia". Siga as indicações ai contidas. Conserve esta documentação.

Laser tridimensional com um circulo de laser de 360^ horizontal einous verticais e funcao de inclinaao para alinhamento de ladrilhos, montantes verticais, janelas, portas, etc.

Indicações gerais de segurança

Radiação laser!
Não olhar para o feixe nem observar direcção com instrumentos opticos.
Laser classe 2M
<5 mW·640 nm
EN 60825-1:2007-10

Atença: não olhar directamente para o raio! Manter o laser fora do alcance das crianças! Não orientar o aparecido para as pessoas. O aparecido é um instrumento de medicação por laser e está ajustado pela fabrica para 100% da tolerência indicada. Por motivos inerentes à responsabilité civil do produits devemos assinar o segunte: comprovar regularamente a calibragem antes do uso,(before do transporte e armazenagem prolongados. Além disso, informamos que a calibragem absoluta épossible numa oficial especializada. A calibragem realizada pelo Utilizador é tão uma aproximação e a precisão da mesma dependerá do rigor com que se realize.

！

Para o transporte, desligue sempre todos os lasers, travé o pendulo e coloque o botão para ligar / desligar em "OFF"!

1 Colocar as pilhas

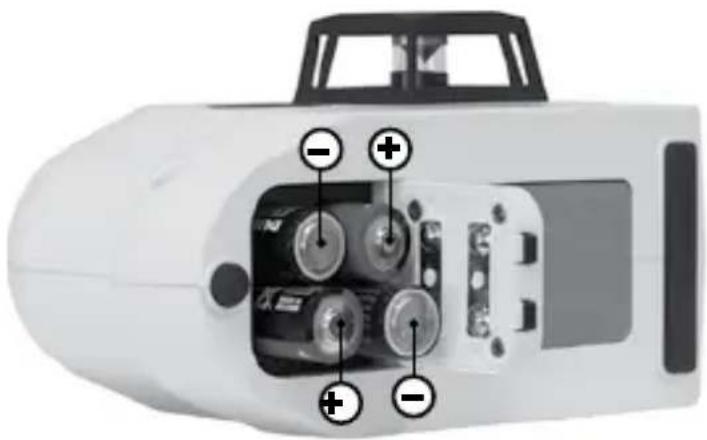

Abra o compartmento de pilhas e insira as pilhas (4 x tipo AA) de acordo com os sintobolos de instalacao. Observe a polaridade correcta.

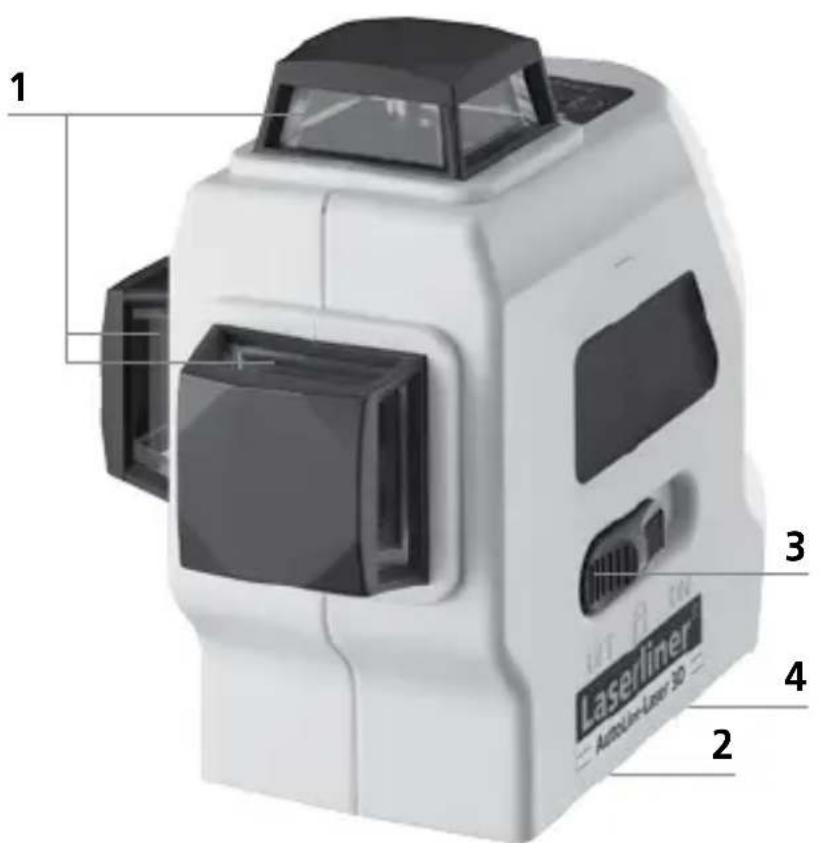

1 Janela de saía do laser
2 Compartimento de pilhas ( parte posterior)
3 Botão para ligar / desligar;bloqueador de transporte; modo de inclinação

4 Rosca para tripe 5 / 8'' (pare posterior)

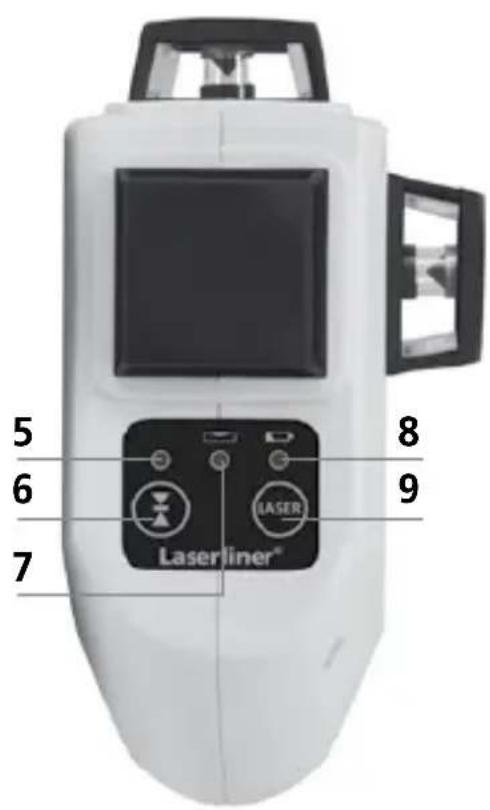

5 LED modulo receptor manual
6 Activar / desactivar o modo receptor manual

7 LED modo de inclinação LED ON: Modo ligado LED OFF: Mod desligado
8 Carga da bateria
9 Tecla de selecao de linhas de laser

2 Nivelação horizontal e vertical

Solte o bloqueador de transporte e coloque o botão para ligar/desligar em "ON". Surge a LINHA horizontal do laser. Como seletor, é possível ligar as linhas de laser isoladamente.

Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte está je salto. Logo que o aparelho se encontrar fora da area de nivelação automatáca de 2,5^ , as linhas de laser piscam e um sinal acústico soa. Posicao o aparelho de modo a que se encontrar dentro da area de nivelação.

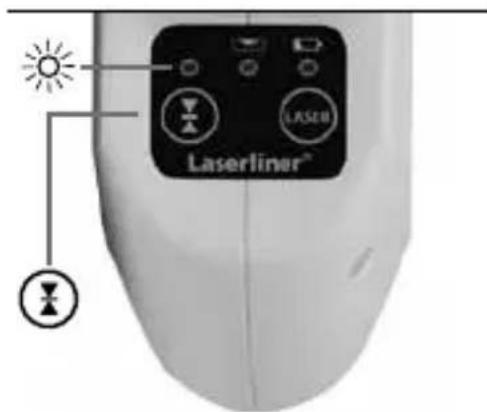

Para a nivelação a grandes distâncias ou para linhas de laser que não sejam visíveis, use um receptor laser RX (optional). Para tratalandos com o recetor de laser, ligue o laser de LINHA primindo a tecla 6 (modo de receção manual ON/OFF) no modo de receção manual. A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O receptor laser detecta as linhas de laser através esta pulsação.

Observe as instruções de uso do receptor laser para laser de LINHA.

！

Devido à optica especial para a geração de uma LINHA de laser continua de 360^ , pode surgir diferencas de claridade em varias zonas da LINHA, conditionedas por razões和技术as. Isso pode provoc alcances differsentes no modo receptor manual.

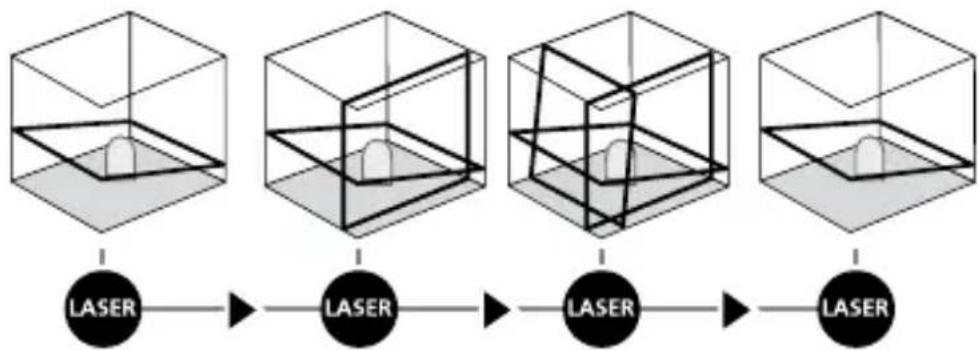

4 Modo de inclinação

Não soltar o Bloqueador de transporte, colocar o interruptor de LIGAR/ DESLIGAR na posicao central e selecionar o laser com a tecla de selecao. A seguir pode ser tratados

níveis inclinados ou inclinações. Neste modo, as linhas de laser não se alinham automaticamente. Isso é sinalizo pelas linhas de laser a piscar. Adicionalmente, o LED (7) fica constantly aceso com a cor vermelha.

Dados技术和

Margem de autonivelação ± 2,5°
Exactidão ± 0,2 mm / m
Alcance (depende da luminosidade do espaço) 20 m
Área de trabalho com receptor manual (dependente dautersa de clarida condicao para razõesＴécnicas)	50 m
Comprimento de onda laser 640 nm
Classe de laser / Potência de saía laser de LINHA 2M / < 5 mW
Alimentação eletrica	4 x 1,5V pilhas alca-linas (Tipo AA, LR6)
Duração operacional com 3 níveis de laser com 2 níveis de laser com 1 nível de laser	aprox. 6 horas aprox. 10 horas aprox. 25 horas
Temperatura de做工ho 0°C ... +50°C
Temperatura de armazenamento -10°C ... +70°C
Dimensoes (L x A x P) 85 x 130 x 160 mm
Peso (incl. pilhas) 820 g

Sujeito a alteracoes tecnicas. 04.2014

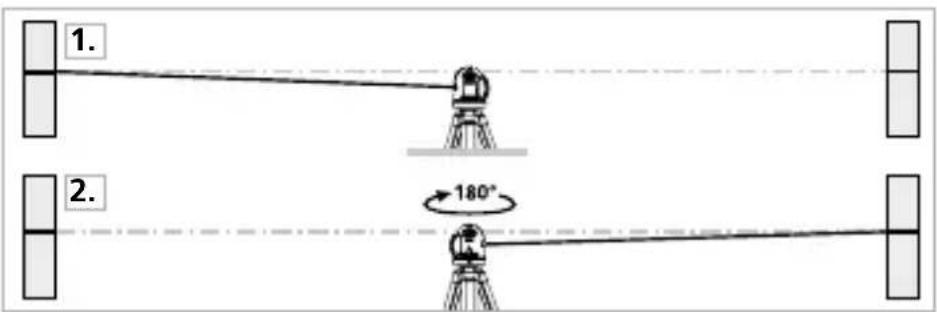

Preparativos para verificar a calibragem

Vocé mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas num minimo de 5 metros. Ligue o aparelho, solte para esse o bloqueador de transporte (cruz do laser ligada). Use um tripé.

1. Marque o punto A1 na parede.
2. Gire o aparelho 180^ e marque o punto A2. Assim, temos uma referencia horizontal entre A1 e A2.

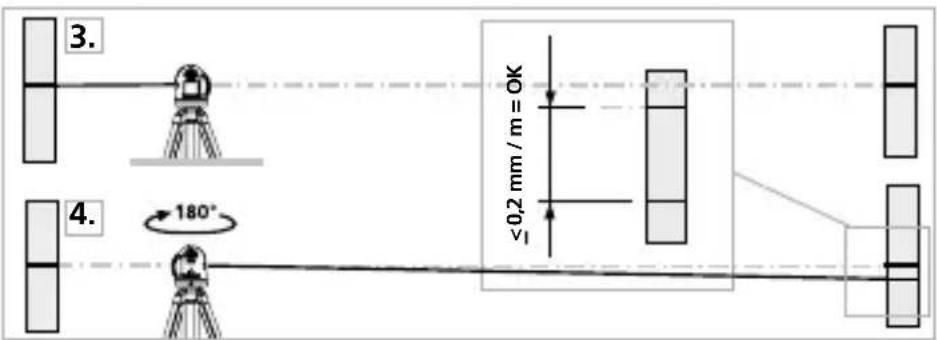

Verificar a calibragem

1. Colocar o aparelho o mais proxies da parede possivel à alta do punto A1, alinhando o aparelho.
2. Girar o aparelho 180^ e marcar o punto A3. A referencia entre A2 e A3 é a tolerância.

Se os pontos A2 e A3 estiverem分开ados mais de 0,2mm / m é necessario efectuar una calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistencia da UMAREX-LASERLINER.

Cologne o aparelho a uns 5 metros de una parede. Fixar um fio de prumo de 2,5 m na parede, podendo o fio mover-se livramente. Ligar o aparelho e orientar o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a LINHA do laser e o fio de prumo não for superior a 1,5 mm.

Controlo da红线 horizontal

Coloque o aparecido a uns 5 metros de uma parede e ligue a luz do laser. Marcar o punto B na parede. Girar a cruz laser cerca de 2,5m para a direita. Verificar se a LINHA horizontal do punto C se encontrar a uma alta ± 3 mm do punto B. Repetir o processo, mas ahora girando a cruz do laser para a esquerda.

Verifique regularamente a calibragem antes de usar, après transporte e depuis de armazenar durante bastante tempo.

Garantia,eguardos com o produits e eliminação

Oaparelho respeita todas as normas necessarias para a livre circulacao de mercadorias dentro da UE.

Este produit é um aparelho elétrico e tem de ser recolhido e eliminado separatamente, conforme a Directa europeia sobre aparelhos elétricos e electronicos usados.

Mais instruções de segurar e指示os adicionais em: www.laserliner.com/info

！
