Τύπος προϊόντος	Τρισδιάστατο λέιζερ (3D) με πράσινες γραμμές
Μάρκα	Laserliner
Μοντέλο	CompactPlaneLaser 3G Pro
Κατηγορία	Δείκτης λέιζερ / Αλφάδι λέιζερ
Διαστάσεις (Μ x Π x Υ)	120 x 122 x 80 mm
Βάρος	525 g (με μπαταρία)
Τροφοδοσία	Πακέτο μπαταριών Li-ion 7,4 V / 2,6 Ah ; χρόνος φόρτισης περίπου 4 ώρες
Αυτονομία	Περίπου 9 ώρες (3 επίπεδα λέιζερ), περίπου 17 ώρες (1 επίπεδο λέιζερ)
Ακρίβεια	± 0,35 mm/m
Εύρος αυτόματης ισοστάθμισης	± 3°
Ορατότητα (τυπική)	30 m ; έως 60 m με χειροκίνητο δέκτη GRX
Μήκος κύματος λέιζερ	515 nm (πράσινο)
Κατηγορία λέιζερ	2 (< 1 mW) σύμφωνα με EN 60825-1
Κύριες λειτουργίες	Προβολή 3 κύκλων λέιζερ 360° (οριζόντιος, κάθετος, κλίση) ; οριζόντια και κάθετη ισοστάθμιση ; λειτουργία κλίσης ; λειτουργία χειροκίνητου δέκτη ; λειτουργία Tilt ; ψηφιακή σύνδεση μέσω εφαρμογής smartphone
Σπείρωμα για τρίποδο	1/4" και 5/8"
Ασύρματη διεπαφή	IEEE 802.15.4 (Ψηφιακή Σύνδεση) ; μέγ. εμβέλεια 10 m
Συντήρηση και καθαρισμός	Καθαρίζετε με ελαφρώς υγρό πανί ; όχι διαλύτες ή λειαντικά προϊόντα ; αφαιρέστε την μπαταρία πριν από παρατεταμένη αποθήκευση ; φυλάσσετε σε ξηρό και καθαρό μέρος
Ασφάλεια	Λέιζερ κλάσης 2 : μην κοιτάτε απευθείας στη δέσμη ; μην κατευθύνετε σε ανθρώπους ; σβήστε πριν από μεταφορά ; τηρείτε τις οδηγίες ΗΜΣ και RED
Ανταλλακτικά και δυνατότητα επισκευής	Για οποιαδήποτε ρύθμιση ή επισκευή, επικοινωνήστε με τον αντιπρόσωπο ή την Υποστήριξη UMAREX-LASERLINER ; συνιστάται ετήσια βαθμονόμηση
Συνθήκες εργασίας	0°C έως 50°C ; μέγ. υγρασία 80 % ΣΥ ; μέγ. υψόμετρο 4000 m
Εγγύηση και συμμόρφωση	Σύμφωνο με τις οδηγίες ΕΕ και ΗΒ ; εγγύηση σύμφωνα με τους όρους του κατασκευαστή

Συχνές ερωτήσεις - CompactPlaneLaser 3G Pro Laserliner

Πώς να ενεργοποιήσετε το αλφάδι λέιζερ;

Σύρετε τον συρόμενο διακόπτη (3) προς τα αριστερά για να ξεκλειδώσετε τη μεταφορά και να ανάψετε το λέιζερ. Εμφανίζεται ο σταυρός λέιζερ. Χρησιμοποιήστε το πλήκτρο επιλογής (7) για να ενεργοποιήσετε κάθε γραμμή ξεχωριστά.

Τι να κάνετε αν οι γραμμές λέιζερ αναβοσβήνουν κόκκινες;

Το κόκκινο αναβόσβημα υποδεικνύει ότι η συσκευή βρίσκεται εκτός του εύρους αυτόματης ισοστάθμισης ±3°. Επανατοποθετήστε το όργανο μέχρι η LED να γίνει πράσινη και οι γραμμές να ανάψουν συνεχόμενα.

Πώς να χρησιμοποιήσετε τη λειτουργία κλίσης;

Μην απελευθερώνετε την κλειδαριά μεταφοράς (διακόπτης δεξιά). Πατήστε το πλήκτρο επιλογής (7) για να επιλέξετε το λέιζερ. Οι γραμμές δεν ευθυγραμμίζονται πλέον αυτόματα και η LED (6) παραμένει σταθερή κόκκινη. Αυτή η λειτουργία επιτρέπει την εργασία σε κεκλιμένα επίπεδα.

Πώς να ενεργοποιήσετε τη λειτουργία Tilt (έλεγχος κλίσης);

Μετά την ισοστάθμιση, περιμένετε 20 δευτερόλεπτα και στη συνέχεια πατήστε το κουμπί Tilt (9). Η LED Tilt αναβοσβήνει γρήγορα. Εάν μια εξωτερική αλληλεπίδραση αλλάξει τη θέση, ακούγεται ένα ηχητικό σήμα, το λέιζερ αναβοσβήνει και η LED Tilt ανάβει μόνιμα. Πατήστε δύο φορές το κουμπί Tilt για να συνεχίσετε την εργασία.

Πώς να χρησιμοποιήσετε τη λειτουργία χειροκίνητου δέκτη;

Πατήστε παρατεταμένα (3 δευτερόλεπτα) το πλήκτρο 7 για να μεταβείτε σε λειτουργία χειροκίνητου δέκτη. Οι γραμμές γίνονται πιο σκοτεινές αλλά πάλλονται σε υψηλή συχνότητα, ανιχνεύσιμες από έναν δέκτη λέιζερ GRX (προαιρετικά). Αυτή η λειτουργία είναι χρήσιμη για μεγάλες αποστάσεις ή χαμηλή ορατότητα.

Πώς να φορτίσετε την μπαταρία;

Συνδέστε τον παρεχόμενο φορτιστή στην πρίζα και στην υποδοχή σύνδεσης του πακέτου μπαταριών. Η LED του πακέτου ανάβει κόκκινη κατά τη φόρτιση και γίνεται μπλε όταν ολοκληρωθεί η φόρτιση (περίπου 4 ώρες). Χρησιμοποιείτε μόνο τον αυθεντικό φορτιστή.

Πώς να ελέγξετε τη βαθμονόμηση του λέιζερ;

Τοποθετήστε τη συσκευή ανάμεσα σε δύο τοίχους σε απόσταση τουλάχιστον 5 m. Σημειώστε ένα σημείο A1, περιστρέψτε τη συσκευή κατά 180°, σημειώστε A2. Μετακινήστε τη συσκευή κοντά στον τοίχο στο A1, περιστρέψτε ξανά κατά 180° και σημειώστε A3. Η διαφορά μεταξύ A2 και A3 δεν πρέπει να υπερβαίνει τα 0,35 mm/m. Εάν συμβαίνει, επικοινωνήστε με την υποστήριξη.

Πώς να συνδέσετε τη συσκευή σε smartphone;

Κατεβάστε την εφαρμογή Commander από το App Store ή το Google Play. Ενεργοποιήστε την ασύρματη διεπαφή του smartphone. Εκκινήστε την εφαρμογή και επιλέξτε τη συσκευή από τη λίστα. Η ψηφιακή σύνδεση (IEEE 802.15.4) επιτρέπει τον απομακρυσμένο έλεγχο του λέιζερ και την πρόσβαση σε πρόσθετες λειτουργίες.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται;

Μην κοιτάτε ποτέ απευθείας στη δέσμη λέιζερ (κλάση 2). Μην κατευθύνετε το λέιζερ σε ανθρώπους ή ζώα. Καλύψτε τις ανακλαστικές επιφάνειες. Όταν εργάζεστε σε δημόσιο δρόμο, σηματοδοτήστε την περιοχή λέιζερ. Τηρείτε τις οδηγίες σχετικά με τις ηλεκτρομαγνητικές ακτινοβολίες (ΗΜΣ/RED).

Πώς να συντηρήσετε το αλφάδι λέιζερ;

Καθαρίζετε τη συσκευή με ένα ελαφρώς υγρό πανί. Μη χρησιμοποιείτε διαλύτες, λειαντικά προϊόντα ή επιθετικά καθαριστικά. Αφαιρέστε την μπαταρία εάν δεν τη χρησιμοποιείτε για μεγάλο χρονικό διάστημα. Φυλάσσετε τη συσκευή σε ξηρό και καθαρό μέρος. Ελέγχετε τακτικά τη βαθμονόμηση.

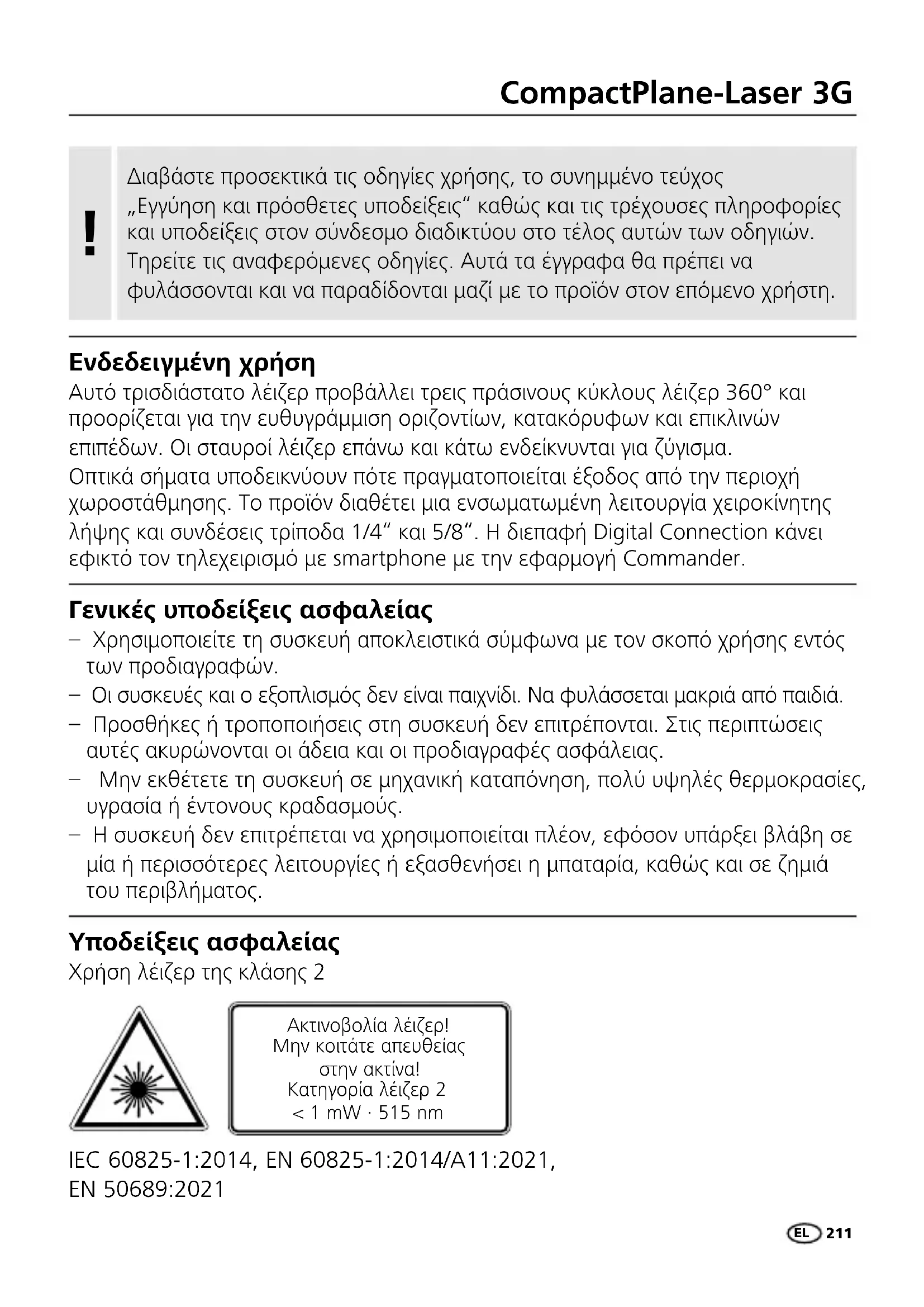

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CompactPlaneLaser 3G Pro Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτά τα έγγραφα θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με το προϊόν στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Αυτό τρισδιάστατο λέιζερ προβάλλει τρεις πράσινους κύκλους λέιζερ 360° και προορίζεται για την ευθυγράμμιση οριζοντίων, κατακόρυφων και επικλινών επιπέδων. Οι σταυροί λέιζερ επάνω και κάτω ενδείκνυνται για ζύγισμα.

Οπτικά σήματα υποδεικνύουν πότε πραγματοποιείται έξοδος από την περιοχή χωροστάθμησης. Το προϊόν διαθέτει μια ενσωματωμένη λειτουργία χειροκίνητης λήψης και συνδέσεις τρίποδα 1/4" και 5/8". Η διεπαφή Digital Connection κάνει εφικτό τον τηλεχειρισμό με smartphone με την εφαρμογή Commander.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος.

Υποδείξεις ασφαλείας

Χρήση λέιζερ της κλάσης 2

Ακτινοβολία λέιζερ! Μην κοιτάτε απευθείας στην ακτίνα! Κατηγορία λέιζερ 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021,

EN 50689:2021

Laserliner

- Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της.

– Μην στρέφετε την ακτίνα του λέιζερ σε άτομα.

- Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα.

- Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, ...).

-Μη χρησιμοποιείτε το λέιζερ στο ύψος των ματιών (1,40...1,90 m).

- Επιφάνειες που καθρεφτίζουν και είναι γυαλιστερές πρέπει να καλύπτονται κατά τη διάρκεια της λειτουργίας διατάξεων λέιζερ.

- Περιορίζετε σε δημόσιους χώρους κυκλοφορίας τις ακτίνες λέιζερ με φράκτες και τοίχους και τοποθετείτε προειδοποιητικές πινακίδες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

- Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία ΗΜΣ 2014/ 30/ΕΕ η οποία καλύπτεται από την Οδηγία RED-2014/53/ΕΕ.

- Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

- Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης.

Υποδείξεις ασφαλείας

Αντιμετώπιση της RF ασύρματης ακτινοβολίας

- Η συσκευή μέτρησης είναι εξοπλισμένη με μία διεπαφή radioεπικοινωνίας.

- Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας και ασύρματης ακτινοβολίας σύμφωνα με την Οδηγία RED 2014/53/ΕΕ.

Η Umarex GmbH & Co. KG δηλώνει ότι ο τύπος της εγκατάστασης radioεπικοινωνίας CompactPlane-Laser 3G ανταποκρίνεται στις βασικές απαιτήσεις και τους άλλους κανονισμούς της Ευρωπαϊκής Οδηγίας Radio Equipment 2014/53/EE (RED). Το πλήρες κείμενο της Δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη διεύθυνση στο διαδίκτυο:

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

!

Για τη μεταφορά απενεργοποιείτε πάντα όλα τα λέιζερ και ασφαλίζετε το σύστημα ταλάντωσης, θέστε τον συρόμενο διακόπτη (3) προς τα δεξιά.

Ιδιαίτερες ιδιότητες προϊόντος και λειτουργίες

Αυτόματη ευθυγράμμιση της συσκευής μέσω ενός μαγνητικά αποσβεννυμένου συστήματος ταλάντωσης. Η συσκευή έρχεται στη βασική της θέση και ευθυγραμμίζεται αυτόνομα.

Μεταφορική ΑΣΦΑΛΕΙΑ: Η συσκευή προστατεύεται κατά τη μεταφορά από τις ταλαντώσεις με μία ασφάλεια.

Με τη GRX-READY τεχνολογία μπορούν να χρησιμοποιηθούν τα γραμμικά λέιζερ και υπό κακές συνθήκες φωτισμού. Οι γραμμές λέιζερ πάλλονται με υψηλή συχνότητα και αναγνωρίζονται με ειδικούς δέκτες λέιζερ σε μεγάλες αποστάσεις.

„Η λειτουργία Tilt δεν είναι ενεργή μετά την ενεργοποίηση. Για την προστασία της συσκευής από μεταβολές θέσης λόγω εξωτερικών επιδράσεων, πρέπει να ενεργοποιηθεί η λειτουργία Tilt πιέζοντας το πλήκτρο Tilt. Η λειτουργία Tilt εμφανίζεται με το αναβόσβημα της LED Tilt. Εάν η θέση του λέιζερ μεταβληθεί λόγω εξωτερικών επιδράσεων ηχεί ένα σήμα, το λέιζερ αναβοσβήνει και η LED Tilt ανάβει διαρκώς. „ Για να συνεχίσετε την εργασία σας πατήστε δύο φορές το πλήκτρο Tilt. Οι εσφαλμένες μετρήσεις αποτρέπονται έτσι εύκολα και με ασφάλεια.

!

Η λειτουργία Tilt ενεργοποιεί την επιτήρηση μετά από 20 δευτ. μετά την ολοκλήρωση της χωροστάθμησης του λέιζερ (φάση ρύθμισης). Αναβόσβημα της LED Tilt σε ρυθμό δευτερολέπτων κατά τη διάρκεια της φάσης ρύθμισης, γρήγορο αναβόσβημα εάν το Tilt είναι ενεργό.

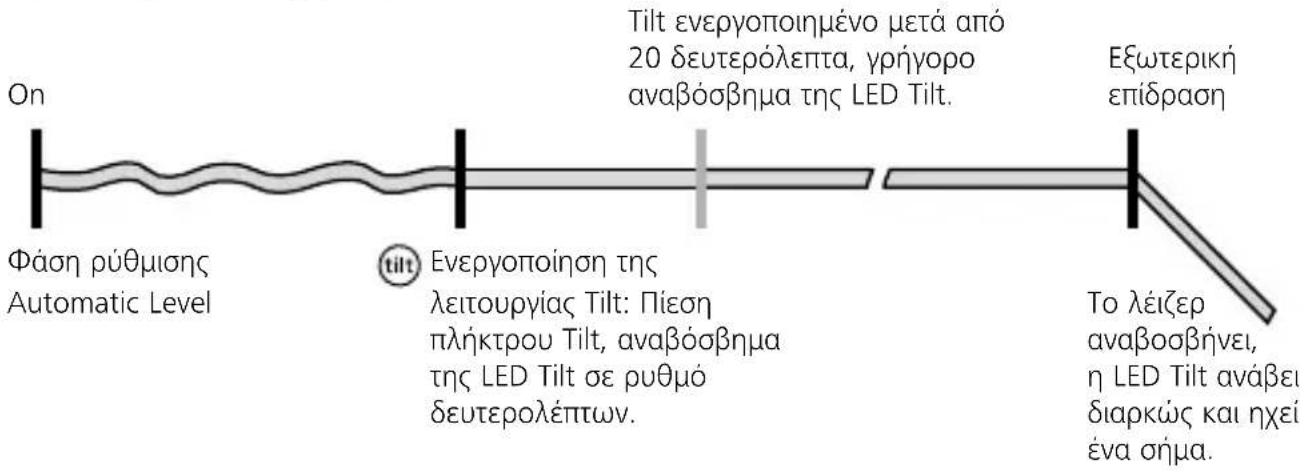

Τρόπος λειτουργίας Tilt

Γενικές υποδείξεις ασφαλείας

περ. 6-φορές φωτεινότερο από ένα τυπικό, κόκκινο λέιζερ με 630 - 660 nm

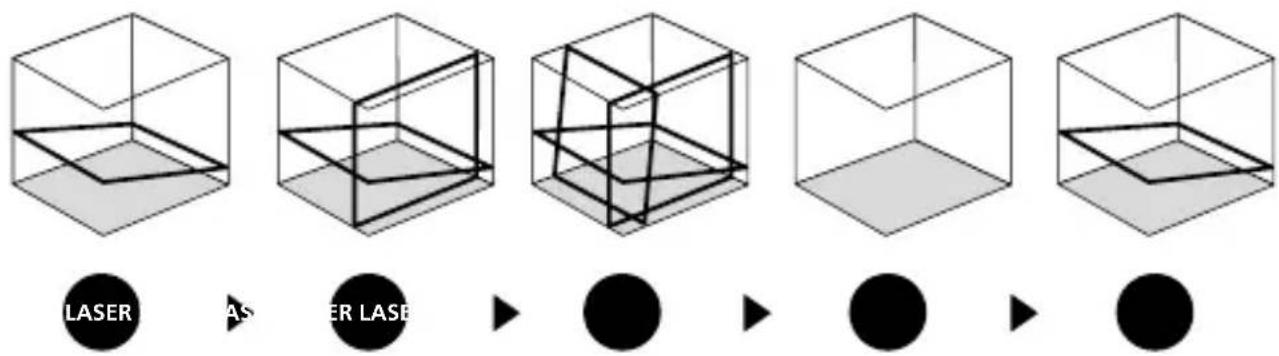

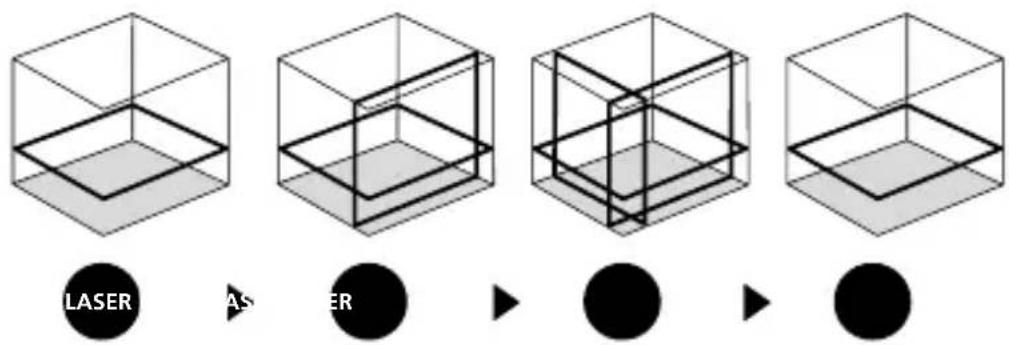

Αριθμός και θέση των λέιζερ

H = οριζόντια γραμμή λέιζερ

V = κατακόρυφη γραμμή λέιζερ

S = Λειτουργία κλίσης

1 Χειρισμός επαναφορτιζόμενης μπαταρίας ιόντων-λιθίου

• Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος ηλεκτροπληξίας.
• Πριν τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία.
• Συνδέστε το τροφοδοτικό/φορτιστή στο δίκτυο ρεύματος και την υποδοχή σύνδεσης της επαναφορτιζόμενης μπαταρίας. Χρησιμοποιείτε μόνο το τροφοδοτικό/φορτιστή που εσωκλείεται. Σε περίπτωση χρήσης λάθος τροφοδοτικού/ φορτιστή, η εγγύηση παύει να ισχύει.
• Κατά τη διάρκεια φόρτισης της επαναφορτιζόμενης μπαταρίας, ανάβει η LED της μπαταρίας κόκκινη.

Η διαδικασία φόρτισης έχει ολοκληρωθεί μόλις η LED ανάψει μπλε.

HighCapacityPack 036.51A

USB-C

!	Η επαναφορτιζόμενη μπαταρία επιτρέπεταιva φορτίζεται μόνο με τον φορτιστή που συνοδεύει τη συσκευή και να χρησιμοποιείται αποκλειστικάμε autή τη συσκευή λέιζερ. Σε διαφορετική περίπτωση υπάρχει κίνδυνος τραυματισμού και πυρκαγιάς. (3G Pro)
!	Προσέξτε να μην υπάρχουν κοντά στις επαφές της επαναφορτιζόμενης μπαταρίας αγώγιμα αντικείμενα. Ένα βραχυκύκλωμα μπορεί να προκαλέσει εγκαύματα και φωτιά.
!	Μην ανοίγετε την επαναφορτιζόμενη μπαταρία. Υπάρχει κίνδυνος να προκληθεί βραχυκύκλωμα.

2 Τροφοδοσία ρεύματος

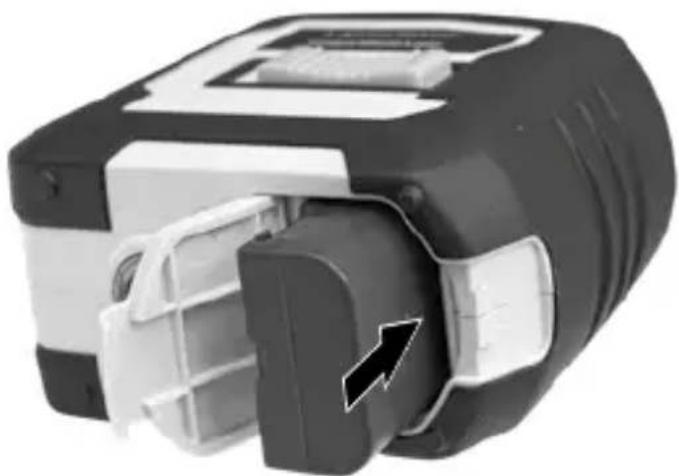

Τοποθέτηση παναφορτιζόμενης μπαταρίας ιόντων-λιθίου

Ανοίξτε τη θήκη της επαναφορτιζόμενης μπαταρίας και τοποθετήστε την μπαταρία ιόντων- λιθίου σύμφωνα με την απεικόνιση.

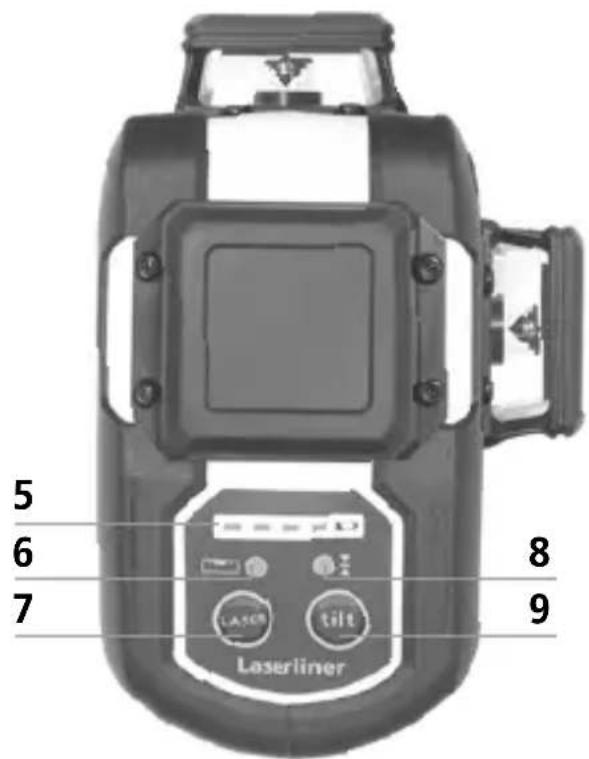

1 Παράθυρο εξόδου λέιζερ
2 Θήκη μπαταρίας (κάτω πλευρά)
3 Συρόμενος διακόπτης
a ON
b OFF / Ασφάλεια μεταφοράς / Λειτουργία κλίσης
4 Υποδοχή βάσης 1/4" / 5/8" (κάτω πλευρά)
5 Κατάσταση μπαταρίας

6 LED Χωροστάθμηση κόκκινο: Χωροστάθμηση Off πράσινο: Χωροστάθμηση On
7 Πλήκτρο επιλογής γραμμών λέιζερ; Χειροκίνητη λήψη ON/OFF
8 LED λειτουργίας χειροκίνητης λήψης / LED λειτουργίας Tilt
9 Λειτουργία Tilt

3 Οριζόντια και κάθετη χωροστάθμηση

Λύστε την ασφάλεια μεταφοράς, θέστε τον συρόμενο διακόπτη (3) προς τα αριστερά. Εμφανίζεται ο σταυρός λέιζερ. Με το πλήκτρο επιλογής μπορούν να επιλέγονται μεμονωμένα οι γραμμές λέιζερ.

!

Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να λυθεί η ασφάλεια μεταφοράς. Μόλις η συσκευή βρεθεί εκτός της αυτόματης περιοχής χωροστάθμησης των 3°, αναβοσβήνουν οι γραμμές λέιζερ και η LED ανάβει σε κόκκινο χρώμα. Τοποθετήστε τη συσκευή έτοι ώστε να βρίσκεται εντός της περιοχής χωροστάθμησης. Η LED αλλάζει πάλι σε πράσινο και οι γραμμές λέιζερ ανάβουν σταθερά.

4Λειτουργία κλίσης

Μη λύσετε την ασφάλεια μεταφοράς, θέστε τον συρόμενο διακόπτη (3) προς τα δεξιά. Επιλέξτε τα λέιζερ με το πλήκτρο επιλογής (7). Τώρα μπορούν να οριστούν κεκλιμένες επιφάνειες και κλίσεις. Σε αυτήν τη λειτουργία οι γραμμές λέιζερ δεν ευθυγραμμίζονται πλέον αυτομάτως. H LED (6) ανάβει συνεχώς κόκκινη.

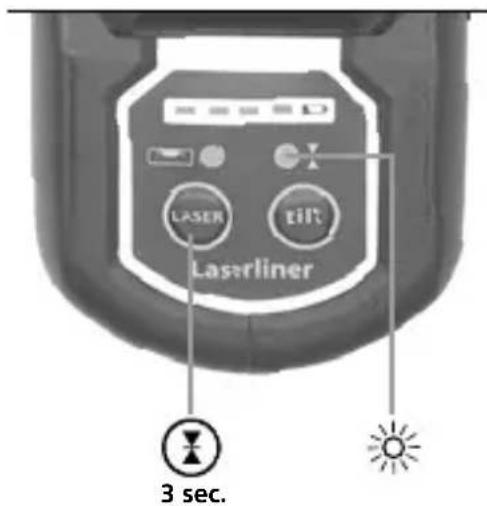

5 Λειτουργία χειροκίνητης λήψης προαιρετικά: Εργασία με τον δέκτη λέιζερ GRX

Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή επίσης όταν οι γραμμές λέιζερ δεν είναι πλέον ορατές, ένα δέκτη λέιζερ GRX (προαιρετικά). Για εργασίες με τον δέκτη λέιζερ ενεργοποιήστε το γραμμικό λέιζερ πατώντας παρατεταμένα το πλήκτρο 7 (Χειροκίνητη λήψη ON/OFF) θέτοντάς το σε λειτουργία χειροκίνητης λήψης Τώρα πάλλονται οι γραμμές λέιζερ με μεγάλη συχνότητα και οι γραμμές λέιζερ γίνονται πιο σκούρες. Ο δέκτης λέιζερ αναγνωρίζει με τους παλμούς τις γραμμές λέιζερ.

! Διαβάστε τις οδηγίες χρήσης του δέκτη λέιζερ για γραμμικά λέιζερ.

Λόγω της ειδικής οπτικής που απαιτείται για την παραγωγή μίας συνεχόμενης γραμμής λέιζερ 360° μπορεί να δείτε διαφορά στη φωτεινότητα σε διάφορα σημεία της γραμμής, που όμως για τεχνικούς λόγους είναι αναγκαία. Αυτό μπορεί να έχει σαν συνέπεια διαφορετικές εμβέλειες στη λειτουργία χειροκίνητης λήψης.

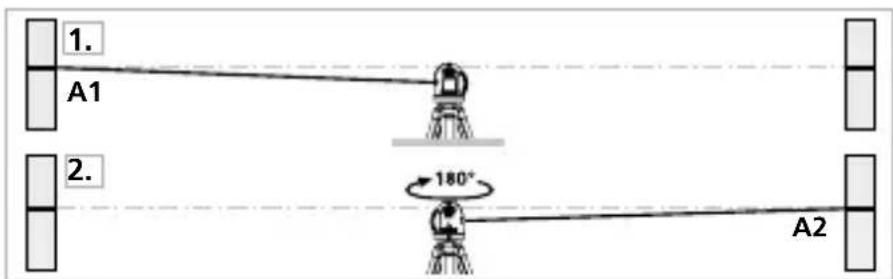

Προετοιμασία ελέγχου βαθμονόμησης

Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή, για τον σκοπό αυτό λύστε την ασφάλεια μεταφοράς (σταυρός λέιζερ On). Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα.

1. Σημειώστε το σημείο Α1 στον τοίχο.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2. Μεταξύ του Α1 και του Α2 έχετε τώρα μία οριζόντια αναφορά.

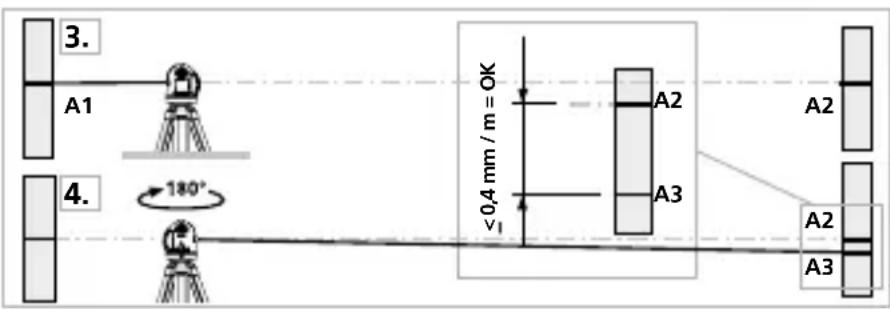

Προετοιμασία ελέγχου βαθμονόμησης

1. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του σημειωμένου σημείου Α1.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3. Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή.

!

Εάν το Α2 και το Α3 απέχουν περισσότερο από 0,35 mm / m, απαιτείται ρύθμιση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

'Ελεγχος της κάθετης γραμμής

Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο. Στον τοίχο στερεώστε ένα κατακόρυφο ζύγι με ένα κορδόνι μήκους 2,5 m, το ζύγι θα πρέπει να αιωρείται ελεύθερα. Ενεργοποιήστε τη συσκευή και στοχεύστε με το κάθετο λέιζερ το ζύγι. Η ακρίβεια είναι εντός ανοχών, εάν η απόκλιση μεταξύ της γραμμής λέιζερ και του κορδονιού του ζυγιού δεν ξεπερνά τα ± 2 mm.

'Ελεγχος της οριζόντιας γραμμής

Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο και ενεργοποιήστε τον σταυρό λέιζερ. Σημειώστε το σημείο Β στον τοίχο. Μετακινήστε τον σταυρό λέιζερ περ. 2,5 m προς τα δεξιά και σημειώστε το σημείο Κ. Ελέγξτε, εάν η οριζόντια γραμμή του σημείου Κ βρίσκεται με ανοχή ± 2 mm στο ίδιο ύψος με το σημείο Β. Επαναλάβετε τη διαδικασία μετακινώντας προς τα αριστερά.

!

Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης.

Μεταφορά δεδομένων

Η συσκευή διαθέτει μια Digital Connection, που επιτρέπει τη μεταφορά δεδομένων με τεχνολογία radioεπικοινωνίας σε φορητές τερματικές συσκευές με διεπαφή radioεπικοινωνίας (π.χ. smartphone, tablet).

Τις προϋποθέσεις συστήματος για μια Digital Connection θα βρείτε εδώ

Η συσκευή μπορεί να δημιουργήσει μια σύνδεση ραδιοεπικοινωνίας με συσκευές που είναι συμβατές με το πρότυπο ραδιοεπικοινωνίας IEEE 802.15.4. Το πρότυπο ραδιοεπικοινωνίας IEEE 802.15.4 είναι ένα πρωτόκολλο μετάδοσης για Wireless Personal Area Networks (WPAN). απόσταση 10 m από την τερματική συσκευή και εξαρτάται άμεσα από τις συνθήκες του περιβάλλοντος, όπως π.χ. το πάχος και τη σύσταση των τοίχων, τις παρεμβολές στις ραδιοεπικοινωνίες, αλλά και από τις ιδιότητες εκπομπής / λήψης της τερματικής συκευής.

Εφαρμογή (App)

Για τη χρήση της Digital Connection χρειάζεστε μια εφαρμογή. Μπορείτε να την κατεβάσετε από τα αντίστοιχα Stores αναλόγως της τερματικής συσκευής:

Προσέχετε ώστε να έχει ενεργοποιηθεί η διεπαφή radioεπικοινωνίας της φορητής τερματικής συσκευής.

Μετά την εκκίνηση της εφαρμογής και με ενεργοποιημένη την Digital Connection μπορεί να πραγματοποιηθεί μια σύνδεση μεταξύ μιας φορητής τερματικής συσκευής και της συσκευής μέτρησης. Εάν η εφαρμογή αναγνωρίζει περισσότερες ενεργές συσκευές έτρησης, επιλέξτε την πιο κατάλληλη συσκευή μέτρησης. Με την επόμενη εκκίνηση η συσκευή αυτή συνδέεται αυτομάτως.

Πρόσθετες λειτουργίες μέσω της εφαρμογής

Μέσω της εφαρμογής υπάρχουν διαθέσιμες κι άλλες λειτουργίες. Σε περίπτωση που δεν είναι δυνατός ο έλεγχος της συσκευής μέσω της εφαρμογής για τεχνικούς λόγους, επαναφέρετε τη συσκευή στην εργοστασιακή κατάσταση, απενεργοποιώντας και ενεργοποιώντας την, για να μπορείτε να χρησιμοποιήσετε απεριόριστα τις κανονικές λειτουργίες.

Βαθμονόμηση

Η συσκευή ελέγχου τάσης πρέπει να βαθμονομείται και να ελέγχεται τακτικά για να διασφαλίζεται η ακρίβεια των αποτελεσμάτων μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους.

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 25W03)
Περιοχή υτοχωροστάθμισης	± 3°
Ακρίβεια ± 0,35 mm / m
Χωροστάθμηση	αυτόματα
Ορατότητα (τυπική)*	30 m
Περιοχή λειτουργίαςμε χειροκίνητη λήψη	60 m (εξαρτάται από τις διαφορέςστη φωτεινότητα του χώρου)
Μήκος κύματος λέιζερ 515 nm
Κατηγορία λέιζερ	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021)
Τροφοδοσία ρεύματος Επαναφορτιζόμενη μπαταρία ιόντων - λιθίου 7,4V / 2,6Ah
Χρόνος φόρτισης	περ. 4 ώρες
διάρκεια λειτουργίας	με 3 επίπεδα λέιζερ: περ. 9 ώρεςμε 1 επίπεδο λέιζερ: περ. 17 ώρες
Συνθήκες εργασίας	0°C ... 50°C, υγρασία αέρα μέγ. 80% rH,χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 mπάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ...	70°C, υγρασία αέρα μέγ. 80% rH
Δεδομένα λειτουργίαςμονάδας radioεπικοινωνίας	Διεπαφή IEEE 802.15.4. LE ≥ 4.x (Digital Connection);Ζώνη συχνοτήτων: ISM ζώνη 2400-2483.5 MHz,40 κανάλια; Ισχύς εκπομπής μέγ. 10 mW; Εύρος ζώνης:2 MHz; Ρυθμός ήχου: 1 Mbit/s, Διαμόρφωση: GFSK / FHSS
Διαστάσεις (Π x Y x B)	120 x 122 x 80 mm
Βάρος 525 g (μαζί με επαναφορτιζόμενη μπαταρία)

* μέγ. 300 Lux

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι μπαταρίες πρέπει να αφαιρούνται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγονται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:
