ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DistanceMaster Plus Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτά τα έγγραφα θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με το προϊόν στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Αυτό το αποστασιόμετρο λέιζερ προορίζεται για τη μέτρηση, την πρόσθεση και την αφαίρεση μηκών, επιφανειών και όγκων. Η λειτουργία γωνίας Πυθαγόρας είναι κατάλληλη για έμμεσες μετρήσεις σε δύσκολα προσβάσιμα σημεία μέτρησης. Μέσω της διεπαφής Digital Connection μπορούν να μεταφέρονται τα δεδομένα μέτρησης σε ένα smartphone.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Η συσκευή μέτρησης δεν επιτρέπεται να είναι προσβάσιμη σε παιδιά. Να φυλάσσεται μακριά από παιδιά.
• Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος.
• Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιμοποιείται μόνο σε κατάλληλες καιρικές συνθήκες και με τα κατάλληλα μέτρα προστασίας.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.

Υποδείξεις ασφαλείας

Χρήση λέιζερ της κλάσης 2

Ακτινοβολία λέιζερ! Μην κοιτάτε απευθείας στην ακτίνα! Κατηγορία λέιζερ 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της.
• Μην στρέφετε την ακτίνα του λέιζερ σε άτομα.
• Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα.
• Απαγορεύονται οι τροποποιήσεις (αλλαγές) της διάταξης του λέιζερ.
• Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, ...).

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.
• Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επήρεαστεί η ακρίβεια μέτρησης.

Υποδείξεις ασφαλείας

Αντιμετώπιση της RF ασύρματης ακτινοβολίας

• Η συσκευή μέτρησης είναι εξοπλισμένη με μία διεπαφή radioεπικοινωνίας.
• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας και ασύρματης ακτινοβολίας σύμφωνα με την Οδηγία RED 2014/53/ΕΕ.
• H Umarex GmbH & Co. KG δηλώνει ότι ο τύπος της εγκατάστασης radioεπικοινωνίας DistanceMaster Plus 100 ανταποκρίνεται στις βασικές απαιτήσεις και τους άλλους κανονισμούς της Ευρωπαϊκής Οδηγίας Radio Equipment 2014/53/EE (RED). Το πλήρες κείμενο της Δήλωσης συμμόρφωσης EE διατίθεται στην ακόλουθη διεύθυνση στο διαδίκτυο: https://packd.li/ll/ans/in

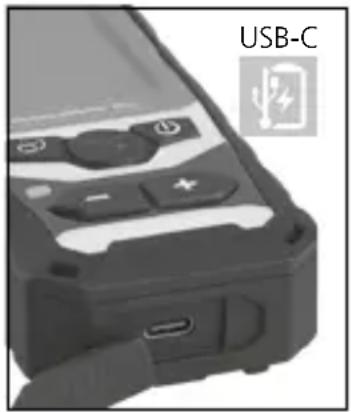

Χειρισμός επαναφορτιζόμενης μπαταρίας ιόντων - λιθίου

- Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος ηλεκτροπληξίας.

- Πριν από τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία της συσκευής.

- Συνδέστε το τροφοδοτικό/φορτιστή στο δίκτυο ρεύματος και την υποδοχή σύνδεσης της επαναφορτιζόμενης μπαταρίας της συσκευής. Χρησιμοποιείτε μόνο το τροφοδοτικό/φορτιστή που εσωκλείεται. Σε περίπτωση χρήσης λάθος τροφοδοτικού/φορτιστή, η εγγύηση παύει να ισχύει.

- Μετά τη σύνδεση του καλωδίου φόρτισης εμφανίζεται στην οθόνη ένα σύμβολο επαναφορτιζόμενης μπαταρίας με ανοδικές μπάρες για ολόκληρη τη διάρκεια της διαδικασίας φόρτισης. Μόλις ολοκληρωθεί η διαδικασία φόρτισης, εμφανίζεται ένα σύμβολο επαναφορτιζόμενης μπαταρίας με όλες τις μπάρες γεμάτες.

Η συσκευή διαθέτει επαναφορτιζόμενη μπαταρία που μπορεί να αντικαθίσταται. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Laserliner

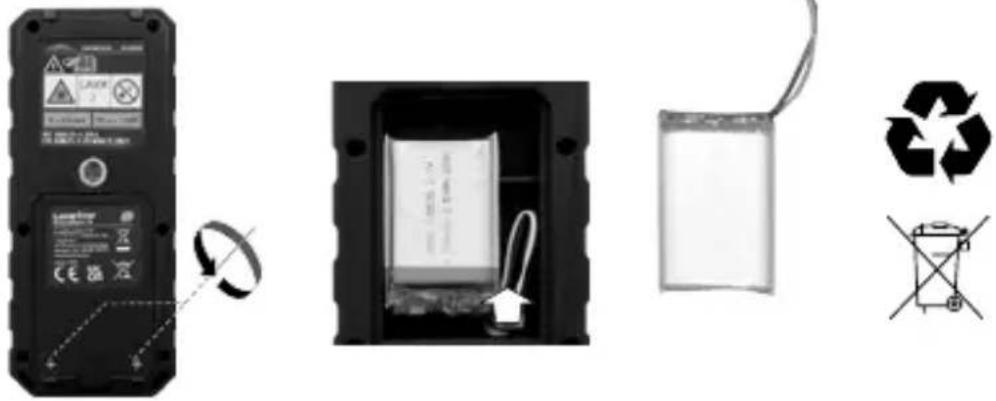

Αφαίρεση της μπαταρίας

a Ένδειξη επιλογή λειτουργίας
b πίπεδο μέτρησης (αναφοράς) πίσω / Νήμα / μπροστά
c Απόσταση προς μέτρηση
d ελάχ./μέγ. διαρκής μέτρηση
e Τιμές μέτρησης / Αποτελέσματα μέτρησης / Σφάλμα λειτουργίας
f Neigungswinkel Gerät
g'Ενδειξη γωνίας κλίσης
h Digital Connection-λειτουργία ενεργοποιημένη
i Ενδιάμεσες τιμές / ελάχ./μέγ. τιμές
j πρόσθεση / Αφαίρεση
k Mováda μέτρησης m / inch / ft
Μέτρηση μήκους
m ελάχ./μέγ. διαρκής μέτρηση
n Μέτρηση επιφάνειας
o Μέτρηση επιφάνειας τοίχου
p Μέτρηση όγκου
q Λειτουργία γωνίας 1
r Λειτουργία γωνίας 2
s Λειτουργία γωνίας 3
t Ψηφιακή αεροστάθμη
u Mvήμη
v Digital Connection

DistanceMaster Plus 100

1. 2. 3. 4. 5.

ПАНКТРОЛОГО:

1. ON / Μέτρηση / ελάχ./μέγ. διαρκής μέτρηση
2. Ένδειξη επιλογή λειτουργίας
3. Αφαίρεση / Μονάδα μέτρησης m / inch / ft
4. Διαγραφή των τελευταίων τιμών μέτρησης / OFF
5. Πρόσθεση / Επίπεδο μέτρησης (αναφοράς) πίσω / Νήμα / μπροστά

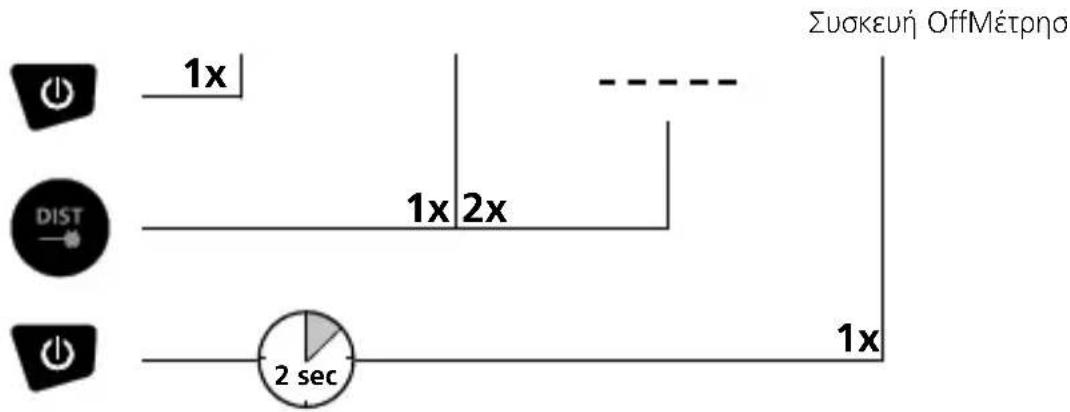

Ενεργοποίηση, Μέτρηση και Απενεργοποίηση:

Αλλάξτε μονάδα μέτρησης: m / inch / ft

Διαγραφή της τελευταίας τιμής μέτρησης:

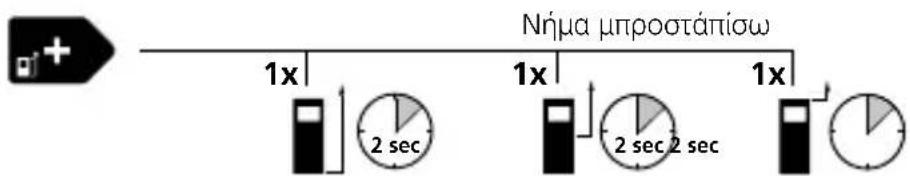

Αλλάξτε επίπεδο μέτρησης (αναφοράς):

Nήμα μπροστάπίω 1x | 1x | 1x | 2 sec 2 sec 2 sec

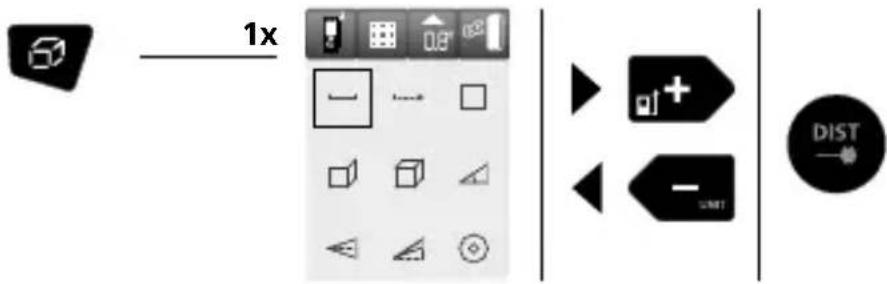

Αλλαγή λειτουργιών:

1x DIST

Laserliner

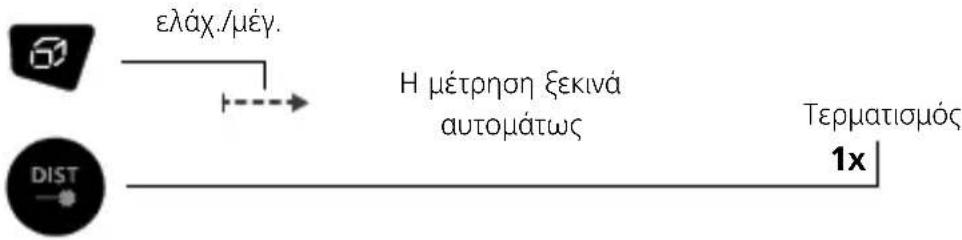

ελάχ./μέγ. διαρκής μέτρηση:

ελάχ./μέγ. H μέτρηση ξεκινά autομάτως Τερματισμός 1x DIST

Η Ι. Κ οθόνη δείχνει τη μέγιστη τιμή (μέγ.), τη μικρότερη τιμή (ελάχ.) και την τρέχουσα τιμή.

Μέτρηση μήκους:

DIST 1x2x laser - - - - -

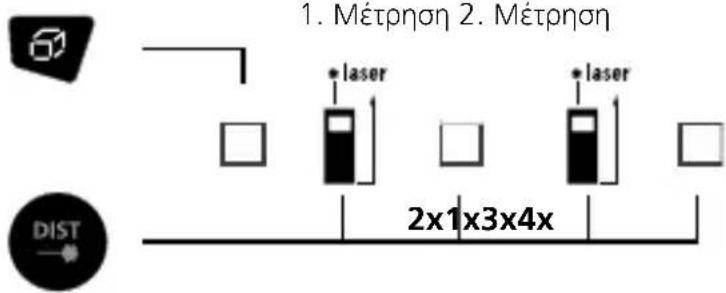

Μέτρηση επιφάνειας:

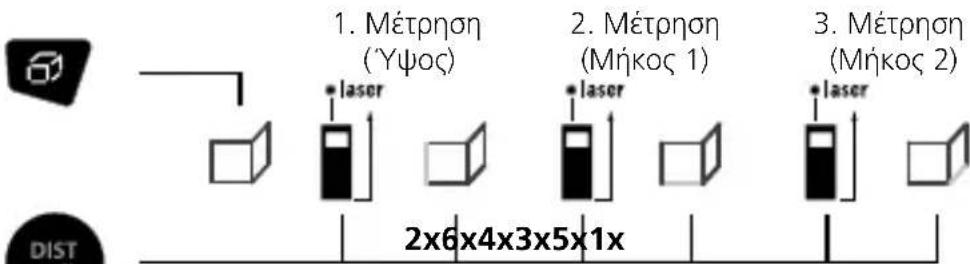

Μέτρηση επιφάνειας τοίχου:

1ο εμβαδόν = ύψος x μήκος 1 2η επιφάνεια = (ύψος x μήκος 2) + 1η επιφάνεια κ.λπ.

Αυτή η λειτουργία είναι κατάλληλη για την αυτόματη πρόσθεση επιφανειών τοίχων με ίδιο ύψος. Μετά την ενεργοποίηση του λέίζερ πρέπει με την 1η μέτρηση να προσδιοριστεί το ύψος του χώρου, το οποίο χρησιμεύει σε όλους τους υπόλοιπους υπολογισμούς επιφανειών ως διάσταση ύψους. Μετά τη δεύτερη μέτρηση χρειάζεται να μετρηθεί πλέον μόνο η εκάστοτε διάσταση μήκους. Κάθε αποτέλεσμα του υπολογισμού επιφάνειας προστίθενται στο προηγούμενο.

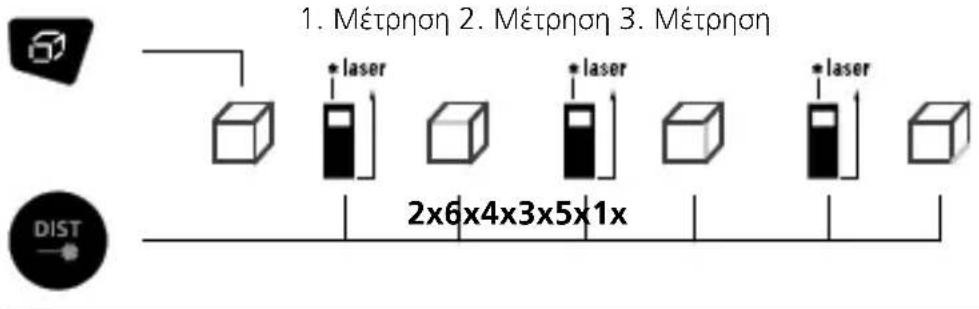

Μέτρηση όγκου:

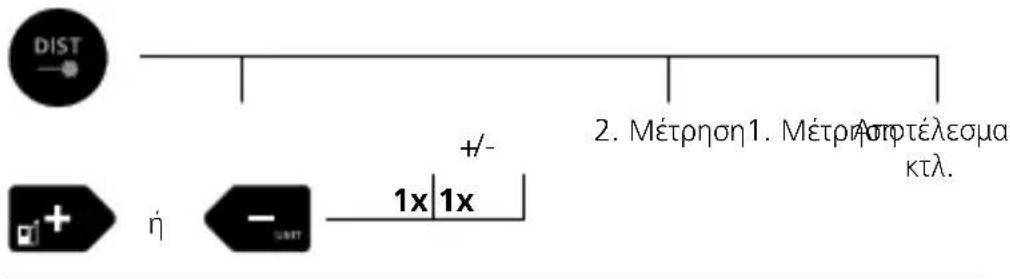

Πρόσθεση και αφαίρεση μηκών, εμβαδών και όγκων:

DIST + η - UNIT +/- 1x | 1x 2. Μέτρηση1. Μέτρηστοπτέλεσμα κτλ.

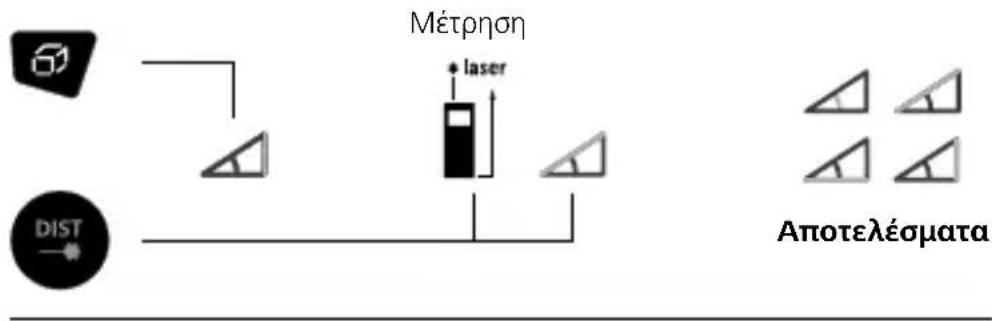

Λειτουργία γωνίας 1 / 2 / 3:

Τα αποτελέσματα της μέτρησης υπολογίζονται αυτομάτως μέσω του αισθητήρα κλίσεων 360°.

Η πίσω πλευρά της συσκευής χρησιμεύει σαν επιφάνεια αναφοράς για τη μέτρηση γωνιών.

1:

Métrρηση + laser DIST Αποτελέσματα

2:

1. Métrpôn 2. Métrpôn * laser 1x | 2x | 3x | 4x DIST Apoteleóμata

Laserliner

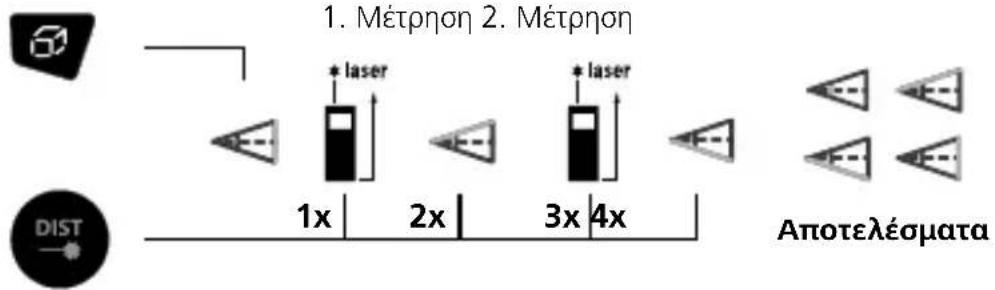

3:

1. Μέτρηση 2. Μέτρηση

Αποτελέσματα

Ψηφιακή αεροστάθμη:

Η ψηφιακή αεροστάθμη χρησιμεύει στην οριζόντια ευθυγράμμιση της συσκευής μέτρησης.

Λειτουργία μνήμης:

Η συσκευή διαθέτει περισσότερες από 50 θέσεις μνήμης.

01 ... 50

Ενεργοποίηση Digital Connection:

To Digital Connection-σύμβολο εμφανίζεται μετά την ενεργοποίηση στην οθόνη (h). Με ενεργοποιημένη λειτουργία μπορεί να συνδεθεί μία κινητή τερματική συσκευή μέσω ενός Αρρ με τη συσκευή μέτρησης.

Μεταφορά δεδομένων

Η συσκευή διαθέτει μια Digital Connection, που επιτρέπει τη μεταφορά δεδομένων με τεχνολογία ραδιοεπικοινωνίας σε φορητές τερματικές συσκευές με διεπαφή ραδιοεπικοινωνίας (π.χ. smartphone, tablet).

Τις προϋποθέσεις συστήματος για μια Digital Connection θα βρείτε εδώ

Η συσκευή μπορεί να δημιουργήσει μια σύνδεση ραδιοεπικοινωνίας με συσκευές που είναι συμβατές με το πρότυπο ραδιοεπικοινωνίας IEEE 802.15.4. Το πρότυπο ραδιοεπικοινωνίας IEEE 802.15.4 είναι ένα πρωτόκολλο μετάδοσης για Wireless Personal Area Networks (WPAN).

Η εμβέλεια ορίζεται σε μία μέγ. απόσταση 10 m από την τερματική συσκευή και εξαρτάται άμεσα από τις συνθήκες του περιβάλλοντος, όπως π.χ. το πάχος και τη σύσταση των τοίχων, τις παρεμβολές στις radioεπικοινωνίες, αλλά και από τις ιδιότητες εκπομπής / λήψης της τερματικής συκευής.

Εφαρμογή (App)

Για τη χρήση της Digital Connection χρειάζεστε μια εφαρμογή. Μπορείτε να την κατεβάσετε από τα αντίστοιχα Stores αναλόγως της τερματικής συσκευής:

Προσέχετε ώστε να έχει ενεργοποιηθεί η διεπαφή ραδιοεπικοινωνίας της φορητής τερματικής συσκευής.

Μετά την εκκίνηση της εφαρμογής και με ενεργοποιημένη την Digital Connection μπορεί να πραγματοποιηθεί μια σύνδεση μεταξύ μιας φορητής τερματικής συσκευής και της συσκευής μέτρησης. Εάν η εφαρμογή αναγνωρίζει περισσότερες ενεργές συσκευές μέτρησης, επιλέξτε την πιο κατάλληλη συσκευή μέτρησης.

Με την επόμενη εκκίνηση η συσκευή αυτή συνδέεται αυτομάτως.

Κωδικός σφάλματος:

Er101: Αντικατάσταση μπαταριών
Er104: Υπολογιστικό λάθος
Er155: Εκτός της περιοχής μέτρησης
Er157: Το παραληφθέν σήμα είναι πολύ αδύνατο
Er159: Ο φωτισμός περιβάλλοντος είναι πολύ ισχυρός
Er194: Εκτός του εύρους της οθόνης

Laserliner

Σημαντικές υποδείξεις

• Το λέίζερ δείχνει το σημείο μέτρησης, μέχρι το οποίο γίνεται μέτρηση. Στην ακτίνα του λέίζερ δεν επιτρέπεται να παρεμβάλλονται αντικείμενα.
• Η συσκευή αντισταθμίζει κατά τη μέτρηση διαφορετικές θερμοκρασίες χώρου. Λάβετε υπόψη σας για αυτό τον λόγο ένα σύντομο χρόνο προσαρμογής όταν αλλάζετε τοποθεσία με μεγάλη διαφορά θερμοκρασίας.
• Η συσκευή μπορεί να χρησιμοποιηθεί πολύ περιορισμένα σε εξωτερικούς χώρους, ενώ δεν μπορεί να χρησιμοποιηθεί με δυνατό ήλιο.
• Σε μετρήσεις στο ύπαιθρο μπορούν βροχή, ομίχλη και χιόνι να επηρεάσουν τα αποτελέσματα της μέτρησης ή να τα παραμορφώσουν.
• Όταν οι προϋποθέσεις δεν είναι ευνοϊκές όπως π.χ. σε επιφάνειες με χαμηλή αντανακλαστική ικανότητα μπορεί η μέγ. απόκλιση να είναι πάνω από 3 mm.
• Η αντανάκλαση του λέίζερ σε χαλιά, πολυθρόνες ή κουρτίνες δεν είναι ιδιαίτερα καλή. Χρησιμοποιείτε λείες επιφάνειες.
• Σε μετρήσεις μέσα από τζάμια (παραθύρων) μπορεί τα αποτελέσματα των μετρήσεων να εμφανίσουν παραμορφώσεις.
• Η λειτουργία εξοικονόμησης ενέργειας απενεργοποιεί τη συσκευή αυτομάτως.
• Καθαρισμός με ένα μαλακό πανί. Δεν επιτρέπεται να διεισδύει νερό στο περίβλημα.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Βαθμονόμηση

Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 24W16)

Ακρίβεια (τυπική)* ± 1,5 mm
Περιοχή μέτρησης εσωτερικά**	0,05 m - 100 m
Κατηγορία λέιζερ	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Μήκος κύματος λέιζερ 635 nm
Μνήμη 50 θέσεις μνήμης
Κατηγορία προστασίας IP 65
Αυτόματη απενεργοποίηση 30 δευτ λέιζερ / 3 λεπτά συσκευή
Τροφοδοσία ρεύματος Πακέτο μπαταρίας Lio-Ion 3,7V / 0,7Ah
Συνθήκες εργασίας	-10°C ... 40°C, Υγρασία αέρα μέγ.20 ... 85% rH, χωρίς συμπύκνωση,Υψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -20°C ... 70°C, Υγρασία αέρα μέγ. 80% rH
Διαστάσεις (Π x Y x B) 54 x 1	26 x 27 mm
Βάρος 122 g (μαζί με επαναφορτιζόμενη μπαταρία)

* για απόσταση μέτρησης έως 10 m και επιφάνεια στόχευσης με καλή αντανάκλαση, σε θερμοκρασία δωματίου. Σε επιφάνειες στόχευσης με ασθενή αντανάκλαση, μπορεί να αυξηθεί η απόκλιση μέτρησης κατά ± 0,2 mm/m.
** μέγ. 5000 Lux

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές, οι μπαταρίες και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Οι καταναλωτές υποχρεούνται από τον νόμο να παραδίδουν τις μεταχειρισμένες μπαταρίες και επαναφορτιζόμενες μπαταρίες σε ένα δημόσιο σημείο συλλογής, σε ένα σημείο πώλησης ή στην τεχνική υπηρεσία εξυπηρέτησης πελατών δωρεάν. Η μπαταρία πρέπει να αφαιρείται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγεται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη. Αν έχετε ερωτήσεις για την επιστροφή της μπαταρίας, απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:
