BRUKSANVISNING DistanceMaster Plus Laserliner

Omgang med lasere i klasse 2

Omgang med RF-radiostråling

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Detta dokument ska behållas och medfölja produkten om den lämnas vidare.

Avsedd användning

Den här laseravständsmätaren är avsedd för att mäta, addera och subtrahera längder, ytor och volymer. Pythagoras-vinkelfunktionen lämpar sig för indirekt mätning på svåråtkomliga mätställen. Med det digitala anslutningsgränssnittet kan mätdata överföras till en smartmobil.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätenheten får inte hanteras av barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner sluta fungera, batteriets laddning är svag eller om höljet är skadat.
• Se till att apparaten vid användning utomhus bara används vid gynn-samma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Det är inte tillåtet att manipulera (ändra) laserapparaten.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas.

Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

- Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Säkerhetsföreskrifter

Kontakt med radiovågor

• Mätapparaten är utrustad med ett radiogränssnitt.
• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet och radiovågor i enlighet med RED-riktlinjen 2014/53/EU.
• Härmed förklarar Umarex GmbH & Co. KG, att radioanläggningen DistanceMaster Plus 100 uppfyller de viktiga kraven och andra bestämmelser enligt riktlinjen för europeisk radioutrustning 2014/53/EU (RED). Den fullständiga texten i EU:s konformitetsförklaring kan hämtas på följande internetadress: https://packd.li/ll/ans/in

• Nät-/laddningsaggregat får endast användas i slutna rum, får inte utsättas för fukt eller regn, då det annars finns risk för en elektrisk stöt.
• Ladda enheten helt innan du använder den.
• Anslut nät-/laddaren till elnätet och enhetens batteripaket till anslutningsuttaget. Använd bara det medföljande nät-/laddningsaggregatet. Garantin gäller inte om felaktigt nät-/laddningsaggregat används.

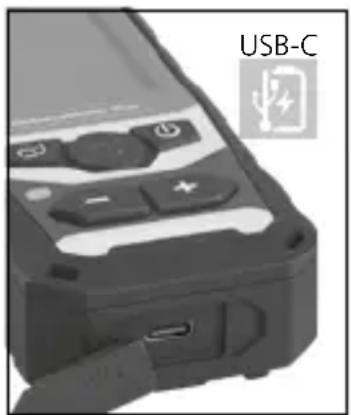

• Efter att ha anslutit laddningskabeln visas en

batterisymbol med ökande staplar på displayen under hela laddningsprocessen. När laddningsprocessen är klar, visas en batterisymbol med ett helt antal staplar.

Enheten har ett utbytbart batteri. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

Laserliner

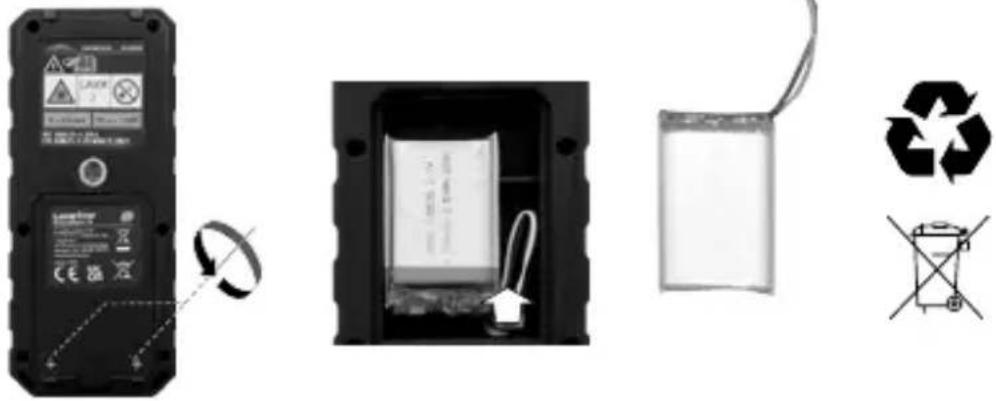

Ta bort batteriet

a Visning av funktionsval
b Måttplan (referens) bak / tråd / fram
c Avständ som ska mätas
d Kontinuerlig min/max-mätning
e Mätvärden / mätresultat / felfunktion
f Lutningsvärde
g Batterisymbol
h Digital Connection-funktion aktiverad
i Mellanvärden / min/max-värden
j Addition / subtraktion
k Mätenhet m / inch / ft
I Längdmätning
m Kontinuerlig min/max-mätning
n Ytmätning
o Väggytormätning
p Volymmätning
q Vinkelfunktion 1
r Vinkelfunktion 2
s Vinkelfunktion 3
t Digital libell
u Minne
v Digital Connection

DistanceMaster Plus 100

1. 2. 3. 4. 5.

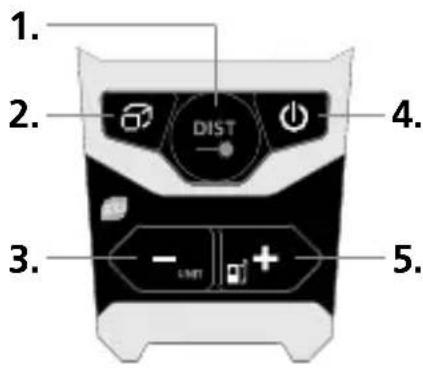

KNAPPSATS:

1. På / Mät / Kontinuerlig min/max-mätning
2. Visning av funktionsval
3. Subtraktion / mätenhet m / inch / ft
4. Radera de senaste mätvärdena / av
5. Addition / Måttplan (referens) bak / tråd / fram

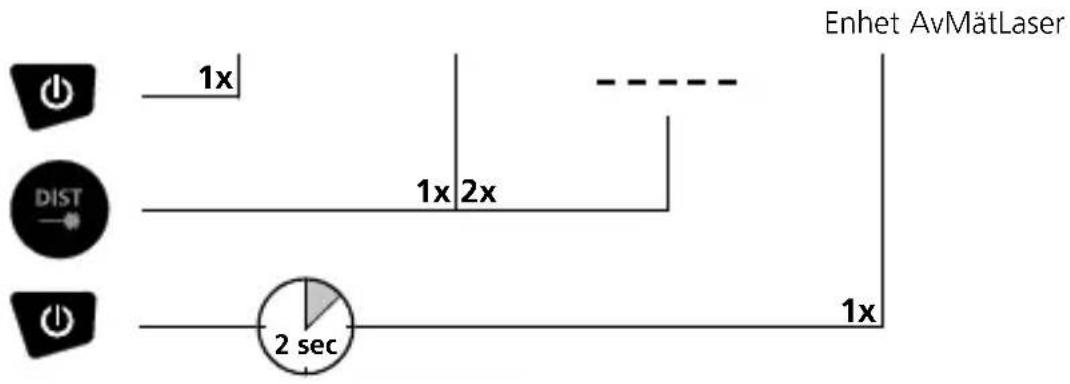

Påslagning, mätning och avstängning:

Radering av det senaste mätvärdet:

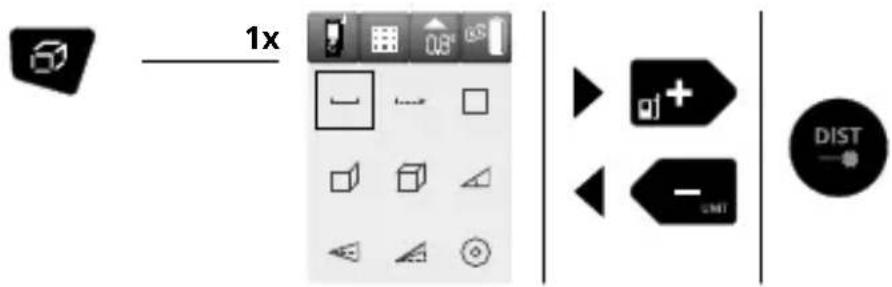

Ställa om funktioner:

1x DIST

Laserliner

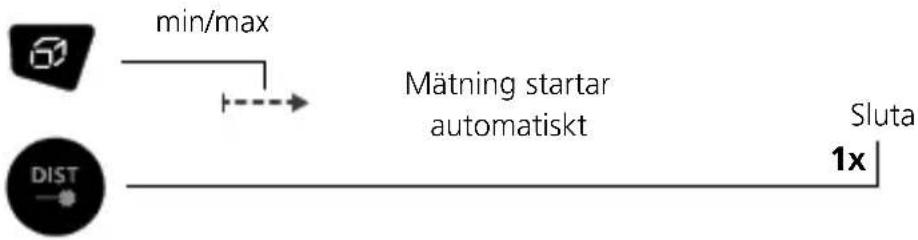

Kontinuerlig min/max-mätning:

LC-displayen visar det största värdet (max), det minsta värdet (min) och det aktuella värdet.

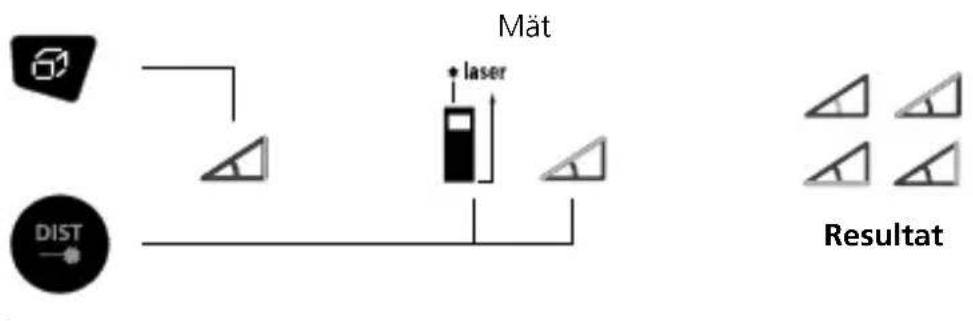

Längdmätning:

DIST 1x2x laser - - - - -

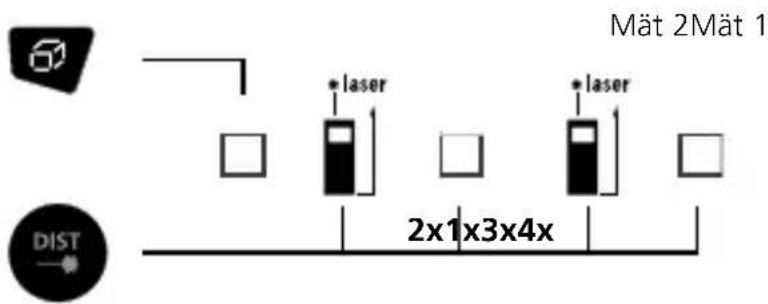

Ytmätning:

Mät 2Mät 1 * laser * laser 2x1x3x4x DIST

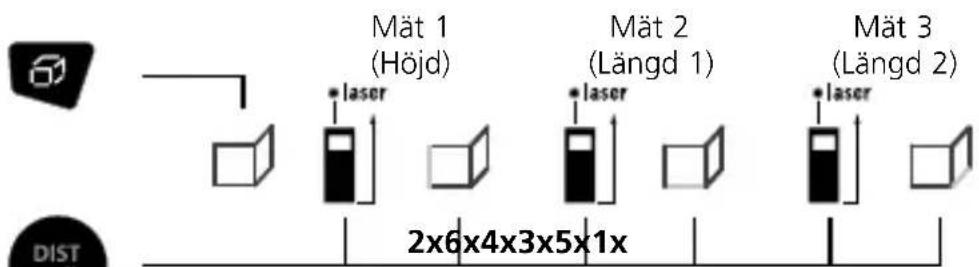

Väggytormätning:

Mät 1 (Höjd) Mät 2 (Längd 1) Mät 3 (Längd 2) 2x6x4x3x5x1x DIST

1:a området = höjd x längd 1
2:a området = (höjd x längd 2) + 1:a området etc.

Denna funktion är lämplig för automatiskt tillägg av väggytor med samma höjd. Efter att lasern har tillkopplats måste rumshöjden bestämmas med den första mätningen, som fungerar som höjdmått för alla ytterligare areaberäkningar. Från den andra mätningen behöver bara respektive längdmått registreras. Varje resultat av areaberäkningen läggs till den föregående.

DistanceMaster Plus 100

Volymmätning:

Mät 3Mät 2Mät * laser * laser * laser 2x6x4x3x5x1x DIST

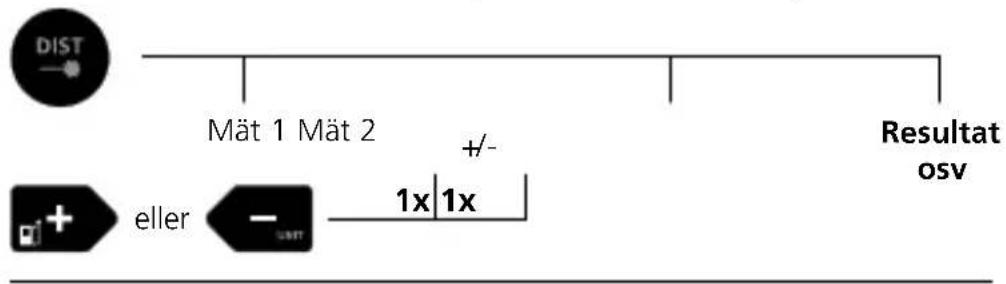

Addera och subtrahera längder, areor och volymer:

Mätresultaten anges automatiskt med hjälp av en 360° lutningssensor.

Apparatens baksida fungerar som referensyta för mätning av vinklar.

1:

Den digitala libellen är avsedd för horisontell uppriktning av mätinstrumentet.

Minnesfunktion:

Instrumentet har 50 minnesplatser.

60 2 sec UNIT 01 ... 50 +

Digital Connection-symbolen visas efter aktivering på skärmen (h). Vid aktiv funktion kan en mobil slutenhet anslutas till mätapparaten med hjälp av en app.

Dataöverföring

Enheten har en digital anslutning vilket gör att data kan sändas med radioteknik till mobila enheter med radiogränssnitt (t.ex. smartmobil, surfplatta).

Systemkraven för en digital anslutning finns under

Enheten kan koppla en fjärranslutning med standarden IEEE 802.15.4 för kompatibla enheter. Fjärrstandarden IEEE 802.15.4 är ett överföringsprotokoll för Wireless Personal Area Networks (WPAN).

Räckvidden är max. 10 m avständ från slutenheten och beror i stor utsträckning på omgivningsförhållandena, som t.ex. väggars tjocklek och sammansättning, störande radiokällor samt sändnings- och mottagningsegenskaper för slutenheten.

Programvara (app)

Det krävs en app för att använda den digitala anslutningen.

Du kan ladda ner den i motsvarande butiker beroende på enhet:

Se till att den mobila enhetens radiogränssnitt är aktivt.

Efter att appen har startats och den digitala anslutningen är aktiv kan en anslutning upprättas mellan en mobil enhet och mätapparaten. Om programvaran hittar flera aktiva mätapparater väljer du den mätapparat som passar.

Vid nästa start kan denna mätapparat anslutas automatiskt.

Felkod:

Er155: Utanför mätområdet

Er157: Den mottagna signalen är för svag

Er159: Omgivande ljus är för starkt

Er194: Utanför displayens räckvidd

Laserliner

Viktiga anvisningar

• Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.
• Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förflyttning till annan plats med stor temperaturskillnad.
• Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
• Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.
• Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.
• Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.
• Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.
• En energisparfunktion stänger av enheten automatiskt.
• Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibrerings-intervall på ett år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Tekniska data (Med reservation för tekniska ändringar. 24W16)

Noggrannhet (normal)* ± 1,5 mm
Mätområde (inomhus)** 0,05 m - 100 m
Laserklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laservågslängd 635 nm
Minne 50 minnesplatser
Skyddsklass IP 65
Automatisk avstängning 30 s	lasern / 3 min enheten
Strömförsörjning Li-Ion batteripaket 3,7V / 0,7Ah
Arbetsbetingelser	-10°C ... 40°C, luftfuktighet max.20 ... 85% rH, icke-kondenserande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,luftfuktighet max. 80% rH
Mått (B x H x Dj) 54 x 126 x 27 mm
Strömförsörjning 122 g (inkl. batteripaket)

* upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m.
** vid max. 5000 lux

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter, batterier och förpackningar får inte slängas i hushållssoporna. Konsumenter är enligt lag skyldiga att lämna gamla batterier och uppladdningsbara batterier till en återvinningsstation, butik eller teknisk kundtjänst. Batteriet ska tas ur enheten med ett vanligt verktyg utan att det förstörs och läggas i en separat samling innan enheten återlämnas för avfallshantering. Om du har några frågor om att ta ur batteriet, kontakta serviceavdelningen för UMAREX-LASERLINER. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen. Ytterligare säkerhets- och extra anvisningar på:

Omgang med laser klasse 2

Laserstråling! Ikke se inn i strålen! Laser klasse 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021
