BRUKSANVISNING LaserRange-Master Gi4 Mini Laserliner

Omgang med lasere i klasse 2

Laserstråling!

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Detta dokument ska behållas och medfölja produkten om den lämnas vidare.

Avsedd användning

Den här laseravständsmätaren möjliggör ett exakt fastställande av längder, ytor och volymer, perfekt vid mätning av rumsstorlek och beräkning av materialmängder. Med hjälp av Pythagoras-vinkelfunktionen går det att utföra en indirekt bestämning av höjd och avständ.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätenheten får inte hanteras av barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillständet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner sluta fungera, batteriets laddning är svag eller om höljet är skadat.
• Se till att apparaten vid användning utomhus bara används vid gynnsamma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Det är inte tillåtet att manipulera (ändra) laserapparaten.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas.

Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

- Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Grön laserteknik

Cirka 6 gånger ljusare än en typisk, röd laser med

630 - 660 nm

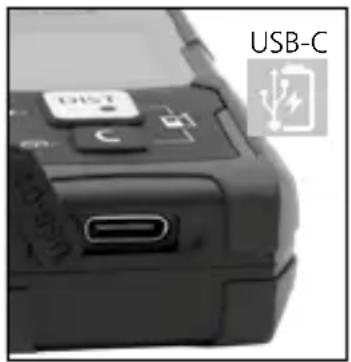

• Batteriet får bara laddas med den medföljande USB-ladd-kabeln i ett vanligt standard USB-nätaggregat (5V/>= 1000mA). Garantin gäller inte om felaktigt nät-/laddningsaggregat används.
• Nät-/laddningsaggregat får endast användas i slutna rum, får inte utsättas för fukt eller regn, då det annars finns risk för en elektrisk stöt.
  – Ladda enheten helt innan du använder den.
• Anslut nät-/laddaren till elnätet och enhetens batteripaket till anslutningsuttaget.
• Efter att ha anslutit laddningskabeln visas en batterisymbol med ökande staplar på displayen under hela laddningsprocessen. När laddningsprocessen är klar, visas en batterisymbol med ett helt antal staplar.

Enheten har ett utbytbart batteri. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

a Visning Längd / Yta / Volym
b Måttplan (referens) Bak / Fram
c Mätning min./max.
d Minne
e Mätvärden / mätresultat / felfunktion
f Pythagoras 1 + 2
g Batterisymbol
h Mellanvärden / min/max-värden
i Ytmätning m

1. OFF- DIST C 2.

Knappsats:

1 På / Mät / Av, Måttplan (referens) Bak / Fram
2 Längd, Mätning min./max., Yta, Volym, Pythagoras 1 + 2, Minne, Radera värden, Mättplan (referens) Bak / Fram

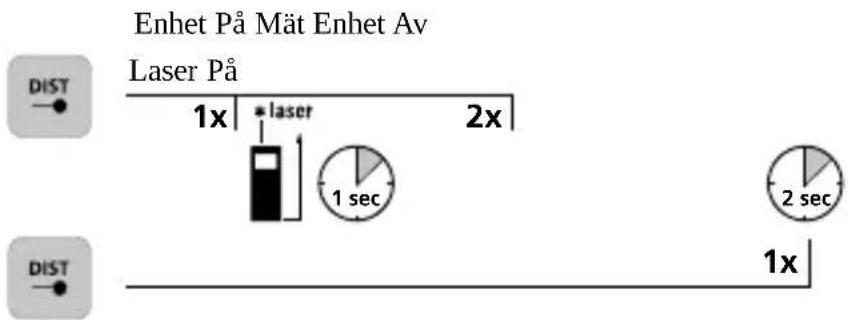

Påslagning, mätning och avstängning:

Enhet På Mät Enhet Av Laser På 1x | *laser 2x 1 sec 2 sec 1x DIST DIST

Radering av det senaste mätvärdet:

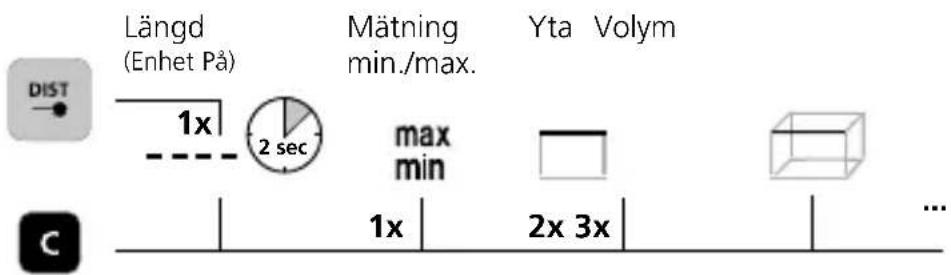

Omkoppling av mätfunktioner:

Längd (Enhet På) Mätning min./max. Yta Volym 1x 2 sec max min 1x 2x 3x ...

Pythagoras 1 Pythagoras 2 Minne

LC-displayen visar det största värdet (max), det minsta värdet (min) och det aktuella värdet.

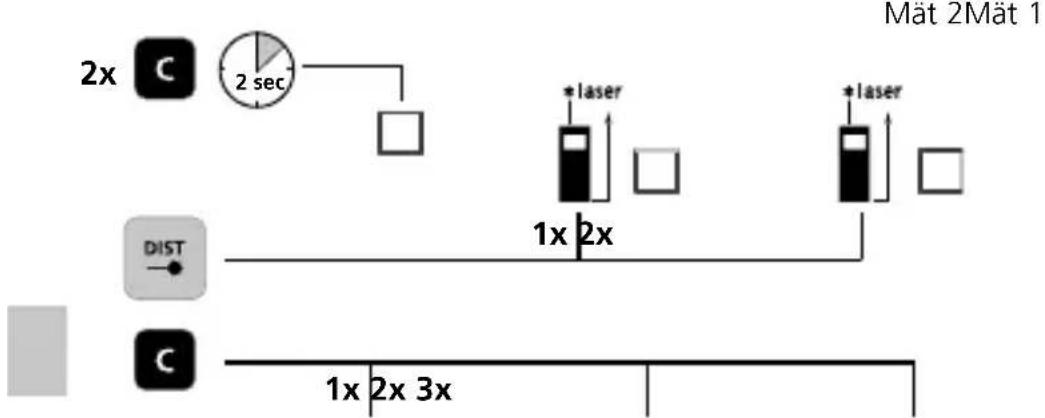

Ytmätning:

1. Radera mätning2. Radera mätning

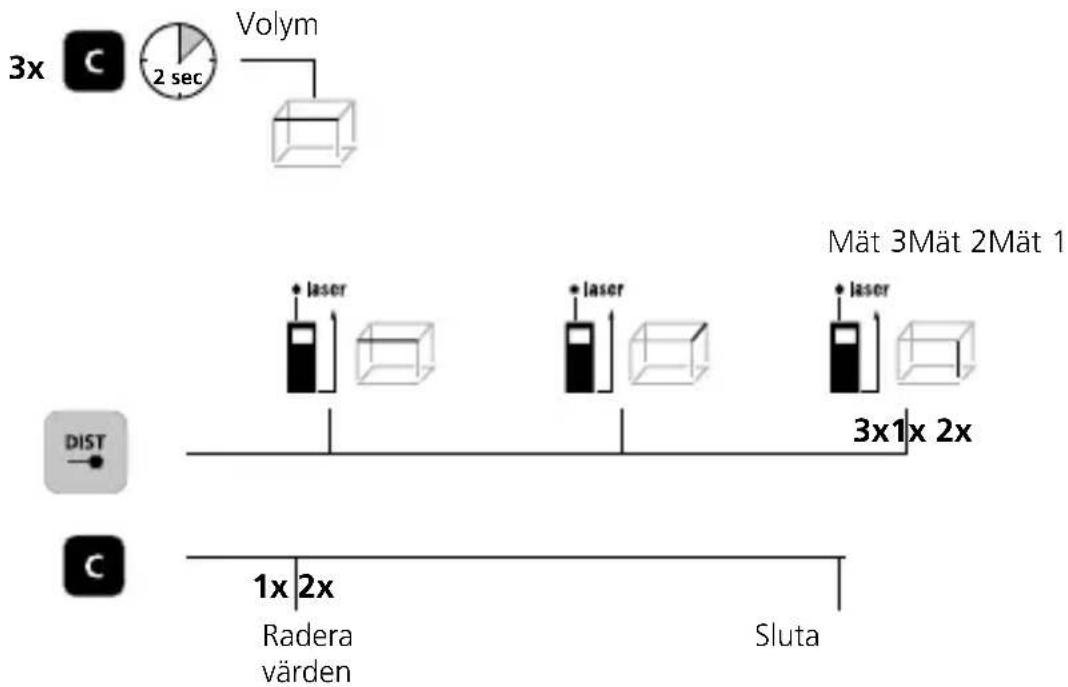

Volymmätning:

3x Volym 2 sec Mät 3Mät 2Mät 1 3x1x 2x DIST 1x 2x Radera värden Sluta

LaserRange-Master Gi4 Mini

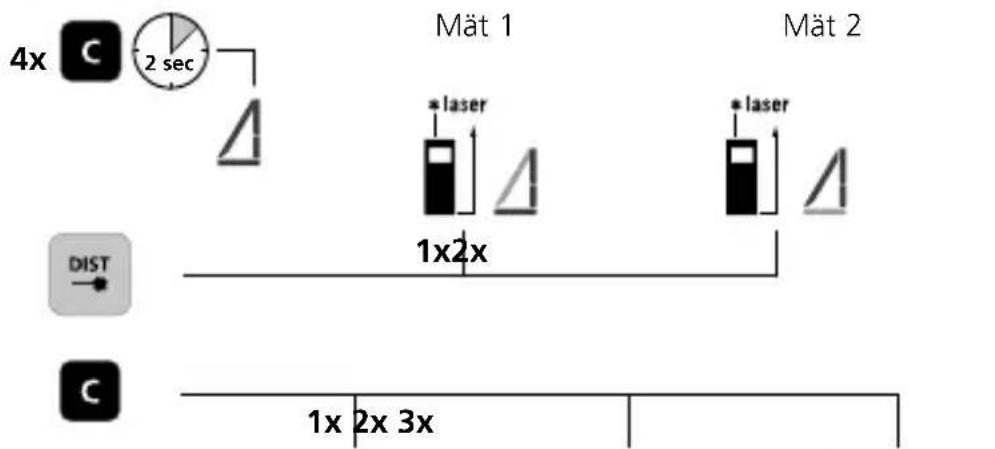

Pythagoras 1:

4x C 2 sec Mät 1 Mät 2 * laser 1x2x DIST C 1x 2x 3x

1. Radera mätning2. Raderslutätning

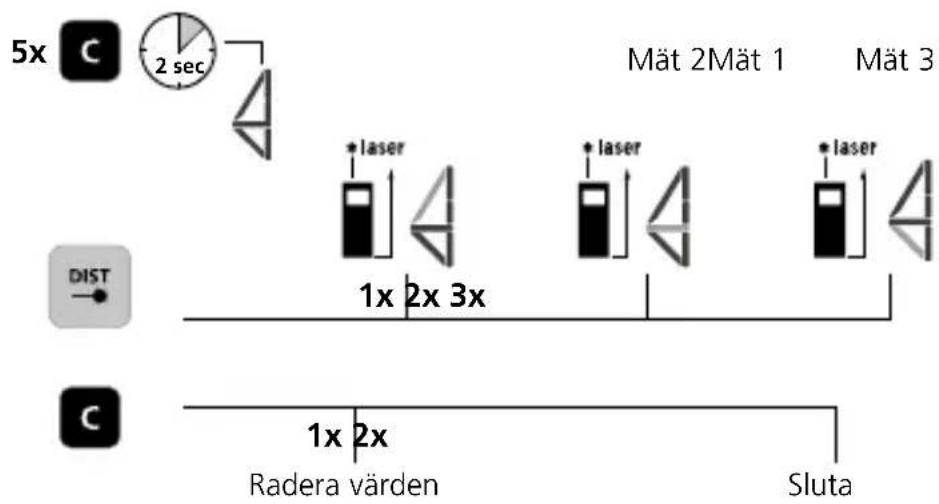

Pythagoras 2:

5x 2 sec Mät 2Mät 1 Mät 3 1x 2x 3x DIST c 1x 2x Radera värden Sluta

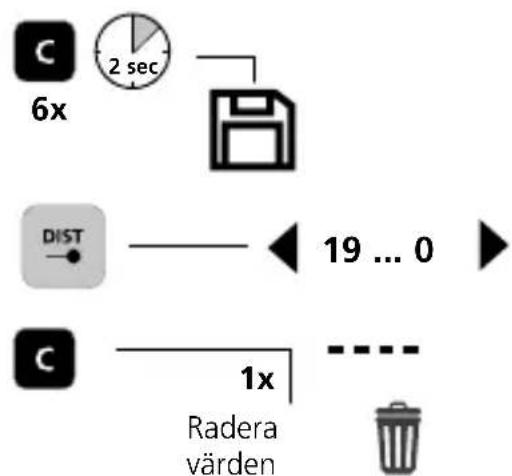

Minnesfunktion:

Instrumentet har 19 minnesplatser.

6x 2 sec DIST 19 ... 0 1x Radera värden

Laserliner

Felkod:

Err08: Pythagoras-mätfel

Err15: Utanför mätområdet

Err16: Den mottagna signalen är för svag

Err26: Värde utanför visningsområdet

Viktiga anvisningar

• Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.
• Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förflyttning till annan plats med stor temperaturskillnad.
• Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
• Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.
• Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.
• Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.
• Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.
• En energisparfunktion stänger av enheten automatiskt.
• Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibrerings-intervall på ett år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Tekniska data (Med reservation för tekniska ändringar. 25W13)

Noggrannhet (normal)* ± 2	mm
Mätområde (inomhus)** 0,05 m - 40 m
Laserklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Laservågslängd 515 nm
Minne 19 minnesplatser
Skyddsklass IP 40
Automatisk avstängning 28 s lasern / 3 min enheten
Strömförsörjning Li-Ion batteripaket 3,7V / 3,0Ah / 11,1Wh
Arbetsbetingelser	-10°C ... 40°C, luftfuktighet max.20 ... 85% rH, icke-kondenserande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C, luftfuktighet max. 80% rH, icke-kondenserande
Mått (B x H x Dj) 40 x 75 x	20 mm
Strömförsörjning 49 g (inkl.	batteripaket)

* upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m.
** vid max. 5000 lux

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter, batterier och förpackningar får inte slängas i hushållssoporna. Konsumenter är enligt lag skyldiga att lämna gamla batterier och uppladdningsbara batterier till en återvinningsstation, butik eller teknisk kundtjänst. Batteriet ska tas ur enheten med ett vanligt verktyg utan att det förstörs och läggas i en separat samling innan enheten återlämnas för avfallshantering. Om du har några frågor om att ta ur batteriet, kontakta serviceavdelningen för UMAREX-LASERLINER. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.
