GEBRUIKSAANWIJZING LaserRange-Master Gi4 Mini Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Deze documenten moeten worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Deze laserafstandsmeter maakt het nauwkeurig bepalen van lengtes, oppervlakken en volumes mogelijk, ideaal voor het berekenen van vertrekgrooten en de calculatie van materiaalhoeveelheden. Met behulp van de Pythagoras-hoekfunctie is een indirecte hoogte- en trajectbepaling mogelijk.

Algemene veiligheidsaanwijzingen

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

- Het meettoestel hoort niet thuis in kinderhanden. Buiten het bereik van kinderen bewaren.

- Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.

- Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

- Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is.

- Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

- Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling!

Niet in de straal kijken!

Laser klasse 2 · < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

- Opgelet: Kijk nooit in de directe of reflecterende straal.

– Richt de laserstraal niet op personen.

- Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

- Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

- Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Groene lasertechnologie

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

Gebruik van de lithium-ionen-accu

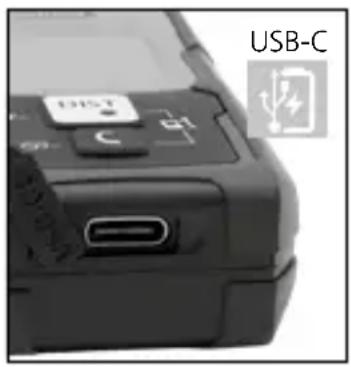

• De accu mag alleen worden opgeladen met de meegeleverde USB-laadkabel op een in de handel verkrijgbare standaard USB-netadapter (5V/>=1000mA). Als u een verkeerd(e) netadapter/laadtoestel gebruikt, komt de garantie te vervallen.
• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu vóór het gebruik van het apparaat compleet op.
• Na het aansluiten van de laadkabel verschijnt een accusymbool met stijgende balk voor de totale duur van het laadproces op het display. Zodra het laadproces is afgesloten, verschijnt een accusymbool met volle balk.

Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

a Weergave lengte / oppervlak / volume
b Meetniveau (referentie) achter / voor
c Meting min./max.
d Geheugen
e Meetwaarden / meetresultaten / service vereist
f Fytagoras-functie 1 + 2
g Batterijsymbool
h Tussenwaarden / min-/max-waarde
i Eenheid m

1. OFF- DIST 2.

TOETSENBORD:

1 AAN / Meten / UIT, Meetniveau (referentie)achter / voor
2 Lengte, Meting min./max., oppervlak, volume, Fytagorasfunctie 1 + 2, Geheugen, Waarden wissen, Meetniveau (referentie) achter / voor

Inschakelen, meten en uitschakelen:

1x * laser 2x 1 sec

LaserRange-Master Gi4 Mini

Wissen van de laatste meetwaarde:

Meetfunctie omschakelen:

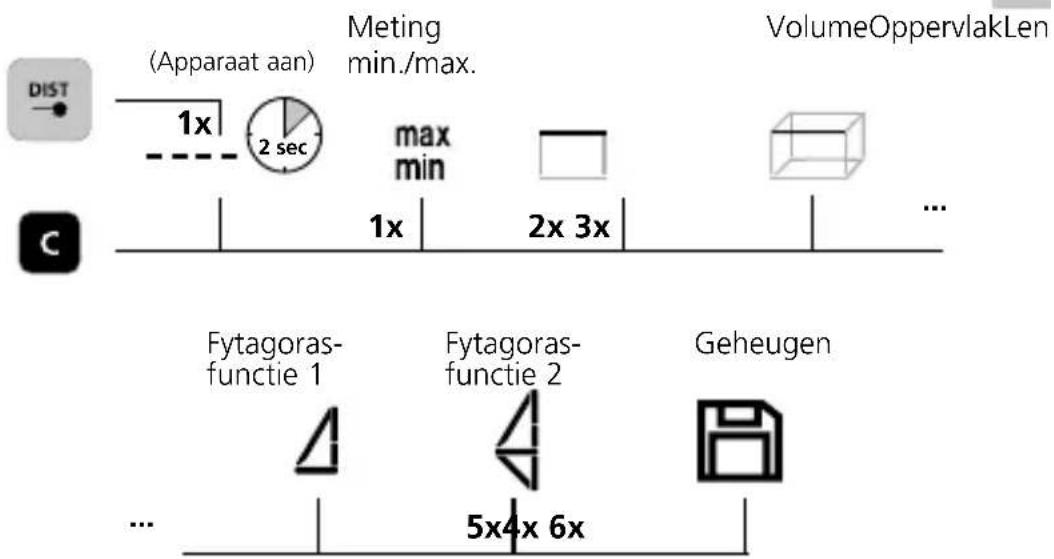

(Apparaat aan) Meting min./max. VolumeOppervlakLen 1x 2 sec max min 1x 2x 3x ... Fytagoras- functie 1 Fytagoras- functie 2 Geheugen 5x4x 6x

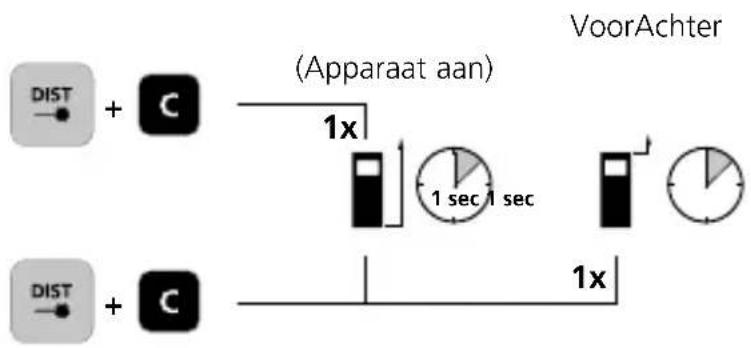

Schakel meetniveau (referentie):


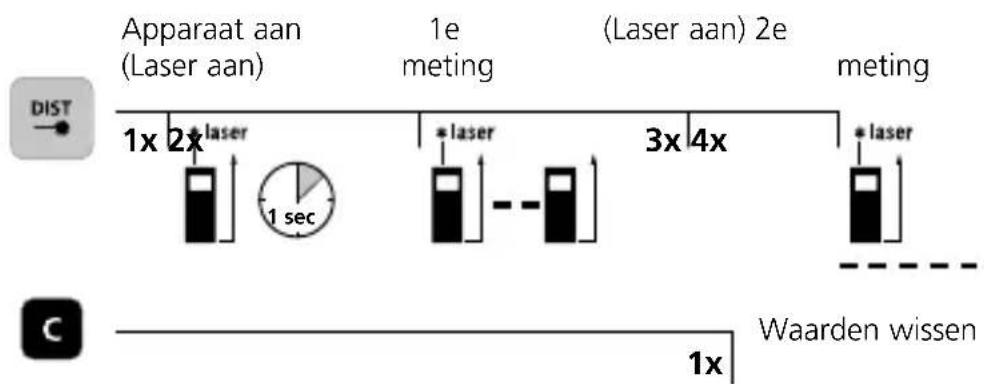

Lengtemeting:

Laserliner

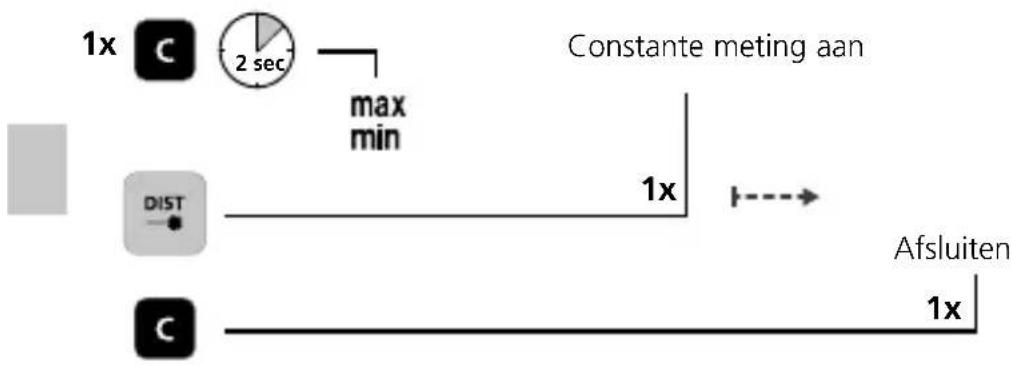

Constante min/max-meting:

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

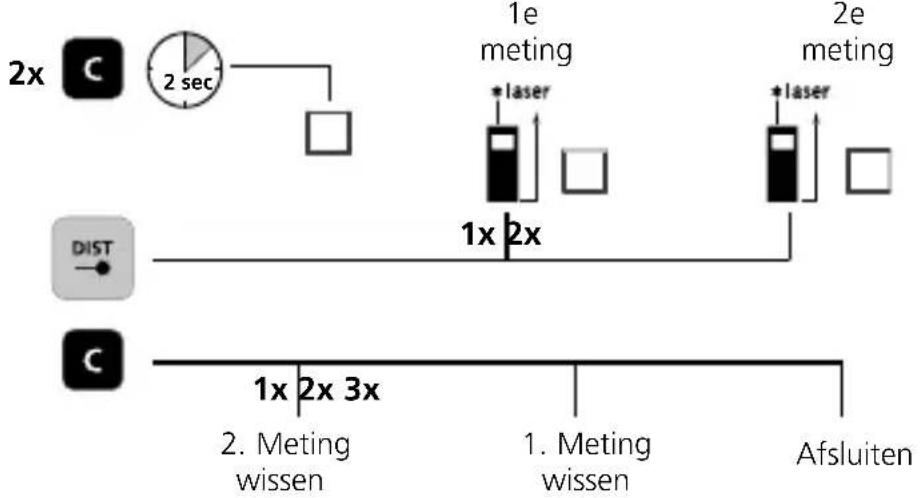

Oppervlaktemeting:


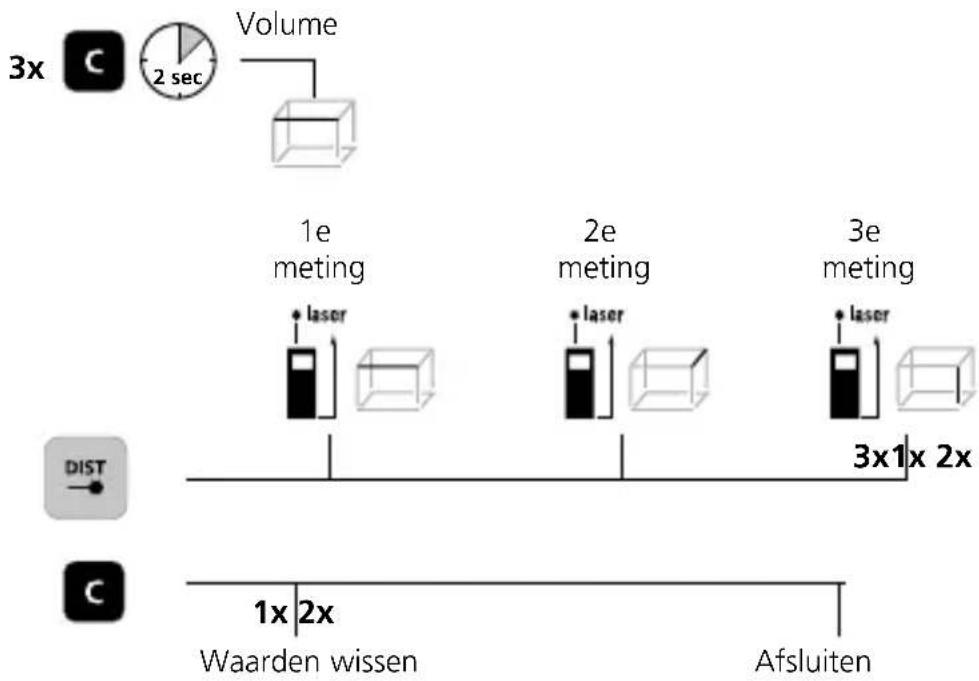

Volumemeting:

LaserRange-Master Gi4 Mini

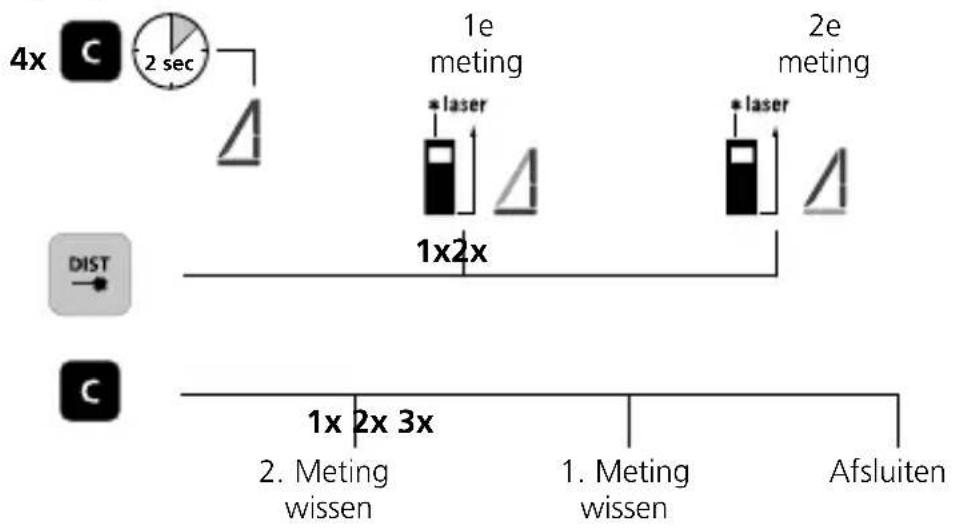

Fytagoras-functie 1:

Fytagoras-functie 2:

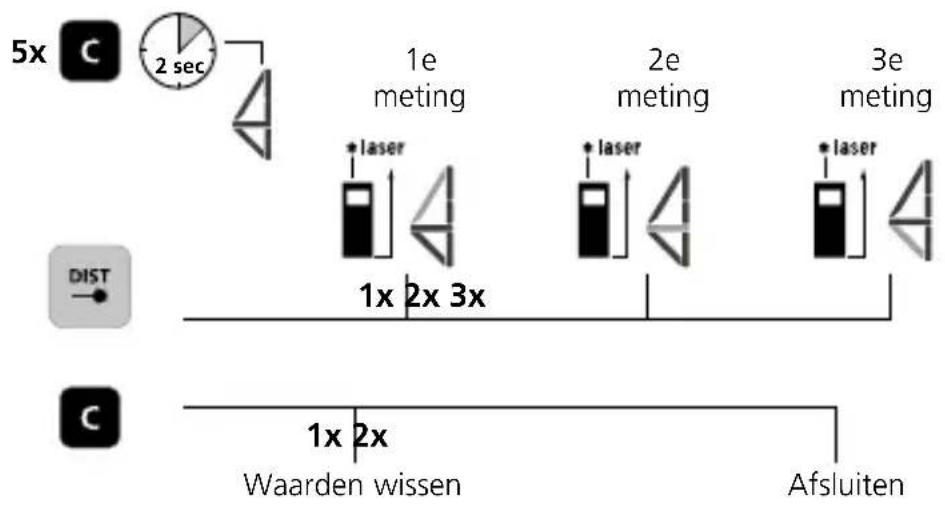

5x 2 sec 1e meting 2e meting 3e meting 1x 2x 3x DIST 1x 2x Waarden wissen Afsluiten

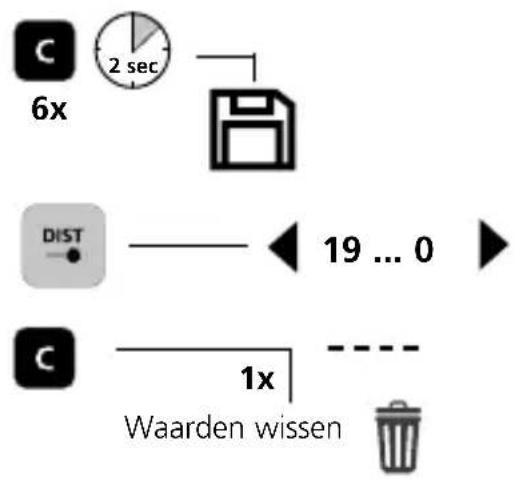

Geheugenfunctie:

Het toestel beschikt over 19 geheugenplaatsen.

6x 2 sec DISTR 19 ... 0 1x Waarden wissen

Laserliner

Foutcode:

Err08: Pythagorische meetfout

Err10: Batterij is bijna leeg

Err11: Parameterfout

Err15: Buiten het meetbereik

Err16: Ontvangen signaal te zwak

Err26: Waarde buiten het weergavebereik

Belangrijke opmerkingen

- De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken worden.

- Bij de meting compenseert het apparaat verschillende ruimtetemperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.

- Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.

- Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.

- Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.

- Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.

- Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.

- Een energiebesparingsfunctie schakelt het apparaat automatisch uit.

- Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel van 1 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens (Technische veranderingen voorbehouden. 25W13)

Nauwkeurigheid (karakteristiek)*	± 2 mm
Meetbereik binnen** 0,05 m - 40 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Lasergolflengte 515 nm
Geheugen 19 geheugenplaatsen
Beschermingsklasse IP 40
Automatische uitscha-keling	28 sec. laser / 3 min. apparaat
Stroomverzorging Li-Ion-batterij 3,7V / 3,0Ah / 11,1Wh
Werkomstandigheden	-10°C ... 40°C, luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max 80% rH, niet-condenserend
Afmetingen (B x H x D) 40 x 75 x 20 mm
Gewicht 49 g (incl. accupak)

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 0,2 mm/m groter worden.
** bij max. 5000 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder:
