Tipo di prodotto	Telemetro laser
Marca	Laserliner
Modello	LaserRange-Master Gi4 Mini
Dimensioni (L x A x P)	40 x 75 x 20 mm
Peso	49 g (pacco batteria incluso)
Alimentazione	Batteria Li-ion 3,7 V / 3,0 Ah / 11,1 Wh, ricarica via USB (5 V / ≥ 1000 mA)
Precisione (tipica)	± 2 mm (fino a 10 m su superficie riflettente)
Gamma di misura (interno)	0,05 m - 40 m
Classe laser	2 / < 1 mW · 515 nm (EN 60825-1:2014/A11:2021)
Memoria	19 posizioni
Grado di protezione	IP 40
Spegnimento automatico	Laser dopo 28 s, apparecchio dopo 3 min
Condizioni di lavoro	-10°C a 40°C, umidità 20-85 % rH, non condensante
Condizioni di conservazione	-20°C a 70°C, umidità max. 80 % rH, non condensante
Funzioni principali	Misura di lunghezza, superficie, volume, Pitagora 1 e 2, misura min./max., memoria
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido, senza solventi
Sicurezza laser	Non guardare il fascio, non dirigere su persone
Pile / Batteria	Batteria Li-ion sostituibile (contattare assistenza)
Calibrazione consigliata	Ogni anno

Domande frequenti - LaserRange-Master Gi4 Mini Laserliner

Come accendere l'apparecchio ed effettuare una prima misurazione?

Premere brevemente il tasto ACCENSIONE/misura per accendere lo strumento. Il laser si attiva. Mirare il bersaglio e premere di nuovo per effettuare la misura. La distanza viene visualizzata. Per spegnere, tenere premuto il tasto per 2 secondi.

Qual è la precisione del telemetro?

La precisione tipica è di ± 2 mm per distanze fino a 10 m su una superficie ben riflettente a temperatura ambiente. Oltre o in condizioni difficili (forte irraggiamento solare, superfici opache), lo scostamento può arrivare a ± 0,2 mm/m.

Si può utilizzare l'apparecchio all'esterno?

L'uso all'esterno è limitato. Il raggio laser è difficilmente visibile in pieno sole. Pioggia, nebbia e neve possono falsare le misurazioni. La gamma di misura è specificata per un'illuminazione interna max. di 5000 lx.

Come cambiare il riferimento di misura (anteriore/posteriore)?

L'apparecchio consente di scegliere tra una misura dalla parte anteriore o posteriore. Premere contemporaneamente i tasti DIST e C per commutare tra i due piani di riferimento. L'icona corrispondente viene visualizzata sullo schermo.

Cosa significano i codici di errore?

I codici di errore comuni: Err08 (misura Pitagora errata), Err10 (pile/batteria scariche), Err15 (distanza fuori portata), Err16 (segnale troppo debole). Consultare il manuale per l'elenco completo.

Come utilizzare la funzione di misura continua (min/max)?

Dallo schermo di misura, premere due volte il tasto funzione finché non si vede l'icona min/max. Il laser rimane acceso. Spostare l'apparecchio verso il bersaglio; lo schermo mostra la distanza minima (min), massima (max) e attuale. Premere DIST per fermare.

Come pulire l'apparecchio?

Utilizzare un panno morbido leggermente umido. Non utilizzare detergenti, solventi o abrasivi. Assicurarsi che non penetri acqua nell'alloggiamento. Rimuovere la batteria in caso di conservazione prolungata.

L'apparecchio è impermeabile?

Il grado di protezione è IP 40: protetto contro corpi solidi di diametro superiore a 1 mm, ma non protetto contro l'acqua. Evitare umidità e pioggia.

Come ricaricare la batteria?

Collegare il cavo USB in dotazione a un alimentatore standard (5 V / ≥ 1000 mA). Durante la carica, lo schermo mostra un simbolo di batteria animato. La carica è terminata quando tutte le barre sono piene e fisse. Utilizzare solo caricabatterie adatti.

Come accedere alla memoria e cancellare i valori?

Premere sei volte il tasto funzione per entrare nella modalità memoria. Utilizzare DIST per scorrere le 19 posizioni. Per cancellare un valore, premere C. In modalità normale, una breve pressione di C cancella l'ultima misura.

MANUALE UTENTE LaserRange-Master Gi4 Mini Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Conservare questi documenti e consegnarli assieme al prodotto se viene ceduto a terzi.

Uso previsto

Questo telemetro laser consente la determinazione precisa di lunghezze, aree e volumi ed è ideale per il rilevamento delle dimensioni dei vani e il calcolo delle quantità di materiale. Con la funzione angolare Pitagora si può effettuare il rilevamento indiretto di altezza e distanza.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Tenere l'apparecchio di misurazione fuori dalla portata dei bambini. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni, se le batterie sono quasi scariche o in presenza di danneggiamenti del corpo dell'apparecchio.
• In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non guardare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Tecnologia a laser verde

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

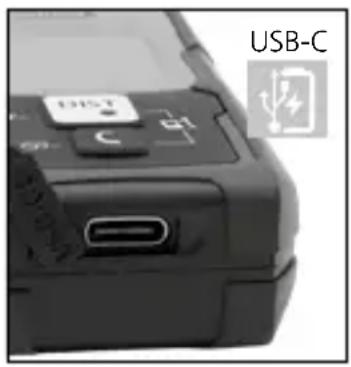

Uso della batteria ricaricabile al litio-ioni

• L'accumulatore può essere ricaricato solo con il cavo di ricarica USB fornito, collegato a un alimentatore USB standard disponibile in commercio (5V / >= 1000mA). L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.
• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di so
• Prima di utilizzare l'apparecchio caricare completamente l'accumulatore.
• Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio.
• Dopo aver collegato il cavo di ricarica, sul display viene visualizzato il simbolo della batteria con delle barre progressive per tutta la durata del processo di ricarica. Al completamento della carica, viene visualizzato il simbolo della batteria con il numero completo di barre.

L'apparecchio è dotato di una batteria sostituibile. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

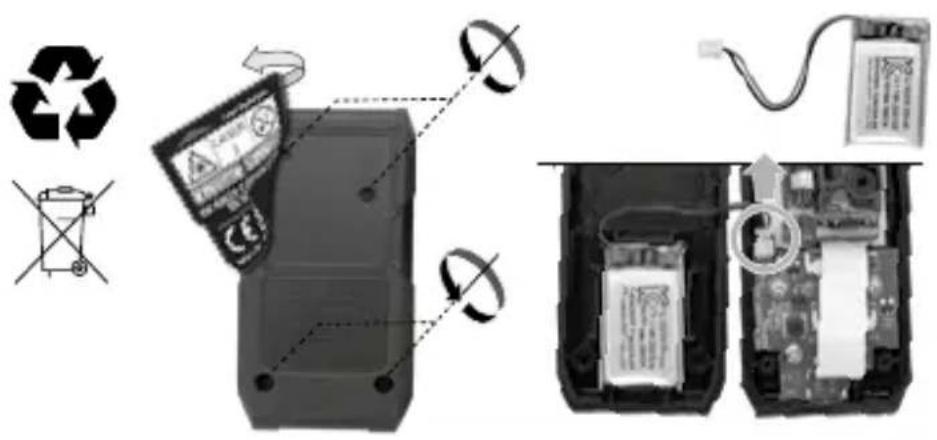

Rimozione della batteria:

a Indicatore lunghezza / area / volume
b Piano di misura (riferimento) posteriore / anteriore
c Misurazione min./max.
d Memoria
e Valori misurati / risultati di misura / funzionamento scorretto
f Pitagora 1 + 2
g Simbolo della pila
h Valori intermedi / valori min/max
i Unità di misura m

TASTIERA:

1 ON / misura / OFF, Piano di misura (riferimento) posteriore / anteriore
2 Lunghezza, Misurazionemin./max., area, volume, Pitagora 1 + 2, Memoria, Cancella valori, Piano di misura (riferimento) posteriore / anteriore

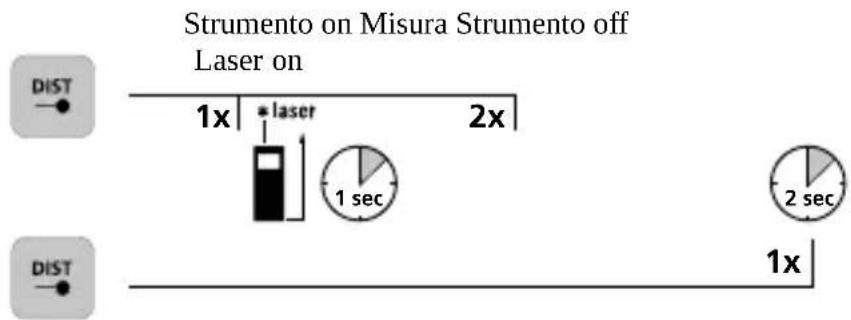

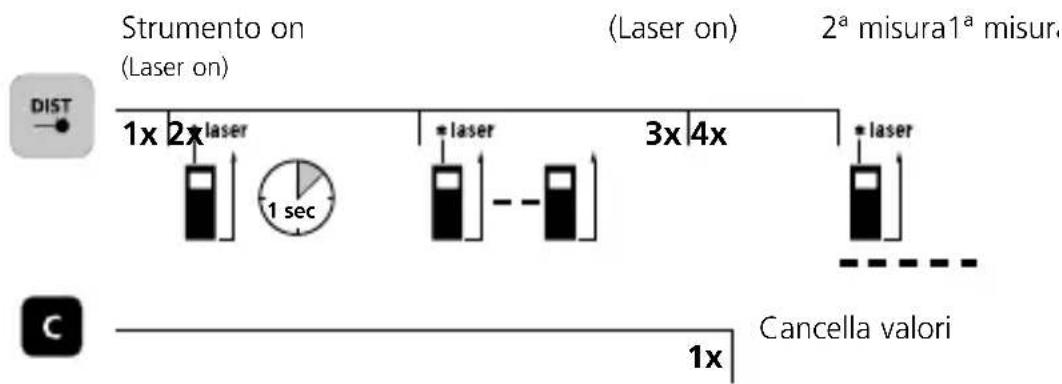

Accensione, misura e spegnimento:

Cancellazione dell' ultimo valore misurato:

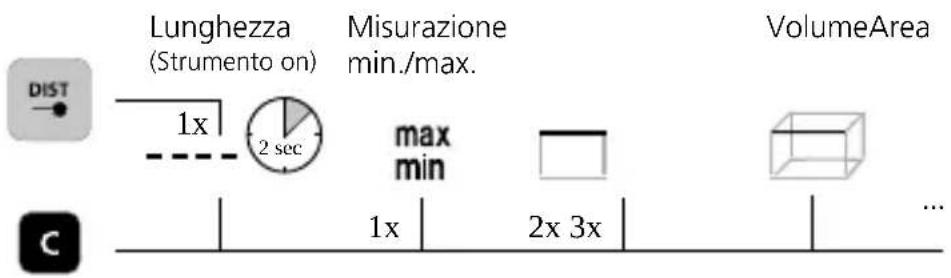

Cambio delle funzioni di misura:

Pitagora 2 Pitagora Memoria

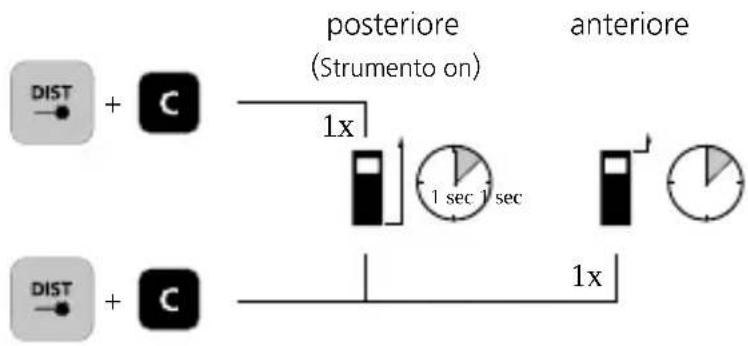

Commutazione del piano di misura (riferimento):

Misura della lunghezza:

Laserliner

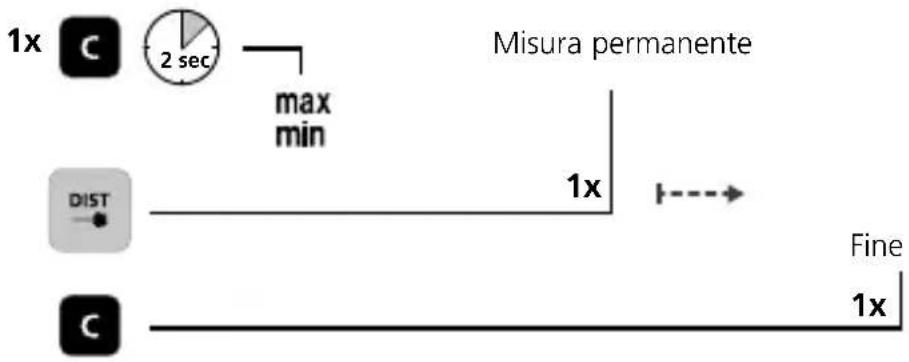

Misura permanente min/max:

Sul display LC vengono visualizzati il valore massimo (max.), quello minimo (min.) e il valore attuale.

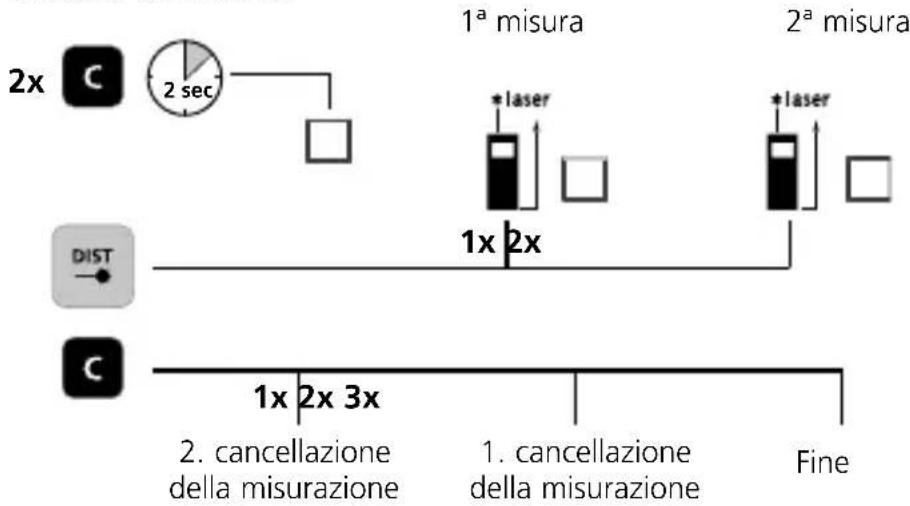

Misura dell'area:


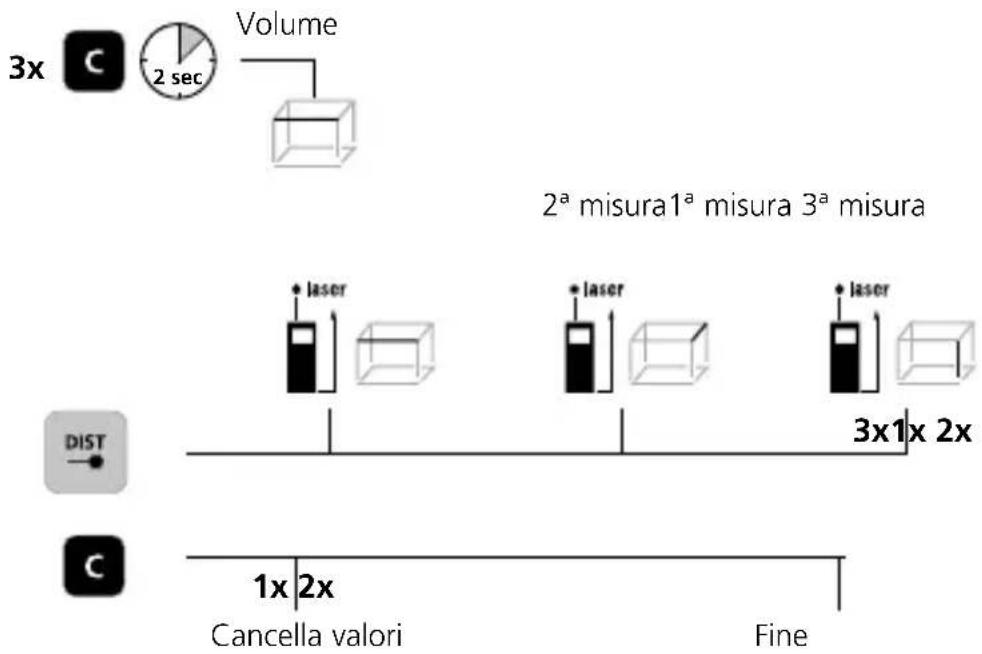

Misura del volume:

LaserRange-Master Gi4 Mini

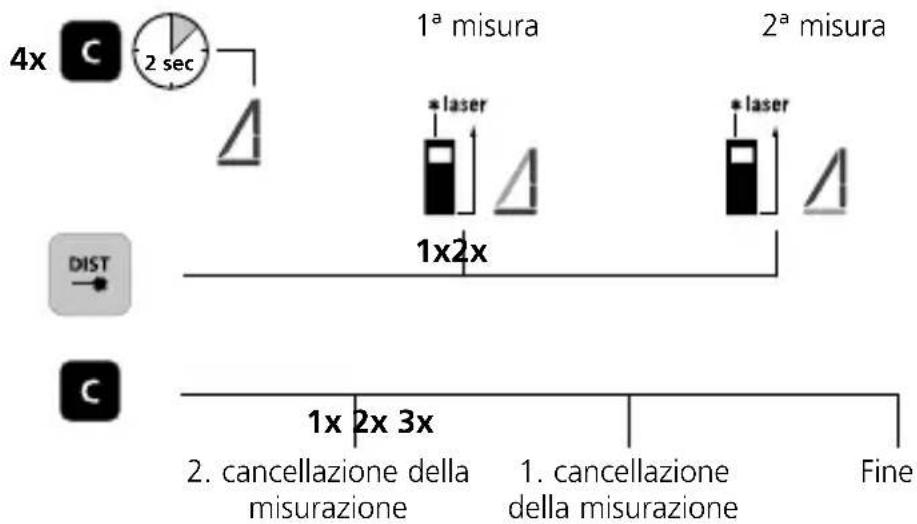

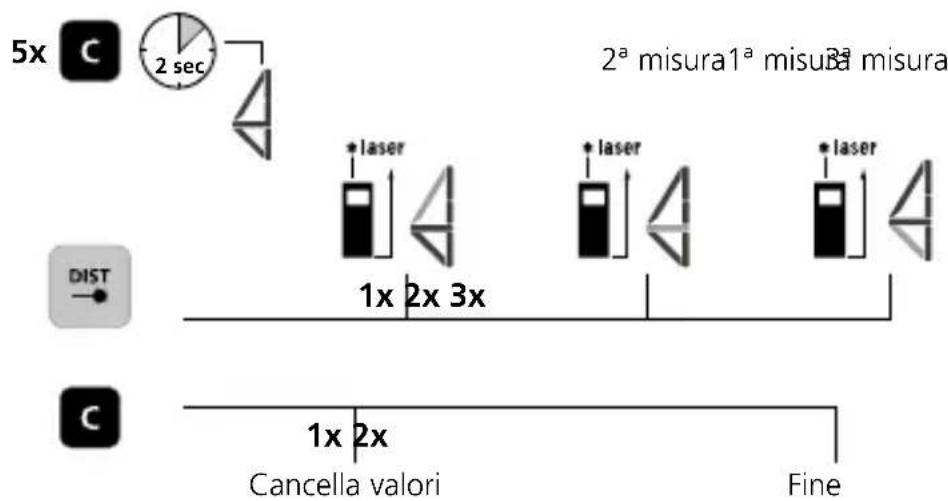

Pitagora 1:

Pitagora 2:

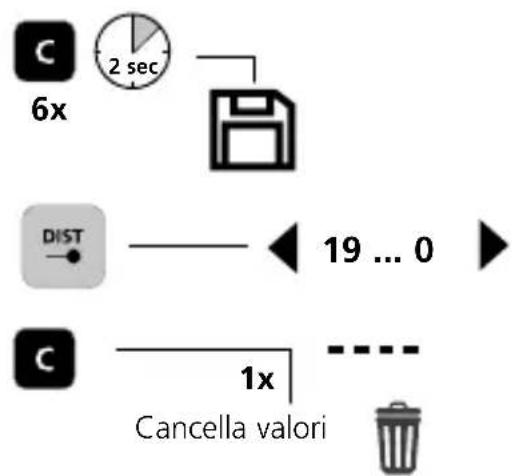

Funzione di memoria:

L'apparecchio ha oltre 19 spazi di memoria.

Err08: Errore di misurazione angolo retto
Err10: Mude as baterias
Err11: Errore di parametro
Err15: Fuori dal campo di misura
Err16: Segnale ricevuto troppo debole
Err26: Valore al di fuori del campo di lettura

Avvertenze importanti

• Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.
• O dispositivo compensa diferentes temperaturas ambientes durante a medição. Portanto, considere um pequeno tempo de adaptação, ao mudar de lugar com grandes diferenças de temperatura.
• L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.
• Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.
• In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm.
• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.
• I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.
• Una funzione di risparmio di energia spegne l'apparecchio automaticamente.
• Limpeza com um pano macio. A água não deve penetrar na caixa.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di un anno. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici (con riserva di modifiche tecniche. 25W13)

Precisione (tipico)* ± 2 mm
Campo di misura interno**	0,05 m - 40 m
Classe laser	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Lunghezza delle onde laser 5	15 nm
Memoria 19 posizioni di memoria
Classe di protezione IP 40
Spegnimento automatico 28	sec laser / 3 min strumento
Alimentazione elettrica	Gruppo batterie agli ioni di litio da 3,7V / 3,0Ah / 11,1Wh
Condizioni di lavoro	da -10 °C ... .40 °C, umidità dell'aria max. da 20 ... 85% rH, non conden-sante, altezza di lavoro max. 2000 msopra il livello del mare (zero normale)
Condizioni di stoccaggio	da -20 °C ... 70 °C, umidità dell'aria max. 80% rH, non conden-sante
Dimensioni (L x H x P) 40 x 75 x 20 mm
Peso 49 g (inclusi gruppo batterie)

* fino a distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di distanze maggiori e condizioni sfavorevoli, come p.e. forte irradiazione solare o superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.
** con max. 5000 lux

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici, le batterie e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Gli utilizzatori sono tenuti per legge a consegnare gratuitamente batterie e accumulatori usati presso un centro di raccolta autorizzato, nei punti vendita o all'assistenza tecnica. La batteria può essere rimossa dall'apparecchio senza distruzione utilizzando gli utensili disponibili in commercio. Provvedere alla raccolta separata prima di restituire l'apparecchio per lo smaltimento. Per domande sulla rimozione della batteria potete rivolgervi al reparto assistenza di UMAREX-LASERLINER. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Per ulteriori informazioni e indicazioni di sicurezza:

Verifica le disposizioni del tuo Cumune.
