BRUGSANVISNING LaserRange-Master Gi4 Mini Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Disse dokumenter skal opbevares og overdrages, når produktet videregives.

Tilsigtet anvendelse

Denne Laser-Afstandsmåler muliggør en præcis bestemmelse af længder, flader og volumen, ideel til beregning af rumstørrelser og kalkulation af store mængder materiale. Ved hjælp af pythagoras-vinkelfunktionen kan der gennemføres beregning af indirekte højder og afstande.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparatet må ikke komme i hænderne på børn.
  Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Se ikke ind i strålen!

Laser klasse 2 · < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Grøn laserteknologi

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm.

Håndtering af lithium-ion-batteri

• Batteriet må kun oplades med det medleverede USB-opladningskabel til et almindeligt standard USB-netapparat (5V / >= 1000mA). Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.
• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batterierne lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket på apparatet.
• Efter at have forbundet ladekablet dukker der et batterisymbol op med stigender bjælke med den samlede varighed af opladningen i displayet. Så snart som opladningsproceduren er slut, dukker et batteri-symbol op med fuldt antal af bjælker.

Apparatet har et udskifteligt batteri. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER.

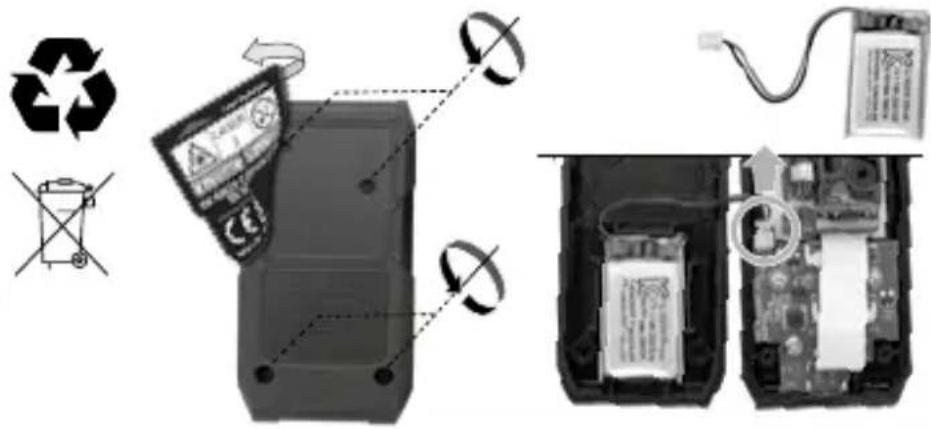

Udtagning af batteriet

a Visning Længde / flade / rumfang
b Måleplan (reference) bag / foran
c Måling min/max
d Hukommelse
e Måleværdier / måleresultater / fejlfunktion
f Pythagoras 1 + 2
g Batterisymbol
h Mellemværdier / min/max-værdier
i Enhed m

1. OFF- DIST C 2.

TASTATUR:

1 TÆND / Måling / SLUK, måleplan (reference) bag / foran
2 Længde, måling min/max., flade, rumfang, pythagoras 1 + 2, Hukommelse, slet værdierne, måleplan (reference) bag / foran

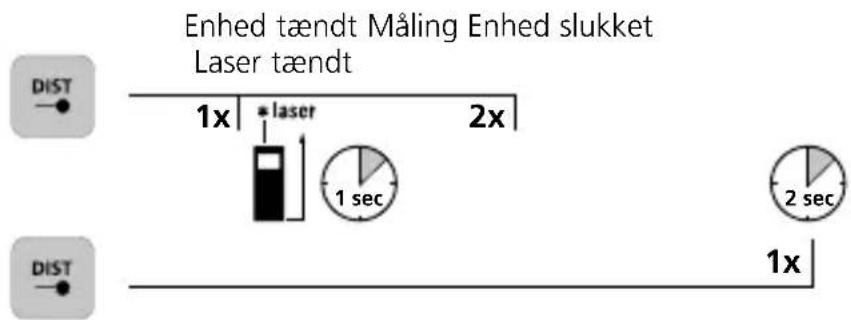

Tænding, måling og slukning:

Enhed tændt Måling Enhed slukket Laser tændt 1x | *laser 2x 1 sec 2 sec 1x DIST DIST

Sletning af den sidste måleværdi:

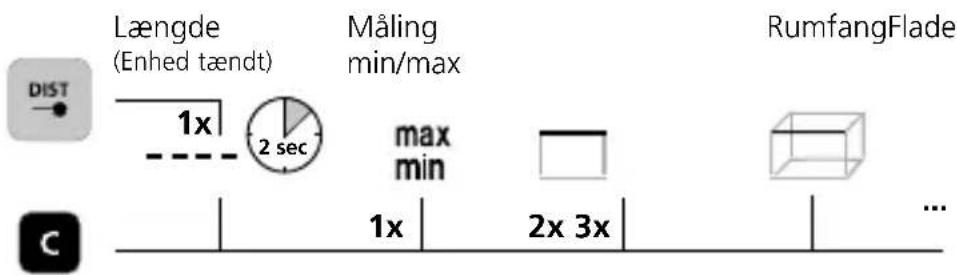

Skift af målefunktion:

Længde (Enhed tændt) Måling min/max RumfangFlade 1x 2 sec max min 1x 2x 3x ...

Pythagoras 2 Pythagorasommelse

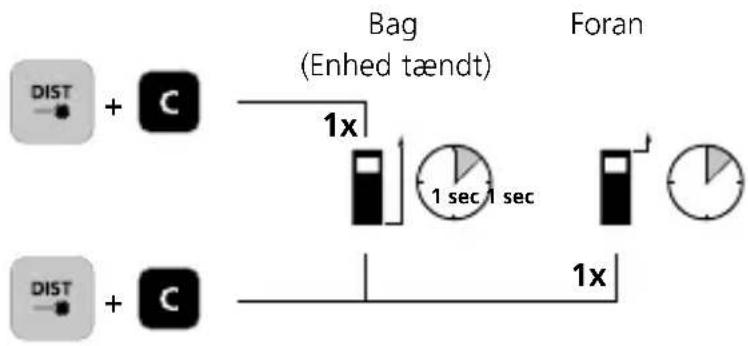

Skift af måleplan (reference):

Længdemåling:

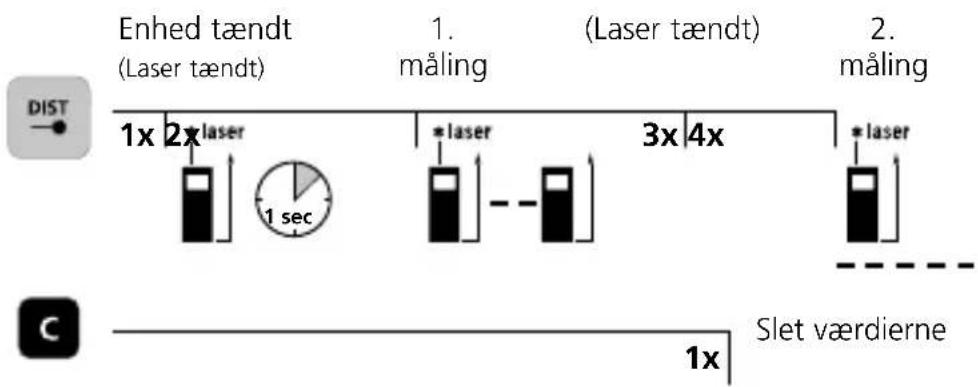

Enhed tændt (Laser tændt) 1. måling (Laser tændt) 2. måling 1x 2x laser * laser 3x 4x * laser Slet værdierne 1x

Laserliner

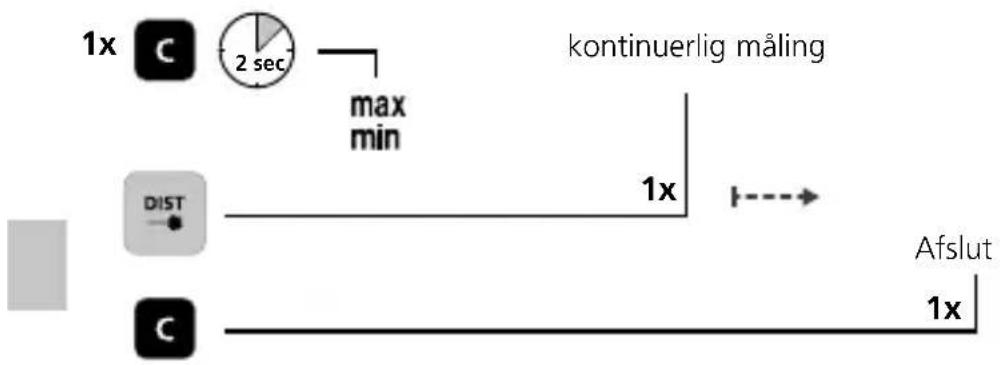

Min/max-kontinuerlig måling:

På LC-displayet vises den største værdi (max), den mindste værdi (min) og den aktuelle værdi.

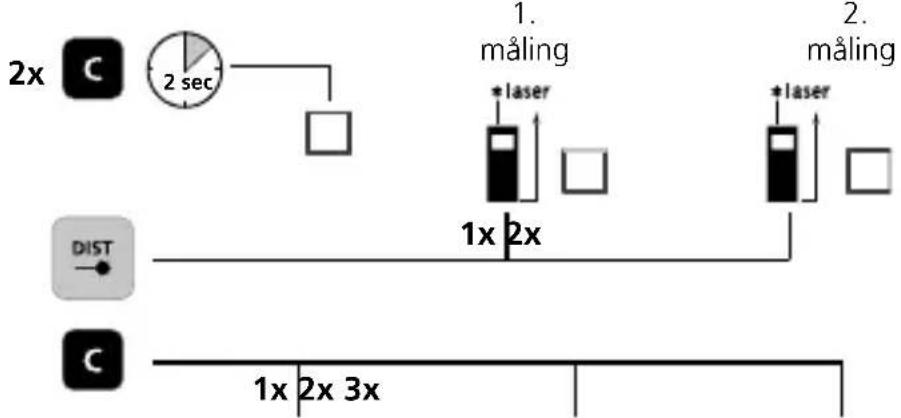

Flademåling:

1. Slet målingen2. Slet målingen

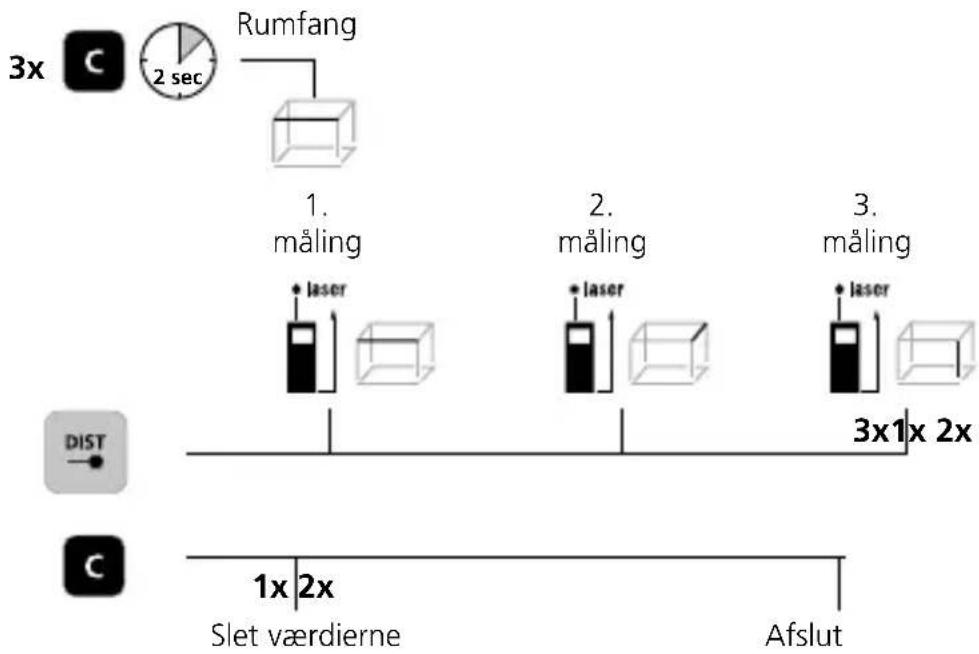

Rumfangsmåling:

LaserRange-Master Gi4 Mini

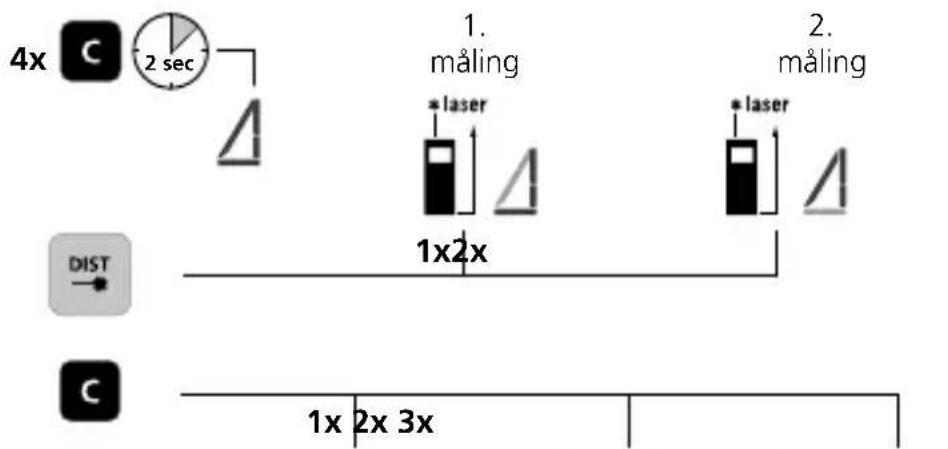

Pythagoras 1:

4x C 2 sec 1. måling * laser 2. måling 1x2x DIST C 1x 2x 3x

5x 2 sec 1. måling 2. måling 3. måling 1x 2x 3x * laser * laser * laser DIST 1x 2x Slet værdierne Afslut

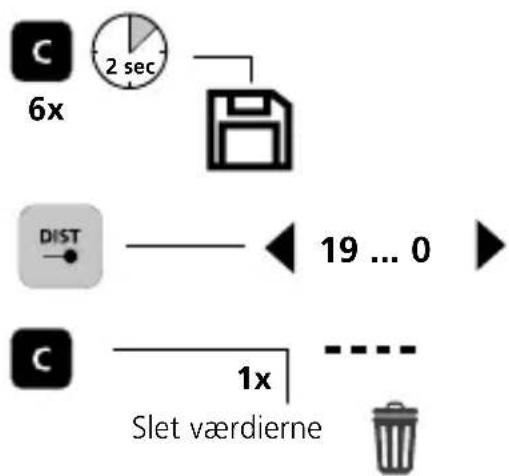

Apparatet råder over 19 hukommelsespladser.

6x 2 sec DIST 19 ... 0 1x Slet værdierne

Laserliner

Fejlkode:

Err08: Pythagoræisk målefejl

Err10: Udskift batterier

Err11: Parameterfejl

Err26: Værdi uden for visningsområde

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, när der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og / eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på et år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Ret til ændringer forbeholdt. 25W13)

Nøjagtighed (typisk)* ± 2 mm
Måleområde indendørs** 0,05 m - 40 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Laserbølgelængde 515 nm
Hukommelse 19 hukommelsesplaceringer
Beskyttelsesklasse IP 40
Automatisk slukning 28 sek. laser / 3 min. apparat
Strømforsyning Li-lon-batteripakke 3,7V / 3,0Ah / 11,1Wh
Arbejdsbetingelser	-10°C ... 40°C, luftfugtighed maks. 20 ... 85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m über NN (Normalnull)
Opbevaringsbetingelser	-20°C ... 70°C, luftfugtighed maks 80% rH, ikke-kondenserende
Mål (B x H x D) 40 x 75 x 20 mm
Vægt 49 g (inkl. batteripakke)

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.
** ved maks. 5000 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med almindeligt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.
