Tipo de produto	Telémetro laser
Marca	Laserliner
Modelo	LaserRange-Master Gi4 Mini
Dimensões (C x A x P)	40 x 75 x 20 mm
Peso	49 g (bateria incluída)
Alimentação	Bateria Li-ion 3,7 V / 3,0 Ah / 11,1 Wh, recarga via USB (5 V / ≥ 1000 mA)
Precisão (típica)	± 2 mm (até 10 m em superfície refletora)
Faixa de medição (interior)	0,05 m - 40 m
Classe laser	2 / < 1 mW · 515 nm (EN 60825-1:2014/A11:2021)
Memória	19 posições
Grau de proteção	IP 40
Desligamento automático	Laser após 28 s, aparelho após 3 min
Condições de trabalho	-10°C a 40°C, umidade 20-85 % rH, não condensante
Condições de armazenamento	-20°C a 70°C, umidade máx. 80 % rH, não condensante
Funções principais	Medição de comprimento, área, volume, Pitágoras 1 & 2, medição min./máx., memória
Manutenção e limpeza	Limpar com um pano macio ligeiramente úmido, sem solventes
Segurança laser	Não olhar para o feixe, não direcionar para pessoas
Pilhas / Bateria	Bateria Li-ion substituível (contactar assistência técnica)
Calibragem recomendada	Todos os anos

Perguntas frequentes - LaserRange-Master Gi4 Mini Laserliner

Como ligar o aparelho e fazer a primeira medição?

Pressione brevemente o botão LIGAR/medição para ligar o instrumento. O laser é ativado. Aponte para o alvo e pressione novamente para realizar a medição. A distância é exibida. Para desligar, mantenha o botão pressionado por 2 segundos.

Qual é a precisão do telémetro?

A precisão típica é de ± 2 mm para distâncias até 10 m em uma superfície bem refletora à temperatura ambiente. Acima disso ou em condições difíceis (luz solar intensa, superfícies foscas), o desvio pode atingir ± 0,2 mm/m.

Pode-se usar o aparelho ao ar livre?

O uso ao ar livre é limitado. O raio laser é difícil de ver sob luz solar direta. Chuva, nevoeiro e neve podem distorcer as medições. A faixa de medição é especificada para iluminação interna máx. de 5000 lx.

Como alterar a referência de medição (frente/traseira)?

O aparelho permite escolher entre medição pela frente ou por trás. Pressione simultaneamente os botões DIST e C para alternar entre os dois planos de referência. O ícone correspondente é exibido na tela.

O que significam os códigos de erro?

Os códigos de erro comuns: Err08 (medição Pitágoras incorreta), Err10 (pilhas/bateria fracas), Err15 (distância fora do alcance), Err16 (sinal muito fraco). Consulte o manual para a lista completa.

Como usar a função de medição contínua (mín./máx.)?

A partir da tela de medição, pressione duas vezes o botão de função até ver o ícone mín./máx. O laser permanece aceso. Mova o aparelho em direção ao alvo; a tela exibe a distância mínima (mín.), máxima (máx.) e atual. Pressione DIST para parar.

Como limpar o aparelho?

Use um pano macio ligeiramente úmido. Não use produtos de limpeza, solventes ou abrasivos. Certifique-se de que nenhuma água entre no invólucro. Remova a bateria em caso de armazenamento prolongado.

O aparelho é à prova d'água?

O grau de proteção é IP 40: protegido contra corpos sólidos maiores que 1 mm, mas não protegido contra água. Evite umidade e chuva.

Como recarregar a bateria?

Conecte o cabo USB fornecido a um carregador de parede padrão (5 V / ≥ 1000 mA). Durante o carregamento, a tela exibe um símbolo de bateria animado. O carregamento termina quando todas as barras estão cheias e fixas. Use apenas carregadores adequados.

Como acessar a memória e apagar os valores?

Pressione seis vezes o botão de função para entrar no modo de memória. Use DIST para percorrer as 19 posições. Para apagar um valor, pressione C. No modo normal, uma pressão breve em C apaga a última medição.

MANUAL DE UTILIZADOR LaserRange-Master Gi4 Mini Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao produto se o entregar a alguém.

Utilização correta

Este telémetro a laser possibilita o cálculo preciso de comprimentos, áreas e volumes, sendo ideal para a determinação de dimensões de espaços e o cálculo de quantidades de material. Através da função angular de Pitágoras é possível realizar uma determinação indireta de alturas e trajetos.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Manter o medidor afastado do alcance das crianças.
  Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa, bem como se a caixa estiver danificada.
• Para a utilização exterior, tenha o cuidado de só usar o aparelho com condições meteorológicas correspondentes ou com medidas de proteção adequadas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser!

Não olhe para o raio laser!

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Manipulações (alterações) no dispositivo a laser não são permitidas.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos óticos (lupa, microscópio, telescópio, ...).

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

Tecnologia de laser verde

Cerca de seis vezes mais brilhante do que um típico laser vermelho com 630 - 660 nm

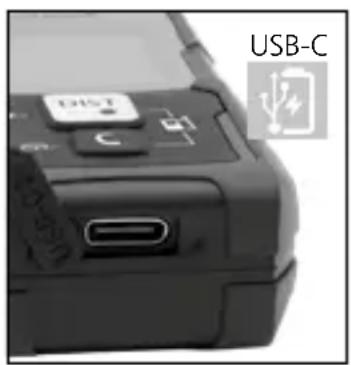

Utilização do acumulador de iões de lítio

- A bateria só pode ser carregada com o cabo de carregamento USB incluído numa unidade de alimentação USB standard convencional (5V/>=1000mA). Se for usado um carregador ou uma unidade de alimentação errada, a garantia caduca.

- Usar a unidade de alimentação / carregador só dentro de espaços fechados e não expor a humidade nem a

chuva. Caso contrário existe o perigo de choques elétricos.

• Carregue completamente a bateria antes de usar o aparelho.
• Ligue a unidade de alimentação/o carregador à rede elétrica e à tomada de ligação do pacote de bateria do aparelho.
• Depois de ligar o cabo de carregamento, aparece no visor um símbolo de bateria com barras ascendentes durante todo o processo de carga. Assim que o processo de carga estiver concluído, aparece um símbolo de bateria com o número total de barras.

O aparelho tem um bateria substituível. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Laserliner

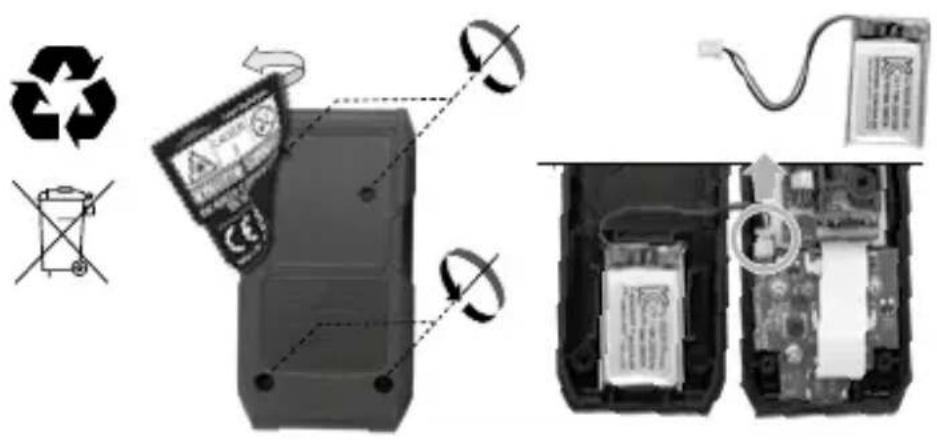

Remoção da bateria

a Indicação comprimento / área / volume
b Nível de medição (referência) atrás / à frente
c Medição Mín./Máx.
d Memória
e Valores medidos / resultados da medição / anomalia
f Pitágoras 1 + 2
g Símbolo de pilha
h Valores intermédios / Valores mín./máx.
i Unidade m

TECLADO:

1 LIGAR / Medição / DESLIGAR, Nível de medição (referência) atrás / à frente
2 Comprimento, Medição Mín./Máx., área, volume, Pitágoras 1 + 2, Memória, Eliminar valores, Nível de medição (referência) atrás / à frente

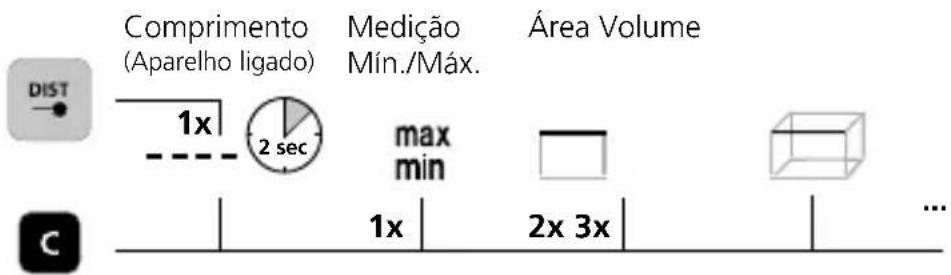

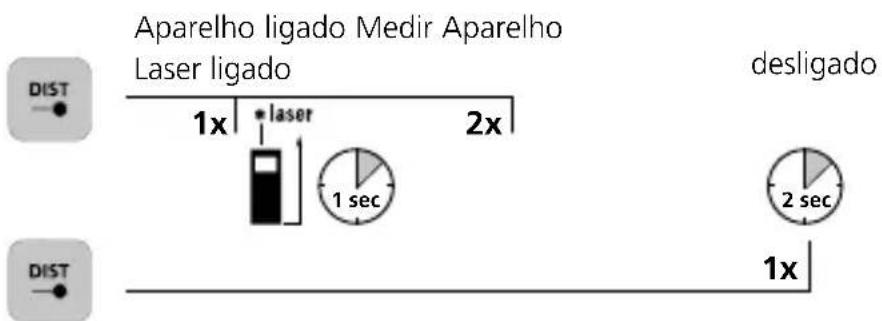

Ligar, medir e desligar:

Mudar as funções de medição:

Pitágoras 1 Pitágoras 2 Memória

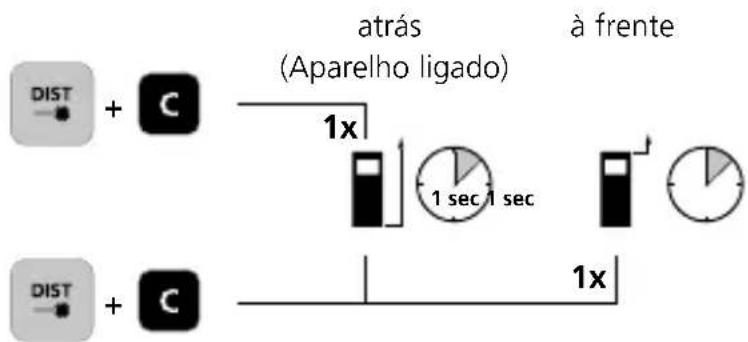

Mudar o nível de medição (referência):

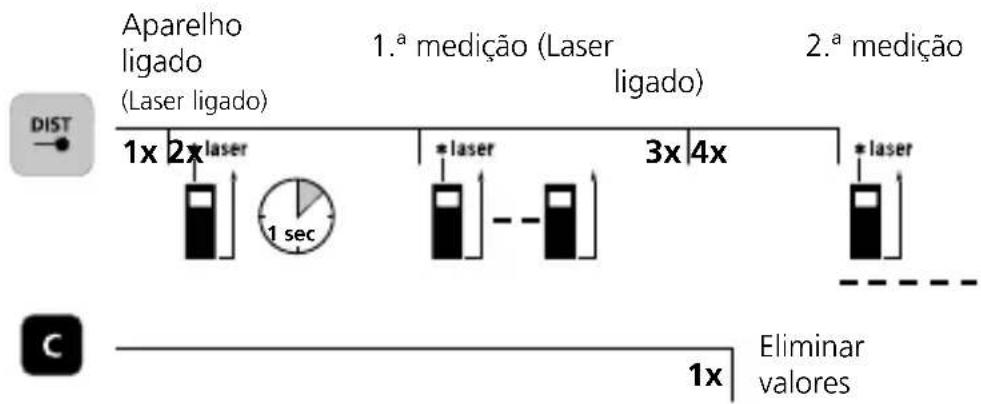

Medição de comprimentos:

Laserliner

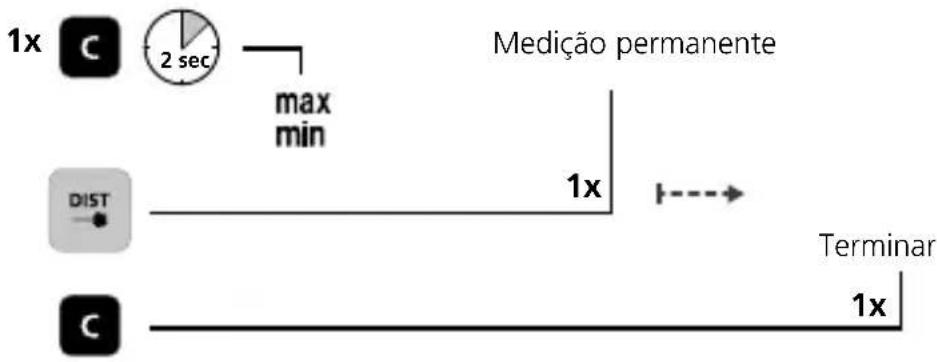

Medição permanente mín./máx.:

2.ª medição1.ª medição:medição

LaserRange-Master Gi4 Mini

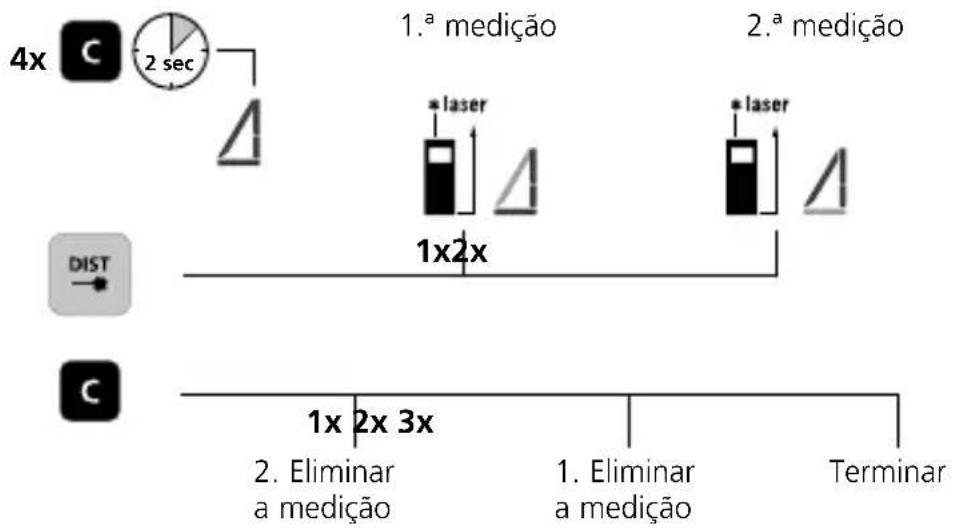

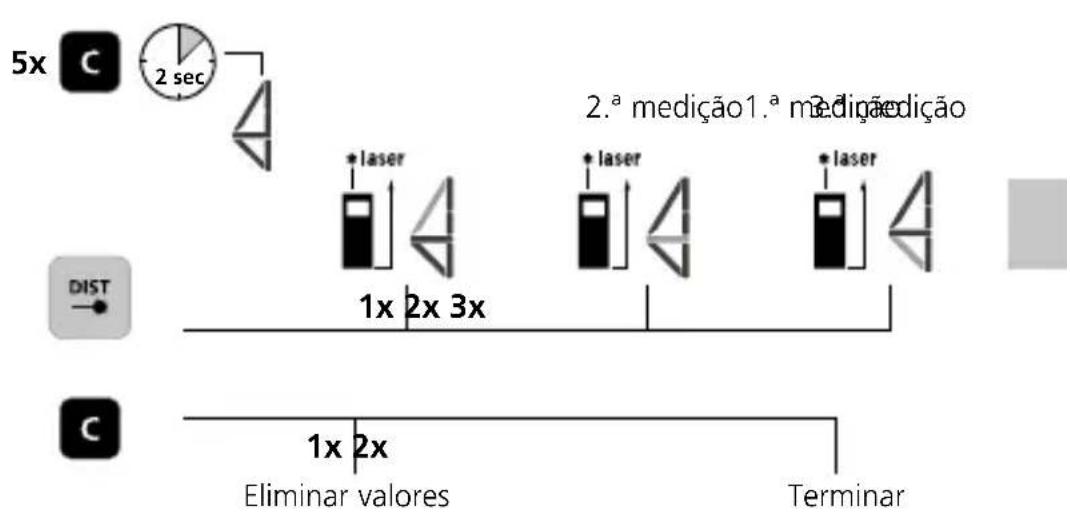

Pitágoras 1:

Pitágoras 2:

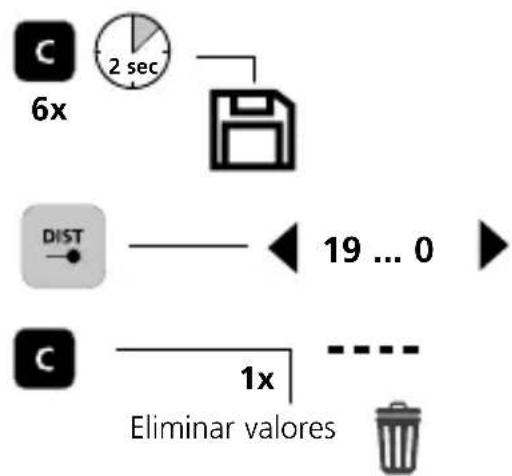

Função de memória:

O aparelho dispõe de mais de 19 espaços de memória.

Laserliner

Código de erro:

Err08: Erro de medição pitagórico

Err11: Erro de parâmetro

Err15: Fora da margem de medição

Err16: Sinal recebido demasiado fraco

Err26: Valor fora da margem de indicação

Indicações importantes

• O laser indica o ponto de medição até ao qual é efetuada a medição. No feixe laser não pode haver interferências de objetos.
• Ao efetuar a medição, o aparelho compensa temperaturas ambiente diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura.
• O aparelho só pode ser usado no exterior com limitações e não pode ser usado com radiacao solar forte.
• Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar ou falsificar os resultados da medicão.
• Se houver condições desfavoráveis, como p. ex. superfícies com más características refletoras, a divergência máx. pode ser superior a 3 mm.
• Alcatifas, estofos ou cortinas não refletem idealmente o laser. Utilize superfície lisas.
• Nas medições através de vidro (vidros de janelas), os resultados de medicão podem ser falsificados.
• Uma função de poupança de energia desliga automaticamente o aparelho.
• Limpar com um pano macio. Não pode penetrar água na caixa.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de um ano. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Dados técnicos (sujeito a alterações técnicas. 25W13)

Exatidão (usual)* ± 2 mm
Margem de medição interior**	0,05 m - 40 m
Classe de laser	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Comprimento de onda laser	515 nm
Memória 19 posições de memória
Classe de proteção IP 40
Desconexão automática 28	seg. laser / 3 min. aparelho
Abastecimento de corrente	Bateria de iões de lítio 3,7V / 3,0Ah / 11,1Wh
Condições de trabalho	-10°C ... 40°C, humidade de ar máx.20 ... 85% rH, sem condensação,altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C, humidade de ar máx.80% rH, , sem condensação
Dimensões (L x A x P) 40 x	75 x 20 mm
Peso 49 g (incl. pacote de acumulador)

* até 10 m de distância de medição com superfície alvo bem refletora e temperatura ambiente. No caso de superfícies alvo mal refletoras, a divergência de medição pode aumentar ± 0,2 mm/m.
** com um máx. de 5000 Lux

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor. Aparelhos elétricos, pilhas e embalagens não devem ser colocados no lixo doméstico. Os consumidores são legalmente obrigados a devolver gratuitamente pilhas e baterias usadas a um ponto de recolha público, a um ponto de venda ou à assistência técnica. A pilha deve ser retirada do aparelho com uma ferramenta convencional, sem o destruir, e entregue a uma recolha separada antes de o aparelho ser devolvido para eliminação. Se tiver alguma dúvida sobre a remoção da pilha, contacte o departamento de assistência da UMAREX-LASERLINER.

Contacte o seu município para obter informações sobre instalações de eliminação adequadas e observe as respetivas indicações de eliminação e segurança nos pontos de recolha.
