Käyttötarkoitus

Laseretäisyysmittarilla voi mitata tarkasti pituuksia, pinta-aloja ja tilavuuksia. Laite soveltuu erinomaisesti myös huonekokojen ja materiaalimenekkien laskemiseen. Kolmiomittaustoiminnolla voidaan mitata korkeus ja etäisyys epäsuorasti.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ei saa joutua lasten käsiin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi, jos paristojen varaustila on alhainen tai jos kotelo on vahingoittunut..
• Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä!

Älä katso säteeseen!

Laser luokka 2 · < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Muutokset laserlaitteeseen on kielletty.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Vihreän laserin teknologiaa

Noin 6 kertaa kirkkaampi kuin tavanomainen

630 - 660 nm laser

Litium-ioni-akun käsittely

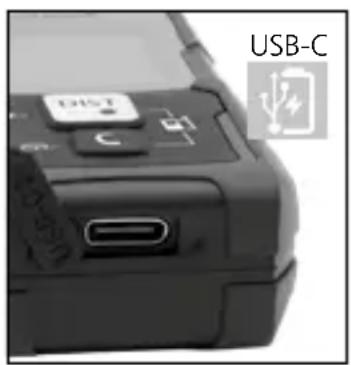

• Akun saa ladata vain mukana toimitettavalla USB-latauskaapelilla tavanomaisella USB-virtalähteellä (5V/>=1000mA). Jos käytät muita verkkolaitteita, takuu raukeaa.
• Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta. Sähköiskun vaara.
• Lataa laitteen akku täyteen ennen käyttöä.
• Kytke verkkolaite/laturi sähköverkkoon ja laitteen akkuun
• Latauskaapelin kytkemisen jälkeen näytössä näkyy koko lataamisen ajan akun kuvake nousevin palkkeineen. Kun lataaminen on valmis, näyttöön tulee akun kuvake, jossa palkkeja on täysi määrä.

Laitteen akku on vaihdettavissa. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

a Pituuden / pinta-alan / tilavuuden näyttö
b Mittaustaso (referenssi) takana / edessä
c Mittaus min. / maks.
d Muisti
e Mitatut arvot / mittaustulokset / virhetoiminto
f Pythagoras 1 + 2
g Paristojen varaustila
h Välimittaukset / min/maks-arvot
i Yksikkö m

1. OFF- DIST C 2.

NÄPPÄIMET:

1 ON / mittaus / OFF, Mittaustaso (referenssi) takana / edessä
2 Pituus, Mittaus min. / maks., pinta-ala, tilavuus, Pythagoras 1 + 2, Muisti, Poista arvot, Mittaustaso (referenssi) takana / edessä

Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan:

Laite ON Mittaus Laite OFF

Laser ON

1x * laser 2x 1 sec

1x

Äskeisten mittausarvojen poistaminen:

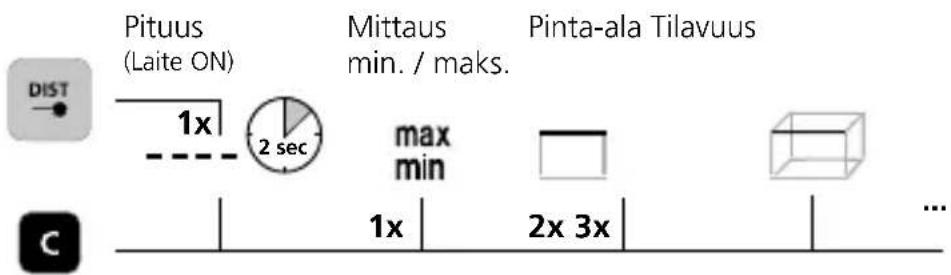

Mittaustoiminnon vaihto:

Pituus (Laite ON) Mittaus min. / maks. Pinta-ala Tilavuus 1x 2 sec max min 1x 2x 3x ...

Pythagoras 1 Pythagoras 2 Muisti

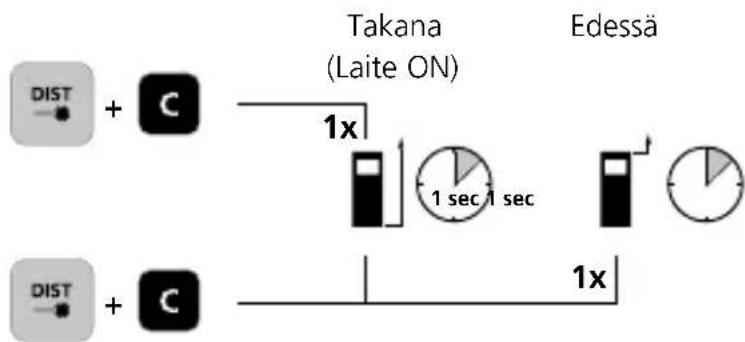

Mittaustason (referenssi) vaihtaminen:


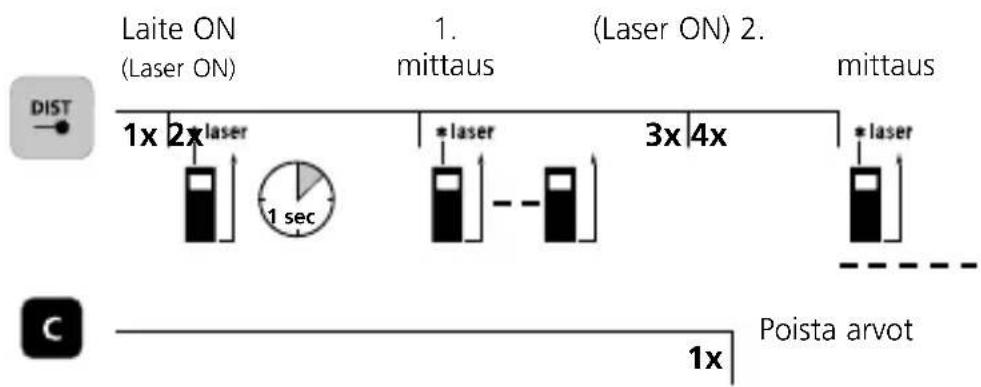

Pituuden mittaus:

Laite ON (Laser ON) 1. mittaus (Laser ON) 2. mittaus 1x 2x laser * laser 3x 4x * laser Poista arvot 1x

Laserliner

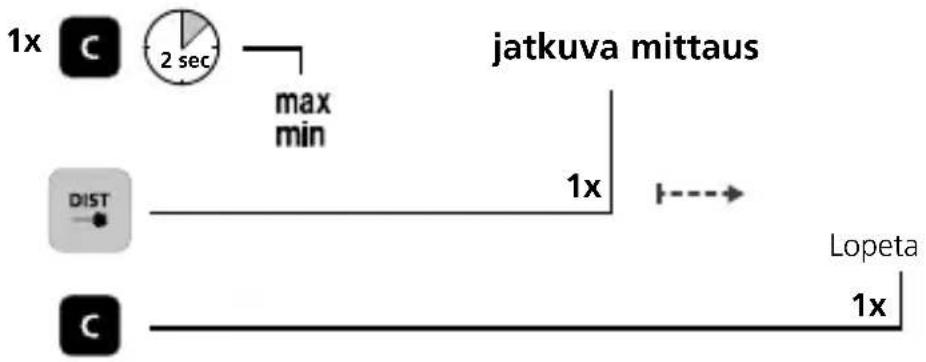

Min-/maks- jatkuva mittaus:

LC-näytössä on suurin arvo (maks), pienin arvo (min) ja tosiarvo.

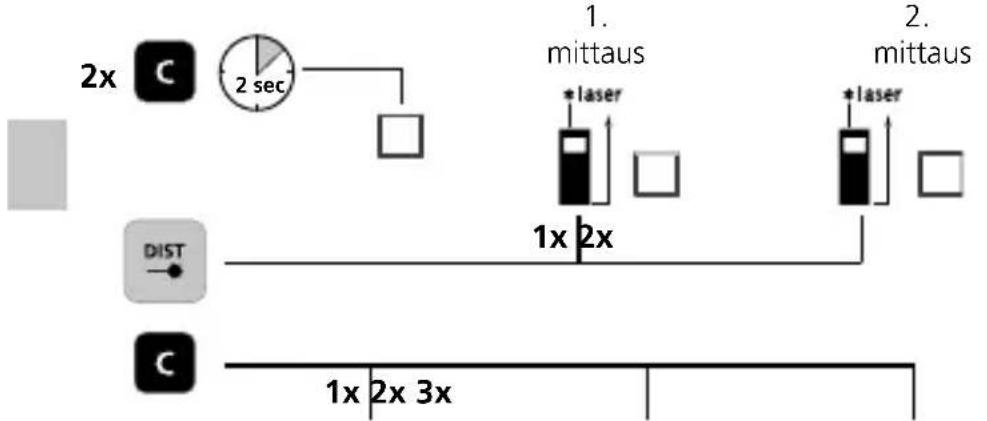

Pinta-alojen mittaus:

1. Poista mittaus2. Poista mittaus Lopeta

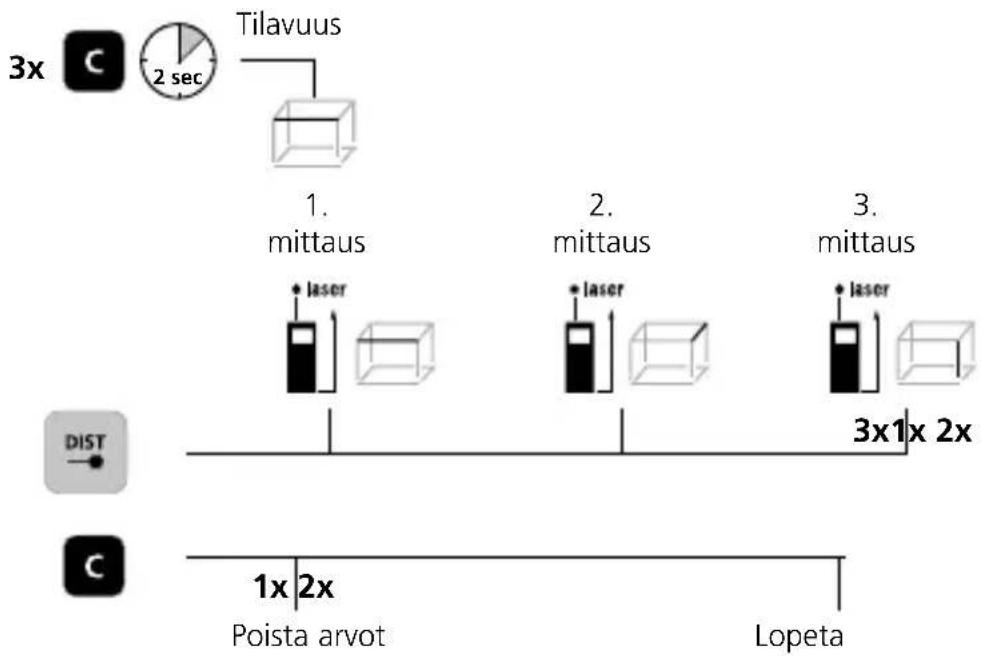

Tilavuuksien mittaus:
        direction LR
        D -->|1x 2x| E
        F -->|1x 2x| G
        H -->|1x 2x| I
        end
    subgraph Display
        direction LR
        E -->|Poista arvot| Lopeta
        G -->|Lopeta| Lopeta
        H -->|Lopeta| Lopeta
    end

LaserRange-Master Gi4 Mini

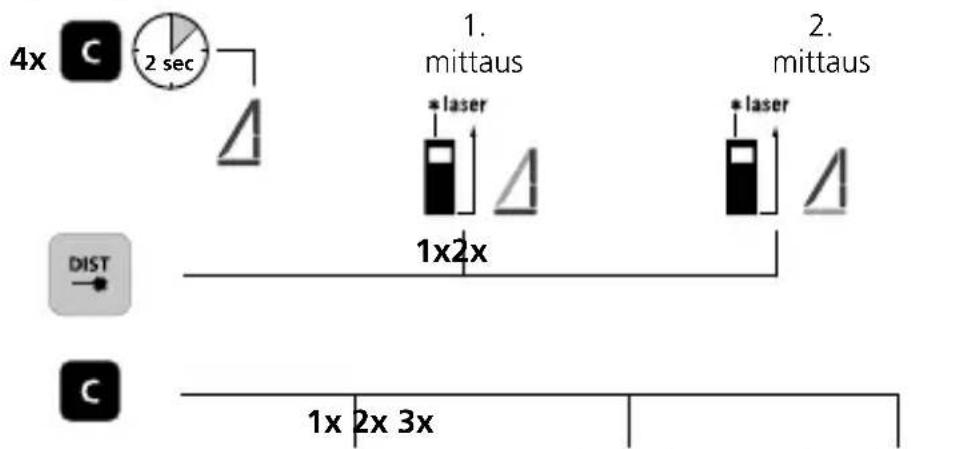

Pythagoras 1:

4x C 2 sec 1. mittaus * laser 2. mittaus 1x2x DIST C 1x 2x 3x

1. Poista mittaus2. Poista Lopietaus

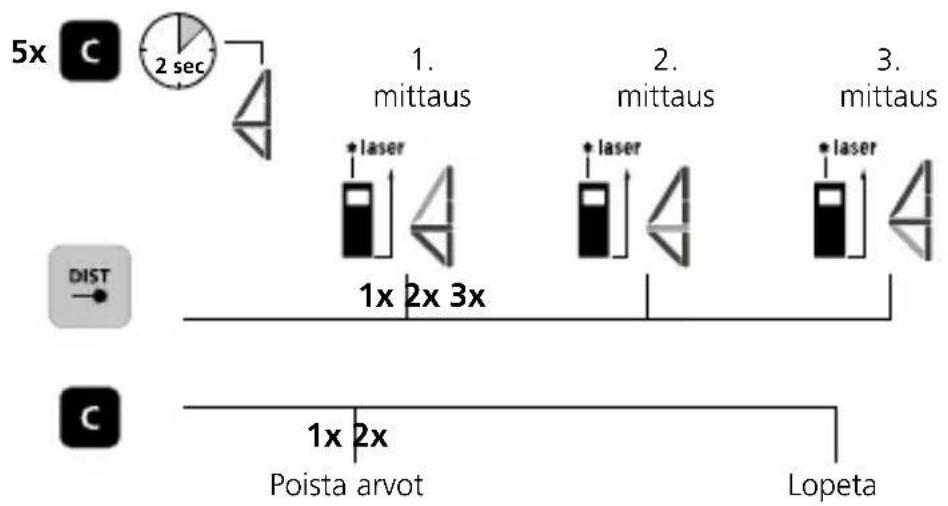

Pythagoras 2:

5x 2 sec 1. mittaus 2. mittaus 3. mittaus 1x 2x 3x DIST Poista arvot Lopeta

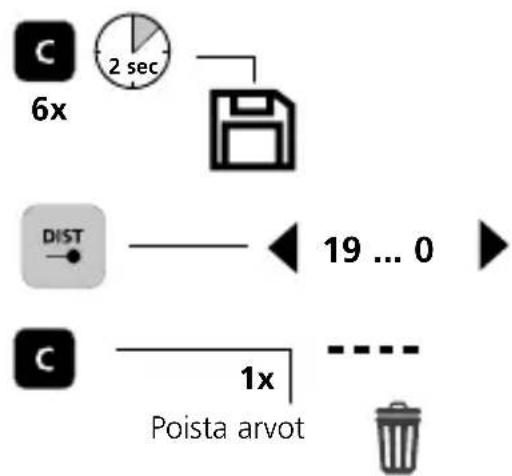

Muistitoiminto:

Laitteessa on yli 19 muistipaikkaa.

6x 2 sec DIST 19 ... 0 Poista arvot 1x

Laserliner

Virheilmoitukset:

Err08: Pythagoraan mittavirhe

Err10: Vaihda paristot

Err11: Parametrivirhe

Err15: Mittausalueen ulkopuolella

Err16: Vastaanotettu signaali on liian heikko

Err26: Arvo on mittausalueen ulkopuolella

Tärkeätä tietää

• Lasersäde etenee mitattavaan kohteeseen saakka. Säteen tiellä ei saa olla muita esineitä.
• Laite ottaa huomioon ympäröivän lämpötilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan lämpötilaan.
• Laitetta voi käyttää ulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi käyttää.
• Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väärentävästi.
• Maksimipoikkeama voi olla suurempi kuin 3 mm epäedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti.
• Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja.
• Lasin läpi (ikkunat) mittaaminen saattaa vääristää mittaustuloksen.
• Virransäästötoiminto kytkee laitteen automaattisesti tilaan OFF.
• Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa päästä vettä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme yksi vuosi. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tekniset tiedot (Tekniset muutokset mahdollisia. 25W13)

Tarkkuus (tyypillinen)* ± 2 mm
Mittausalue (sisätilassa)** 0,05 m - 40 m
Laserluokka	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Laserin aallonpituus 515 nm
Muisti 19 muistipaikkaa
Suojausluokka IP 40
Automaattinen virran-katkaisu	28 s laser / 3 min laite
Virransaanti Li-lon-akku 3,7V / 3,0Ah / 11,1Wh
Käyttöympäristö	-10°C ... 40°C, ilmankosteus maks.20 ... 85% RH, ei kondensoituva,asennuskorkeus maks. 2000 mmerenpinnasta
Varastointiolosuhteet	-20°C ... 70°C, ilmankosteus maks. 80%RH, ei kondensoituva,
Mitat (L x K x S) 40 x 75 x 20 mm
Paino 49 g (sis. akkupaketti)

* jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla korkeintaan ± 0,2 mm/m.
** kun maks. 5000 luksia

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaran-vaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivät ole sekajätettä. Kuluttaja on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Paristo tulee ottaa talteen erikseen ennen laitteen toimittamista hävitettäväksi. Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.
