KÄYTTÖOHJE Quadrum Compact Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Käyttötarkoitus

Tämä pyörivä laser on tarkoitettu vaakalinjojen linjaamiseen. Jalustaan kiinnittämistä varten laitteen kotelon sivussa on 5/8" kierre, joka mahdollistaa laserin sijoittamisen niin, että sillä voi linjata myös pystysuuntia. Laseria voi myös laskea alaspäin elektronisella kaltevuuden säädöllä X- ja Y-akselien suunnassa kaltevuiksien linjaamista varten.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi, jos paristojen varaustila on alhainen tai jos kotelo on vahingoittunut..
  – Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 515/635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
- Älä suuntaa lasersädettä kohti ihmisiä.
- Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
- Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
- Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
– Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
- Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Turvallisuusohjeet

Radiotaajuinen säteily

• Laitteessa on liitäntä radioyhteyttä varten.
• Laite on sähkömagneettisten häiriöiden raja-arvoja koskevien määräysten ja radiolaitteiden saataville asettamista koskevan direktiivin 2014/53/EU mukainen.
• Umarex GmbH & Co. KG vakuuttaa täten, että Quadrum Compact täyttää RED-direktiivin 2014/53/EU oleelliset vaatimukset ja muut määräykset. Vaatimustenmukaisuusvakuutus löytyy kokonaisuudessaan osoitteessa:

Tuotteen erityisominaisuuksia

Pyörivä laser tasaa itse itsensä. Laite asetetaan perusasentoon – /kulman ± 4° sisällä. Automatiikka suorittaa heti tarkkuussäädön: Kolme elektronista mittaustunnistinta säätää X-, Y- ja Z-akselit. Tällöin laser pyörii suurimmalla pyörimisnopeudellaan.

Kuljetuslukitus (Transport LOCK): Laite suojataan kuljetuksen yisellä moottorijarrulla.

Pöly- ja vesisuojaus - laitteessa on erittäin tehokas pöly- ja vesisuojaus.

AntiShake-toiminto: elektroniikka tasaa asentoa myös laitteiden liikkuessa.

Nopea tasaus myös värisevillä pinnoilla ja tuulisella säällä.

ADS Tilt

Anti-Drift-järjestelmä (ADS) estää virheelliset mittaukset.

Toimintaperiaate: Laserlaite tarkistaa tasauksen ADS:n aktivoinnin jälkeen 30 sekunnin välein. Jos laite on siirtynyt pois paikaltaan tai laser menettää korkeusreferenssin, toiminta pysähtyy. Laser vilkkuu ja Tilt-ledi palaa. Voit jatkaa käyttöä painamalla Tilt-painiketta tai sammuttamalla ja käynnistämällä laite.

Virran kytkemisen jälkeen ADS ei ole aktiivisena. ADS on aktivoitava Tilt-näppäintä painamalla, jotta valmiiksi kohdistettu laite on turvattu liikahtamisen, esim. tönäisyn varalta. Vilkkuva kallistustoiminnon ledi ilmoittaa, että ADS on toiminnassa, ks. kuva alla.

ADS kytkeytyy vasta 30 sekunnin kuluttua laserin itsetasauksen päättymisestä (tasausvaihe). Tasausvaiheen aikana kallistusta ilmoittava ledi vilkkuu kerran sekunnissa, nopea vilkkuminen ilmoittaa, että ADS on toiminnassa.

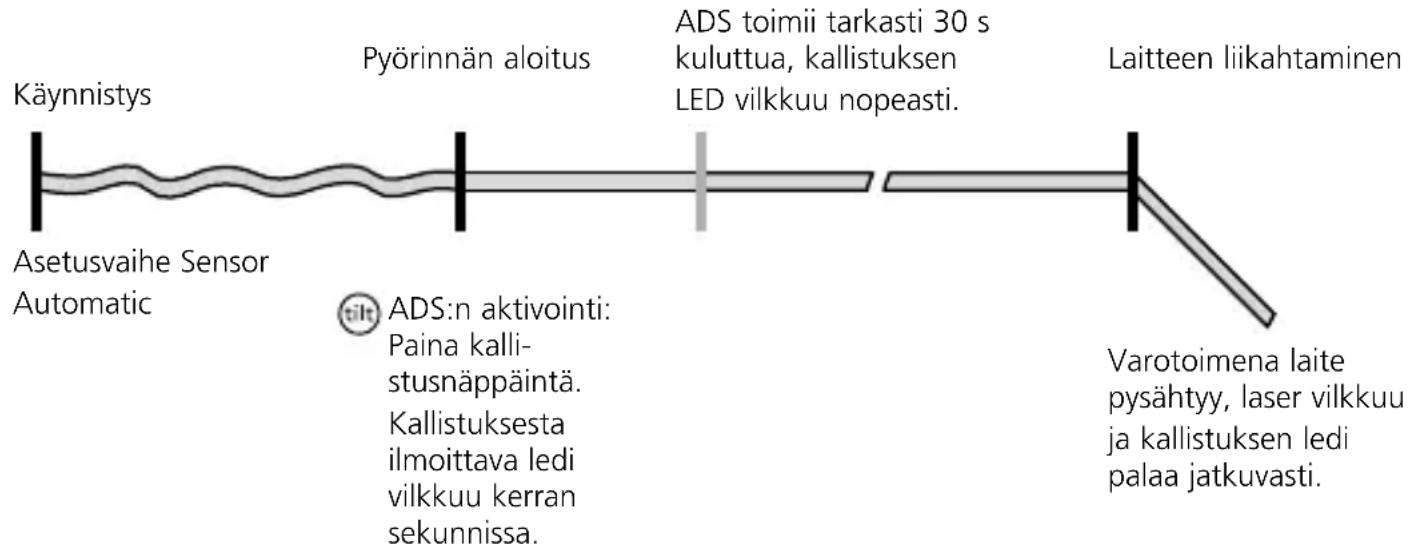

ADS-toiminto

Käynnistys Asetusvaihe Sensor Automatic Pyörinnän aloitus ADS toimii tarkasti 30 s kuluttua, kallistuksen LED vilkkuu nopeasti. Laitteen liikahtaminen tilt ADS:n aktivointi: Paina kalli- stusnäppäintä. Kallistuksesta ilmoittava ledi vilkkuu kerran sekunnissa. Varotoimena laite pysähtyy, laser vilkkuu ja kallistuksen ledi palaa jatkuvasti.

Laserliner

Verkkolaitteen / litiumioniakkujen käsittely

• Akun voi ladata joko laitteessa mukana toimitettavalla 9 V:n virtalähteellä tai laitteesta erillään akun USB-C-liitännän kautta USB-C-virtalähteellä.
• Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta. Sähköiskun vaara.
• Lataa laitteen akku täyteen ennen käyttöä.
• Kytke verkkolaite/laturi sähköverkkoon ja laitteen akkuun. Käytä vain laitteen mukana toimitettavaa verkkolaitetta.

Jos käytät muita verkkolaitteita, takuu raukeaa.

• Laitetta ladattaessa näytön ledit vilkuvat nousevasti oikealta vasemmalle. Lataus on päättynyt, kun kaikki kolme lediä palavat jatkuvasti.
• Akkua ladattaessa palaa akkukotelon punainen ledi. Sininen ledi ilmoittaa, että akku on ladattu täyteen.

USB-C FOR BATTERY PACK

Aseta paristot kauko-ohjaimeen.

Avaa paristolokero ja aseta paristot (2 x 1,5V LR6 (AA)) sisään ohjeiden mukaisesti. Tarkista oikea napaisuus.

a Vertailulaserin lähtö
b Prismapää / lasersäteen lähtö
c Ohjaustaulu
d Infrapunasignaalin
e vastaanottoalue Verkkolaitteen liitäntä
f 5/8" kierre
g Akkulokero

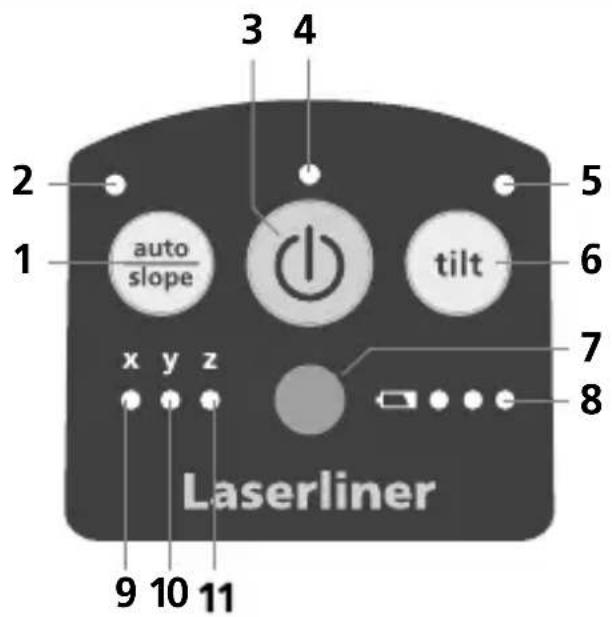

3 4 2 5 1 auto slope x y z 9 10 11 Laserliner

1 auto/slope-toiminto
2 Ledi auto/slope-toiminto: Ledi ei pala: automaattisuuntaus Ledi palaa: manuaalisuuntaus
3 ON/OFF-painike
4 Toiminnannäyttöe
5 Kallistustoiminnon ledi
6 Kallistustoiminto
7 Infrapunasignaalin vastaanottoalue
8 Lataustilan näyttö
9 X-akselin led-valo
10 Y-akselin led-valo
11 Z-akselin led-valo

Laserliner

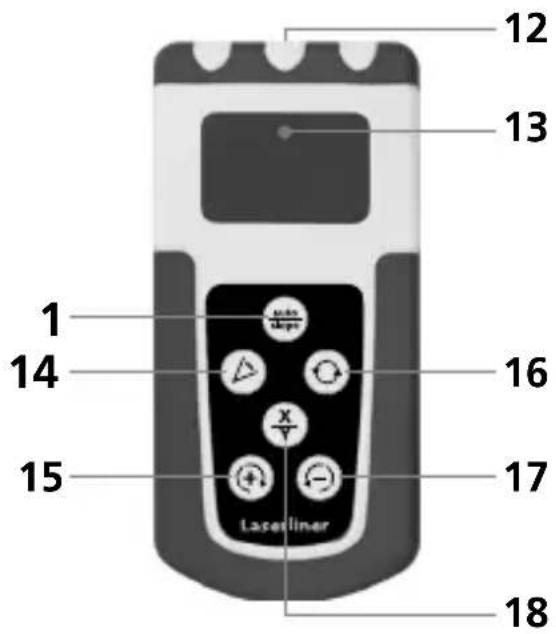

12 13 1 14 15 16 X - Laserliner 17 18

12 Radiotaajuinen-signaalin lähtö
13 Toiminnannäyttö
14 Scan-Modus
15 Kohdistuspainike (kierto oikealle) auto/slope-toiminto: Siirrä X/Y-akseleita ylöspäin
16 Pyörintänopeuden valinta 600 / 30 / 0 1/min
17 Kohdistuspainike (kierto vasemmalle) auto/slope-toiminto: Siirrä X/Y-akseleita alaspäin
18 X/Y-akselin muuttaminen

Avaruushilat: Näyttävät lasertasot ja toiminnot.

auto: automaattitasaus / slope: manuaalitasaus

auto auto slope

Vaakatasaus Pystytasaus Vino pinta 90° kulma 180°

viitetoiminto

Vaakasuuntaus ja pystysuuntaus

- Vaaka: Aseta laite mahdollisimman tasaiselle alustalle tai kiinnitä se kolmijalkaan.

- Käyttö pystysuunnassa: Aseta laite kyljelleen. Ohjauspaneeli osoittaa ylöspäin. 5/8“:n avulla laite voidaan asentaa pystysuoraan jalustalle.

— Paina ON/OFF-painiketta.

- X- ja Y-akselin led-valot vilkkuvat: Vaakasuoran asennon linjaaminen on käynnissä. Vaaitus on valmis, kun led-valo palaa jatkuvasti.

- Z-akselin led-valo vilkkuu: Laseria on kallistettu sivulle niin, että ohjauspaneeli on ylöspäin ja pystysuorassa asennossa linjaaminen on käynnissä. Vaaitus on valmis, kun led-valo palaa jatkuvasti.

auto auto

(

(1)

Laserliner

! auto/slope-toiminnon ledi ei pala: Automaattisuuntaus

Laite tasaantuu automaattisesti ± 4°:n alueella. Tasausvaiheen aikana laser pyörii ja kallistus-LED vilkkuu. Kun tasaus on valmis, kallistus-LED vilkkuu nopeasti. Laser pyörii maksiminopeudella. Katso myös kohta „Sensor Automatic“ ja „ADS-Tilt“.

Jos laite on asetettu liian vinoon (kallistus yli 4°), prismapää pysähtyy ja laserviiva sekä auto/slope-ledi vilkkuvat. Aseta laite tasaisemmalle alustalle.

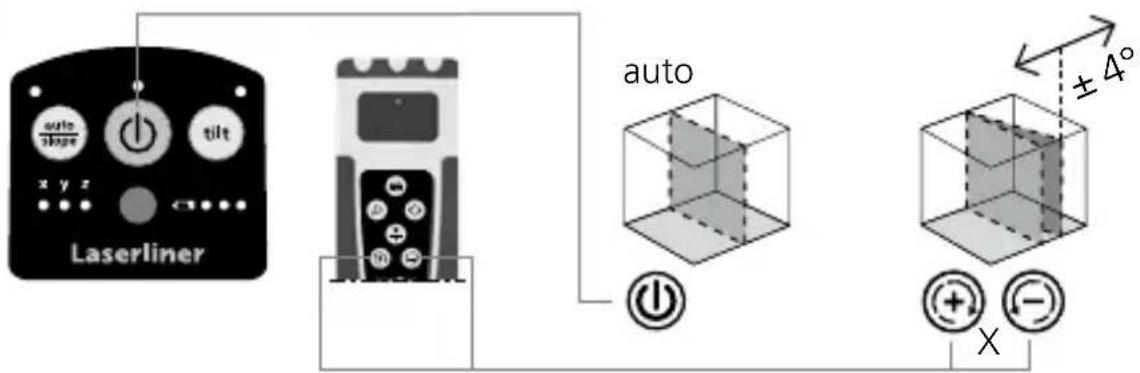

Pystylasertason kohdistus

Pystykäytön lasertaso on tarkasti kohdistettavissa. "Sensoriautomatiikka" pysyy aktiivisena ja suuntaa pystylasertason oikein. Ks. oheinen kuva.

auto slope x y z Laserliner auto ±4° X

! Auto/slope-ledin vilkkuminen ilmoittaa, että max. säätöalue 4° on saavutettu. Tee laitteen vaaka-asetus, sammuta ja käynnistä laite.

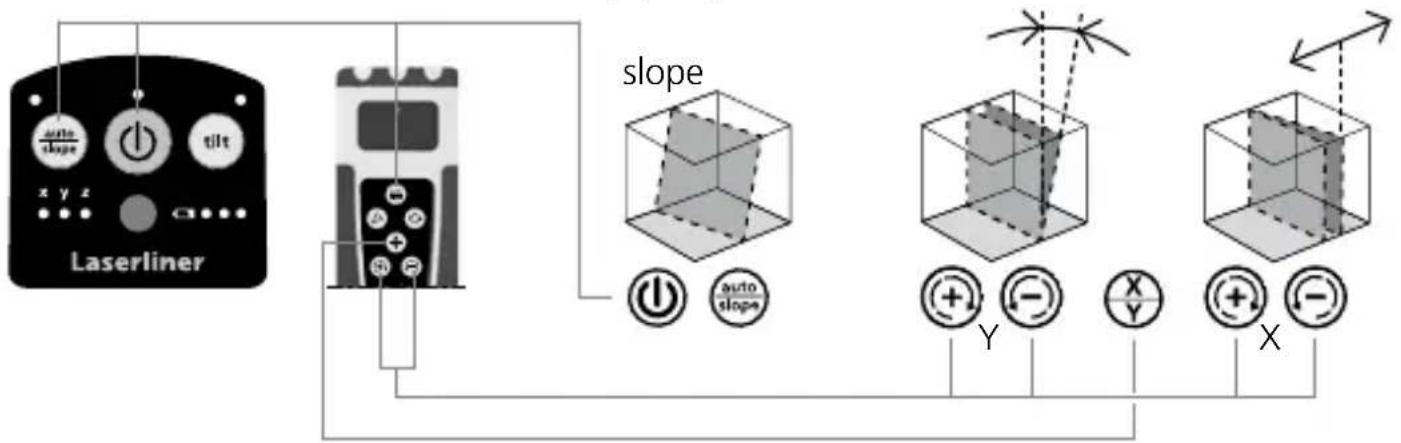

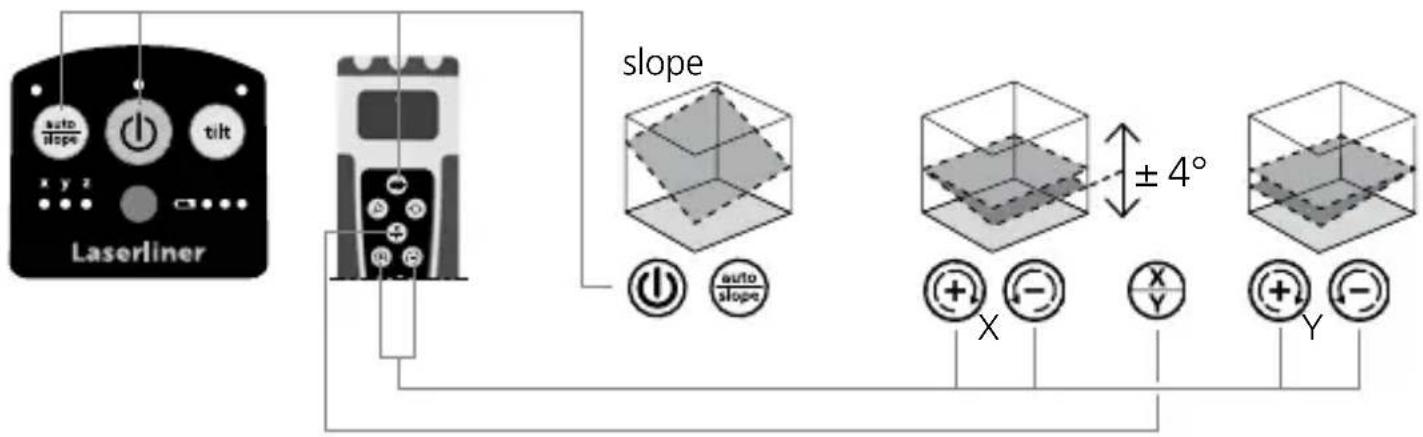

Kallistustoiminto max. 4° - vaaka

Kallistustoiminnon aktivointi pysäyttää sensoriautomatiikan. Aktivoi toiminto auto/slope-painikkeella. Nyt voit tehdä moottorikäyttöistä kallistusta plus/miinus-painikkeilla. X- ja Y-akseli on säädettävissä erikseen. Ks. oheiset kuvat

Kallistustoiminto max. 4° - pysty

Kallistustoiminto on ensin poistettava käytöstä, jotta sitä voi käyttää.

Kun max. kallistus 4° on saavutettu, laser pysähtyy ja vilkkuu. Oikaise kallistuskulmaa.

Laserliner

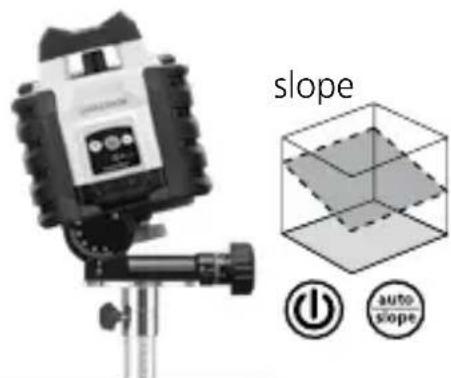

Kallistustoiminto > 4°

Suurissa kallistuksissa voit käyttää lisävarusteena saatavaa kulmalevyä, tuotenro 080.75. VIHJE: Anna laitteen ensin tasata itsensä ja aseta kulmalevy nollaan. Kytke sitten sensoriautomatiikka auto/slope-näppäimellä pois käytöstä. Kallista sen jälkeen laite haluamaasi kulmaan.

auto/slope-toiminnon ledi palaa: Manuaalisuuntaus

Laserin käyttötavat

Pyörintä

Pyörinnän painikkeella valitaan seuraavat nopeudet: 0, 300, 600 1/min

Pistetoiminto

Siirry pistetoimintoon painelemalla pyörinnän painiketta, kunnes laser ei enää pyöri. Laser voidaan kääntää haluttuun asentoon kohdistuspainikkeilla.

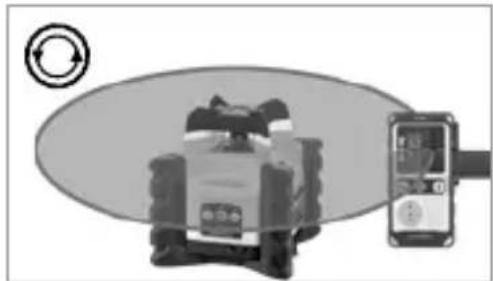

Skannaus

Skannauspainikkeella voit aktivoida ja säätää voimakkaan valosegmentin. Käytössäsi on 4 segmentin leveyttä. Segmentti suunnataan kohdistuspainikkeilla.

Laservastaanottimen (lisävaruste) käyttö: Säädä pyörivään laseriin maksiminopeus ja käynnistä laserin vastaanotin. Ks. laservastaanottimen käyttöohje.

Seuranta-tila (valinnainen)

Quadrum Compact on yhteensopiva Tracking-toimintoa käyttävien vastaanotinten kanssa, joten Tracking on käytettävissä tällaisten vastaanotinten kanssa. Tällöin pyörivä laser kohdistaa itsensä radioyhteyden avulla vastaanottimeen automaattisesti.

Voit käyttää toimintoa kytkemällä vastaanottimen päälle ja painamalla vastaanottimessa olevaa yhdistämispainiketta. "Yhdistetty"-symboli tulee näkyviin. Sen lisäksi laserin käyttötilan ilmaisin (4) vilkkuu. Siirrä sitten vastaanotin haluamaasi sijaintiin. Auto Track -painikkeen painamisen jälkeen laserlinja siirtyy automaattisesti vastaanottimen kohdalle. Se voi kestää hetken vastaanottimen sijainnista riippuen.

Sijainti on löytynyt, kun vastaanottimen seurantasymboli lopettaa vilkkumisen. Saat lisätietoja vastaanottimesi käyttöoppaasta.

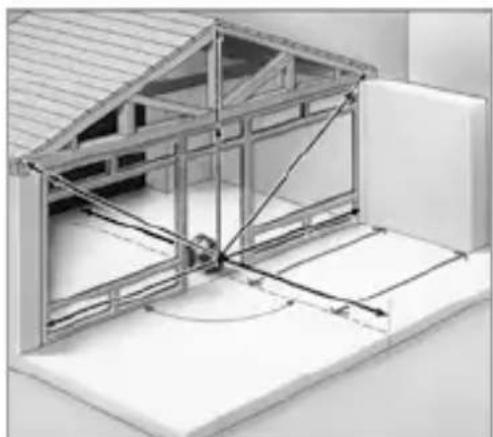

Vertailulaserin käyttö

Laitteessa on vertailulaser. Pystykäytössä vertailusädettä käytetään laitteen tasaukseen. Kohdista vertailusäde tätä varten seinän suuntaiseksi. Pystysuora lasertaso on nyt aoikeassa kulmassa seinään, ks. kuva. Seurantatoiminto on käytettävissä myös pystykäytössä.

Kalibrointitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite. Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä. TÄRKEÄÄ: Sensoriautomatiikan täytyy olla toiminnassa (auto/slope-ledi ei pala).

1. Merkitse piste A1 seinään. (Pistetoiminolla)
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

1. A1 2. A1 180° A2

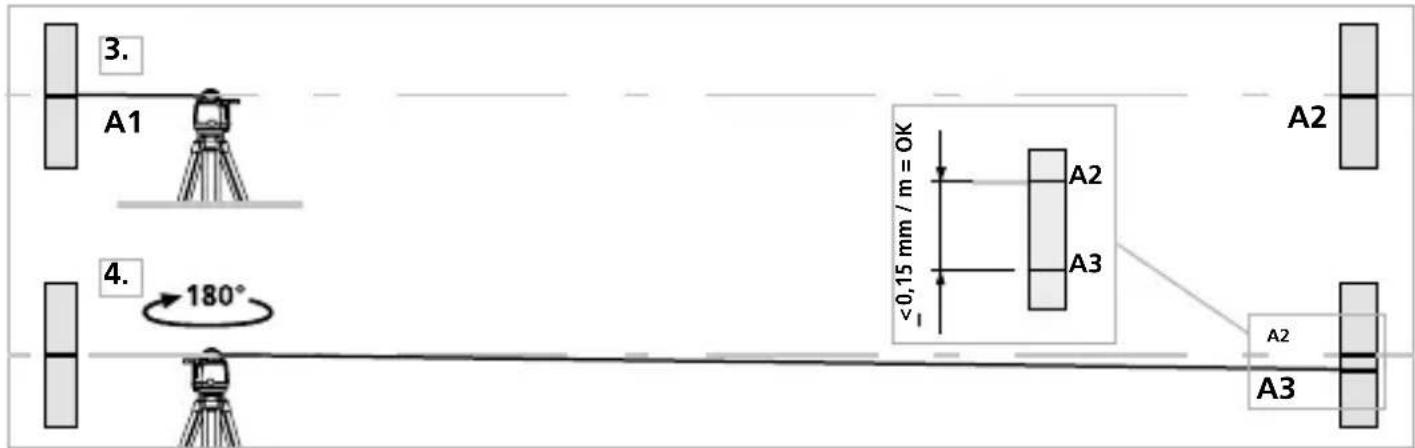

Kalibroinnin tarkistus

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite X-akselille.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus on X-akselin toleranssi.
3. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.

3. A1 4. 180° <0,15 mm / m = OK A2 A3 A2 A3

Uusi säätö on tarpeen, jos X-, Y- tai Z-akselien pisteiden A2 ja A3 välinen etäisyys on enemmän kuin 0,15 mm / m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

Säätötoiminto

Muista tasata pyörivä laser säätämisen yhteydessä.

Kytke laite päälle. Kallistustoiminnon kytkeminen pois päältä.

X-akselin säätö

Säätötoiminnon aktivointi: Paina ON/OFF-painiketta 3 sekunnin ajan, kunnes auto/slope LED vilkkuu.

Säätö: Aja laserviiva kohdistusnäppäimellä kaukosäätimen senhetkisestä kohdasta vertailupisteen A2 korkeudelle. Sitä varten napauta kohdistusnäppäintä kerran sekunnissa, kunnes haluamasi paikka on saavutettu.

Säädön kumoaminen: Sammuta laite.

Tallentaminen: Tallenna uusi säätö painamalla ON/OFF-painiketta uudelleen 3 sekunnin ajan.

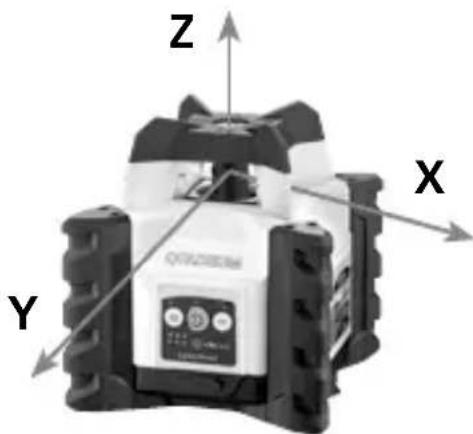

Y- ja Z-akselin säädöt

Jos haluat säätää Y-akselia, siirry kaukosäätimen X/Y-painikkeella Y-akselille ja toimi samalla tavalla kuin X-akselin säätämisessä.

Z-akselin säätö: aseta laite pystyasentoon ja tee samat toimet kuin X-akselin säädöissä.

Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen. Tarkista aina samalla kertaa kaikki akselit.

Tekniset tiedot (Tekniset muutokset mahdollisia. 25W21)
Vaadittava pyörimisnopeus 0, 300, 600 1/min
Laserin vastaanottoalue max. 300 m
Vastaanottimen pituus 45 mm
Laserin käyttötavat	Käsivastaanotto, Pistetoiminto, Pyörintä, Skannaus
Itse-tasauksen kesto n. 30 s koko työkulman alueelle
Itsetasausalue ± 4°
Tarkkuus ± 0,15 mm / m
Vaaitus vaaka-/pystysuunnassa automaattisesti
Laserin aallonpituus 635 / 515 nm
Laserin aallonpituus Viitesäde	650 nm
Laserluokka	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Kotelointiluokka IP 66
Virtalähde Li-lon-akkupaketti 7,4V / 2,6Ah / 19,24Wh
Jalustakierre 5/8" kierre
Käyttöaika n. 20 h
Latausaika n. 4 h
Käyttötiedot lähetysmoduulia	Liitäntä: 2,4 GHz ISM-SRD, Taajuusalue: ISM-taajuusalue 2400-2483, 5 MHz, 40 kanavaa, Lähetysteho: <10 mW, Kaistanleveys: 2 MHz, Modulaatio: GFSK
Käyttöympäristö	-10°C ... 50°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 70°C, ilmankosteus maks. 80% RH
Mitat (L x K x S) 170 x 188 x 170 mm
Paino	1,575 g (sis. akun)
Kauko-ohjain
Virtalähde 2 x 1,5V LR6 (AA)
Kauko-ohjaimen toimintasäde	max. 40 m (RF-ohjaus)
Paino	146 g (sis. paristot)

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Poista akku laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Suosittelemme kalibrointiväliksi yhtä vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivät ole sekajätettä. Kuluttaja on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Paristo tulee ottaa talteen erikseen ennen laitteen toimittamista hävitettäväksi. Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita:
