BRUKSANVISNING Quadrum Compact Laserliner

Omgang med lasere i klasse 2

Omgang med RF-radiostråling

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Avsedd användning

Den här rotationslasern är avsedd för inriktning av horisontala plan. Tack vare den integrerade 5/8"-gångan på höljet för montering på stativ, är den också lämplig för vertikal inriktning. För fastställande av lutningar via elektronisk lutningsinställning kan lasern sänkas ner i X- eller Y-axelns riktning.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner sluta fungera, batteriets laddning är svag eller om höljet är skadat.
  – Se till att apparaten vid användning utomhus bara används vid gynnsamma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

- Observera: Titta inte in i en direkt eller reflekterad stråle.

– Rikta inte laserstrålen mot någon person.

- Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.

- Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

- Använd inte lasern i ögonhöjd (1,40 ... 1,90 m).

- Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.

- I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.

- Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas.

Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

- Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Säkerhetsföreskrifter

Kontakt med radiovågor

• Enheten är utrustad med ett radiogränssnitt.
• Enheten uppfyller föreskrifterna och gränsvärdena för elektromagnetisk kompatibilitet och radiostrålning enligt RED-riktlinjen 2014/53/EU
• Härmed förklarar Umarex GmbH & Co. KG, att radioanläggningen Quadrum Compact s uppfyller de viktiga kraven och andra bestämmelser enligt riktlinjen för europeisk radioutrustning 2014/53/EU (RED). Den fullständiga texten i EU:s konformitetsförklaring kan hämtas på följande internetadress:

Speciella produktegenskaper och funktioner

SIGNAL AUTOMATIC Rotationslasern riktar upp sig själv. Den sätts i en lämplig grundinställning – inom arbetsvinklar på ± 4°. Fininställningen tar över från automatiken: Tre elektroniska mätsensorer registrerar därvid X-, Y- och Z-axlarna. Lasern roterar då med maximalt varvtal.

Transport-LOCK: Apparaten skyddas vid transport av en särskild motorbroms.

Skydd mot damm och vatten – Mätinstrumenten utmärker sig genom att de är skyddade mot damm och regn.

AntiShake-funktion: Elektroniken nivellerar kontinuerligt enheten även om enheten flyttas. Lämplig för nivellering på vibrerande ytor och vid blåsiga väderförhållanden.

ADS Tilt

Anti-Drift-systemet (ADS) förhindrar felmätningar.

Funktionsprincip: 30 sekunder efter aktivering av ADS kontrolleras korrekt inställning av lasern kontinuerligt. Om apparaten flyttas genom yttre påverkan, eller om lasern förlorar sin höjdreferens, stannar lasern. Dessutom lyser både lasern och vipp-lysdioden permanent. För att kunna arbeta vidare måste man trycka på vippknappen igen eller stänga av och slå på apparaten igen.

tilt ADS är inte aktivt efter påslagning. För att skydda den inställda apparaten mot lägesförändringar genom yttre påverkan måste ADS aktiveras genom att trycka på vippknappen. ADS-Funktion visas genom att vipp-LED blinkar; se bild nedan.

ADS-systemet slår på övervakningen först 30 sekunder efter slutförd nivellering av lasern (inriktningsfas). Vipp-LED blinkar en gång per sekund under inriktningsfasen och blinkar snabbt när ADS är aktivt.

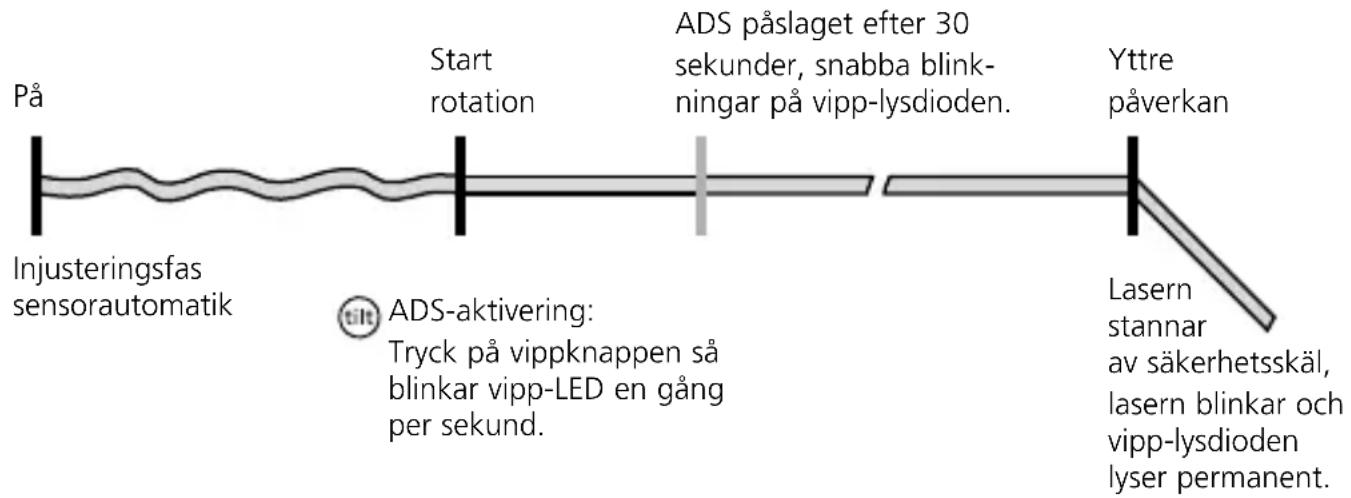

Funktionsätt ADS

Laserliner

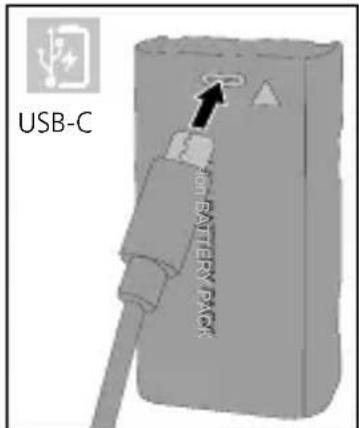

Hantering av nätdelen / litiumjonbatteriet

- Batteriet kan laddas i enheten med den medföljande 9 V-nätdelen men även externt via USB-C-uttaget som är integrerat i batteriet med en USB-C-nätdel av standardtyp.

- Nät-/laddningsaggregat får endast användas i slutna rum, får inte utsättas för fukt eller regn, då det annars finns risk för en elektrisk stöt.

– Ladda enheten helt innan du använder den.

- Anslut nät-/laddaren till elnätet och enhetens batteri- paket till anslutningsuttaget. Använd bara det medföljande nät-/laddningsaggregatet. Garantin gäller inte om felaktigt nät-/laddningsaggregat används.

- När enheten laddas, blinkar LED-lamporna stigande från höger till vänster. Laddningen är klar när alla tre LED-lamporna lyser konstant.

- När batteriet laddas lyser en LED på nät-/laddningsaggregatet orange. Laddningen är klar och avstängd när denna LED lyser blått.

USB-C USB BATTERY PACK

Isättning av batterier i fjärrkontrollen

Öppna batterifacket och lägg i batterier (2 x 1,5V LR6 (AA)) enligt installationssymbolerna. Se till att vända polerna rätt.

a Utgång för referenslaser
Prismahuvud/utgång
för laserstråle
c Kontrollpanel
d Mottagningsfält för infraröd signal
e Anslutningsuttag för nät-/laddningsaggregat
f 5/8"-gänga
g Batterifack

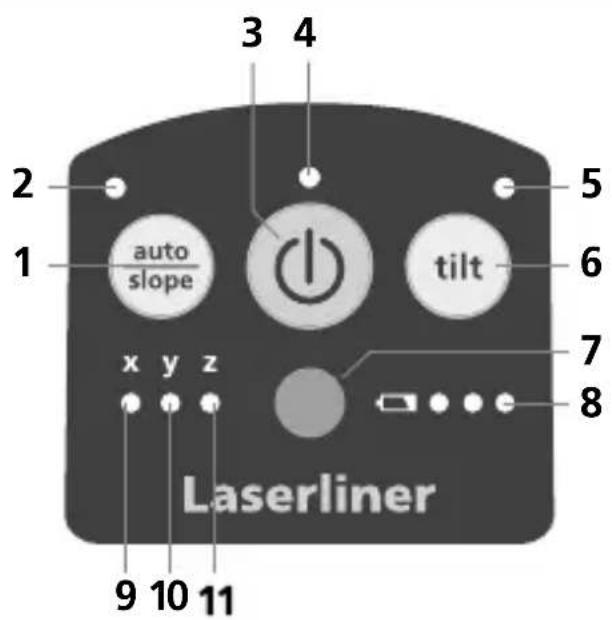

3 4 2 5 1 auto slope x y z 9 10 11 tilt 7 8 Laserliner

1 auto/slope-funktion
2 LED auto/slope-funktion:
Lysdiod släckt:
Automatisk injustering
Lysdiod tänd: Manuell injustering
3 Strömbrytare PÅ/AV
4 Driftsindikator
5 LED Vipp-funktion
6 Vipp-funktion
7 Mottagningsfält för infraröd signal
8 Laddningsindikator
9 LED för X-axel
10 LED för Y-axel
11 LED för Z-axel

Laserliner

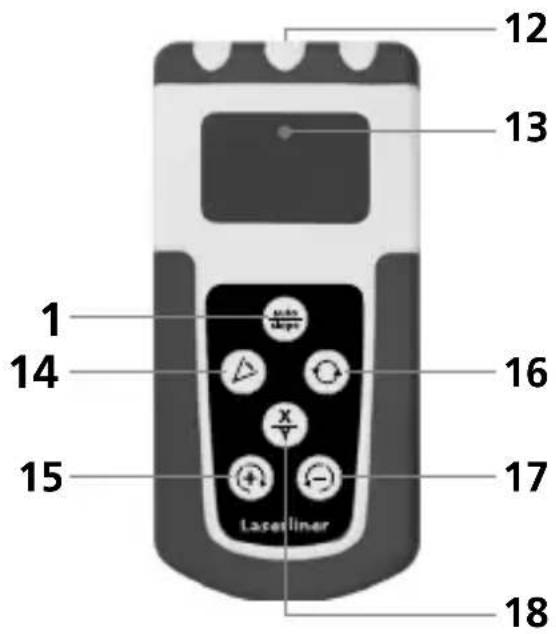

12 13 1 14 15 16 X - Laserliner 17 18

12 Utgång för radiovågor signal
13 Driftsindikator
14 Skanningsläge
15 Positioneringsratt (vrid åt höger) auto/slope-funktion: Flytta X/Y-axlarna uppåt
16 Välj rotationshastighet: 600 / 300 / 0 varv/min
17 Positioneringsratt (vrid åt vänster) auto/slope-funktion: Flytta X/Y-axlarna nedåt
18 Ändra X/Y-axeln

Rumsgaller: De visar laserplanen och funktionerna.

auto: automatisk injustering / slope: manuell injustering

auto auto slope

Horisontell nivellering

Vertikal nivellering

Lutande plan 90° vinkel 180° referens- funktion

Horisontell och vertikal nivellering

- Horisontell: Ställ apparaten på en yta som är så jämn som möjligt eller fäst den på ett stativ.

- Vertikal: Placera apparaten på sidan. Kontrollpanelen pekar uppåt. Med 5/8" kan apparaten monteras vertikalt på ett stativ.

- Tryck på strömbrytaren.

- LED för X- och Y-axel blinkar: Lasern befinner sig i inriktningsprocess för horisontalt läge. Så snart LED-lampan lyser kontinuerligt, är nivelleringen klar.

- LED för Z-axel blinkar: Lasern är lutad på sidan med kontrollpanelen uppåt och befinner sig i inriktningsprocess för vertikalt läge. Så snart LED-lampan lyser kontinuerligt, är nivelleringen klar.

auto auto

(

(1)

Laserliner

Lysdiod auto/slope-funktion släckt: Automatisk injustering

Apparaten nivellerar sig själv automatiskt inom ett område på ± 4°. Under nivelleringsfasen roterar lasern och LED-lampan för lutning blinkar. När nivelleringen är klar blinkar LED-lampan för lutning snabbt. Lasern roterar med maximal hastighet. Se även avsnitten „Sensorautomatik“ och „ADS-Tilt“.

Om apparaten ställs upp med för stor lutning (mer än 4°), står prismahuvudet stilla och lasern och LED auto/slope blinkar. Då måste apparaten ställas upp på en jämnare yta.

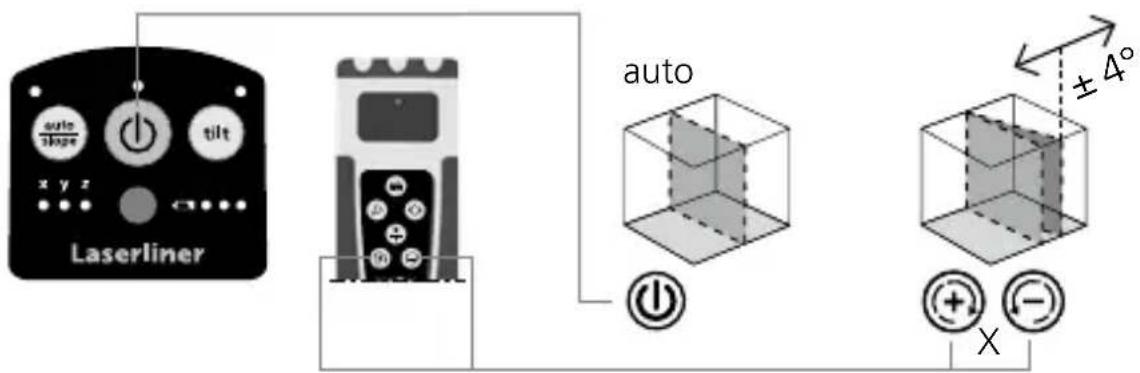

Positionering av de vertikala laserplanen

I vertikaldrift kan laserplanen positioneras exakt. „Sensorautomatiken“ förblir aktiv och nivellerar de vertikala laserplanen. Se nedanstående bild.

auto slope x y z tilt Laserliner auto ±4° X

När auto/slope-lysdioden blinkar, har det maximala justeringsområdet på 4° nätts. Ställ sedan apparaten horisontellt samt stäng därefter av den och slå sedan på den igen.

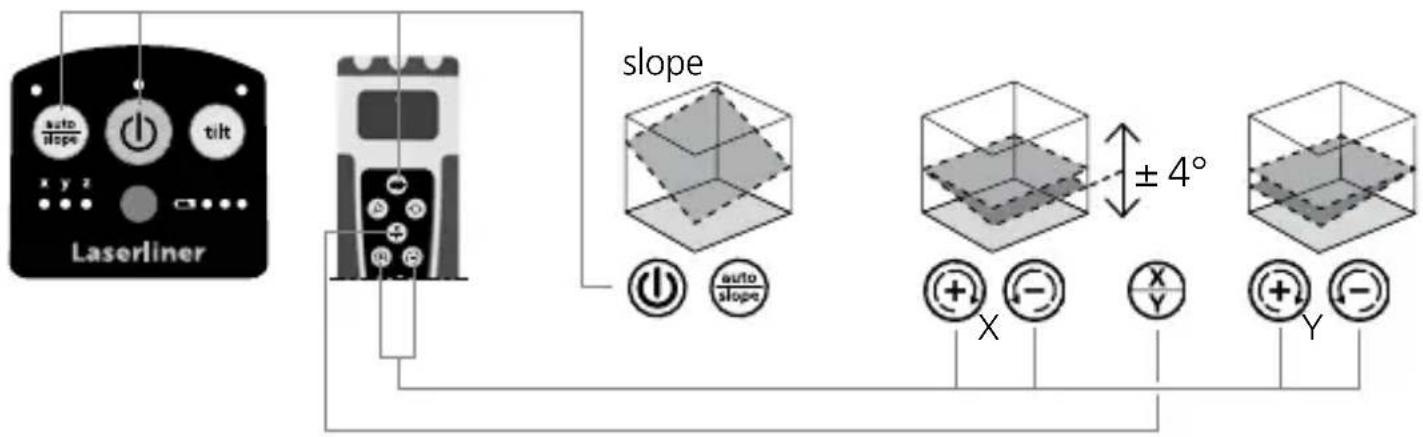

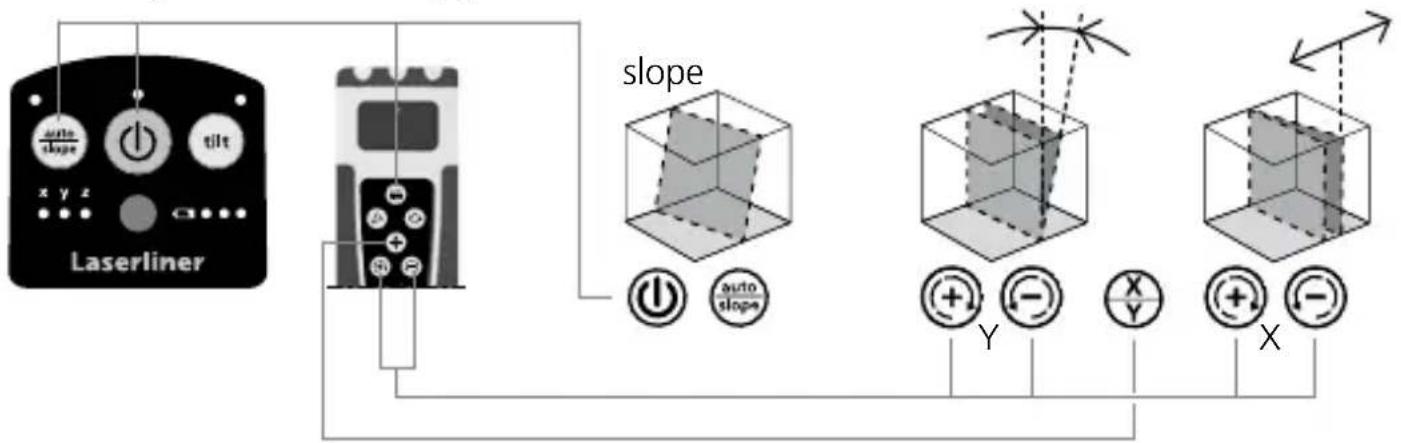

Lutningsfunktion upp till 4° – horisontellt

Vid aktivering av lutningsfuktionen stängs sensorautomatiken av. Tryck då på knappen auto/slope. Med plus/minus-knapparna kan man justera lutningen med hjälp av motorn. Då kan X- och Y-axlarna justeras var för sig. Se nedanstående bild.

Lutningsfunktion upp till 4° – vertikalt

! För att komma åt lutningsfunktionen, måste vippfunktionen vara avaktiverad.

! När det maximala lutningsområdet på 4° uppnåtts, stannar lasern och blinkar. Minska då lutningsvinkeln.

Laserliner

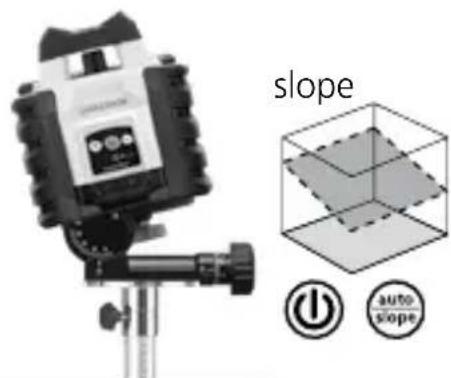

Lutningsfunktion > 4°

Större lutningar kan skapas med tillbehöret Vinkelplatta, artikelnr. 080.75.

TIPS: Låt först apparaten ställa in sig själv och sätt vinkelplattan i nolläge. Stäng sedan av sensorautomatiken med auto/slope-knappen. Luta sedan apparaten i önskad vinkel.

Med hjälp av rotationsknappen ställs varvtalen in: 0, 300, 600 varv/min

Punktläge

För att aktivera punktläget trycker man på rotationsknappen flera gånger, ända tills att lasern har slutat att rotera. Lasern kan vridas till önskad position med hjälp av positioneringsknapparna.

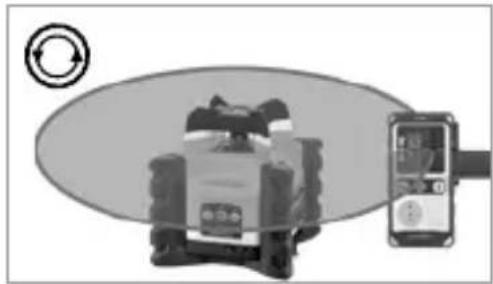

Skanningsläge

Med hjälp av skanningsknappen kan ett ljusstarkt segment aktiveras och ställas in i fyra olika bredder. Segmentet vrids till den önskade positionen med hjälp av positioneringsknapparna.

Användning av tillvalet lasermottagare: Ställ in rotationslasern på det maximala varvtalet och slå på lasermottagaren. Se bruksanvisningen till en sådan lasermottagare.

Trackingläge (tillval)

Quadrum Compact kan användas med Tracking-kompatibla mottagare och med dessa mottagare kan Tracking-funktionen användas. Då riktar rotationslasern in sig automatiskt på mottagaren per fjärröverföring.

Sätt då på mottagaren och tryck på anslutningsknappen på mottagaren. Symbolen "Ansluten" visas. Dessutom blinkar driftindikatorn (4) på lasern. Flytta sedan mottagaren i önskat läge. Genom att trycka på Auto Track-knappen flyttas laserlinjen automatiskt till mottagaren, vilket tar några ögonblick beroende på mottagarens placering.

Så snart spårningsfunktionen slutar blinhar slutpositionen hittats.

Mer information hittar du i bruksanvisningen för respektive mottagare.

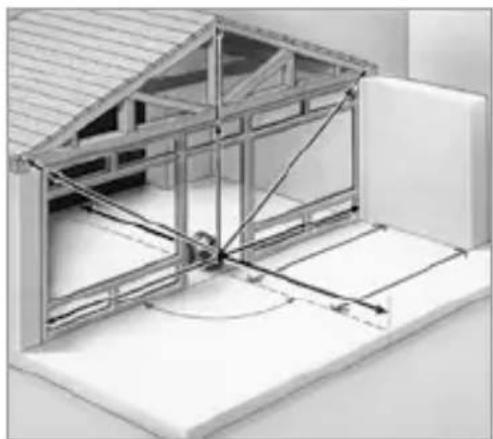

Arbeta med referenslasern

Apparaten har en referenslaser. I vertikalläge används referenslasern för uppriktning av apparaten. Referenslasern justeras då in parallellt med väggen. Då är de vertikala laserplanen rätvinkligt injusterade mot väggen, se bild. Spårningsfunktionen är även tillgänglig i vertikaldrift.

Förbereda kalibreringskontroll

Du kan kontrollera kalibreringen av lasern. Sätt upp enheten mitt emellan två väggar som är minst fem meter från varandra. Slå på apparaten. Använd ett stativ för optimal kontroll. VIKTIGT: Sensorautomatiken måste vara aktiv (auto/slope-lysdioden är släckt).

1. Markera punkten A1 på väggen.
2. Vrid enheten 180° och markera punkten A2. Mellan A1 och A2 har du nu en horisontell referens.

1. A1 2. A1 180° A2

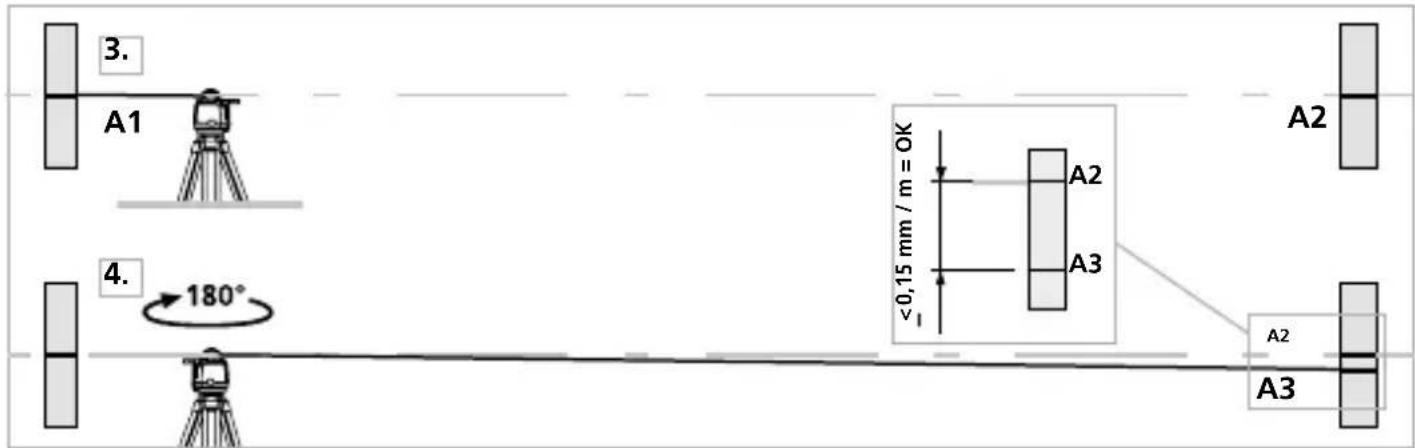

Kalibreringskontroll

1. Ställ enheten så nära väggen som möjligt i höjd med den markerade punkten A1.
2. Vrid enheten 180° och markera punkten A3. Differensen mellan A2 och A3 är toleransen.
3. Upprepa steg 3 och 4 för kontroll av Y- respektive Z-axeln.

3. A1 4. 180° <0,15 mm / m = OK A2 A3 A2 A3

Om punkterna A2 och A3 ligger mer än 0,15 mm / m från varandra på X-, Y- eller Z-axeln, behövs en ny justering. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

Justeringsläge

Var noga med att rikta upp rotationslasern rätt vid justeringen.

Slå på apparaten. Stäng av tiltfunktionen.

Aktivera justeringsläget: Tryck på ON/OFF-knappen i 3 sekunder tills LED-lampan auto/slope blinkar.

Justering: Kör lasern från dess aktuella position till referenspunktens höjdläge A2 med hjälp av positioneringsknapparna av fjärrkontrollen. Därvid trycker man på läggningsknappar flera gånger en gång i sekunden tills önskad position uppnås.

Avvisa justering: Stäng av apparaten.

Spara: För att spara den nya inställningen trycker du på ON/OFF-knappen igen i 3 sekunder.

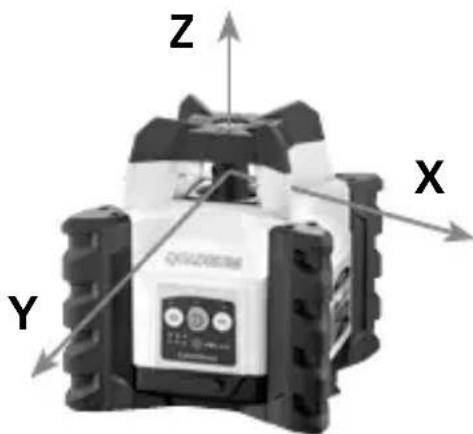

Justering av Y- och Z-axlarna

För att justera Y-axeln, använd X/Y-knappen på fjärrkontrollen för att växla till Y-axeln och fortsätt på samma sätt som för att justera X-axeln.

För justering av Z-axeln ska apparaten ställas upp vertikalt. Använd sedan samma förfarande som vid justering av X-axeln.

Justeringen bör kontrolleras regelbundet, såsom före användning samt efter transport och längre förvaring. Kontrollera därvid alltid alla axlar.

Tekniska data (Tekniska ändringar förbehålls. 25W21)
Nödvändigt rotationsvarvtal 0, 300, 600 varv/min
Lasermottagningsområde max. 300 m
Mottagningsenhetens längd 45 mm
Laserlägen	Handmottagarläge, Punktläge, Rotationsläge, Skanningsläge
Inställningshastighet cirka 30 s över hela arbetsvinkeln
Självnivelleringsområde ± 4°
Noggrannhet ± 0,15 mm / m
Nivellering automatiskt horisontellt/vertikalt
Laservåglängd 635 / 515 nm
Laservåglängd Referensstråle	650 nm
Laserklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Skyddsklass IP 66
Strömförsörjning / användning-stid	Li-lon batteri 7,4V / 2,6Ah / 19,24Wh
Stativanslutning 5/8"-gänga
Drifttid cirka 20 tim
Laddningstid cirka 4 tim
Driftdata för radiomodul	Gränssnitt: 2,4 GHz ISM-SRD,Frekvensband: ISM-band 2400-2483.5MHz, 40 kanaler, Sändareffekt: <10 mW,Bandbredd: 2 MHz, Modulering: GFSK
Arbetsbetingelser	-10°C ... 50°C, luftfuktighet max.80% rH, icke-kondenserande, arbetshöjdmax. 4000 m över havet
Förvaringsbetingelser	-10°C ... 70°C, luftfuktighet max. 80% rH
Mått (B x H x D) 170 x 188 x 170 mm
Vikt	1,575 g (inkl. batteripaket)
Fjärrkontroll
Strömförsörjning / användningstid	2 x 1,5V LR6 (AA)
Räckvidd fjärrkontroll	max. 40 m (RF-control)
Vikt	146 g (inklusive batterier)

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar ett kalibreringsintervall på ett år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter, batterier och förpackningar får inte slängas i hushållssoporna. Konsumenter är enligt lag skyldiga att lämna gamla batterier och uppladdningsbara batterier till en återvinningsstation, butik eller teknisk kundtjänst. Batteriet ska tas ur enheten med ett vanligt verktyg utan att det förstörs och läggas i en separat samling innan enheten återlämnas för avfallshantering. Om du har några frågor om att ta ur batteriet, kontakta serviceavdelningen för UMAREX-LASERLINER. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på:
