ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Quadrum Compact Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέιζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Αυτό το περιστροφικό λέιζερ προορίζεται για την ευθυγράμμιση του οριζοντίου επιπέδου. Χάρη στο ενσωματωμένο στο πλάι του περιβλήματος σπείρωμα 5/8" για τοποθέτηση σε τρίποδα, είναι κατάλληλο και για κάθετη ευθυγράμμιση. Για τον προσδιορισμό κλίσεων με ψηφιακή ρύθμιση κλίσης, υπάρχει η δυνατότητα χαμηλώματος του λέιζερ προς την κατεύθυνση του άξονα Χ και Υ.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος.
• Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιμοποιείται μόνο σε κατάλληλες καιρικές συνθήκες και με τα κατάλληλα μέτρα προστασίας.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.

Υποδείξεις ασφαλείας

Χρήση λέιζερ της κλάσης 2

Ακτινοβολια λειζερ, Μην κοιτατε απευθειασ στην ακτινα! Κατηγορια Λειζερ 2 < 1 mW · 515/635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της.

-Μην στρέφετε την ακτίνα του λέιζερ σε άτομα.

- Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα.

- Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, ...).

-Μη χρησιμοποιείτε το λέιζερ στο ύψος των ματιών (1,40 ... 1,90 Μ).

- Επιφάνειες που καθρεφτίζουν και είναι γυαλιστερές πρέπει να καλύπτονται κατά τη διάρκεια της λειτουργίας διατάξεων λέιζερ.

- Περιορίζετε σε δημόσιους χώρους κυκλοφορίας τις ακτίνες λέιζερ με φράκτες και τοίχους και τοποθετείτε προειδοποιητικές πινακίδες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

- Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.

- Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

- Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης.

Υποδείξεις ασφαλείας

Αντιμετώπιση της RF ασύρματης ακτινοβολίας

• Η συσκευή είναι εξοπλισμένη με μία διεπαφή radioεπικοινωνίας..
• Η συσκευή συμμορφώνεται με τους κανονισμούς και τις οριακές τιμές για την ηλεκτρομαγνητική συμβατότητα και την εκπομπή ραδιοκυμάτων σύμφωνα με την οδηγία RED 2014/53/ΕΕ (κατασκευή, εμπορία και χρήση ραδιοεξοπλισμού).
• Η Umarex GmbH & Co. KG δηλώνει ότι ο τύπος της εγκατάστασης radiοεπικοινωνίας Quadrum Compact ανταποκρίνεται στις βασικές απαιτήσεις και τους άλλους κανονισμούς της Ευρωπαϊκής Οδηγίας Radio Equipment 2014/53/EE (RED). Το πλήρες κείμενο της Δήλωσης συμμόρφωσης EE διατίθεται στην ακόλουθη διεύθυνση στο διαδίκτυο:

Ιδιαίτερες ιδιότητες προϊόντος και λειτουργίες

Το περιστροφικό λέίζερ ευθυγραμμίζεται αυτόνομα. Τοποθετείται στην αναγκαία βασική θέση - εντός της γωνίας εργασίας ± 4°. Το αυτόματο σύστημα αναλαμβάνει αμέσως τη ρύθμιση ακριβείας: Τρεις ηλεκτρονικοί αισθητήρες μέτρησης καταγράφουν τον άξονα Χ, Υ και Ζ. Το λέιζερ περιστρέφεται με μέγιστη ταχύτητα.

Μεταφορική ΑΣΦΑΛΕΙΑ: Η συσκευή προστατεύεται κατά τη μεταφορά με ένα ειδικό φρένο μοτέρ.

Προστασία από σκόνη και νερό - Για τη συσκευή πρέπει να προβλέπεται ιδιαίτερη προστασία από σκόνη και βροχή.

Λειτουργία AntiShake: Το ηλεκτρονικό σύστημα χωροσταθμίζει μονίμως τις συσκευές, ακόμη κι όταν αυτές κινούνται. Για γρήγορη ρύθμιση, σε δονούμενες επιφάνειες και σε άνεμο.

ADS Tilt

Το σύστημα Anti-Drift (ADS) αποτρέπει εσφαλμένες μετρήσεις. Η αρχή λειτουργίας: 30 δευτερόλεπτα μετά την ενεργοποίηση του ADS το λέιζερ ελέγχεται διαρκώς ως προς τη σωστή ευθυγράμμισή του. Εάν η συσκευή κουνηθεί λόγω εξωτερικών επιδράσεων ή εάν το λέιζερ χάσει την αναφορά ύψους του, το λέιζερ παραμένει. Επιπρόσθετα αναβοσβήνει το λέιζερ και η LED Tilt ανάβει διαρκώς. Για να είναι δυνατή η περαιτέρω επεξεργασία, πιέστε ξανά το πλήκτρο Tilt ή απενεργοποιήστε και ενεργοποιήστε τη συσκευή.

To ADS δεν είναι ενεργό μετά την ενεργοποίηση. Για την προστασία της συσκευής από μεταβολές θέσης λόγω εξωτερικών επιδράσεων, πρέπει να ενεργοποιηθεί το ADS πιέζοντας το πλήκτρο Tilt. Η λειτουργία ADS εμφανίζεται με το αναβόσβημα της LED Tilt, βλέπε εικόνα κάτω.

Προσοχή: Το ADS ενεργοποιεί την επιτήρηση μόνο 30 δευτ. μετά την πλήρη χωροστάθμιση του λέιζερ (φάση ρύθμισης). Αναβόσβημα της LED Tilt σε ρυθμό δευτερολέπτων κατά τη διάρκεια της φάσης ρύθμισης, γρήγορο αναβόσβημα εάν το ADS είναι ενεργό.

Τρόπος λειτουργίας του ADS

On Φάση ρύθμισης αυτόματου συστήματος αισθητήρα Sensor Automatic Εναρξη περιστροφής γρήγορο αναβόσβημα της LED Tilt. Εξωτερική επίδραση tilt Ενεργοποίηση του ADS: Πίεση πλήκτρου Tilt, αναβόσβημα της LED Tilt σε ρυθμό δευτερολέπτων. To λέίζερ παραμένει για λόγους προστασίας, το λέίζερ αναβοσβήνει και η LED Tilt ανάβει διαρκώς.

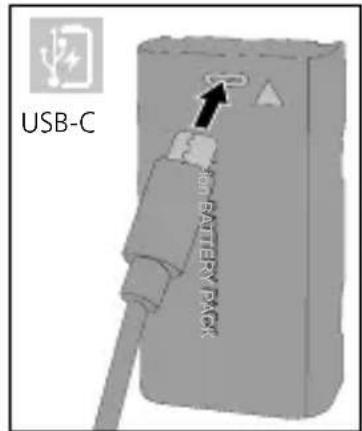

Χειρισμός τροφοδοτικού / επαναφορτιζόμενη μπαταρία ιόντων λιθίου

- Η επαναφορτιζόμενη μπαταρία μπορεί να φορτιστεί στη συσκευή με το συνοδευτικό τροφοδοτικό 9V ή εξωτερικά μέσω της υποδοχής USB-C που είναι ενσωματωμένη στην επαναφορτιζόμενη μπαταρία με ένα στάνταρ τροφοδοτικό USB-C.

- Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος

- Πριν από τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία της συσκευής.

- Συνδέστε το τροφοδοτικό/φορτιστή στο δίκτυο ρεύματος και την υποδοχή σύνδεσης της επαναφορτιζόμενης μπαταρίας της συσκευής. Χρησιμοποιείτε μόνο το τροφοδοτικό/φορτιστή που εσωκλείεται. Σε περίπτωση χρήσης λάθος τροφοδοτικού/φορτιστή, η εγγύηση παύει να ισχύει.

- Όσο φορτίζεται η συσκευή, αναβοσβήνουν τα LED από δεξιά προς τα αριστερά ανοδικά. Η διαδικασία φόρτισης έχει ολοκληρωθεί, όταν και τα τρία LED ανάβουν μόνιμα.

- Κατά τη διάρκεια φόρτισης της επαναφορτιζόμενης μπαταρίας, ανάβει η LED της μπαταρίας κόκκινη. Η διαδικασία φόρτισης έχει ολοκληρωθεί μόλις η LED ανάψει μπλε.

USB-C USB COUNTER & PACK

Τοποθέτηση των μπαταριών στο τηλεχειριστήριο

Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες (2 x 1,5V LR6 (AA)) σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.

a Έξοδος λέιζερ αναφοράς
b Κεφαλή πρίσματος / έξοδος ακτίνας λέιζερ
c Κονσόλα χειρισμού
d Σημείο λήψης υπέρυθρου σήματος
e Υποδοχή σύνδεσης τροφοδοτικού/ φορτιστή
f 5/8" σπείρωμα
g Θήκη επαναφορτιζόμενης μπαταρίας

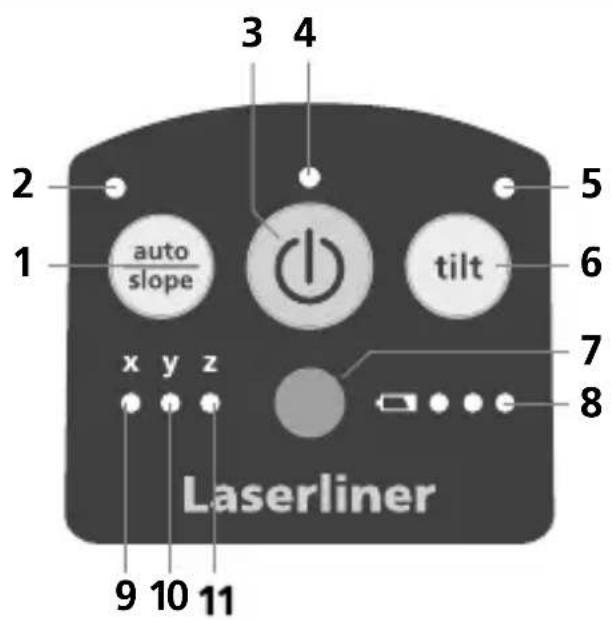

3 4 2 5 1 auto slope x y z 9 10 11 tilt 7 8 Laserliner

1 auto/slope λειτουργία
2 LED auto/slope λειτουργία: LED Off: Αυτόματη ευθυγράμμιση LED On: Χειροκίνητη ευθυγράμμιση
3 ON/OFF - Πλήκτρο
4 Ένδειξη λειτουργίας
5 LED λειτουργίας Tilt
6 Λειτουργία Tilt
7 Σημείο λήψης υπέρυθρου σήματος
8 Ένδειξη κατάστασης φόρτισης
9 LED áξova X
10 LED áξova Y
11 LED áξova Z

Laserliner

12 13 1 14 15 16 x + - Laser liner 17 18

12 Έξοδος σήματος RF
13 Ένδειξη λειτουργίας
14 Λειτουργία σάρωσης
15 Πλήκτρο προσδιορισμού θέσης (περιστροφή δεξιά) auto/slope λειτουργία: Μετακίνηση των αξόνων Χ/Υ προς τα πά
16 Επιλογή ταχύτητας περιστροφής 600 / 300 / 0 U/min
17 Πλήκτρο προσδιορισμού θέσης (περιστροφή αριστερά) auto/slope λειτουργία: Μετακίνηση των αξόνων Χ/Υ προς τα κάτω
18 Αλλαγή του άξονα Χ/Υ

Πλέγμα χώρου: Τα παρακάτω δείχνουν τα επίπεδα λέιζερ και τις λειτουργίες.

auto: Αυτόματη ευθυγράμμιση / slope: Χειροκίνητη ευθυγράμμιση

auto auto slope

Οριζόντια χωροστάθμιση

Κατακόρυφη χωροστάθμιση

Επικλινές επίπεδο

Γωνία 90°

180° λειτουργία αναφοράς

Οριζόντια χωροστάθμιση και κατακόρυφη χωροστάθμιση

- Οριζόντια: Τοποθετήστε τη συσκευή κατά το δυνατό σε επίπεδη επιφάνεια ή στερεώστε τη σε έναν τρίποδα.

- Κατακόρυφα: Τοποθετήστε τη συσκευή στο πλάι. Το πεδίο χειρισμού δείχνει προς τα πάνω. Ο άξονας 5/8" μπορεί να χρησιμοποιηθεί για την κάθετη τοποθέτηση της συσκευής σε τρίποδο.

- Πιέστε το πλήκτρο ON/OFF.

- To LED του άξονα Χ ή του άξονα Υ αναβοσβήνει: Το λέιζερ βρίσκεται στη διαδικασία ευθυγράμμισης για την οριζόντια θέση. Μόλις το LED ανάβει συνεχώς, η χωροστάθμιση ολοκληρώνεται.

- To LED του άξονα Ζ αναβοσβήνει: Το λέιζερ είναι αναποδογυρισμένο στο πλάμε τον πίνακα ελέγχου στραμμένο προς τα πάνω και βρίσκεται στη διαδικασία ευθυγράμμισης για την κατακόρυφη θέση. Μόλις το LED ανάβει συνεχώς, η χωροστάθμιση ολοκληρώνεται.

auto auto

(

①

Laserliner

! LED auto/slope λειτουργίας Off: Αυτόματη ευθυγράμμιση

Η συσκευή οριζοντιώνεται αυτόματα σε ένα εύρος ± 4°. Κατά τη φάση της οριζοντίωσης, το λέιζερ περιστρέφεται και η λυχνία LED κλίσης αναβοσβήνει. Όταν ολοκληρωθεί η ισοστάθμιση, η λυχνία LED κλίσης αναβοσβήνει γρήγορα. Το λέιζερ περιστρέφεται με μέγιστη ταχύτητα. Ανατρέξτε επίσης στην ενότητα „Αυτόματος αισθητήρας“ και „ADS-Tilt“.

! η κεφαλή πρίσματος ακινητοποιείται και το λέιζερ και η LED auto/slope αναβοσβήνουν. Σε αυτή την περίπτωση η συσκευή πρέπει να τοποθετηθεί σε μία επίπεδη επιφάνεια.

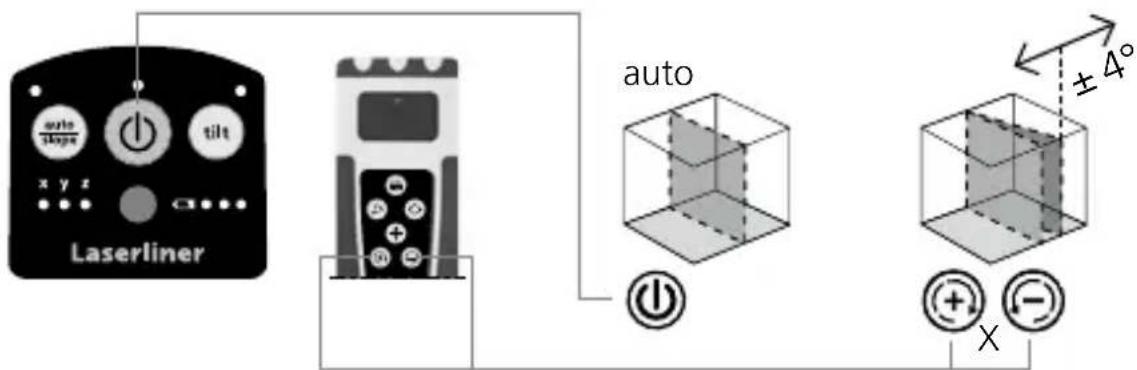

Προσδιορισμός θέσης του κατακόρυφου επιπέδου λέιζερ

Στην κατακόρυφη λειτουργία είναι δυνατός ο ακριβής προσδιορισμός θέσης του επιπέδου λέιζερ. Το αυτόματο σύστημα αισθητήρα „Sensor Automatic“ παραμένει ενεργό και εκτελεί χωροστάθμιση του κατακόρυφου επιπέδου λέιζερ. Βλέπε στην παρακάτω εικόνα.

auto tilt x y z Laserliner auto ± 4° X

Εαν αναροσρήνεί η ΕΕΔ αυτορατηζ/χειροκινήτης λειτουργιας, εχει επιτευχθεί η μέγιστη περιοχή ρύθμισης 4°. Στη συνέχεια τοποθετήστε τη συσκευή οριζόντια, απενεργοποιήστε την και ενεργοποιήστε την ξανά.

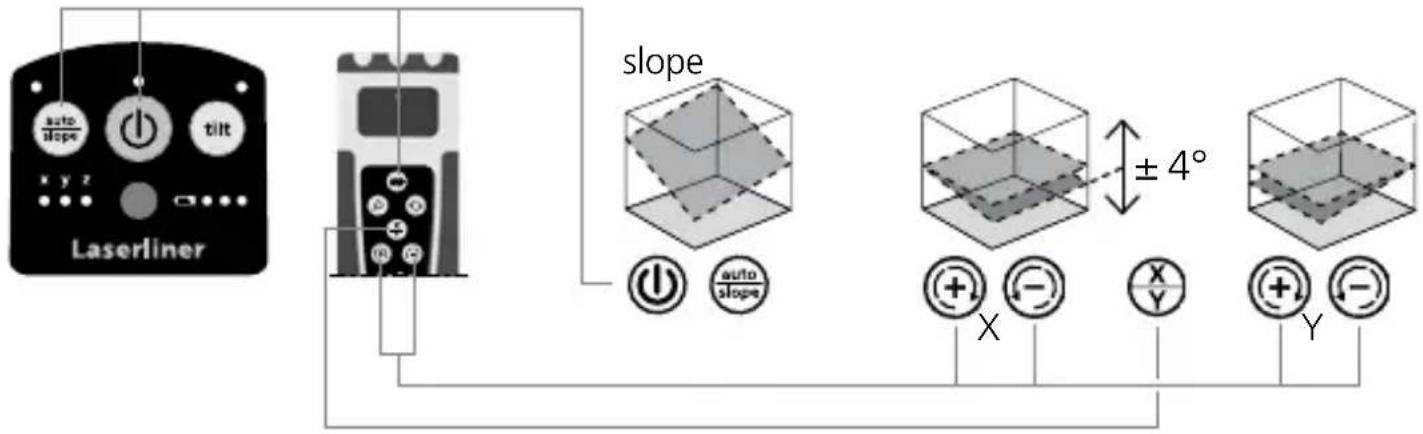

Λειτουργία κλίσης έως 4° – οριζόντια

Με την ενεργοποίηση της λειτουργίας κλίσης απενεργοποιείται το αυτόματο σύστημα αισθητήρα Sensor-Automatic. Προς τούτο πιέστε το πλήκτρο αυτόματης/χειροκίνητης λειτουργίας. Τα πλήκτρα θετικό/αρνητικό καθιστούν δυνατή την ηλεκτροκίνητη ρύθμιση της κλίσης. Σε αυτή την περίπτωση η ρύθμιση του άξονα Χ και Υ πρέπει να γίνει ξεχωριστά. Βλέπε στις παρακάτω εικόνες.

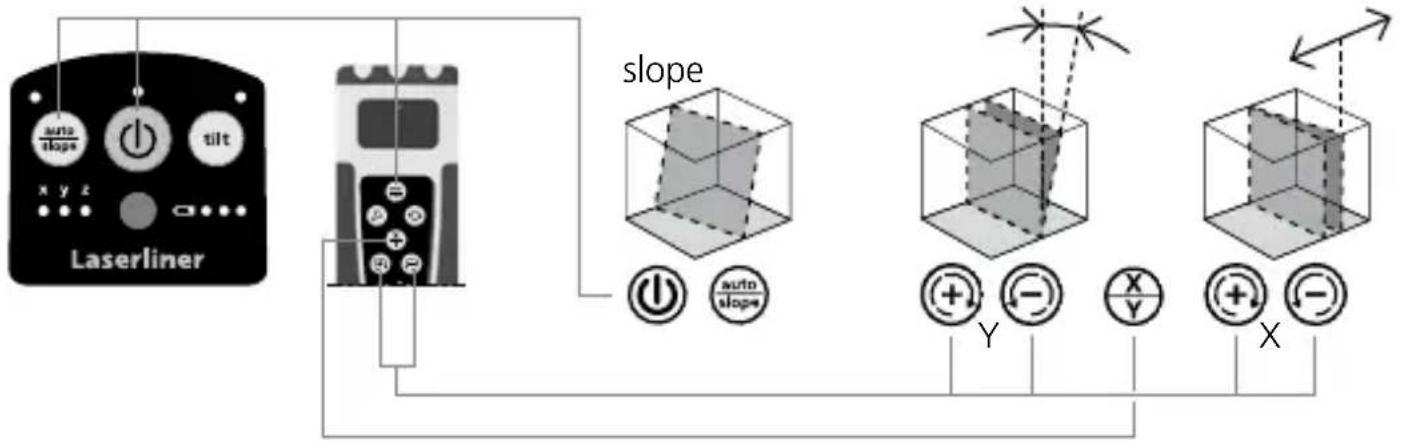

Λειτουργία κλίσης έως 4° – κατακόρυφα

!

Για την απόκτηση πρόσβασης στη λειτουργία κλίσης, η λειτουργία Tilt πρέπει να είναι απενεργοποιημένη.

!

Εάν επιτευχθεί η μέγιστη περιοχή κλίσης 4° παραμένει το ! λέίζερ και αναβοσβήνει. Κατόπιν μειώστε τη γωνία κλίσης.

Laserliner

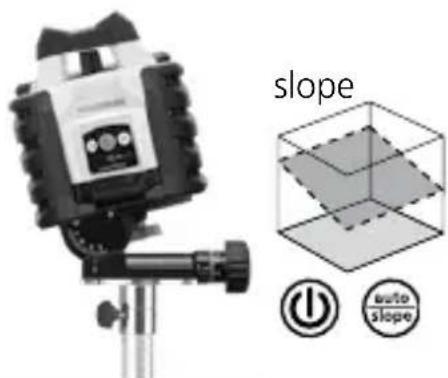

Λειτουργία κλίσης > 4°

Η ρύθμιση μεγαλύτερων κλίσεων είναι δυνατή με την προαιρετική γωνιακή πλάκα, αρ. αντικειμένου 080.75. ΣΥΜΒΟΥΛΗ: Πρώτα επιτρέψτε την αυτόνομη ευθυγράμμιση της συσκευής και ρυθμίστε τη γωνιακή πλάκα στο μηδέν. Στη συνέχεια απενεργοποιήστε το αυτόματο σύστημα αισθητήρα με το πλήκτρο αυτόματης/χειροκίνητης λειτουργίας. Στη συνέχεια κλίνετε τη συσκευή στην επιθυμητή γωνία.

LED autómatης/χειροκίνητης λειτουργίας Οη: Χειροκίνητη ευθυγράμμιση

Λειτουργίες λέιζερ

Λειτουργία περιστροφής

Με το πλήκτρο περιστροφής ρυθμίζονται οι αριθμοί στροφών: 0, 30, 330, 600 U/min

Λειτουργία σήμανσης σημείου

Για την επίτευξη της λειτουργίας σήμανσης σημείου, πιέστε το πλήκτρο περιστροφής μέχρι να μην περιστρέφεται πλέον το λέιζερ. Το λέιζερ μπορεί να περιστραφεί με τα πλήκτρα προσδιορισμού θέσης στην επιθυμητή θέση.

Λειτουργία σάρωσης

Με το πλήκτρο σάρωσης είναι δυνατή η ενεργοποίηση και η ρύθμιση ενός έντονα φωτεινού τμήματος σε τέσσερις διαφορετικούς συνδυασμούς πλάτους. Το τμήμα περιστρέφεται με τα πλήκτρα προσδιορισμού θέσης στην επιθυμητή θέση.

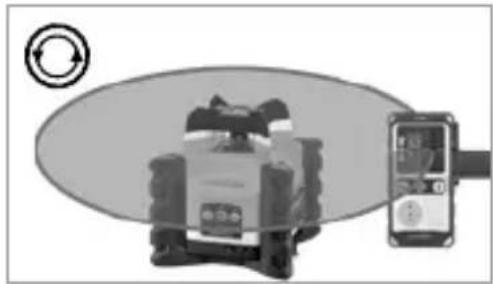

Λειτουργία χειροκίνητης λήψης

Εργασίες με τον προαιρετικό δέκτη λέιζερ: Εργασίες με τον προαιρετικό δέκτη λέιζερ: Ρυθμίστε το λέιζερ περιστροφής στο μέγιστο αριθμό στροφών και ενεργοποιήστε το δέκτη λέιζερ. Ως προς αυτό βλέπε τις οδηγίες χειρισμού του αντίστοιχου δέκτη λέιζερ.

Λειτουργία παρακολούθησης (προαιρετική)

Το Quadrum Compact είναι συμβατό με τους δείκτες που έχουν δυνατότητα Tracking και επιτρέπει τη χρήση της λειτουργίας Tracking (Παρακολούθηση) με αυτούς τους δέκτες. Το περιστρεφόμενο λέιζερ ευθυγραμμίζεται αυτόματα με τον δέκτη μέσω ασύρματης μετάδοσης.

Για να γίνει αυτό, ενεργοποιήστε τον δέκτη και πατήστε το κουμπί σύνδεσης στον δέκτη. Εμφανίζεται το σύμβολο «Συνδεδεμένος». Επιπλέον, αναβοσβήνει η ένδειξη λειτουργίας (4) στο λέιζερ. Στη συνέχεια, μετακινήστε τον δέκτη στην επιθυμητή θέση. Αφού πατήσετε το κουμπί Auto Track (Αυτόματη παρακολούθηση), η γραμμή λέιζερ μετακινείται αυτόματα προς τον δέκτη, μια διαδικασία που ενδέχεται να διαρκέσει μερικά λεπτά ανάλογα με τη θέση του δέκτη.

Μόλις το σύμβολο παρακολούθησης στην οθόνη του δέκτη σταματήσει να αναβοσβήνει, η θέση έχει τελικά εντοπιστεί.

Περισσότερες πληροφορίες μπορείτε να βρείτε στις οδηγίες λειτουργίας του αντίστοιχου δέκτη.

Εργασία με το λέιζερ αναφοράς

Η συσκευή διαθέτει ένα λέιζερ αναφοράς. Στην κατακόρυφη λειτουργία το λέιζερ αναφοράς χρησιμεύει για την ευθυγράμμιση της συσκευής. Προς τούτο ρυθμίστε το λέιζερ αναφοράς παράλληλα με τον τοίχο. Το κατακόρυφο επίπεδο λέιζερ ευθυγραμμίζεται σε ορθή γωνία προς τον τοίχο, βλέπε εικόνα. Η λειτουργία παρακολούθησης είναι διαθέσιμη και στην κατακόρυφη λειτουργία.

Προετοιμασία ελέγχου βαθμονόμησης

Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή. Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα.

ΣΗΜΑΝΤΙΚΟ: Το αυτόματο σύστημα αισθητήρα πρέπει να είναι ενεργό (η LED auto/slope λειτουργίας είναι Off).

1. Σημειώστε το σημείο Α1 στον τοίχο.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2. Μεταξύ του Α1 και του Α2 έχετε τώρα μία οριζόντια αναφορά.

1. A1 2. A1 180° A2

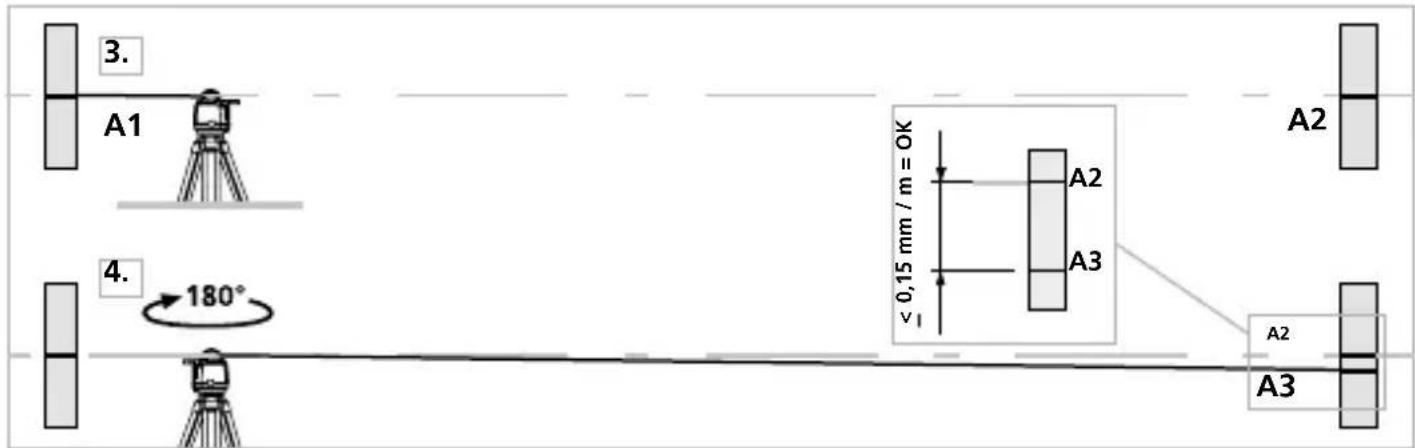

'Ελεγχος βαθμονόμησης

1. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του σημειωμένου σημείου Α1.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3. Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή.
3. Επαναλάβετε το 5.3. και 4. για τον έλεγχο του άξονα Υ και Ζ.

3. A1 4. 180° ≤ 0,15 mm / m = OK A2 A3 A2 A3

!

Αν τα σημεία Α2 και Α3 επί των αξόνων Χ, Υ, Ζ απέχουν μεταξύ τους πάνω από 0,15 mm / m, τότε απαιτείται να διεξαχθεί εκ νέου ρύθμιση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Λειτουργία ρύθμισης

Κατά τη ρύθμιση προσέξτε την ευθυγράμμιση του λέιζερ περιστροφής. Ρυθμίζετε πάντα όλους τους άξονες.

Ενεργοποιήστε τη συσκευή. Απενεργοποιήστε τη λειτουργία κλίσης.

Λειτουργία του άξονα Χ

Ενεργοποίηση λειτουργίας ρύθμισης: Πατήστε το κουμπί ON/OFF για 3 δευτερόλεπτα μέχρι να αναβοσβήσει η λυχνία LED auto/slope.

Ρύθμιση: Με τα πλήκτρα ρύθμισης του τηλεχειριστηρίου θέσης οδηγήστε το λέιζερ από την τρέχουσα θέση στο ύψος του σημείου αναφοράς Α2. Πιέστε πολλές φορές σε ρυθμό δευτερολέπτου το πλήκτρο θέσης μέχρι να επιτευχθεί η επιθυμητή θέση.

Εγκατάλειψη ρύθμισης: Απενεργοποιήστε τη συσκευή.

Αποθήκευση: Για να αποθηκεύσετε τη νέα ρύθμιση, πατήστε ξανά το κουμπί ON/OFF για 3 δευτερόλεπτα.

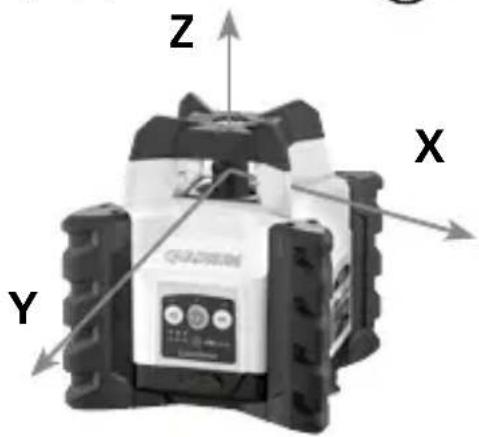

Ρύθμιση του άξονα Υ και Ζ

Για να ρυθμίσετε τον άξονα Υ, χρησιμοποιήστε το κουμπί Χ/Υ του τηλεχειριστηρίου για να μεταβείτε στον άξονα Υ και προχωρήστε

με τον ίδιο τρόπο όπως για τη ρύθμιση του άξονα Χ.

Για τη ρύθμιση του άξονα Ζ τοποθετήστε τη συσκευή κατακόρυφα και ακολουθήστε την ίδια διαδικασία όπως για τη ρύθμιση του άξονα Χ.

Ελέγχετε τακτικά τη ρύθμιση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης. Σε αυτή την περίπτωση ελέγχετε πάντα όλους τους άξονες.

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 25W21)
Απαραίτητος αριθμός στροφών περιστροφής	0, 300, 600 U/min
Περιοχή λήψης λέιζερ μέγ. 300 m
Εύρος μονάδας λήψης 45 mm
Λειτουργίες λέιζερ	Λειτουργία χειροκίνητης λήψης, Λειτουργία σήμανσης σημείου, Λειτουργία περιστροφής, Λειτουργία σάρωσης
Ταχύτητα ρύθμισης	περ. 30 δευτ. πάνω από τη συνολική γωνία λειτουργίας
Περιοχή αυτοχωροστάθμισης ± 4°
Ακρίβεια ± 0,15 mm / m
Χωροστάθμηση οριζόντια / κάθετα αυτόματα
Μήκος κύματος λέιζερ 635 / 515 nm
Μήκος κύματος λέιζερ ακτίνα αναφοράς	650 nm
Κατηγορία λέιζερ	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Κατηγορία προστασίας IP 66
Τροφοδοσία ρεύματος	Επαναφορτιζόμενη μπαταρία ιόντων - λιθίου 7,4V / 2,6Ah / 19,24Wh
Σύνδεση τρίποδα 5/8" σπείρωμα
διάρκεια λειτουργίας περ. 20 ώρες
Χρόνος φόρτισης περ. 4 ώρες
Συνθήκες εργασίας	-10°C ... 50°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ...	70°C, Υγρασία αέρα μέγ. 80% rH
Διαστάσεις (Π x Y x B) 170 x 188 x 170 mm
Βάρος	1575 g (συμπερ. επαναφορτιζόμενες μπαταρίες)
Τηλεχειριστήριο
Τροφοδοσία ρεύματος 2 x 1,5V	LR6 (AA)
Εμβέλεια τηλεχειριστηρίου μέγ.	40 m (RF-Control)
Βάρος 146 g (με μπαταρίες)

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την επαναφορτιζόμενη μπαταρία πριν από μία αποθήκευση μεγάλης διάρκειας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Βαθμονόμηση

Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές, οι μπαταρίες και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Οι καταναλωτές υποχρεούνται από τον νόμο να παραδίδουν τις μεταχειρισμένες μπαταρίες και επαναφορτιζόμενες μπαταρίες σε ένα δημόσιο σημείο συλλογής, σε ένα σημείο πώλησης ή στην τεχνική υπηρεσία εξυπηρέτησης πελατών δωρεάν. Η μπαταρία πρέπει να αφαιρείται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγεται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη. Αν έχετε ερωτήσεις για την επιστροφή της μπαταρίας, απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:
