BRUGSANVISNING Quadrum Compact Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne rotationslaser egner sig til at nivellere det horisontale niveau. Ved hjælp af det integrerede 5/8"-gevind på huset til montage på stativer er den også velegnet til vertikal nivellering. Herunder kan laseren til fastlæggelse af hældninger via elektronisk hældningsindstilling sænkes i retning mod x- og y-aksen.

Almindelige sikkerhedsforskrifter

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515/635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
  – Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Sikkerhedshenvisninger

• Måleapparatet er udstyret med et trådløst interface.
• Apparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiostråling i henhold til RED-direktivet 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen
  Quadrum Compact G overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED).
  EU overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse:
  Quadrum Compact: https://packd.li/ll/atw/in Quadrum Compact G: https://packd.li/ll/atk/in

Særlige produktegenskaber og funktioner

Rotationslaseren indjusterer sig selv helt automatisk. Den opstilles endige grundstilling - inden for arbejdsvinklerne på ± 4°.

Finindstillingen overtager straks automatikken: Herved registrerer tre elektroniske målesensorer X-, Y- og Z-aksen. Det drejer sig her om laseren med maksimal omdrejningshastighed.

Transport LOCK (LÅS): Under transport beskyttes apparatet g motorbremse.

Beskyttelse mod støv og vand – laserne udmærker sig ved at være særlig godt beskyttet mod støv og regn.

AntiShake-funktion: Elektronikken overvåger og selvnivellerer konstant instrumenterne, også selv om de bevæges. Denne funktion giver en

hurtig og sikker selvnivellering - også på vibrerende overflader og i stærk blæst.

ADS

Anti-drift-systemet (ADS) forhindrer fejlmeldinger. Funktionsprincip: 30 sekunder efter aktiveringen af ADS kontrolleres laseren konstant for korrekt indjustering. Hvis apparatet bevæges af ydre påvirkninger, eller hvis laseren mister sin højdereference, stopper den. Desuden blinker laseren, og Tilt-LED'en lyser konstant. Inden der kan arbejdes videre, skal man igen trykke på Tilt-knappen eller slukke og tænde for apparatet.

tilt ADS er aktiv efter tænding for at beskytte den indstillede enhed mod ændringer i positionen på grund af ydre påvirkninger. ADS-funktionen indikeres ved, at Tilt-LED'en blinker; se nedenstående figur.

ADS stiller først overvågningen skarp 30 sek. efter fuldstændig nivellering af laseren (indjusteringsfase). Tilt-LED'en blinker i sekundtakt under indjusteringsfasen; blinker hurtigt, når ADS er aktiv.

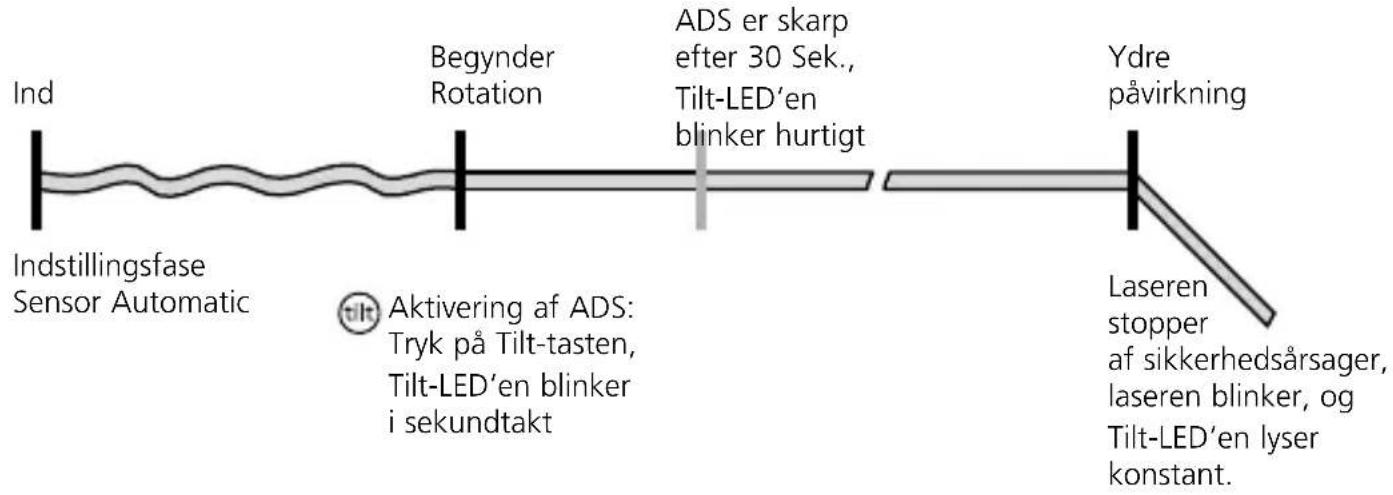

Funktionsmåde ADS

Håndtering af strømforsyning / genopladeligt lithium-ion-batteri

• Batteriet kan oplades i enheden ved hjælp af den medfølgende 9V-strømforsyning eller eksternt via det USB-C-stik, der er integreret i batteriet, med en standard USB-C-strømforsyning.
• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket på apparatet. Man må kun benytte den vedlagte lysnet-adapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.
• Mens apparatet oplades, blinker LED-erne fra højre til venstre opstigende. Opladningen er afsluttet, når alle 3 LED-ere lyser grønt hele tiden.
• Mens batteriet oplades, lyser batteripakkens LED rødt. Ladeprocessen er afsluttet när LED'en lyser blåt.

USB-C ON BATTERY PACK

Indsættelse af batterierne ved fjernbetjeningen

Åbn batterihuset og læg batterierne (2 x 1,5V LR6 (AA)) i. Vær opmærksom på korrekt polaritet.

a Udgang referencelaser
b Prismehoved / udgang laserstråle
c Betjeningspanel
d Modtagelsesfelt infrarødt signal
e Tilslutningsstik til lysnetadapter/oplader
f 5/8"-gevind
g Batterirum

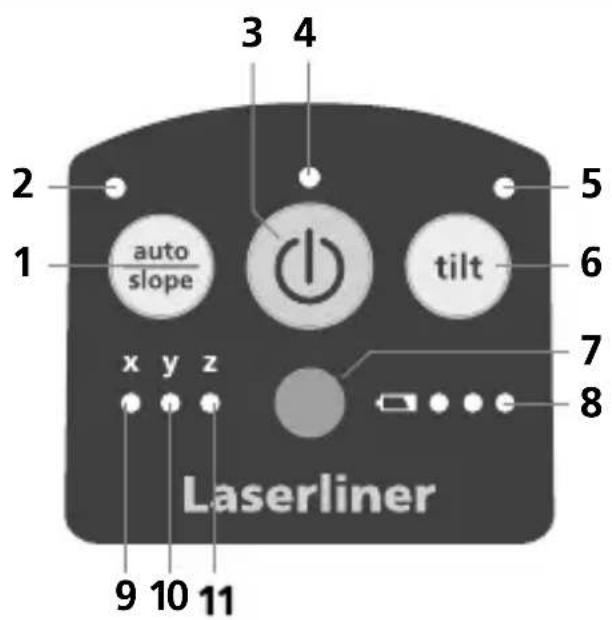

3 4 2 5 1 auto slope x y z 9 10 11 tilt 7 8 Laserliner

1 auto/slope-funktion
2 LED auto/slope-funktion:
LED slukket:
Automatisk indjustering
LED lyser: Manuel indjustering
3 TIL-/FRA-knap
4 Driftsindikator
5 LED tilt-funktion
6 Tilt-funktion
7 Modtagelsesfelt infrarødt signal
8 Opladningsstatusdisplay
9 LED X-akse
10 LED Y-akse
11 LED Z-akse

Laserliner

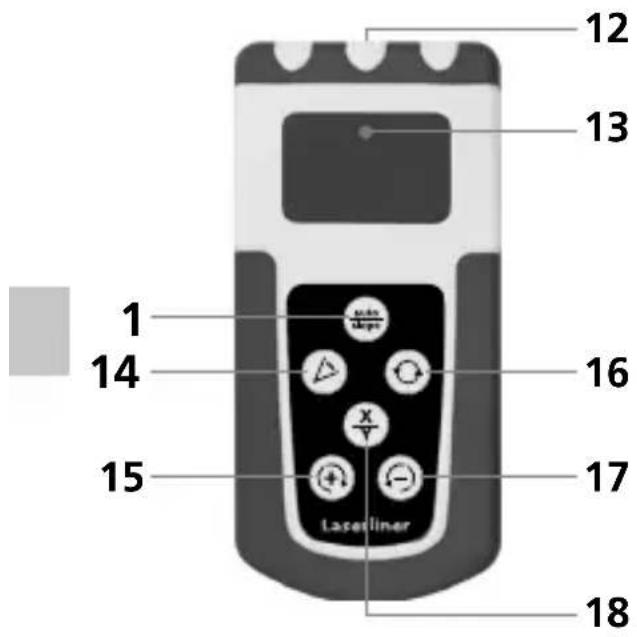

12 13 1 14 15 16 x + - Laselliner 17 18

12 Udgang RF signal
13 Driftsindikator
14 Scannings-modus
15 Positioneringstast (drej til højre) auto/slope-funktion: Flyt X/Y-akserne opad
16 Vælg rotationshastighed 600 / 300 / 0 omdr/min
17 Positioneringstast (drej til venstre) auto/slope-funktion: Flyt X/Y-akserne nedad
18 AEndring af X/Y-aksen

Rumgitre: Disse viser laserniveauerne og funktionerne.

auto: automatisk indstilling / slope: manuel indstilling

auto auto slope

Vandret nivellering

Lodret afsætning

• Vandret: Placér Titanium på en vandret flade eller sæt den på et stativ.
• Vertikal: Placer enheden på siden. Kontrolpanelet peger opad. Med 5/8" kan apparatet monteres lodret på et stativ.
  – Tryk på TÆND/SLUK-knappen.

- LED X- og Y-akse blinker: Laseren er i nivelleringsprocessen til den horisontale position. Så snart som LED'en lyser hele tiden, er nivelleringen afsluttet.

- LED Z-aksen blinker: Laseren er vippet på siden med kontrolpanelet visende opad og befinder sig i nivelleringsprocessen til den lodrette position. Så snart som LED'en lyser hele tiden, er nivelleringen afsluttet.

auto auto

(

(1)

Laserliner

LED auto/slope-funktion slukket: Automatisk indjustering

Apparatet nivellerer automatisk sig selv inden for et område på ± 4°. Under nivelleringsfasen roterer laseren, og vippe-LED'en blinker. Når nivelleringen er færdig, blinker tilt-LED'en hurtigt. Laseren roterer med maksimal hastighed. Se også afsnittet om „Sensorautomatik“ og „ADS-Tilt“.

Hvis apparatet er opstillet for skråt (uden for 4°), stopper prismehovedet, og både laseren og LED'en auto/slope blinker. I så fald skal apparatet opstilles på et mere plant underlag.

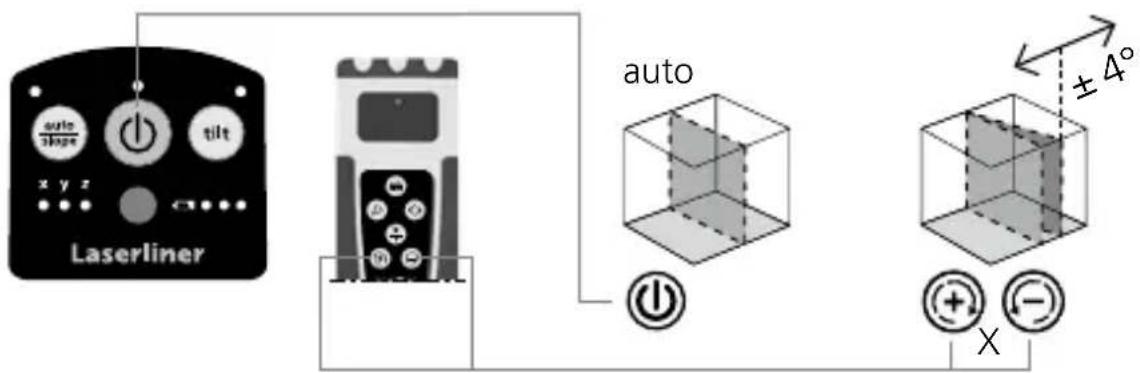

Positionering af det vertikale laser-niveau

I vertikal drift kan laserniveauet positioneret nøjagtigt. „Sensor-automatik“ er stadig aktiv og udnivellerer det vertikale laserniveau. Se nedenstående figur.

auto slope x y z Laserliner auto ±4° X

Når auto/slope-LED'en blinker, betyder det, at det maksimale justeringsområde på 4° er nået. Herefter anbringer man apparatet horisontalt og slukker og tænder det.

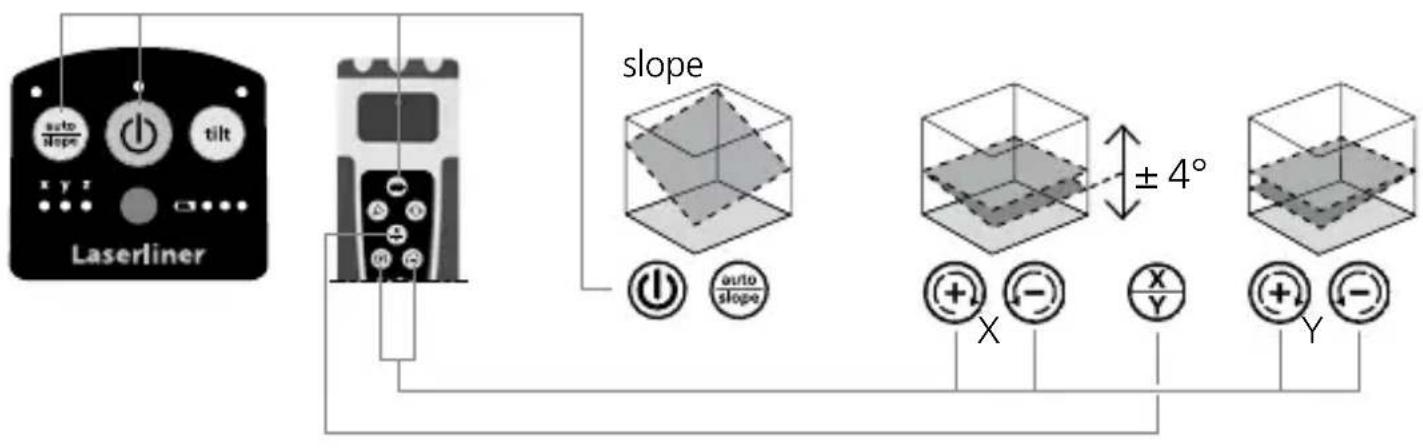

Hældningsfunktion op til 4° – horizontal

Når hældningsfunktionen aktiveres, slukkes der for Sensor-automatik-funktionen.

Dette gøres ved at trykke på auto/slope-knappen. Med Plus/Minus-knapperne kan man justere hældningen motorisk. Herved kan X- og Y-aksen justeres individuelt. Se nedenstående figurer.

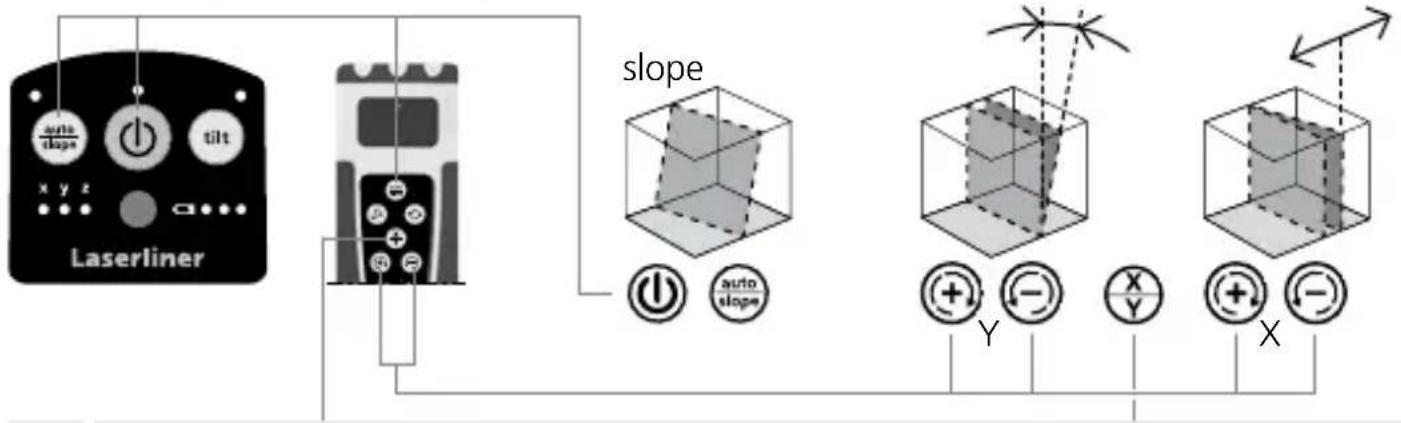

Hældningsfunktion op til 4° – vertikal

For at opnå hældningsfunktionen, skal Tilt-funktionen deaktiveres.

Når det maksimale hældningsområde på 4° er nået, standser ! laseren og blinker. Man skal da reducere hældningsvinklen.

Laserliner

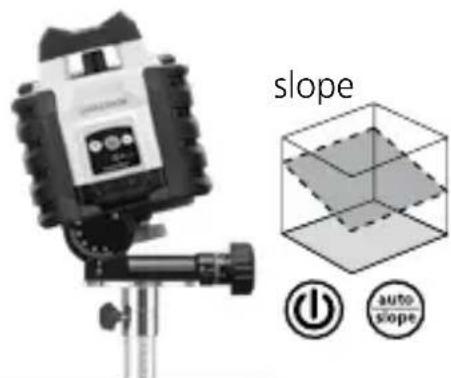

Hældningsfunktion > 4°

Større hældninger kan anlægges med vinkelpladen (ekstraudstyr), art.-nr. 080.75. TIP: Først lader man apparatet indjustere sig automatisk og stiller vinkelpladen på nul. Dernæst slukker man for sensor-automatikken med auto/slope-tasten. Endelig hælder man apparatet i den ønskede vinkel.

Med rotations-knappen kan den ønskede rotationshastighed aktiveres: 0, 300, 600 o/min

Punkt-modus

For at aktivere punktfunktionen trykkes på rotations-knappen så mange gange, at laseren stopper sin rotation. Laseren kan drejes i den ønskede position med positioneringsknapperne.

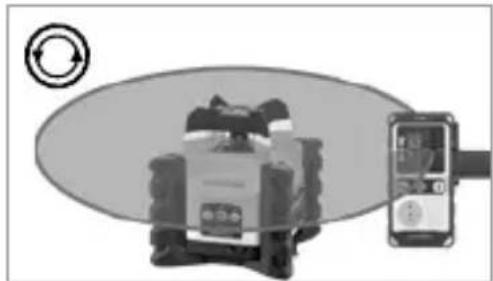

Scannings-modus

Med Scan-knappen kan aktiveres en klart lysende vifte i to forskellige bredder. Viften styres hen til den ønskede måleposition med retningstasterne.

Arbejde med lasermodtageren (ekstraudstyr): Indstil rotationslaseren til den maksimale omdrejningshastighed, og tænd for lasermodtageren. Se betjeningsvejledningen for en tilsvarende lasermodtager.

Quadrum Compact er kompatibel med Tracking-kompetente modtagere og gør det muligt at bruge Tracking-funktionen. med disse modtagere. Herunder nivellerer rotationslaseren sig automatisk til modtageren via radiotransmission.

I forbindelse med dette tændes modtageren, og der trykkes på forbindelsestasten på modtageren. "Forbindelses-symbolet" viser sig. Derudover blinker driftsdisplayet (4) på laseren. Bevæg derefter modtageren til den ønskede position. Efter at have trykket på Auto Track-tasten låser laserlinjen sig automatisk fast på modtageren, hvilket alt efter positioneringen af modtageren varer nogle få øjeblikke.

Så snart som Tracking-Symbolet holder op med at blinke på modtagerens display, er positionen endelig fundet.

Yderligere informationer finder du i den pågældende modtagers brugsanvisning.

Arbejde med referencelaseren

Apparatet har en referencelaser. I vertikal drift bruges referencelaseren til indjustering af apparatet. Dette gøres ved at justere referencelaseren parallelt med væggen. Så er det lodrette laserplan indstillet i en ret vinkel til væggen, se figur. Tracking-Funktionen står også til rådighed i vertikaldrift.

Forberedelse til kontrol af retvisning

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst 5 m fra hinanden. Tænd apparatet. Til optimal kontrol bør bruges et stativ. VIGTIGT: Sensor-automatikken skal være aktiv (auto/slope-LED slukket).

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

1. A1 2. A1 180° A2

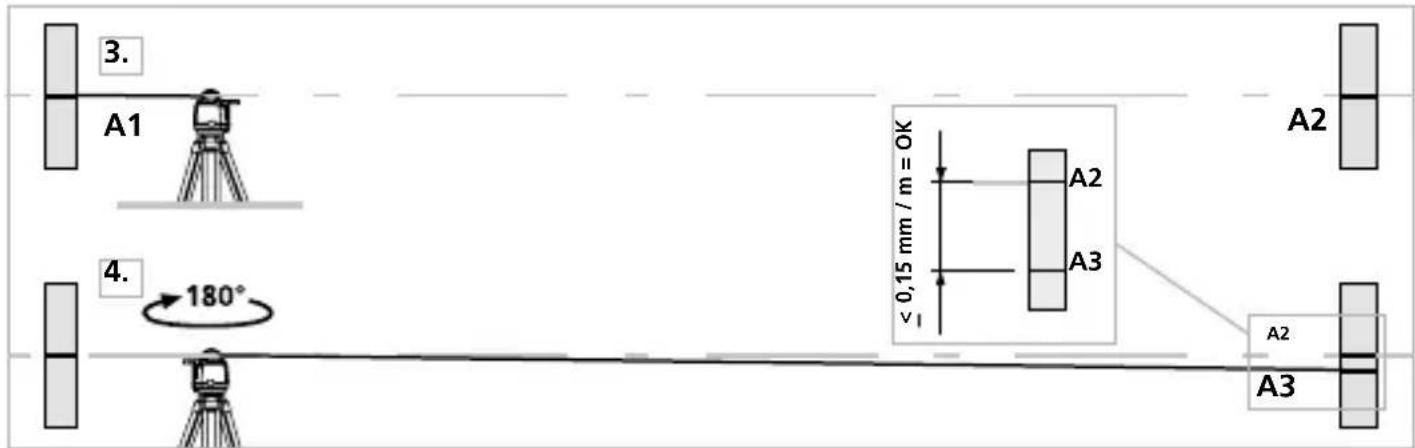

Kontrol af retvisning

1. Stil apparatet så tæt som muligt til væggen i samme højde som det markerede punkt A1.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen for X-aksen.
3. Gentag pkt. 3. og 4. til kontrol af Y- eller Z-aksen.

3. A1 4. 180° A2 A3 A2 A2 A3

Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger mere end 0,15 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne.

Juster-modus

Under justeringen skal man være opmærksom på rotationslaserens indjustering (opretning).

Tænd for enheden. Slukning af vippefunktionen.

Justering af X-aksen

Aktivering af Juster-modus: Tryk på ON/OFF-knappen i 3 sekunder, indtil auto/slope-LED'en blinker.

Justering: Med positioneringsknapperne af fjernbetjeningen køres laseren fra den aktuelle position på højde med referencepunktet A2.Gøres ved at trykke gentagne gange på positionerings-tasterne i sekundtakt, til man har nået den ønskede position.

Annullering af justering: Sluk for apparatet.

Gemme: For at gemme den nye justering skal du trykke på ON/OFF-knappen igen i 3 sekunder.

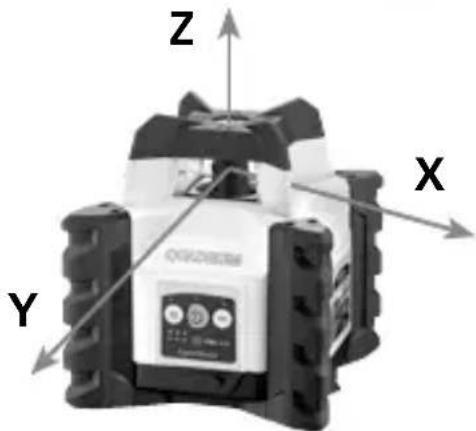

Justering af Y- og Z-aksen

For at justere Y-aksen skal du bruge X/Y-knappen på fjernbetjeningen til at skifte til Y-aksen og fortsætte på samme måde som ved justering af X-aksen.

Til justering af Z-aksen opstilles apparatet vertikalt, hvorefter fremgangsmåden er den samme som ved justering af x-aksen.

Man skal regelmæssigt kontrollere justeringen inden brug, efter transport og efter længere tids opbevaring. Man skal da altid kontrollere alle akser.

Tekniske data (Forbehold for tekniske ændringer. 25W21)
Påkrævet rotationshastighed 0, 300, 600 U/min
Modtagelsesområde laser max. 300 m
Længde modtagelsesenhed 45 mm
Lasermodi	Håndmodtagermodus, Punkt-modus, Rotations-modus, Scannings-modus
Indstillingshastighed ca. 30 sek. over hele arbejdsvinklen
Selvnivelleringsområde ± 4°
Nøjagtighed ± 0,15 mm / m
Nivellering horisontal / vertikal automatisk
Laserbølgelængde 635 / 515 nm
Laserbølgelængde Referencestråle	650 nm
Laser klasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Beskyttelsesklasse IP 66
Strømforsyning	Li-ion-batteripakke 7,4V / 2,6Ah / 19,24Wh
Stativtilslutning 5/8" gevind
Driftstid ca. 20 timer
Ladetid ca. 4 timer
Driftsdata radiomodul	Grænseflade: 2,4 GHz ISM-SRD, Frekvensbånd: ISM-bånd 2400-2483,5 MHz, 40 kanaler, Sendestyrke: <10 mW, Båndbredde: 2 MHz, Modulation: GFSK
Arbejdsbetingelser	-10°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 170 x 188 x 170 mm
Vægt 1,575 g (inkl. batteripakke)
Fjernbetjening
Strømforsyning 2 x 1,5V LR6 (AA)
Rækkevidde fjernbetjening	max. 40 m (RF-control)
Vægt 146 g (inkl. batterier)

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Tag batterierne ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på et år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med almindeligt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.
