BRUGSANVISNING LaserRange-Master Gi8 Pro Laserliner

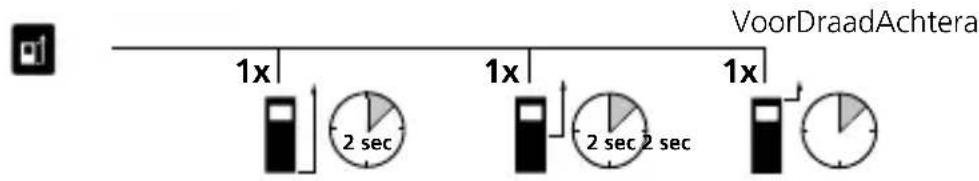

Skift af måleplan (reference):

VoorDraadAchtera 1x 2 sec 1x 2 sec 2 sec 1x

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Disse dokumenter skal opbe-vares og overdrages, når produktet videregives.

Tilsigtet anvendelse

Denne laser-afstandsmåler skal bruges til måling, addition og subtraktion af længder, overflader og volumen. Vinkelfunktionen egner sig til indirekte målinger på svært tilgængelige målesteder. Via digital connection-interfacet lader måledataene sig overføre til en smartphone.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparatet må ikke komme i hænderne på børn. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen LaserRange-Master Gi8 Pro overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse: https://packd.li/ll/aoz/in

Grøn laserteknologi

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm.

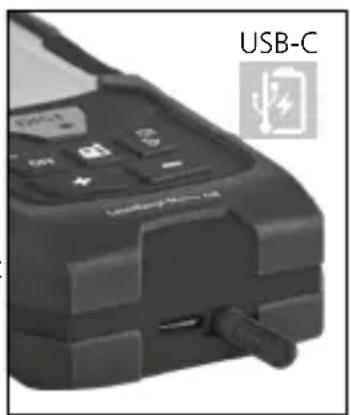

Händtering af lithium-ion-batteri

• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket på apparatet. Man må kun benytte den vedlagte lysnet-adapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.

- Efter at have forbundet ladekablet dukker der et batterisymbol op med stigender bjælke med den samlede varighed af opladningen i displayet. Så snart som opladningsproceduren er slut, dukker et batteri-symbol op med fuldt antal af bjælker.

Apparatet har et udskifteligt batteri. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER.

Laserliner

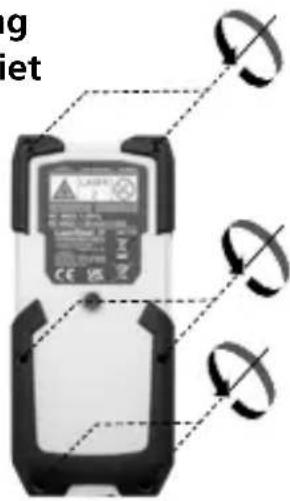

Udtagning af batteriet

g e

a Visning funktionsvalg
b Måleplan (reference) bag / tråd/ foran
c Afstand, der skal måles
d min/max-kontinuerlig måling
e Måleværdier / måleresultater / fejlfunktion
f Hældningsvinkel apparatet
g Batterisymbol
h Digital Connection aktiveret
i Mellemværdier / min/max-værdier
j Addition / subtraktion
k Enhed
I Længdemåling
m min/max-kontinuerlig måling
n Flademåling
o Vægflademåling
p Rumfangsmåling
q Vinkelfunktion 1
r Vinkelfunktion 2
s Vinkelfunktion 3
t Digital libelle
u Kalibrering af tilt-sensor
v Hukommelse
w Digital Connection

1. TÆND / Måling / Timer-funktion
2. Sletning af sidste måleværdier / SLUK
3. Addition / Subtraktion
4. Måleplan (reference) bag / tråd/ foran
5. Funktionsmenu

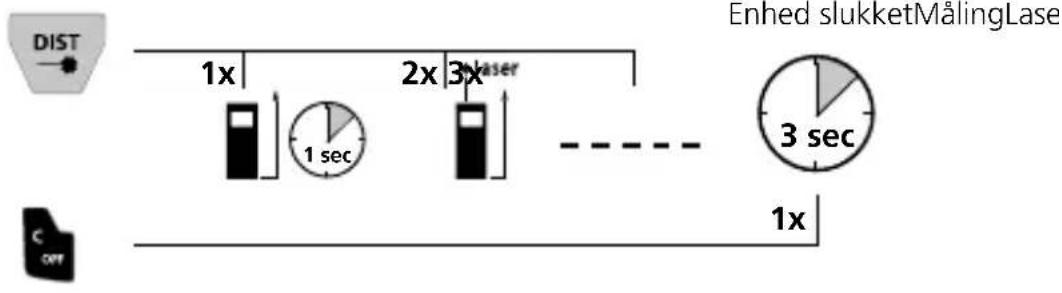

Tænding, måling og slukning:

Sletning af den sidste måleværdi:

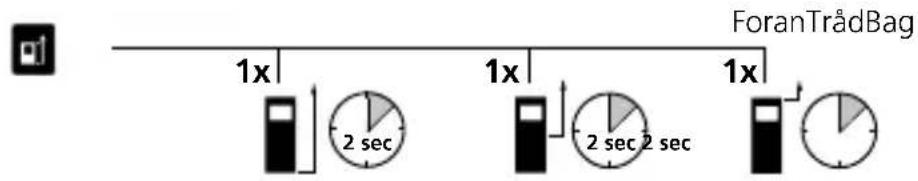

Skift af måleplan (reference):

På LC-displayet vises den største værdi (max), den mindste værdi (min) og den aktuelle værdi.

Længdemåling:

1. måling (Højde) 2. måling (Længde 1) 3. måling (Længde 2) 2x 6x4x3x 5x1x DIST

1. areal = højde x længde 1
2. areal = (højde x længde 2) + 1. areal osv.

Denne funktion egner sig til automatisk addition af vægoverflader med den samme højde. Efter at laseren er tændt skal rummets højde udregnes med den 1. måling, som i forbindelse med alle yderligere overfladeberegninger bruges som højdemål. Fra den anden måling skal kun de aktuelle længdemål findes. Hvert resultat af overfladeberegningen lægges til den forudgående.

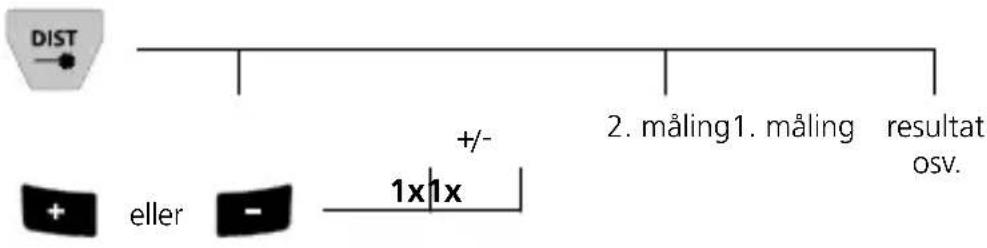

Addition og subtraktion af længder, arealer og rumfang:

DIST +/- 2. måling1. måling resultat OSV. eller 1x1x

Måleresultatet bestemmes via den 360° hældningssensor.

Den digitale libelle bruges til horisontal indjustering af måleapparatet.

Kalibrering af tilt-sensor:

Til kalibrering af hældningssensoren (tilt) følger man anvisningerne på displayet.

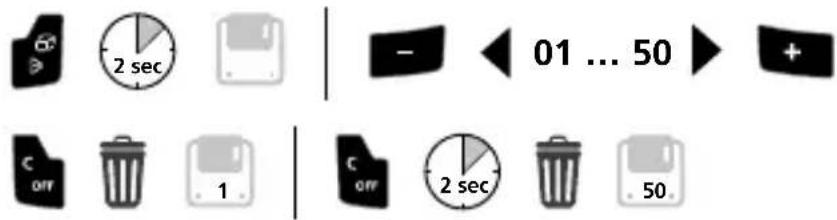

Apparatet räder over 50 hukommelsespladser.

Digital Connection-symbolet viser sig på displayet (h) efter aktiveringen. Når funktionen er aktiv, kan en mobil enhed oprette forbindelse til måleapparatet ved hjælp af en app.

Apparatet råder over en digital connection, der tillader dataoverførsel via trådløs teknik til mobile slutenheder med radiogrænseflade (f.eks. smartphones og tablets).

Systemkravet til en digital connection fremgår af

Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkilder samt enhedens sende-/modtagelseskarakteristika.

Applikation (app)

Brug af digital connection kræver en app. Denne kan man downloade fra den pågældende netbutik afhængig af enheden:

Kontrollér, at radiogrænsefladen i den mobile slutenhed er aktiveret.

Efter start af applikationen og aktivering af digital connection, kan der etableres forbindelse mellem en mobil slutenhed og måleinstrumentet. Hvis applikationen registrerer flere aktive måleapparater, vælger man det passende måleapparat.

Ved næste opstart kan dette måleapparat så forbindes automatisk.

Fejlkode:

Er101: Udskift batterier

Er108: Pythagoræisk målefejl

Er118: Kalibreringsfejl tilt-sensor

Er155: Modtaget signal for svagt eller uden for måleområdet

Er181: Dataoverførselsfejl

Er194: Værdi uden for visningsområde

Laserliner

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, när der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og / eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på et år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Ret til ændringer forbeholdt. 24W19)

Nøjagtighed (typisk)* ± 2 mm
Måleområde indendørs** 0,05 m - 80 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserbølgelængde 515 nm
Hukommelse 50 hukommelsesplaceringer
Beskyttelsesklasse IP 66
Automatisk slukning 30 sek. laser / 3 min. apparat
Strømforsyning Li-lon-batteripakke 3,7V / 1,0Ah
Arbejdsbetingelser	-10°C ... 40°C, luftfugtighed maks.20 ... 85% rH, ikke-kondenserende,arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C,luftfugtighed maks. 80% rH
Mål (B x H x D) 57 x 132 x 28 mm
Vægt 154 g (inkl. batteripakke)

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.
** ved maks. 5000 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med almindeligt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:
