ПОСІБНИК КОРИСТУВАЧА LaserRange-Master Gi8 Pro Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Ці документи слід зберегти та передати разом з виробом наступному користувачеві.

Використання за призначенням

Цей лазерний далекомір призначений для вимірювання, додавання та віднімання значень довжини, площі та об'єму. Завдяки функції вимірювання кутів прилад дозволяє виконувати непрямі вимірювання у важкодоступних місцях. За допомогою інтерфейсу цифрового з'єднання результати вимірювання можна передати на смартфон.

Загальні вказівки по безпеці

• Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
  – Вимірювальний прилад не повинен потрапляти до рук дітей. Зберігати у недосяжному для дітей місці.
  – Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
  – Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
  – Забороняється експлуатація приладу у разу відмови однієї чи кількох функцій або при низькому рівні заряду акумулятора, а також пошкодженні корпусу.
  – При використанні приладу просто неба зважайте на наявність відповідних погодних умов або вживайте належних запобіжних заходів.
  – Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання! Не спрямовувати погляд на промінь! Лазер класу 2 < 1 мВт · 515 нм

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

– Увага: не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Не дозволяється внесення будь-яких змін (модифікація) в конструкцію лазерного пристрою.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).

Вказівки з техніки безпеки

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.
– При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання радіочастотного діапазону

– Вимірювальний прилад обладнаний системою передачі даних по радіоканалу.
– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності та електромагнітного випромінювання згідно директиви ЄС про радіообладнання 2014/53/EU.
- Компанія Umarex GmbH & Co. KG гарантує, що тип радіообладнання LaserRange-Master Gi8 Pro відповідає основним вимогам та іншим положенням директиви ЄС про радіообладнання 2014/53/EU (RED). З повним текстом декларації відповідності ЄС можна ознайомитися за адресою: https://packd.li/ll/aoz/in

Зелений промінь

Майже в 6 разів яскравіше звичайного червоного лазера з довжиною хвилі видимого світла 630 – 660 нм

Поводження з літій-іонним акумулятором

– Пристрій, який має опції живлення від мережі або акумуляторних батарей, призначено для використання у приміщенні за умови відсутності вологи або дощу, інакше виникає ризик ураження електричним струмом.
– Перед використанням пристрою необхідно повністю зарядити акумулятор.

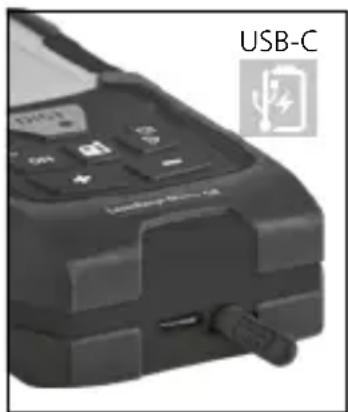

– Штекер мережевого адаптера або зарядного пристрою вставити в роз'єм, який знаходиться

в акумуляторному відсіку приладу, та підключити до електромережі. Слід використовувати виключно зарядний пристрій або мережевий адаптер, що додаються до приладу. Використання інших пристроїв призведе до анулювання гарантії.

– Після під'єднання зарядного кабелу на дисплеї протягом усього процесу заряджання відображатиметься символ батареї, який наповнюватиметься смужками. Як тільки процес заряджання завершиться, з'явиться символ батареї, що заповнений смужками.

Прилад живиться від змінного акумулятора. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

Виймання акумулятора

я тора

а Відображення вибору функції

b Площина вимірів (покажчик) позаду / Нитка / спереду

с Відстань, що вимірюється

d Мін./макс. безперервне мірювання

e Величина вимірів / результат / несправність

f Індикація кута нахилу пристрій

g Знак акумуляторної батареї

h Функцію Digital Connection активовано

i Проміжне значення / мін./макс. значення

j підсумовування / вирахування

k Вимірів одиниця м / фут / дюйм

Вимірювання довжини

m Мін./макс. безперервне мірювання

n Вимір площі

о Вимірювання площі стіни

p Вимір об'єму

q Тригонометрична функція 1

r Тригонометрична функція 2

s Тригонометрична функція 3

t Електронний рівень

u Калібрування датчику нахилу

v Пам'ять

1. Увімкнути / Вимірювання / Функція таймера
2. Видалення останніх показників виміру / Вимкнено
3. підсумовування / вирахування
4. Площина вимірів (покажчик) позаду / Нитка / спереду
5. Відображення вибору функції

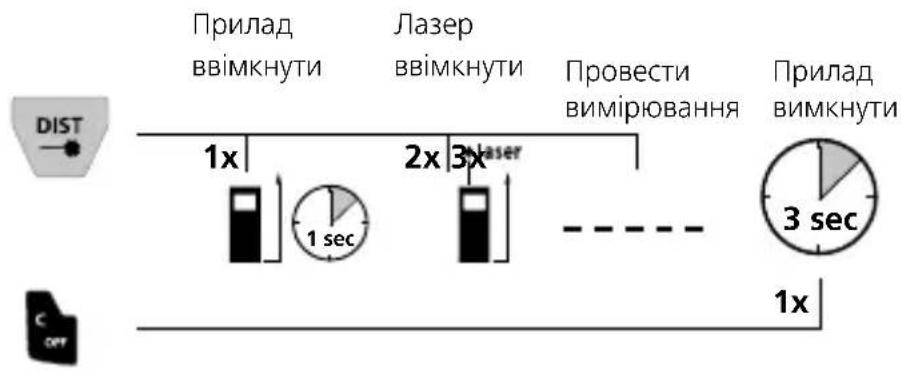

Ввімкнути, заміряти, вимикнути:

Прилад ввімкнути Лазер ввімкнути Провести вимірювання Прилад вимкнути 1x 2x 3x 1 sec 3 sec 1x

Видалення останньої виміряної величини:

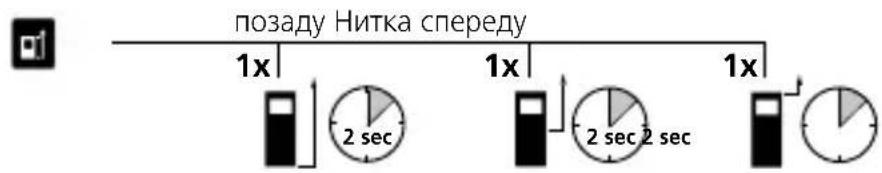

Перемкнути площину вимірів (покажчик):

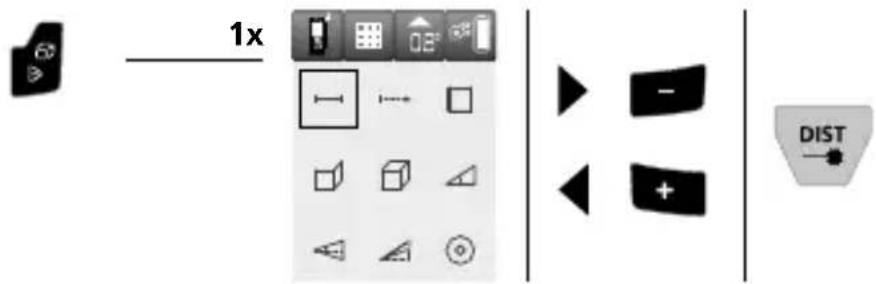

Перемикання функцій:

1x DIST

Laserliner

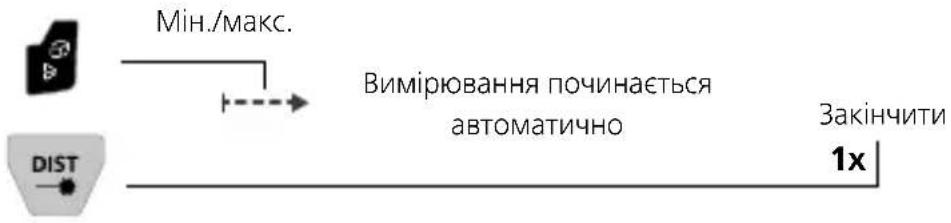

Мін./макс. безперервне вимірювання:

РК-дисплей показує найбільше значення (max), найменше значення (min) і фактичне значення.

Вимірювання довжини:

1. Вимірювання 2. Вимірювання * laser * laser 2x1x3x4x DIST

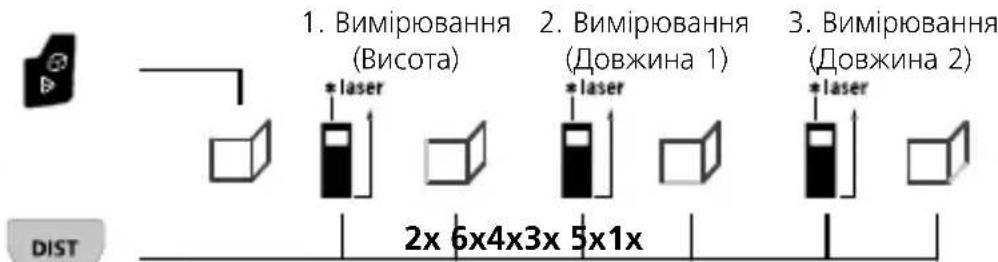

Вимірювання площі стіни:

1. Вимірювання (Висота) 2. Вимірювання (Довжина 1) 3. Вимірювання (Довжина 2) * laser * laser * laser 2x 6x4x3x 5x1x DIST

1-а область = висота х довжина 1 2-га область = (висота х довжина 2) + 1-а область і т.д.

Ця функція призначена для автоматичного додавання площі поверхонь стін однакової висоти. Після ввімкнення лазерного нівеліра при 1-му вимірюванні необхідно визначити висоту приміщення, цей вимір буде використовуватися для всіх подальших обчислень площі. Починаючи з другого вимірювання, потрібно визначати лише відповідний розмір довжини. Кожен результат обчислення площі додається до попереднього.

1. Вимірювання 2. Вимірювання 3. Вимірювання * laser * laser * laser 2x6x4x3x5x1x DIST

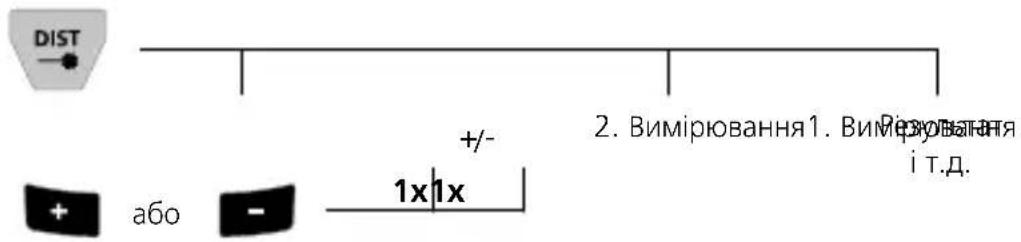

Додавання та віднімання довжин, площ та об'ємів:

DIST +/- 2. Вимірювання 1. Вимірювання або 1x1x і т.д.

Тригонометрична функція 1 / 2 / 3:

Результат вимірювання визначається датчиком кута нахилу з діапазоном регулювання 360°.

Задня частина пристрою використовується в якості опорної поверхні для вимірювання кутів.

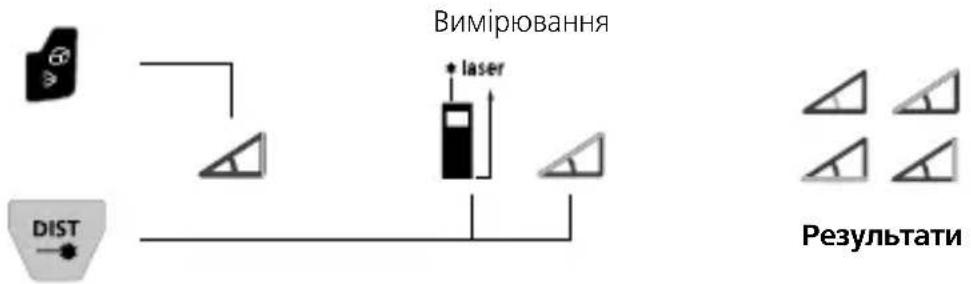

1:


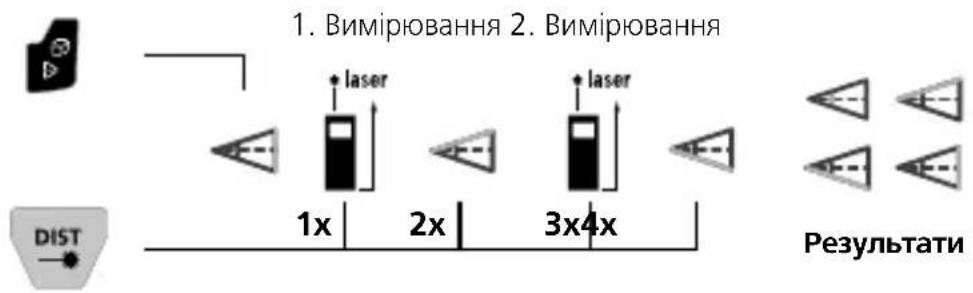

2:

1. Вимірювання 2. Вимірювання 1x 2x 3x4x DIST Результати

Laserliner

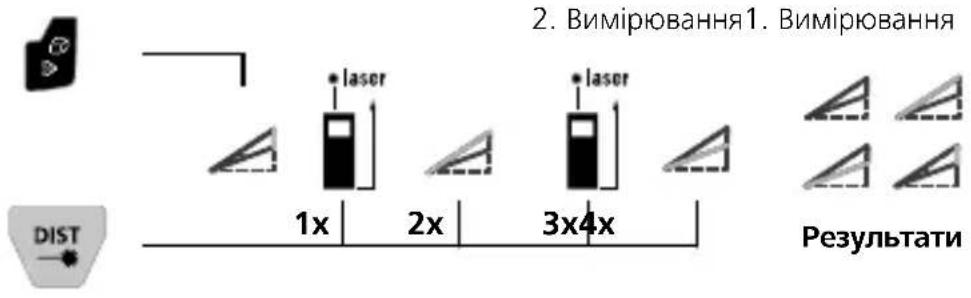

3:

2. Вимірювання1. Вимірювання 1x 2x 3x4x Rезультати

Електронний рівень:

електронний рівень призначений для горизонтального юстування вимірювального приладу.

Калібрування датчику нахилу:

Щоб відкалібрувати датчик нахилу (Tilt), необхідно дотримуватися інструкцій на дисплеї.

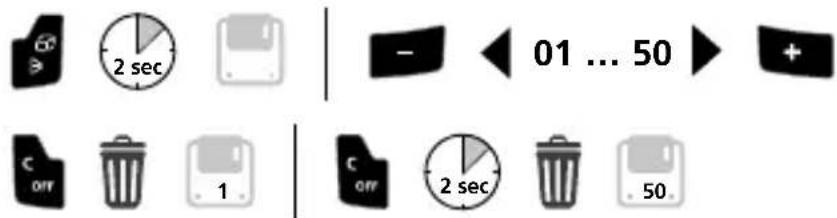

Функція збереження в пам'яті:

Прилад має 50 місць пам'яті.

DIST 3 sec 5 sec Вимірювання

Увімкнути Digital Connection:

Після активації на дисплеї (h) з'являється значок Digital Connection. Активований Digital Connection дозволяє здійснити підключення приладу до мобільного пристрою за допомогою додатку.

У приладі передбачено цифрове з'єднання, що дозволяє здійснювати передачу даних на мобільні кінцеві пристрої з радіоінтерфейсом (наприклад, смартфони, планшети) через канали радіозв'язку.

3 системними вимогами для цифрового з'єднання можна ознайомитися на https://packd.li/ble/v2

Пристрій може встановлювати радіозв'язок з іншими пристроями, сумісними зі стандартом бездротового зв'язку IEEE 802.15.4. Стандарт бездротового зв'язку IEEE 802.15.4 — це протокол передачі даних для бездротових персональних мереж (WPAN).

Максимальний діапазон вимірювань становить 10 м від приладу і в значній мірі залежить від місцевих факторів, таких, як, наприклад, товщина та склад стін, джерела радіоперешкод, характеристики передачі та приймальні властивості приладу.

Додаток (App)

Для використання цифрового з'єднання потрібен додаток. Додаток можна завантажити у відповідних магазинах мобільних додатків (залежно від пристрою):

Переконайтеся в тому, що радиоінтерфейс мобільного кінцевого пристрою активовано.

Після запуску програми й активації цифрового з'єднання можна встановити з'єднання між кінцевим мобільним пристроєм і вимірювальним приладом. Якщо додаток виявляє кілька активованих приладів, слід обрати відповідний прилад.

Під час наступного запуску відбудеться автоматичне підключення до обраного приладу.

Код помилки:

Er101: Замінити батарейки

Er108: Похибка вимірювань за Піфагором

Er118: Помилка калібрування датчику нахилу

Er155: Заслабкий прийманий сигнал або за межами діапазону вимірювання

Er181: Помилка передачі даних

Er194: Значення поза межами області відображення

Laserliner

Важливі вказівки

– Лазер вказує на пункт, до якого виконується вимірювання. В промінь лазера не повинні потрапляти ніякі предмети.
- Прилад під час вимірювання компенсує різні температури в приміщенні. Тому треба деякий час почекати після переходу на інше місце з великою різницею температури.
– Прилад поза приміщенням можна застосовувати лише обмежено і не можна використовувати при сильному сонячному випромінюванні.
- При вимірюванні на відкритому повітрі дощ, туман і сніг можуть вплинути на результати вимірювання або їх сфальсифікувати.
– При несприятливих умовах, як напр., погано відбиваючі поверхні, максимальне відхилення може становити більше ніж 3 мм.
– Килими, штори чи зависи не відбивають лазер оптимально. Використовуйте гладкі поверхні.
– При измерении через стекло (оконное стекло) размеры могут искажаться.
– Функція економії енергії автоматично вимикає пристрій.
– Чищення м'якою серветкою. В корпус не повинна потрапляти вода.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування один рік. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Технічні дані (Право на технічні зміни збережене. 24W19)

Точність (типово)* ± 2 мм
Внутрішній діапазон вимірювання**	0,05 м - 80 м
Клас лазера	2 / < 1 мВт (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Довжина хвиль лазера 515 нм
Speicher 50 місць пам'яті
Schutzart IP 66
Автоматичне вимкнення 30 ф	Лазер / 3 хв Приладт
Живлення Li-Ion акумулятор В.7V / 1.0Ah
Режим роботи	-10°C ... 40°C, Вологість повітря max. 20 ... 85% rН, без конденсації, Робоча висота max. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C, Вологість повітря max. 80% rН
Розміри (Ш x В x Г) 57 x 132 x 28 мм
Вага 154 г (вкл. акумуляторний блок)

* відстань вимірювання становить до 10 м, якщо вимірювана поверхня добре відбиває, і за кімнатної температури. На слабке відбиття вимірюваною поверхнею, похибка виміру може зростати на ± 0,2 мм/м.

** при max. 5000 лк

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов'язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Елемент живлення необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.
