BRUKSANVISNING LaserRange-Master Gi8 Pro Laserliner

1. måling 2. måling * laser * laser 2x1x3x4x DIST

Vægflademåling:

Apparatets bagside fungerer som referenceflade for måling af vinkler.

1:

2:
    note right of B: laser
    note right of D: laser
    note right of E: laser
    note left of B: 1x
    note left of C: 2x
    note right of D: 3x
    note right of E: 4x
    note right of F: måling
    note right of F: måling

Laserliner

3:

2. måling1. måling 1x | 2x | 3x | 4x | Resultat DIST

Digital libelle:

EU- og UK-bestemmelser og bortskaffelse

Hantering av laser klass 2

Laserstrålning! Titta aldrig direkt in i laserstrålen! Laser klass 2 < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

Hantering av litiumjonsbatteriet

u Kalibrering av vippsensorn

v Minne

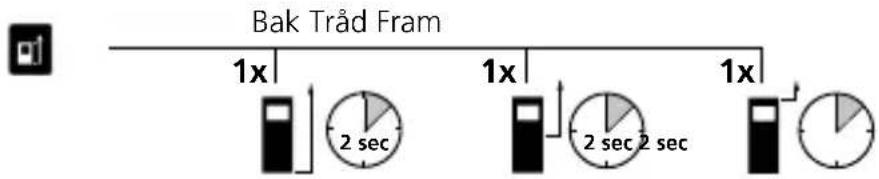

Omkoppling av måttplan (referens):

Kalibrering av vippsensorn:

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Disse dokumentene må oppbevares og leveres med dersom produktet gis videre.

Tiltenkt bruk

Denne laser-avstandsmålerens tiltenkte bruk er måling, addering og subtraksjon av lengder, flater og volum. Vinkelfunksjonen egner seg til indirekte målinger på steder der det er vanskelig å komme til. Via Digital Connection grensesnittet kan måledataene overføres til en smartphone.

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentet skal oppbevares utilgjengelig for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk dersom en eller flere funksjoner svikter eller batteriet batteriet er svakt.
• Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.
• Følg sikkerhetsforskriftene for fagmessig bruk av apparatet fra lokale og nasjonale myndigheter.

Sikkerhetsinstrukser

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Manipulasjoner (endringer) av laserinnretningen er ikke tillatt.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.
• Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt kan målenøyaktigheten påvirkes.

Sikkerhetsinstrukser

Omgang med RF radiostråling

• Måleinstrumentet er utstyrt med et radiogrensesnitt.
• Måleapparatet overholder forskriftene og grenseverdiene for elektromagnetiske kompatibilitet og radiostråling iht. RED-direktiv 2014/53/EU.
• Umarex GmbH & Co. KG erklærer herved at måleinstrumentet LaserRange-Master Gi8 Pro tilfredsstiller de vesentlige krav og andre bestemmelser i det europeiske radioutstyrsdirektivet 2014/53/EU (RED). Den fullstendige teksten i EU-samsvarserklærinen er å finne på følgende internettadresse: https://packd.li/ll/aoz/in

Grønn laserteknologi

Ca. 6 g anger lysere enn en vanlig rød laser med 630 - 660 nm.

Bruk av lithium-ion-batteri

• Nettapparatet/laderen skal kun brukes innendørs i lukkede rom og skal ikke utsettes for fukt eller regn, da det ellers består fare for elektrisk sjokk.
• Lad batteriet fullstendig opp før instrumentet tas i bruk.

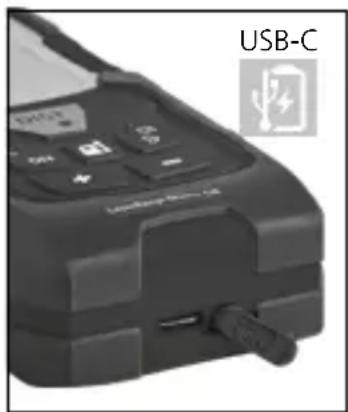

• Koble nettdel/lader til strømnettet og koble instrumentets koblingskontakt til apparatets batteripakke. Vennligst benytt kun medlevert nett-/ladeapparat. Garantien bortfaller dersom det brukes et feil nett-/ladeapparat.

Instrumentet er utstyrt med et oppladbart batteri som kan skiftes ut. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

Laserliner

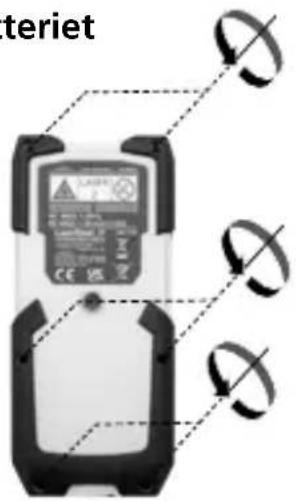

Ta ut batteriet

teriet

a Indikator funksjonsvalg

b Målenivå (referanse) bak / tråd / foran

c Avstand som skal måles

d Min/maks. kontinuerlig måling

e Måleverdier / måleresultater / funksjonsfeil

f Hellingsvinkel apparatet

g Batterisymbol

h Digital Connection-funksjon aktivert

i Mellomverdier / min/maks-verdier

j Addering / subtrahering

k Enhet

I Lengdemåling

m Min/maks. kontinuerlig måling

n Flatemåling

- Veggarealmåling

p Volummåling

q Vinkelfunksjon 1

r Vinkelfunksjon 2

s Vinkelfunksjon 3

t Digital libelle

u Kalibrering av tiltsensoren

v Minne

1. PÅ / Måling / Timerfunksjon
2. Sletting av de siste måleverdiene / AV
3. Addering / subtrahering
4. Målenivå (referanse) bak / tråd / foran

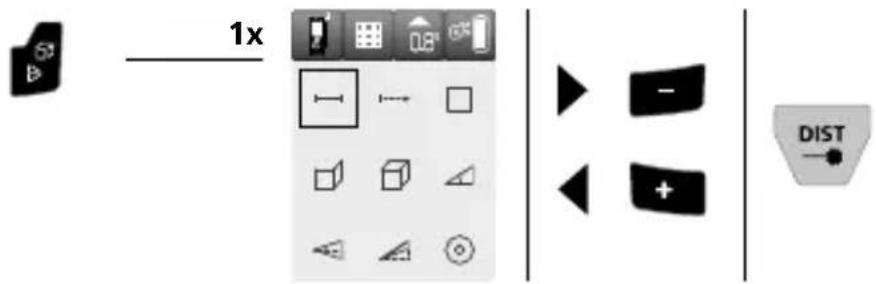

5. Funksjonsvalg

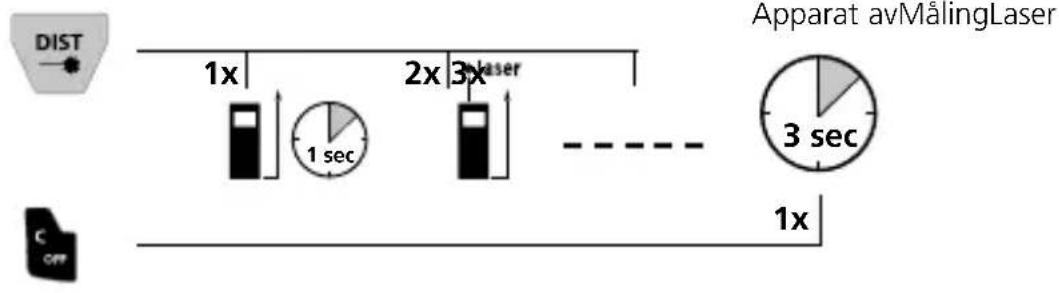

Innkopling, måling og utkopling:


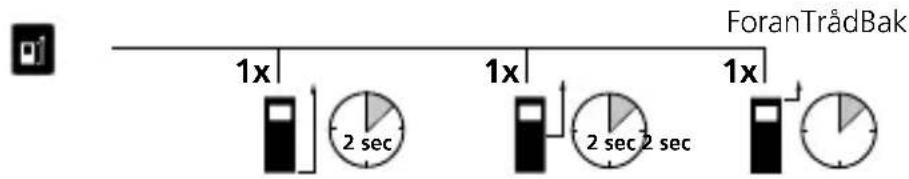

Veksling av målenivå (referanse):

ForanTrådBak 1x 1x 1x 2 sec 2 sec 2 sec

Kople om funksjonene:

1x DIST

Laserliner

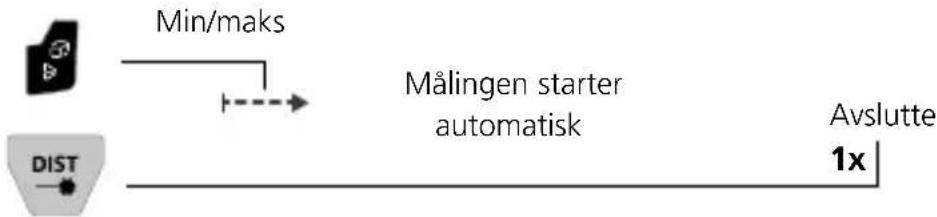

Min/maks. kontinuerlig måling:

LC-displayet viser den høyeste verdien (maks.), den laveste verdien (min.) og den aktuelle verdien.

Lengdemåling:

2. måling1. måling * laser * laser 2x1x3x4x DIST

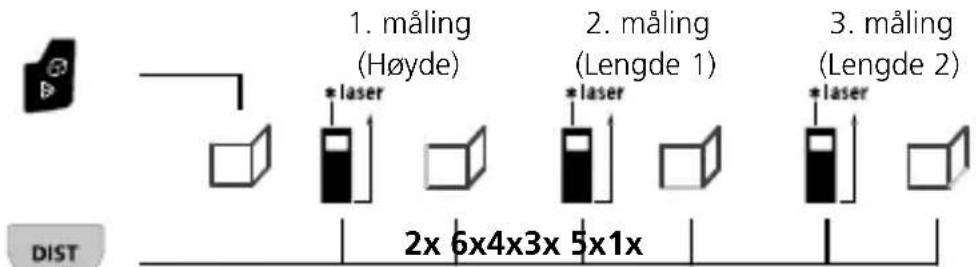

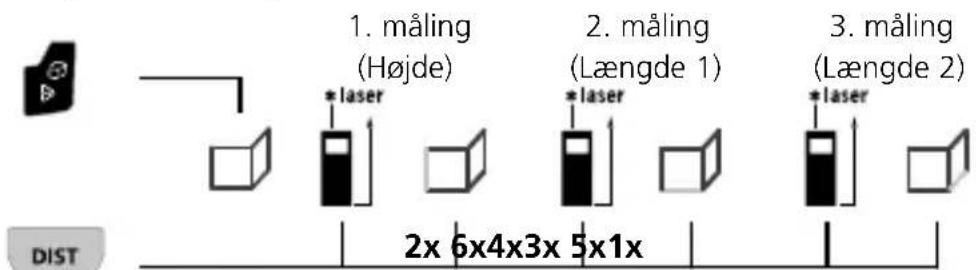

Veggarealmåling:

1. måling (Høyde) 2. måling (Lengde 1) 3. måling (Lengde 2) 2x 6x4x3x 5x1x DIST

1. areal = høyde x lengde 1
2. areal = (høyde x lengde 2) + 1. areal osv.

Denne funksjonen egner seg til automatisk addering av veggflater med lik høyde. Etter at laseren har blitt slått på, må man finne frem til romhøyden med den 1. målingen. Denne høyden tjener da som høydemål ved alle påfølgende flateberegninger. Fra og med den andre målingen er det bare nødvendig å registrere det respektive lengdemålet. Hvert resultat av flateberegningen adderes til det forrige resultatet.

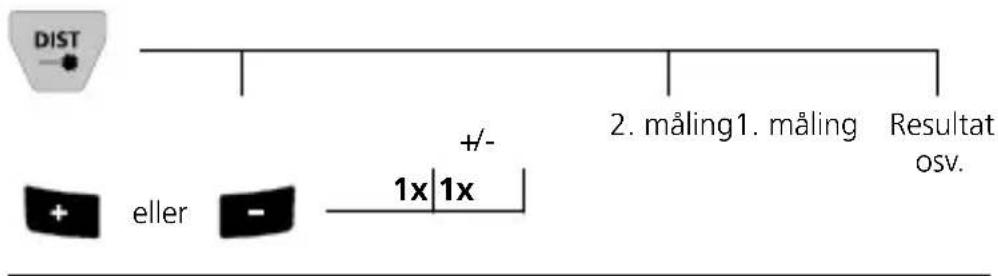

Addere og subtrahere lengder, arealer og volumer:


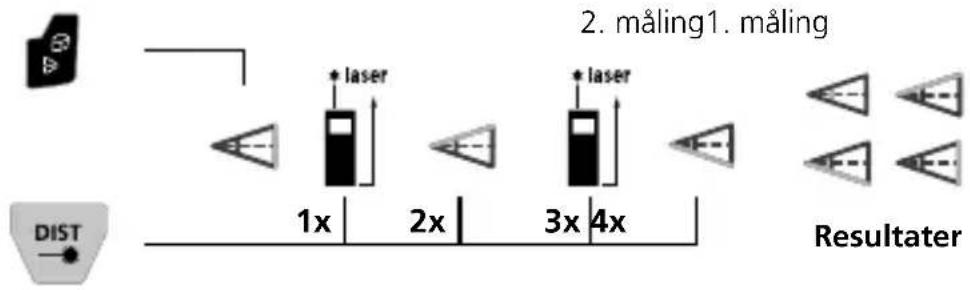

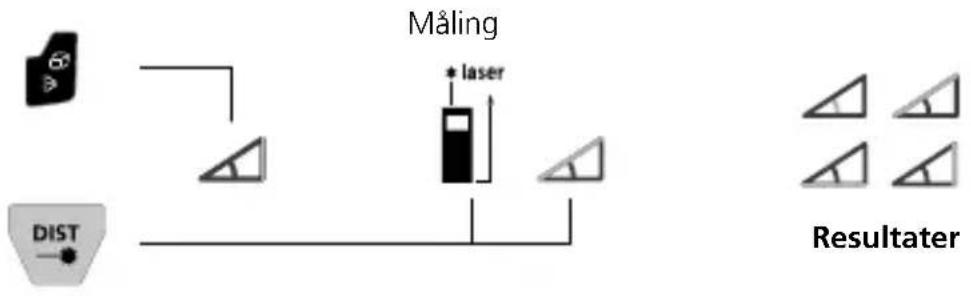

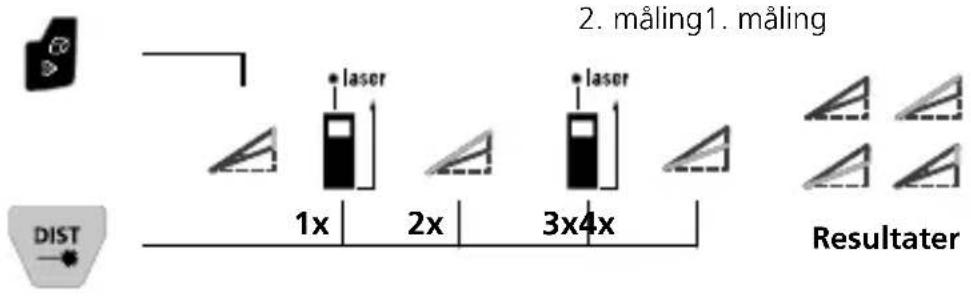

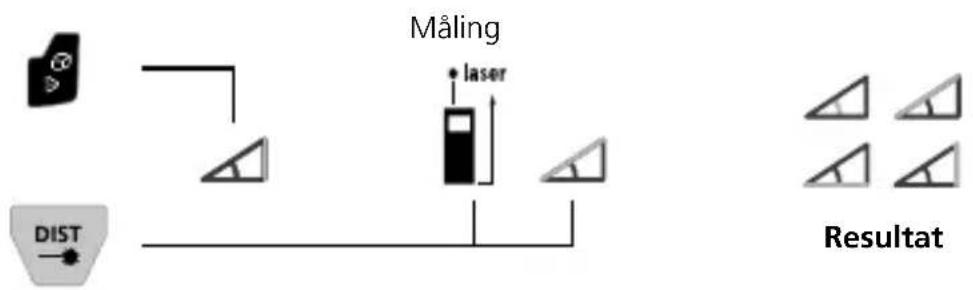

Vinkelfunksjon 1 / 2 / 3:

Det finnes automatisk frem til måleresultatene ved hjelp av den 360° hellingssensoren.

Baksiden av instrumentet gjelder som referanseflate for måling av vinkler.

1:

2:
    note right of F "2. måling1. måling"
    note right of F "DIST"

Laserliner

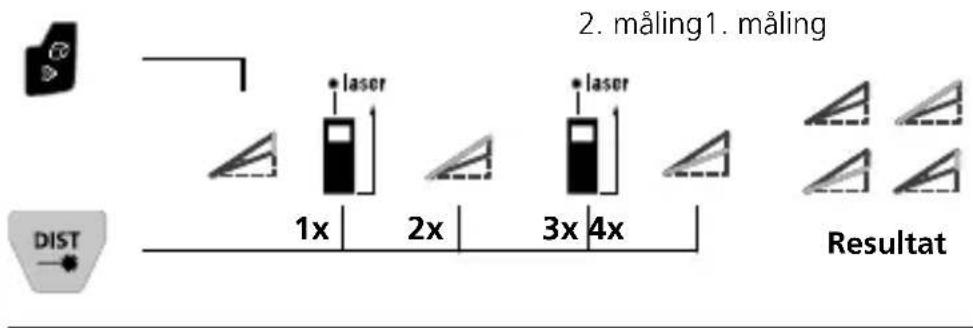

3:

2. måling1. måling 1x 2x 3x4x Resultater DIST

Digital libelle:

Den digitale libellens oppgave er å posisjonere måleinstrumentet horisontalt.

Til kalibrering av hellingssensoren (tilt) må instruksene på displayet følges.

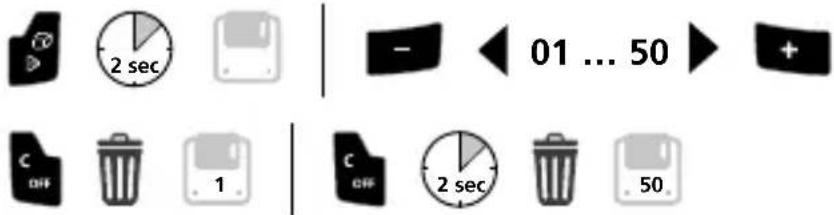

Minnefunksjon:

Instrumentet har over 50 lagerplasser.

Aktivering av Digital Connection:

Digital Connection-symbolet dukker opp i displayet etter aktivering (h). Når funksjonen er aktivert, kan et mobilt sluttapparat kople seg til måleinstrumentet vha. en app.

Instrumentet er utstyrt med en Digital Connection som muliggjør dataoverføring vha. radioteknikk til mobile terminaler med radiogrensesnitt (eksempelvis smartphone, nettbrett).

Systemforutsetningen for en Digital Connection finner du på

Rekkevidden er utlagt for maks. 10 m avstand fra sluttapparatet og er sterkt avhengig av omgivelsesbetingelsene, som eksempelvis veggenes tykkelse og sammensetning, radiointerferens samt sluttapparatets sende-/mottaksegenskaper.

Applikasjon (app)

Til bruk av Digital Connection behøves det en app. Denne appen kan du laste ned i de tilsvarende stores, avhengig av terminalen:

Etter at appen har blitt startet og Digital Connection er aktivert, kan en forbindelse opprettes mellom en mobil terminal og måleinstrumentet. Dersom appen registrerer flere aktive måleinstrumenter, må du velge ut det passende måleinstrumentet.

Ved neste oppstart kan dette måleinstrumentet koples til automatisk.

Feilkode:

Er101: Skift ut batteriene

Er108: Pytagoreisk målefeil

Er118: Kalibreringsfeil tiltsensor

Er155: Mottatt signal for svakt eller utenfor måleområdet

Er181: Dataoverføringsfeil

Er194: Verdi utenfor visningsområdet

Laserliner

Viktig informasjon

• Laseren indikerer målepunktet som det skal måles til. Det ikke rage inn gjenstander i laserstrålen.
• Instrumentet kompenserer forskjellige romtemperaturer under målingen. Sørg derfor for en kort tilpasningstid dersom instrumentet skifter til et annet sted og dette medfører store temperaturforskjeller.
• Apparatet er kun begrenset anvendbart utendørs og kan ikke anvendes ved sterk solinnstråling.
• Ved målinger utendørs kan regn, tåke og snø innvirke eller forfalske måleresultatene.
• Dersom forholdene er ugunstige, som f.eks. ved dårlig reflekterende overflater kan maks. avvik være større enn 3 mm.
• Tepper, polstringer eller gardiner reflekterer ikke laseren optimalt. Bruk glatte overflater.
• Ved målinger gjennom glass (vindusruter) kan måleresultatene bli forfalsket.
• En energisparefunksjon slår apparatet av automatisk.
• Rengjør instrumentet med en myk klut. Det må ikke trenge vann inn i instrumenthuset.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring.

Oppbevar apparatet på et rent og tørt sted.

Kalibrering

Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på ett år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

Tekniske data (Med forbehold om tekniske endringer. 24W19)

Nøyaktighet (typisk)* ± 2 mm
Måleområde (innenfor)** 0,05 m - 80 m
Laserklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserbølgelengde 515 nm
Minne 50 lagerplasser
Beskyttelsesklasse IP 66
Automatisk utkobling 30 sek.	laser / 3 min. instrument
Strømforsyning Li-lon batteripakke 3,7V / 1,0Ah
Arbeidsbetingelser	-10°C ... 40°C, luftfuktighet maks.20 ... 85% rH, ikke kondenserende, arbeidshøyde maks. 2000 m.o.h.
Lagringsbetingelser	-20°C ... 70°C, luftfuktighet maks. 80% rH
Mål (B x H x D) 57 x 132 x 28 mm
Vekt 154 g (inkl. batteripakke)

* til 10 m måleavstand ved godt reflekterende måloverflate og romtemperatur. Ved svakt reflekterende måloverflater kan målavviket stige ± 0,2 mm/m.
** ved maks. 5000 lux

EU- og UK-bestemmelser og avfallshåndtering

Instrumentet oppfyller alle relevante normer for fri varehandel innenfor EU og UK.

Dette produktet, inkludert tilbehør og emballasje, er et elektrisk apparat som i henhold til europeiske og britiske direktiver om avfall fra elektrisk og elektronisk utstyr, batterier og emballasje, må resirkuleres på en miljømessig forsvarlig måte for å gjenvinne verdifulle råvarer. Elektriske apparater, batterier og emballasje skal ikke kastes i husholdningsavfallet. Forbrukere er lovpålagt å levere inn brukte batterier og akkumulatorer gratis på et offentlig innsamlingssted, på et salgssted eller til teknisk kundeservice. Batteriet skal tas ut av apparatet med verktøy som er vanlig i handelen uten at det ødelegges og tilføres et kildesorteringsanlegg, før du returnerer apparatet til avfallshåndtering. Ved spørsmål om å ta ut batteriet, kan serviceavdelingen til UMAREX-LASERLINER kontaktes. Ta kontakt med din kommune for å få informasjon om egnede avfallshåndteringssteder og følg de respektive avfallshåndterings- og sikkerhetsinstruksene på innsamlingsstedene.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:
