GEBRUIKSAANWIJZING LaserRange-Master Gi8 Pro Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Deze documenten moeten worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Deze laser-afstandsmeter is bedoeld voor het meten, optellen en aftrekken van lengten, oppervlakken en volumes. De hoekfunctie is geschikt voor indirecte metingen op moeilijk toegankelijke plaatsen. De meetgegevens kunnen via de Digital Connection-interface worden doorgestuurd naar een smartphone.

Algemene veiligheidsaanwijzingen

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

- Het meettoestel hoort niet thuis in kinderhanden. Buiten het bereik van kinderen bewaren.

- Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.

- Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

- Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is.

- Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

- Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvo- or het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

- Opgelet: Kijk nooit in de directe of reflecterende straal.

– Richt de laserstraal niet op personen.

- Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

- Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

- Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installatietype LaserRange-Master Gi8 Pro voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres:
  https://packd.li/ll/aoz/in

Groene lasertechnologie

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

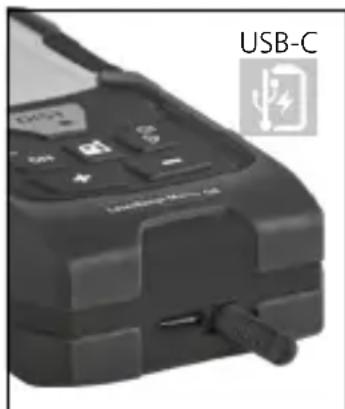

Gebruik van de lithium-ionen-accu

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u

een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.

- Na het aansluiten van de laadkabel verschijnt een accusymbool met stijgende balk voor de totale duur van het laadproces op het display. Zodra het laadproces is afgesloten, verschijnt een accusymbool met volle balk.

Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Laserliner

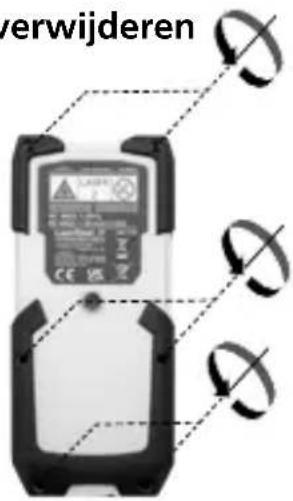

De accu verwijderen

verwijderen

a Weergave functiekeuze

b Meetniveau (referentie) achter / draad / voor

c Te meten afstand

d Constante min/max-meting

e Meetwaarden / meetresultaten / storing / service vereist

f Neigingshoek apparaat

g Batterijsymbool

h Digital Connection-functie geactiveerd

i Tussenwaarden / min-/max-waarde

j Optellen / Aftrekken

k Eenheid

I Lengtemeting

m Constante min/max-meting

n Oppervlaktemeting

- Wandoppervlakkenmeting

p Volumemeting

q Hoekfunctie 1

r Hoekfunctie 2

s Hoekfunctie 3

t Digitale libel

u Kalibratie van de tilt-sensor

v Geheugen

1. AAN / Meten / Timerfunctie
2. Wissen van de laatste meetwaarden / UIT
3. Optellen / Aftrekken
4. Meetniveau (referentie) achter / draad / voor
5. Functiemenu

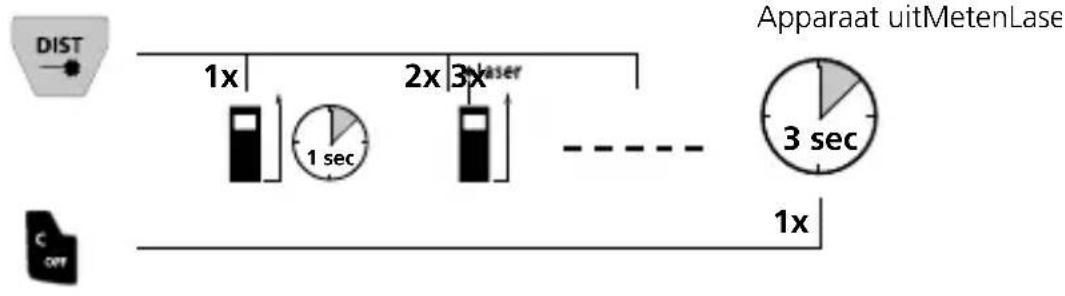

Inschakelen, meten en uitschakelen:

Wissen van de laatste meetwaarde:

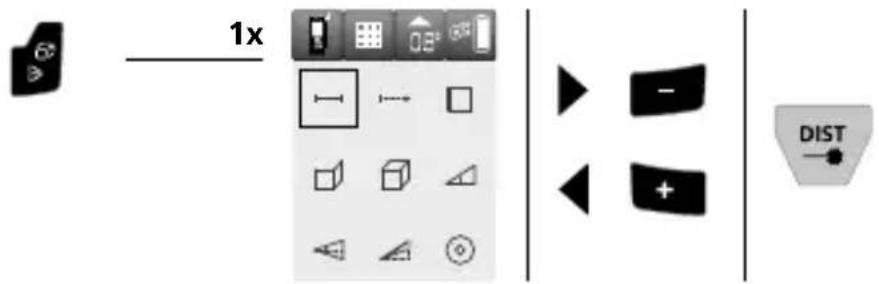

Functie omschakelen:

1x DIST

Laserliner

Constante min/max-meting:

Meting start automatisch

Afsluiten

1x

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

Lengtemeting:

Wandoppervlakkenmeting:

1e meting (Hoogte)

2e meting (Lengte 1)

3e meting (Lengte 2)

1e oppervlakte = hoogte x lengte 1 2e oppervlakte = (hoogte x lengte 2) + 1e oppervlakte enz.

Deze functie is geschikt voor het automatisch toevoegen van wandoppervlakken met dezelfde hoogte. Na het inschakelen van de laser bepaalt u de hoogte van de ruimte met de eerste meting. Deze dient vervolgens als hoogtemaat voor alle verdere oppervlakteberekeningen. Vanaf de tweede meting hoeft alleen de respectievelijke lengtemaat gemeten te worden. Elk resultaat van de oppervlakteberekening wordt opgeteld bij het vorige.

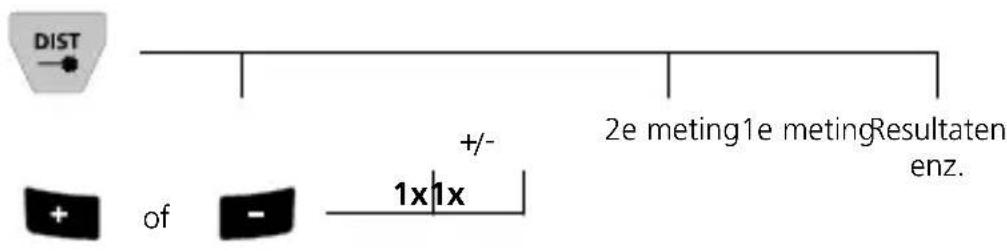

Optellen en aftrekken van lengten, oppervlakken en volumes:

DIST +/- 2e meting1e metingResultaten enz. of - 1x1x

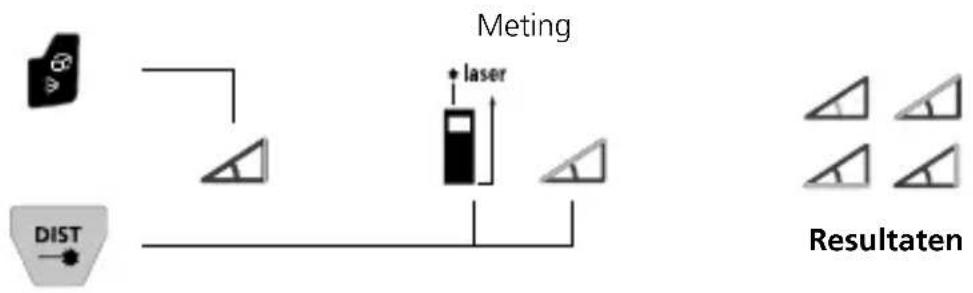

Hoekfunctie 1 / 2 / 3:

Het meetresultaat wordt bepaald door de 360°-neigingssensor.

De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

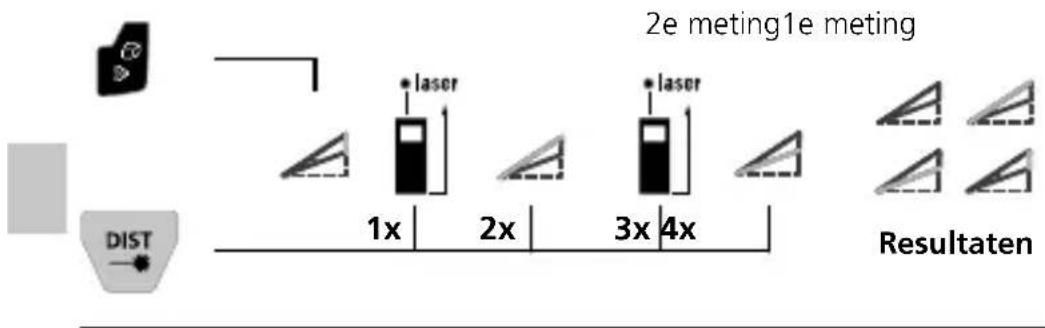

1:

2:
    note right of F "2e meting1e meting"
    note right of F "DIST"
    classDef label fill:#fff,stroke:#000,stroke-width:2px;
    class B,C,D,E label;

Laserliner

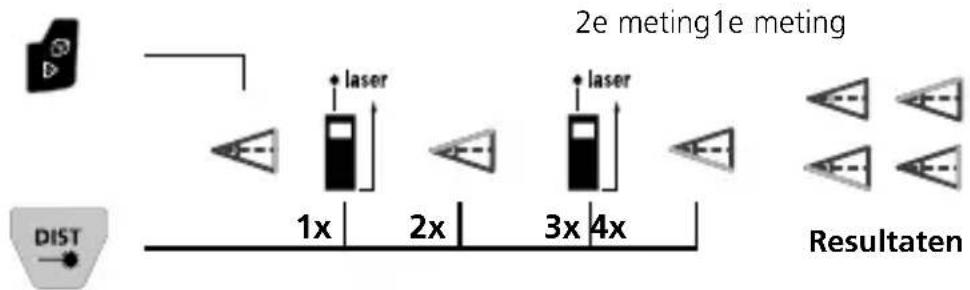

3:

Digitale libel:

De digitale libel is bedoeld voor de horizontale uitlijning van het meettoestel.

Kalibratie van de tilt-sensor:

Volg de instructies op het display op om de neigingssensor (tilt) te kalibreren.

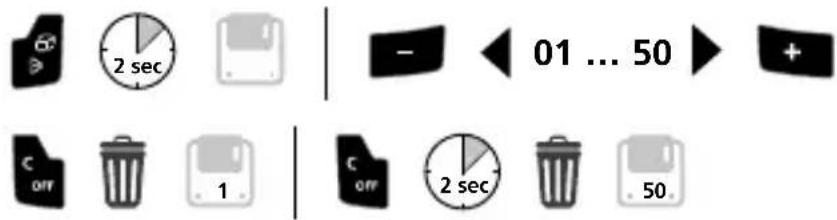

Geheugenfunctie:

Het toestel beschikt over 50 geheugenplaatsen.

Na de activering verschijnt het Digital Connection-symbol op het display (h). Bij een actieve functie kan een mobiel eindtoestel door middel van een app met het meettoestel worden verbonden.

Het toestel beschikt over een Digital Connection die de draadloze gegevensoverdracht naar mobiele eindtoestellen (bijv. smartphone, tablet) mogelijk maakt.

Voor de systeemvereisten van een Digital Connection verwijzen wij naar https://packd.li/ble/v2

Het toestel kan een draadloze verbinding opbouwen naar toestellen die compatibel zijn met de technische standaard IEEE 802.15.4. De standaard IEEE 802.15.4 is een overdrachtsprotocol voor Wireless Personal Area Networks (WPAN).

De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel.

Applicatie (app)

Voor het gebruik van de Digital Connection is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende 'stores' downloaden:

Let op dat de draadloze interface van het mobiele eindtoestel geactiveerd moet zijn.

Na de start van de applicatie en de geactiveerde Digital Connection kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst.

Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

Foutcode:

Er101: Batterij is bijna leeg

Er104: Berekeningsfout

Er155: Buiten het meetbereik

Er157: Ontvangen signaal te zwak

Er159: Omgevingslicht is te sterk

Er181: Fout in het meetsysteem

Er194: Buiten het weergavebereik

Laserliner

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt.
  De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimtetemperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal.
  Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel van 1 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens (Technische veranderingen voorbehouden. 24W19)

Nauwkeurigheid (karakteristiek)*	± 2 mm
Meetbereik binnen** 0,05 m	- 80 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Lasergolflengte 515 nm
Geheugen 50 geheugenplaatsen
Beschermingsklasse IP 66
Automatische uitschakeling 30 sec. laser / 3 min. apparaat
Stroomverzorging Li-Ion-batterij 3,7V / 1,0Ah
Werkomstandigheden	-10°C ... 40°C, luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdam Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 57 x 1	32 x 28 mm
Gewicht 154 g (incl. accupak)

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 0,2 mm/m groter worden.
** bij max. 5000 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.
